1226013928 elementos do_mapa

  1. 1. OS ELEMENTOS DO MAPA

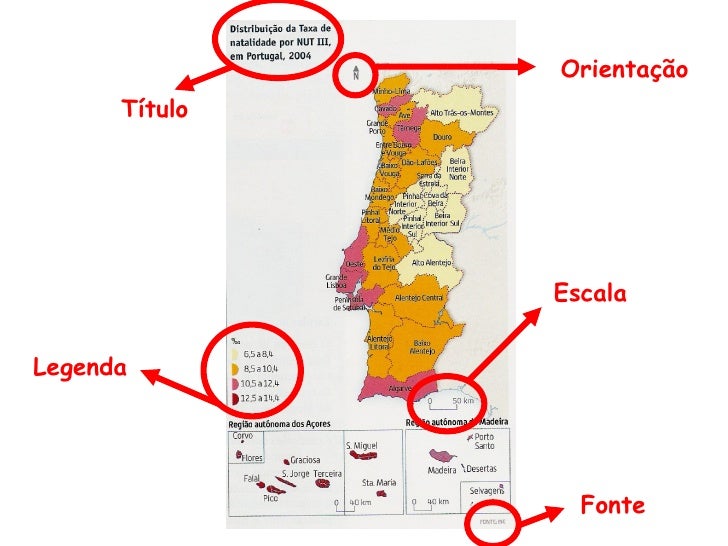

  2. 2. Orientação Título EscalaLegenda Fonte

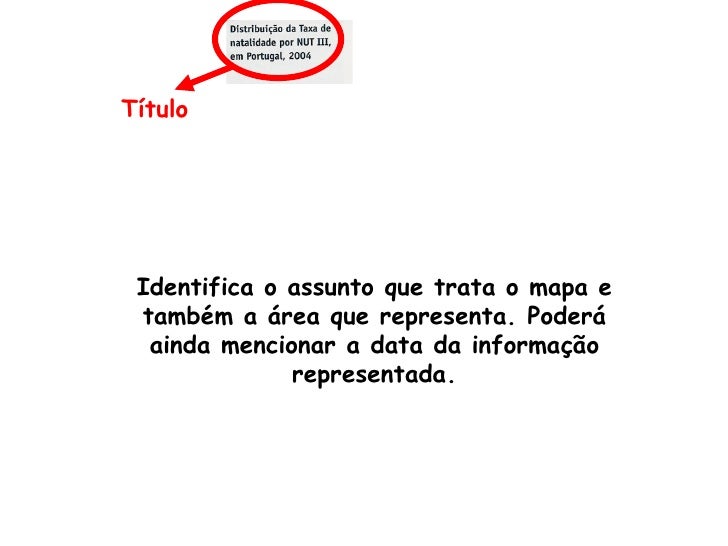

  3. 3. Título Identifica o assunto que trata o mapa e também a área que representa. Poderá ainda mencionar a data da informação representada.

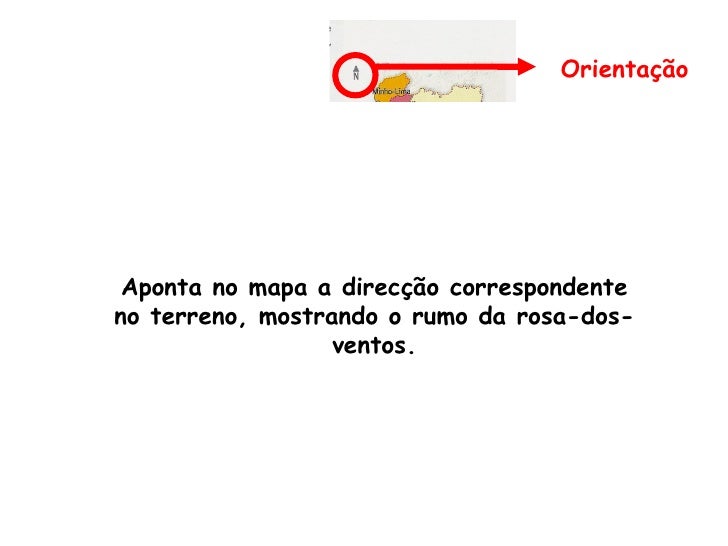

  4. 4. Orientação Aponta no mapa a direcção correspondenteno terreno, mostrando o rumo da rosa-dos- ventos.

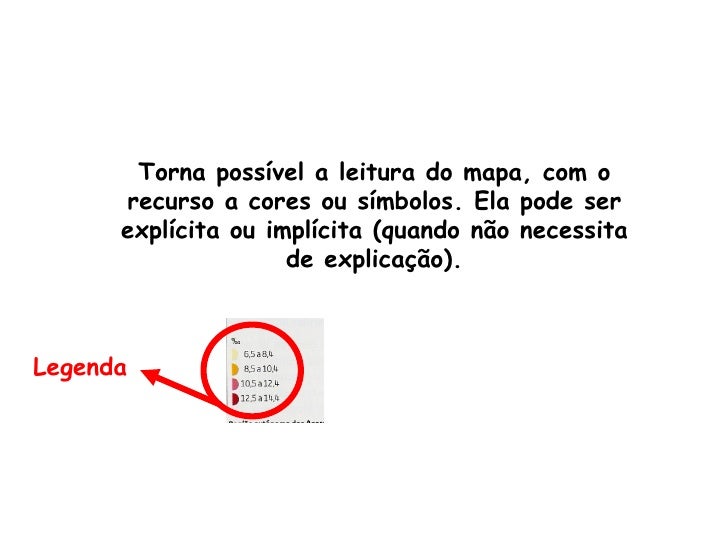

  5. 5. Torna possível a leitura do mapa, com o recurso a cores ou símbolos. Ela pode ser explícita ou implícita (quando não necessita de explicação).Legenda

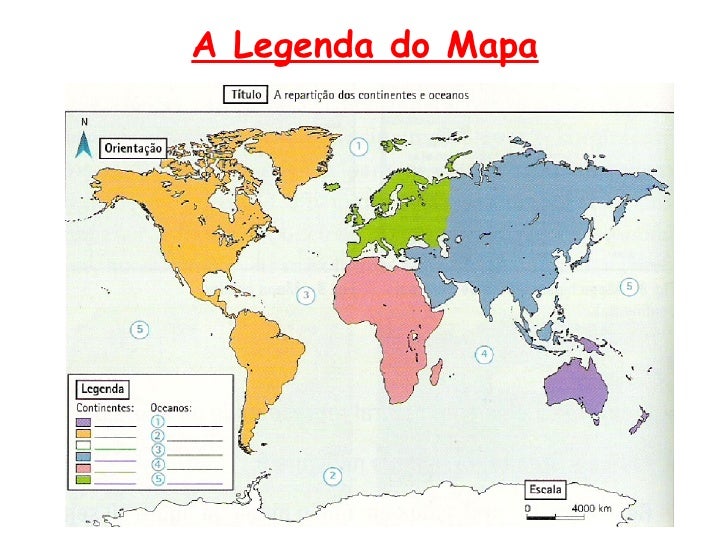

  6. 6. A Legenda do Mapa

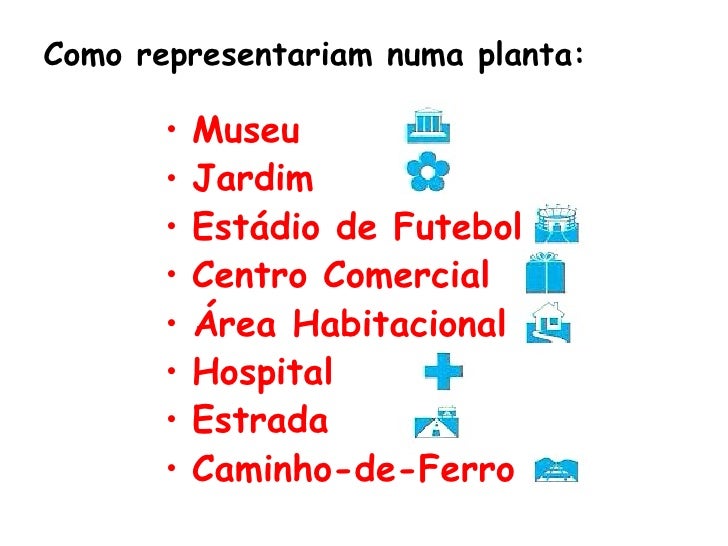

  7. 7. Como representariam numa planta: • Museu • Jardim • Estádio de Futebol • Centro Comercial • Área Habitacional • Hospital • Estrada • Caminho-de-Ferro

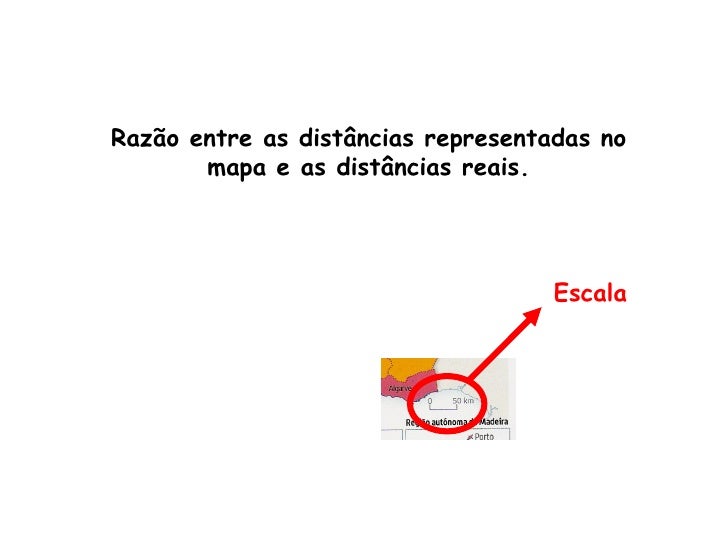

  8. 8. Razão entre as distâncias representadas no mapa e as distâncias reais. Escala

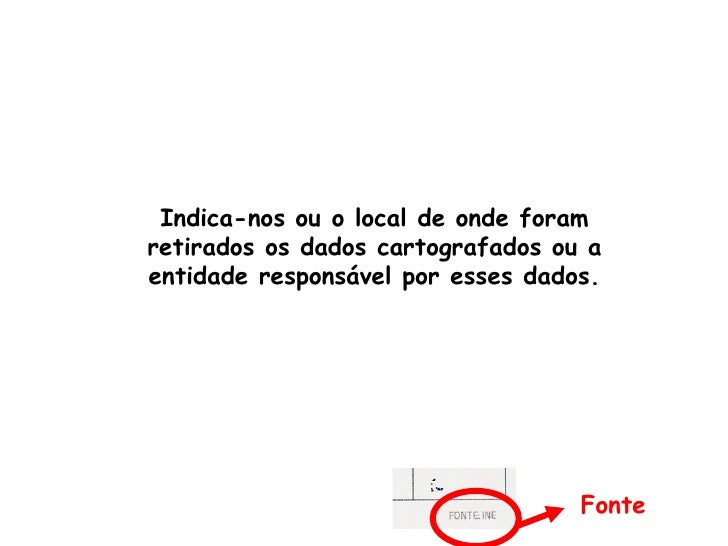

  9. 9. Indica-nos ou o local de onde foramretirados os dados cartografados ou aentidade responsável por esses dados. Fonte
  10. 10. Orientação Título EscalaLegenda Fonte

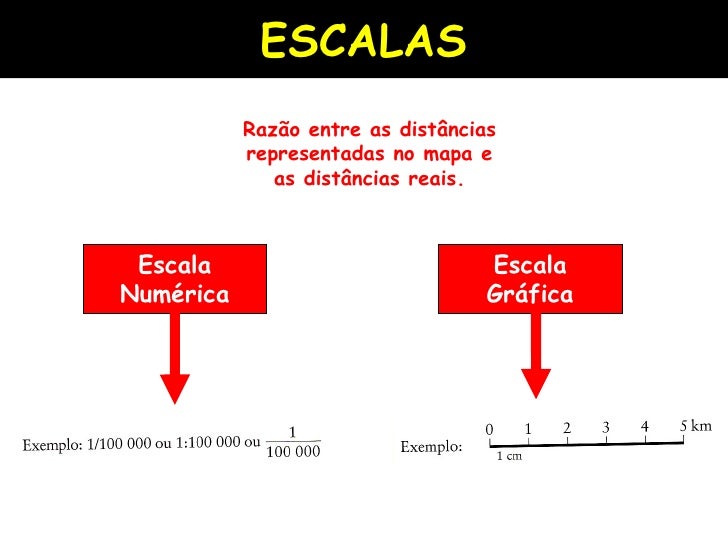

  11. 11. ESCALAS Razão entre as distâncias representadas no mapa e as distâncias reais. Escala EscalaNumérica Gráfica

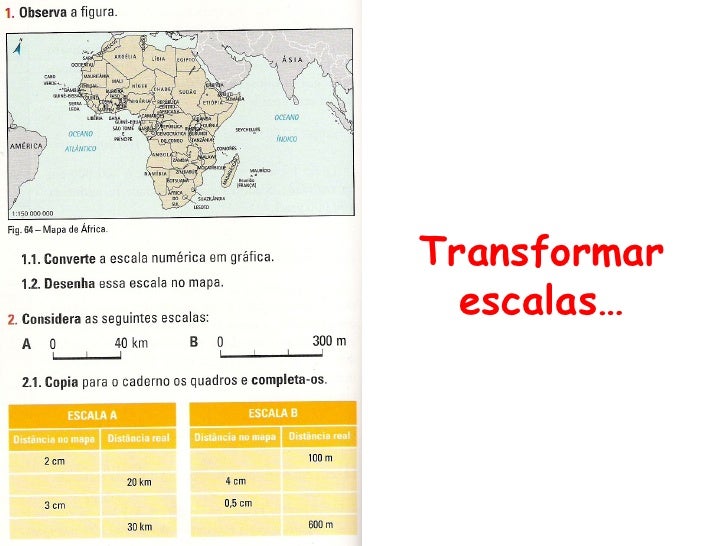

  12. 12. Transformar escalas…

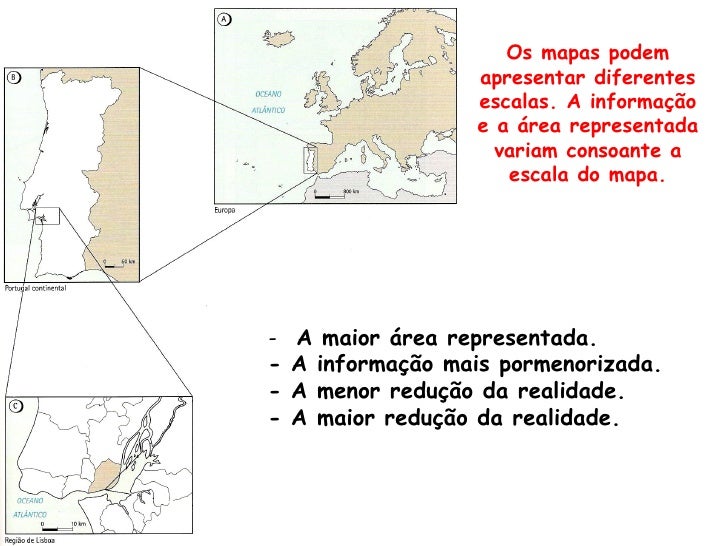

  13. 13. Os mapas podem apresentar diferentes escalas. A informação e a área representada variam consoante a escala do mapa.- A maior área representada.- A informação mais pormenorizada.- A menor redução da realidade.- A maior redução da realidade.

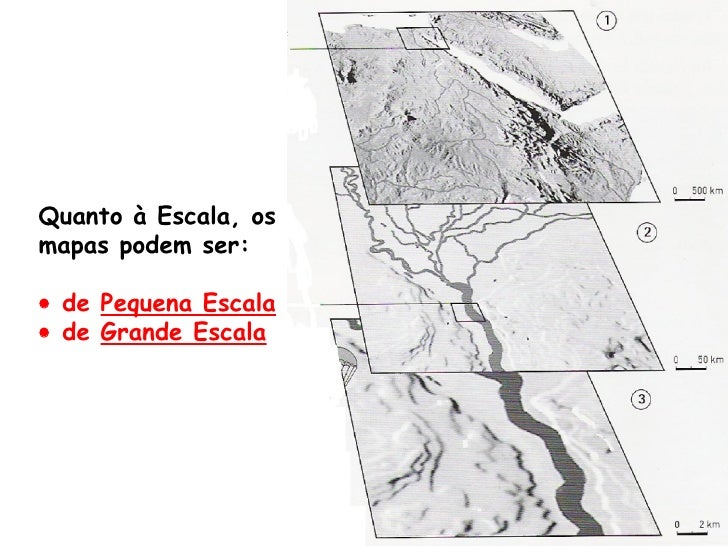

  14. 14. Quanto à Escala, osmapas podem ser:• de Pequena Escala• de Grande Escala

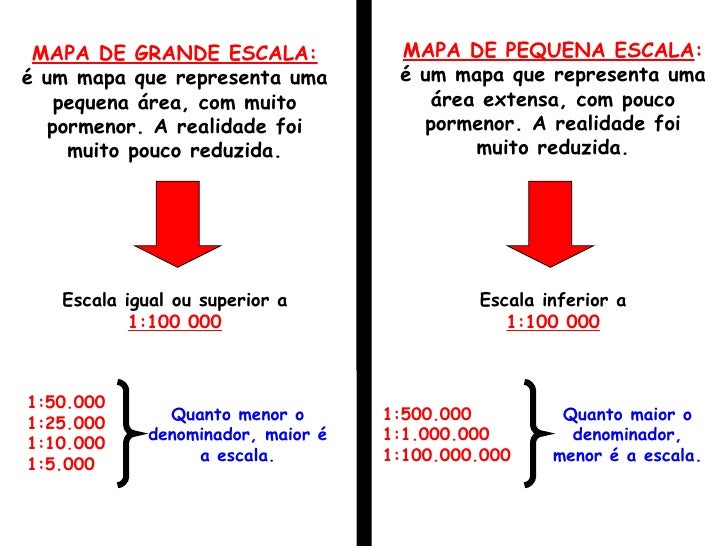

  15. 15. MAPA DE GRANDE ESCALA: MAPA DE PEQUENA ESCALA:é um mapa que representa uma é um mapa que representa uma pequena área, com muito área extensa, com pouco pormenor. A realidade foi pormenor. A realidade foi muito pouco reduzida. muito reduzida. Escala igual ou superior a Escala inferior a 1:100 000 1:100 0001:50.000 Quanto menor o 1:500.000 Quanto maior o1:25.000 denominador, maior é 1:1.000.000 denominador,1:10.000 a escala. 1:100.000.000 menor é a escala.1:5.000
  16. 16. MAPA DE GRANDE ESCALA?MAPA DE PEQUENA ESCALA?
  17. 17. 1. Transforma as escalas numéricas seguintes emescalas gráficas. 1/600 000 1/10 000 1/25 000 1/1 000 0002. Copia para o caderno e completa o seguinte quadro. Área Tipo de Escala Pormenor Tipo de Mapa representada Grande Pequena

×
