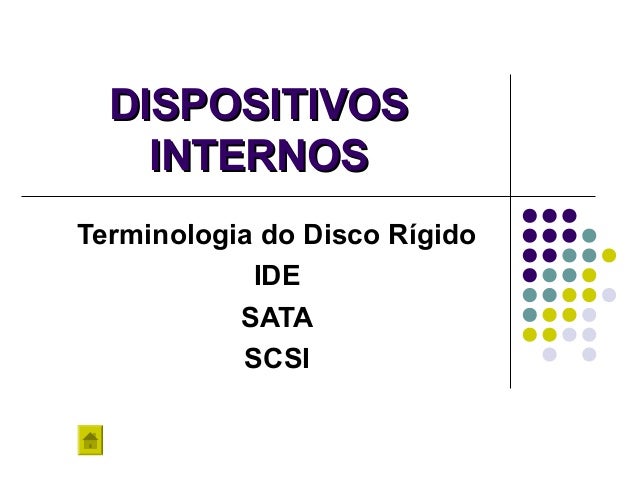

1.
DISPOSITIVOSDISPOSITIVOS
INTERNOSINTERNOS
Terminologia do Disco Rígido
IDE
SATA
SCSI

2.

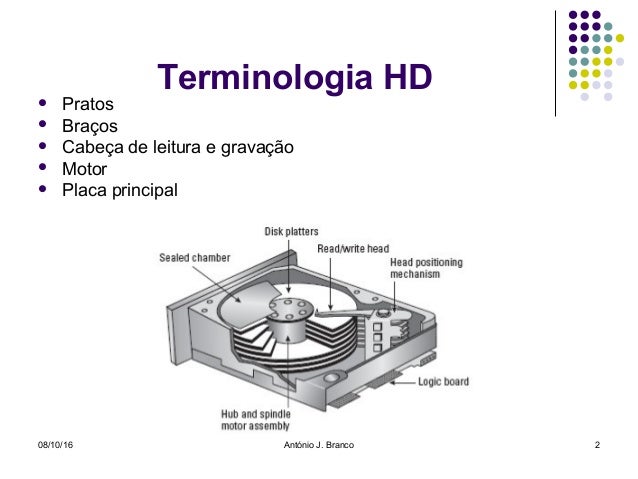

08/10/16 António J. Branco 2
Terminologia HD
 Pratos
 Braços
 Cabeça de leitura e gravação
 Motor
 Placa principal

3.
08/10/16 António J. Branco 3
Terminologia HD

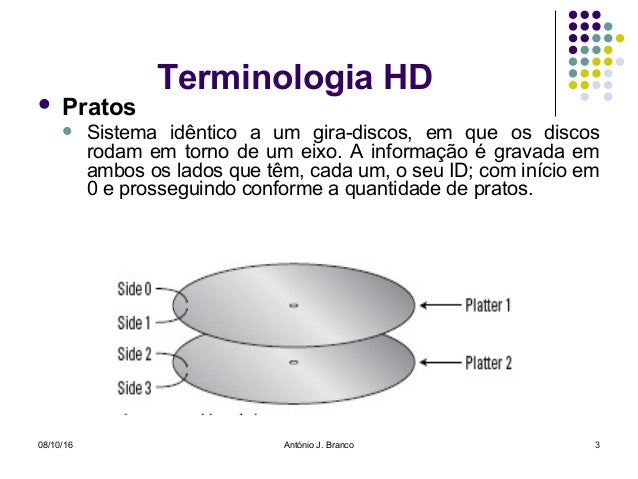

 Pratos
 Sistema idêntico a um gira-discos, em que os discos
rodam em torno de um eixo. A informação é gravada em
ambos os lados que têm, cada um, o seu ID; com início em
0 e prosseguindo conforme a quantidade de pratos.

4.

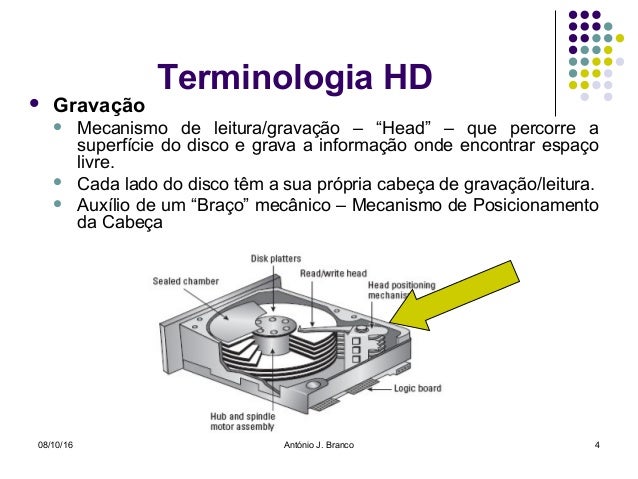

08/10/16 António J. Branco 4
Terminologia HD
 Gravação
 Mecanismo de leitura/gravação – “Head” – que percorre a
superfície do disco e grava a informação onde encontrar espaço
livre.
 Cada lado do disco têm a sua própria cabeça de gravação/leitura.
 Auxílio de um “Braço” mecânico – Mecanismo de Posicionamento
da Cabeça

5.
08/10/16 António J. Branco 5
Terminologia HD

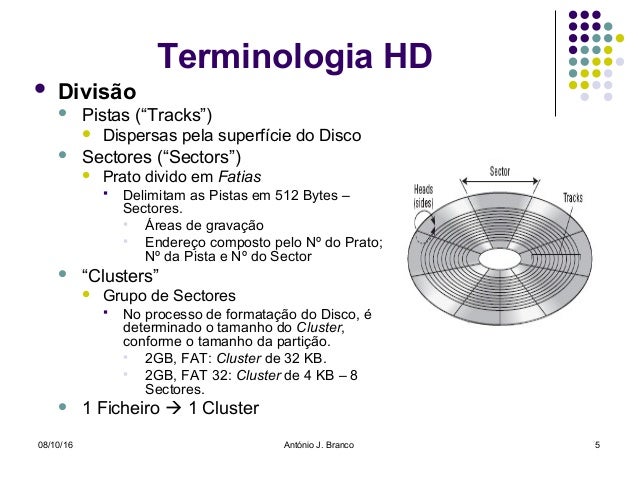

 Divisão
 Pistas (“Tracks”)
 Dispersas pela superfície do Disco
 Sectores (“Sectors”)
 Prato divido em Fatias
 Delimitam as Pistas em 512 Bytes –
Sectores.
 Áreas de gravação
 Endereço composto pelo Nº do Prato;
Nº da Pista e Nº do Sector
 “Clusters”
 Grupo de Sectores
 No processo de formatação do Disco, é
determinado o tamanho do Cluster,
conforme o tamanho da partição.
 2GB, FAT: Cluster de 32 KB.
 2GB, FAT 32: Cluster de 4 KB – 8
Sectores.
 1 Ficheiro  1 Cluster

6.
08/10/16 António J. Branco 6
Terminologia HD

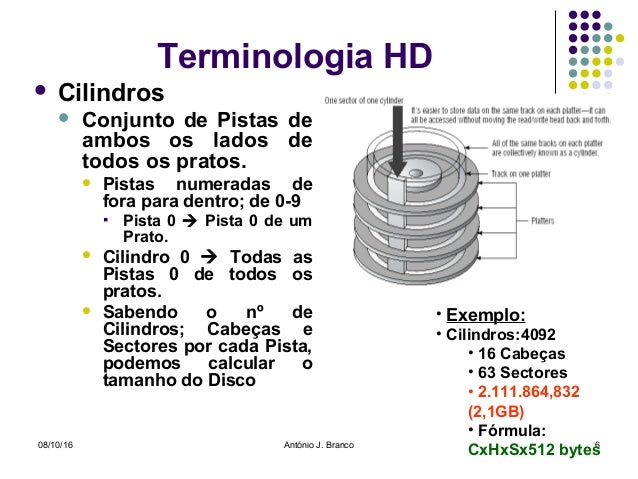

 Cilindros
 Conjunto de Pistas de
ambos os lados de
todos os pratos.
 Pistas numeradas de
fora para dentro; de 0-9
 Pista 0  Pista 0 de um
Prato.
 Cilindro 0  Todas as
Pistas 0 de todos os
pratos.
 Sabendo o nº de
Cilindros; Cabeças e
Sectores por cada Pista,
podemos calcular o
tamanho do Disco
• Exemplo:
• Cilindros:4092
• 16 Cabeças
• 63 Sectores
• 2.111.864,832
(2,1GB)
• Fórmula:
CxHxSx512 bytes

7.
08/10/16 António J. Branco 7

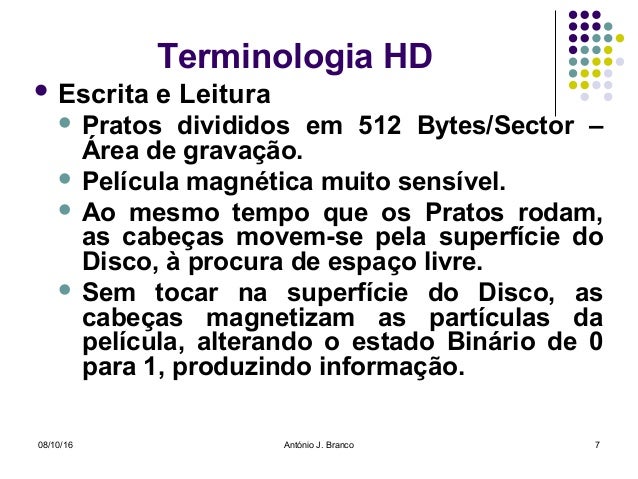

Terminologia HD
 Escrita e Leitura
 Pratos divididos em 512 Bytes/Sector –
Área de gravação.
 Película magnética muito sensível.
 Ao mesmo tempo que os Pratos rodam,
as cabeças movem-se pela superfície do
Disco, à procura de espaço livre.
 Sem tocar na superfície do Disco, as
cabeças magnetizam as partículas da
película, alterando o estado Binário de 0
para 1, produzindo informação.

8.

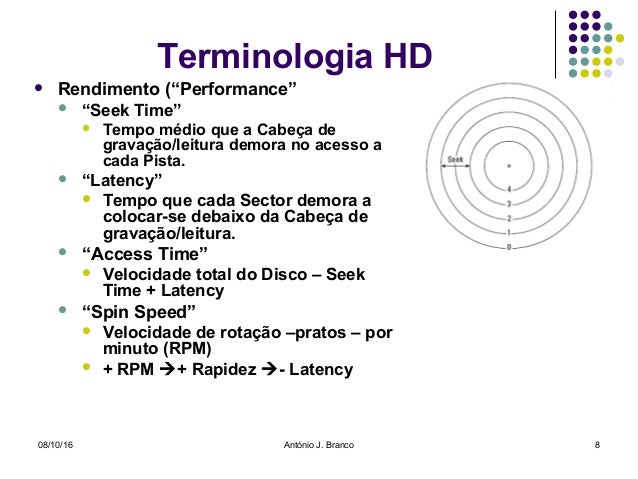

08/10/16 António J. Branco 8
Terminologia HD
 Rendimento (“Performance”
 “Seek Time”
 Tempo médio que a Cabeça de
gravação/leitura demora no acesso a
cada Pista.
 “Latency”
 Tempo que cada Sector demora a
colocar-se debaixo da Cabeça de
gravação/leitura.
 “Access Time”
 Velocidade total do Disco – Seek
Time + Latency
 “Spin Speed”
 Velocidade de rotação –pratos – por
minuto (RPM)
 + RPM + Rapidez - Latency

9.
08/10/16 António J. Branco 9
Terminologia HD

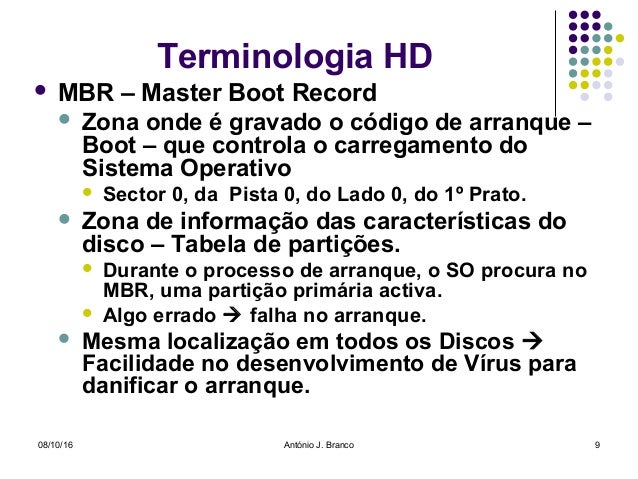

 MBR – Master Boot Record
 Zona onde é gravado o código de arranque –
Boot – que controla o carregamento do
Sistema Operativo
 Sector 0, da Pista 0, do Lado 0, do 1º Prato.
 Zona de informação das características do
disco – Tabela de partições.
 Durante o processo de arranque, o SO procura no
MBR, uma partição primária activa.
 Algo errado  falha no arranque.
 Mesma localização em todos os Discos 
Facilidade no desenvolvimento de Vírus para
danificar o arranque.

10.
08/10/16 António J. Branco 10
Dispositivos IDE

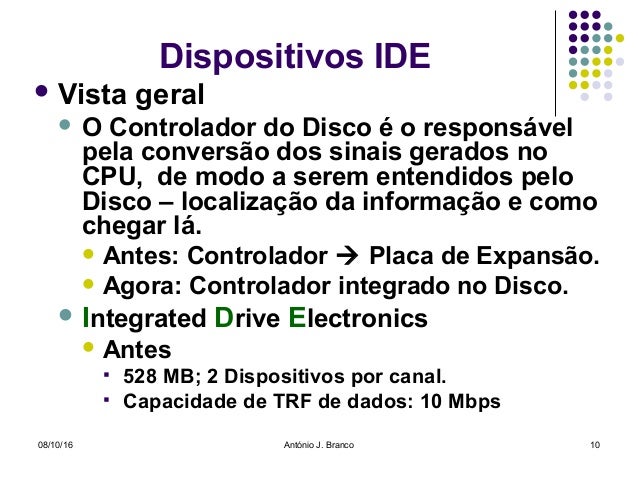

 Vista geral
 O Controlador do Disco é o responsável
pela conversão dos sinais gerados no
CPU, de modo a serem entendidos pelo
Disco – localização da informação e como
chegar lá.
 Antes: Controlador  Placa de Expansão.
 Agora: Controlador integrado no Disco.
 Integrated Drive Electronics
 Antes
 528 MB; 2 Dispositivos por canal.
 Capacidade de TRF de dados: 10 Mbps

11.
08/10/16 António J. Branco 11
Dispositivos IDE

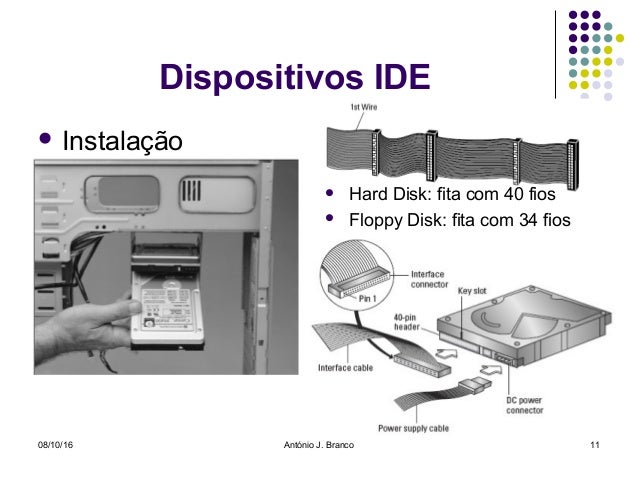

 Instalação
 Hard Disk: fita com 40 fios
 Floppy Disk: fita com 34 fios

12.

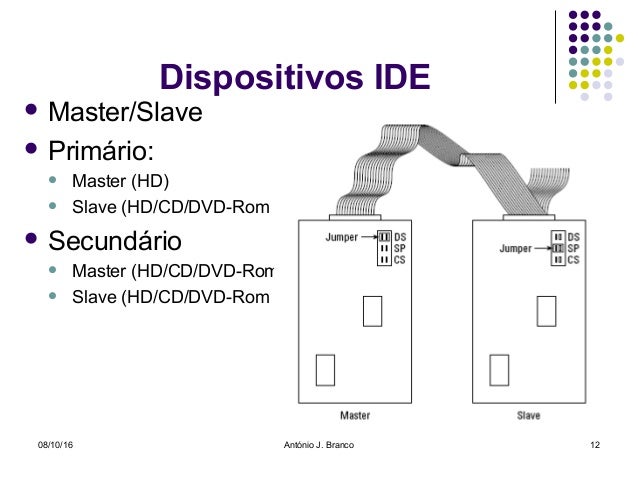

08/10/16 António J. Branco 12
Dispositivos IDE
 Master/Slave
 Primário:
 Master (HD)
 Slave (HD/CD/DVD-Rom
 Secundário
 Master (HD/CD/DVD-Rom
 Slave (HD/CD/DVD-Rom

13.

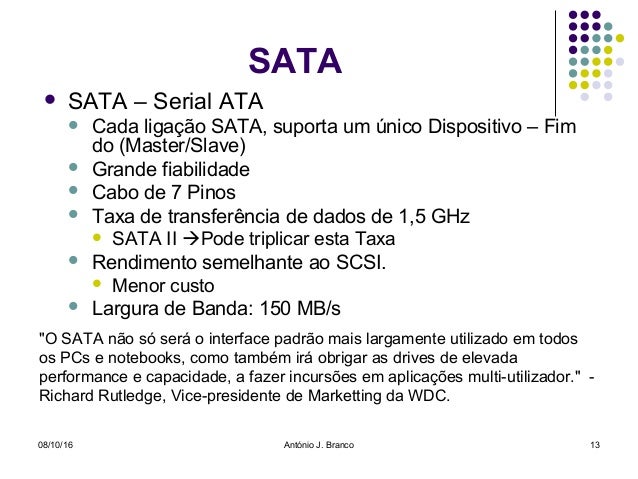

08/10/16 António J. Branco 13
SATA
 SATA – Serial ATA
 Cada ligação SATA, suporta um único Dispositivo – Fim
do (Master/Slave)
 Grande fiabilidade
 Cabo de 7 Pinos
 Taxa de transferência de dados de 1,5 GHz
 SATA II Pode triplicar esta Taxa
 Rendimento semelhante ao SCSI.
 Menor custo
 Largura de Banda: 150 MB/s
"O SATA não só será o interface padrão mais largamente utilizado em todos
os PCs e notebooks, como também irá obrigar as drives de elevada
performance e capacidade, a fazer incursões em aplicações multi-utilizador." -
Richard Rutledge, Vice-presidente de Marketting da WDC.

14.
08/10/16 António J. Branco 14

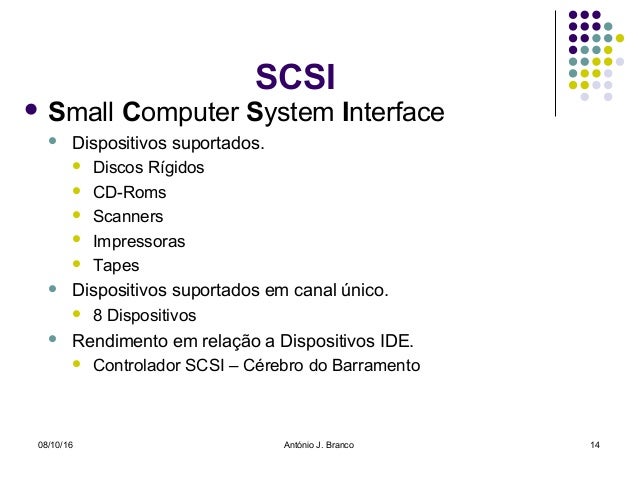

SCSI
 Small Computer System Interface
 Dispositivos suportados.
 Discos Rígidos
 CD-Roms
 Scanners
 Impressoras
 Tapes
 Dispositivos suportados em canal único.
 8 Dispositivos
 Rendimento em relação a Dispositivos IDE.
 Controlador SCSI – Cérebro do Barramento

15.

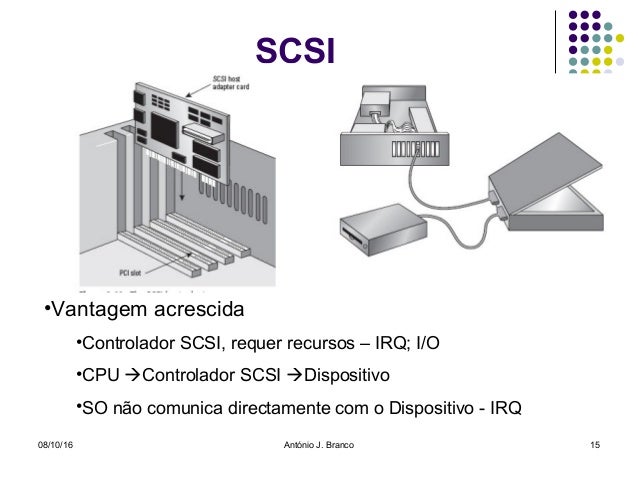

08/10/16 António J. Branco 15
SCSI
•Vantagem acrescida
•Controlador SCSI, requer recursos – IRQ; I/O
•CPU Controlador SCSI Dispositivo
•SO não comunica directamente com o Dispositivo - IRQ

16.
08/10/16 António J. Branco 16
SCSI

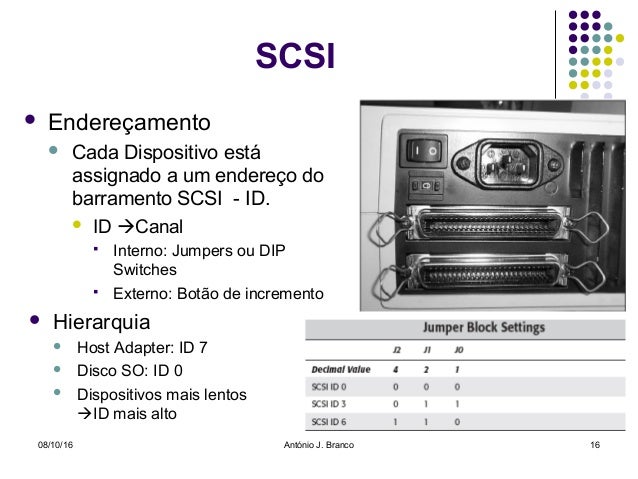

 Endereçamento
 Cada Dispositivo está
assignado a um endereço do
barramento SCSI - ID.
 ID Canal
 Interno: Jumpers ou DIP
Switches
 Externo: Botão de incremento
 Hierarquia
 Host Adapter: ID 7
 Disco SO: ID 0
 Dispositivos mais lentos
ID mais alto

17.
08/10/16 António J. Branco 17
SCSI

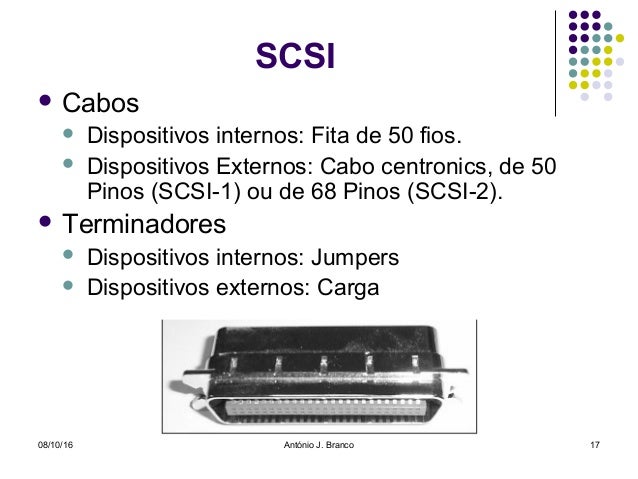

 Cabos
 Dispositivos internos: Fita de 50 fios.
 Dispositivos Externos: Cabo centronics, de 50
Pinos (SCSI-1) ou de 68 Pinos (SCSI-2).
 Terminadores
 Dispositivos internos: Jumpers
 Dispositivos externos: Carga

18.

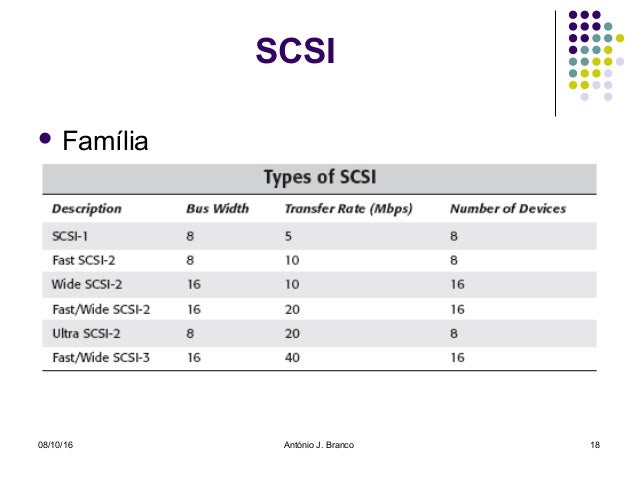

08/10/16 António J. Branco 18
SCSI
 Família

19.
08/10/16 António J. Branco 19

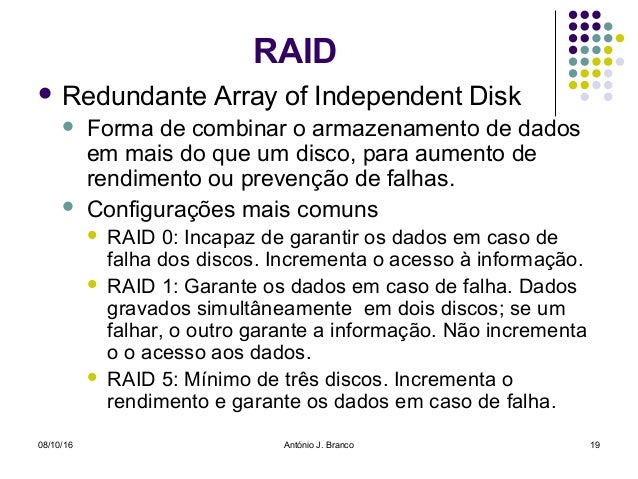

RAID
 Redundante Array of Independent Disk
 Forma de combinar o armazenamento de dados
em mais do que um disco, para aumento de
rendimento ou prevenção de falhas.
 Configurações mais comuns
 RAID 0: Incapaz de garantir os dados em caso de
falha dos discos. Incrementa o acesso à informação.
 RAID 1: Garante os dados em caso de falha. Dados
gravados simultâneamente em dois discos; se um
falhar, o outro garante a informação. Não incrementa
o o acesso aos dados.
 RAID 5: Mínimo de três discos. Incrementa o
rendimento e garante os dados em caso de falha.

20.

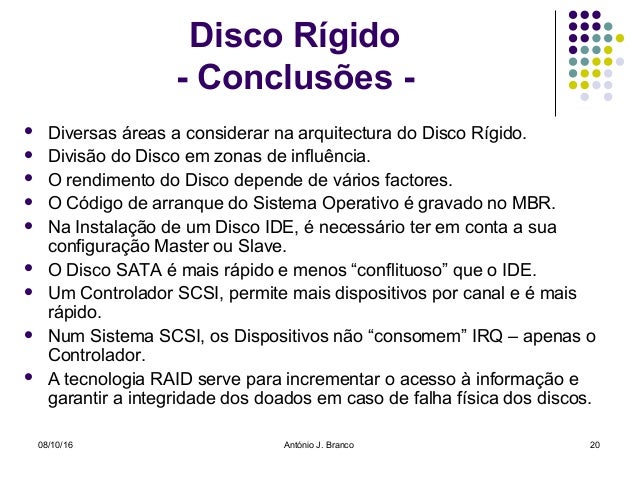

08/10/16 António J. Branco 20
Disco Rígido
- Conclusões -
 Diversas áreas a considerar na arquitectura do Disco Rígido.
 Divisão do Disco em zonas de influência.
 O rendimento do Disco depende de vários factores.
 O Código de arranque do Sistema Operativo é gravado no MBR.
 Na Instalação de um Disco IDE, é necessário ter em conta a sua
configuração Master ou Slave.
 O Disco SATA é mais rápido e menos “conflituoso” que o IDE.
 Um Controlador SCSI, permite mais dispositivos por canal e é mais
rápido.
 Num Sistema SCSI, os Dispositivos não “consomem” IRQ – apenas o
Controlador.
 A tecnologia RAID serve para incrementar o acesso à informação e
garantir a integridade dos doados em caso de falha física dos discos.
