LinkIt 7697物聯網研習
資料區:https://goo.gl/6DRDGA
CAVEDU 曾吉弘

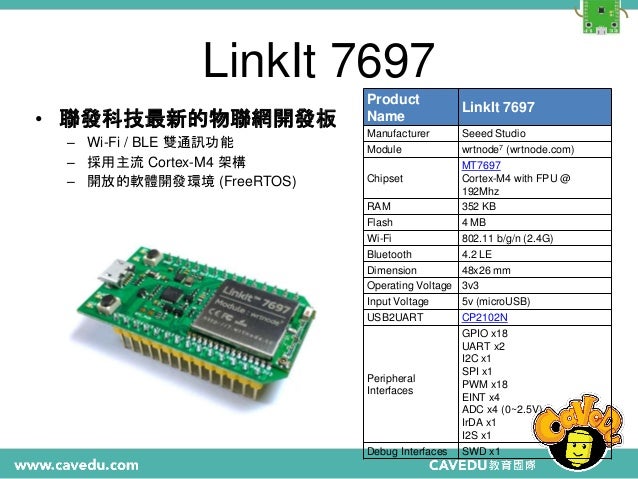

硬體介紹
Product
Name
LinkIt 7697
Manufacturer Seeed Studio
Module wrtnode7 (wrtnode.com)
Chipset
MT7697
Cortex-M4 with FPU @
192Mh...

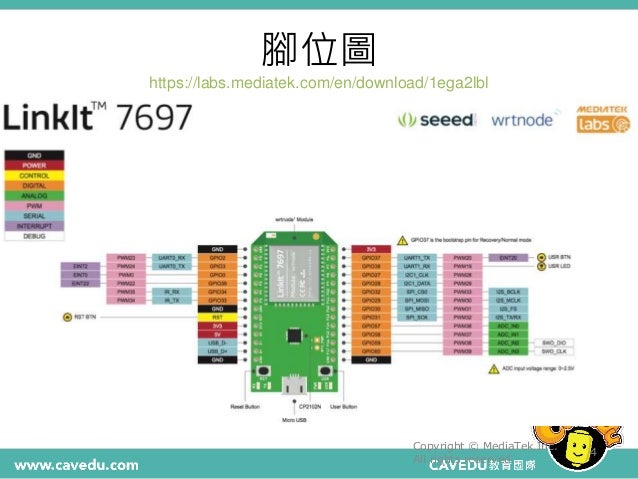

腳位圖
https://labs.mediatek.com/en/download/1ega2lbl
Copyright © MediaTek Inc.
All rights reserved.
4
LinkIt 7697 開發板外觀介紹
Copyright © MediaTek Inc. All
rights reserved.
5
WrtNode7 無線模組內含:
• MediaTek MT7697 SoC
• 快閃記憶體
• 天線
重...
LinkIt 系列開發板比較
6
LinkIt ONE LinkIt Smart 7688/Duo LinkIt 7697
定位
all-in-one
IoT Dev Board
Rich IoT Endpoint
/ Gateway
Ligh...
腳位圖與 Arduino 對應關係
https://labs.mediatek.com/en/download/1ega2lbl
Copyright © MediaTek Inc. All
rights reserved.
7
Digital ...

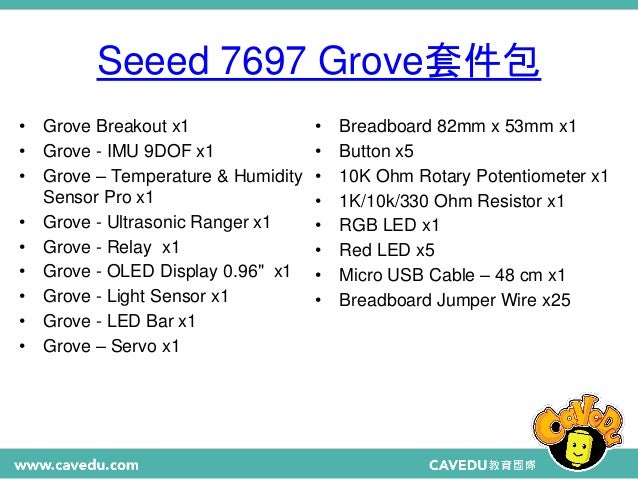

Seeed 7697 Grove套件包
• Grove Breakout x1
• Grove - IMU 9DOF x1
• Grove – Temperature & Humidity
Sensor Pro x1
• Grove - Ult...

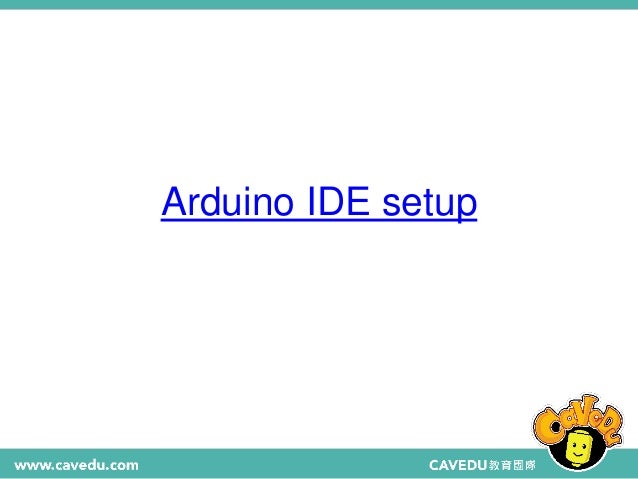

Arduino IDE setup
Arduino IDE 下載
1. 請下載 Arduino 1.6.4 以後的版本
2. 從 board manager 安裝 7697 套件
3. 下載CP2102N驅動程式

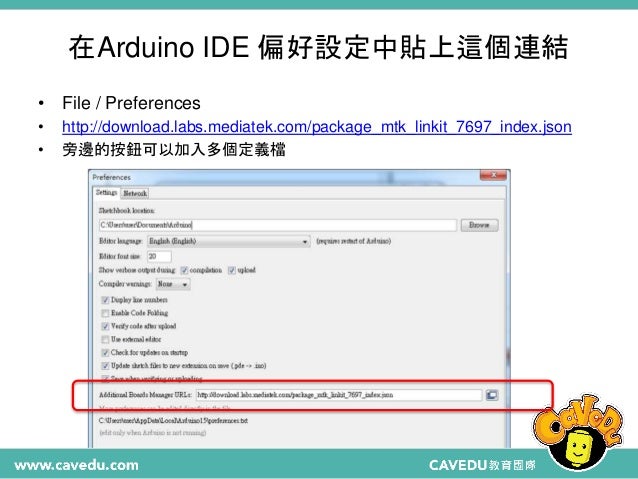

在Arduino IDE 偏好設定中貼上這個連結
• File / Preferences
• http://download.labs.mediatek.com/package_mtk_linkit_7697_index.json
• 旁邊的...

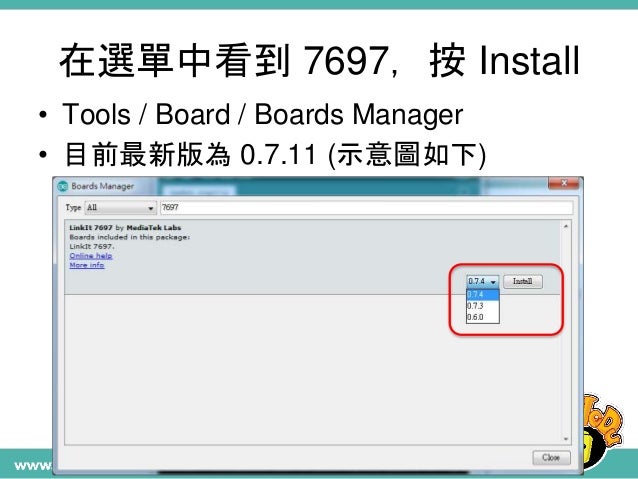

在選單中看到 7697,按 Install
• Tools / Board / Boards Manager
• 目前最新版為 0.7.11 (示意圖如下)

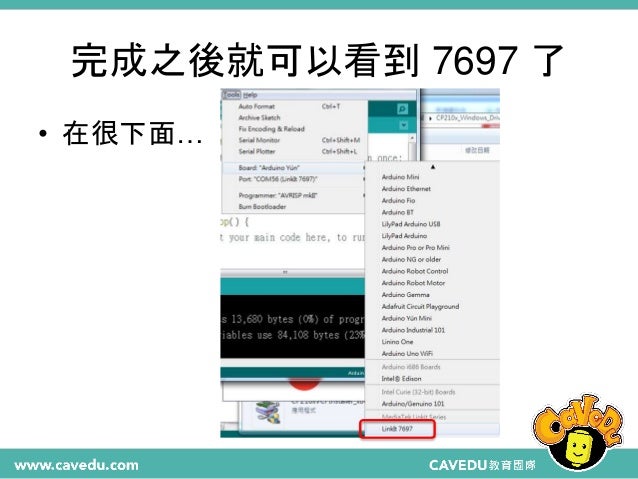

完成之後就可以看到 7697 了
• 在很下面…

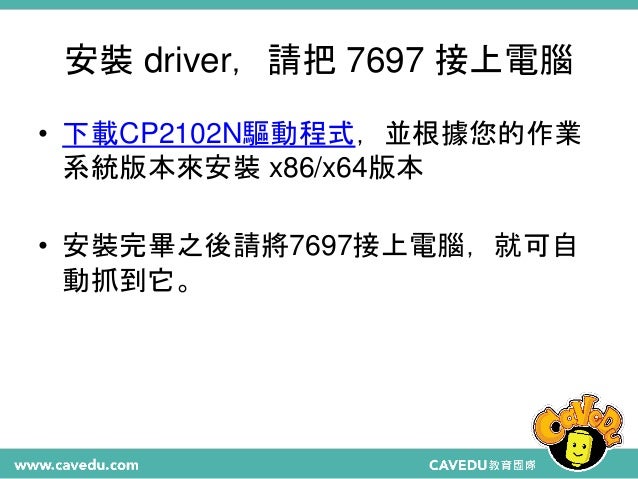

安裝 driver,請把 7697 接上電腦
• 下載CP2102N驅動程式,並根據您的作業
系統版本來安裝 x86/x64版本
• 安裝完畢之後請將7697接上電腦,就可自
動抓到它。
抓到COM port
如果無法編譯
• 請到以下路徑檢查,是否有 0.7.4 (最新版
本) 之資料夾,其他檔案請刪除
• C:UsersuserAppDataLocalArduino15p
ackagesLinkIthardwarelinkit_rtos

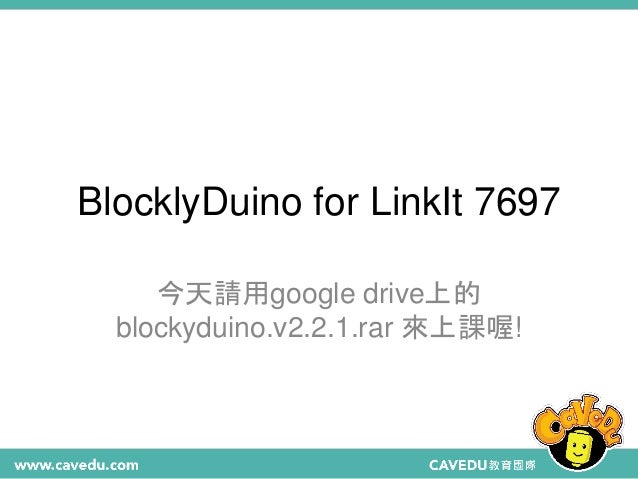

BlocklyDuino for LinkIt 7697
今天請用google drive上的
blockyduino.v2.2.1.rar 來上課喔!

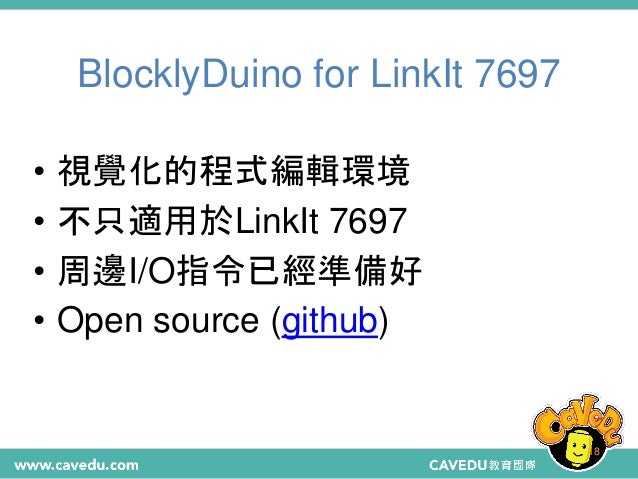

BlocklyDuino for LinkIt 7697
18
• 視覺化的程式編輯環境
• 不只適用於LinkIt 7697
• 周邊I/O指令已經準備好
• Open source (github)

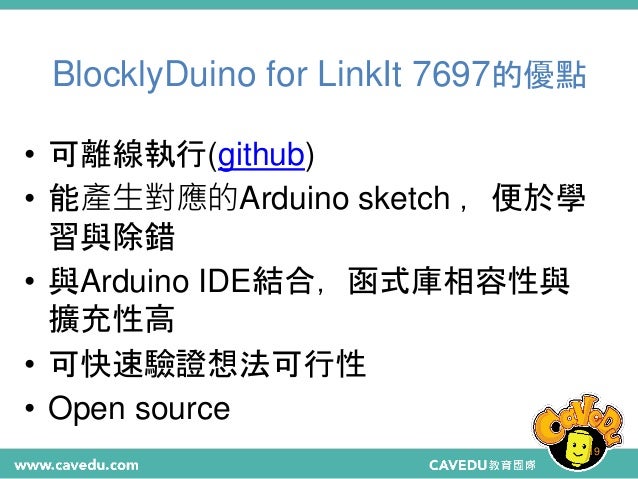

BlocklyDuino for LinkIt 7697的優點
19
• 可離線執行(github)
• 能產生對應的Arduino sketch ,便於學
習與除錯
• 與Arduino IDE結合,函式庫相容性與
擴充性高
• 可快速驗證想...
離線執行
• 根據您所使用的作業系統(Windows 32/64,
MAC, Linux32/64)解壓縮之後,點擊執行
檔即可開啟
21
Arduino Blockly
優點:
• 適合入門,培訓基礎程式能力
• 降低門檻,沒有硬梆梆的英文
與程式碼
優點:
• 適合進階學生,完成較複
雜的功能
• 除錯較為方便

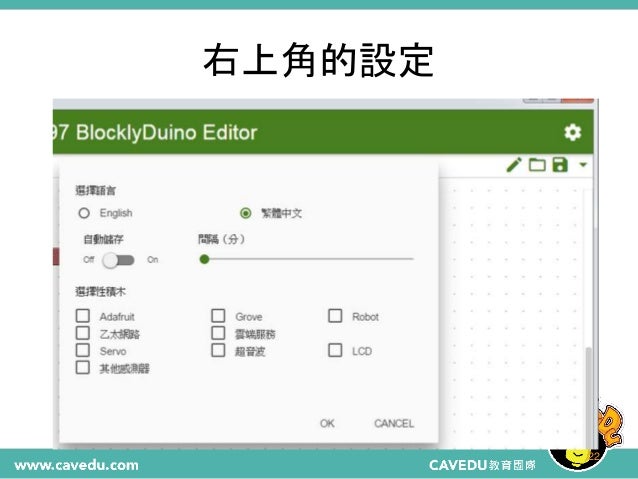

右上角的設定
22

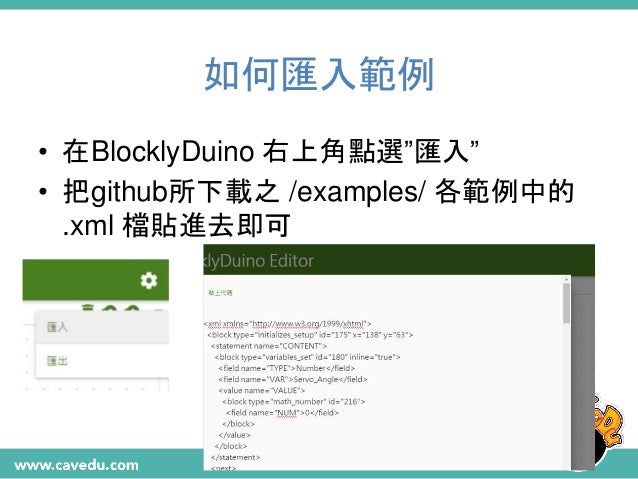

如何匯入範例
• 在BlocklyDuino 右上角點選”匯入”
• 把github所下載之 /examples/ 各範例中的
.xml 檔貼進去即可

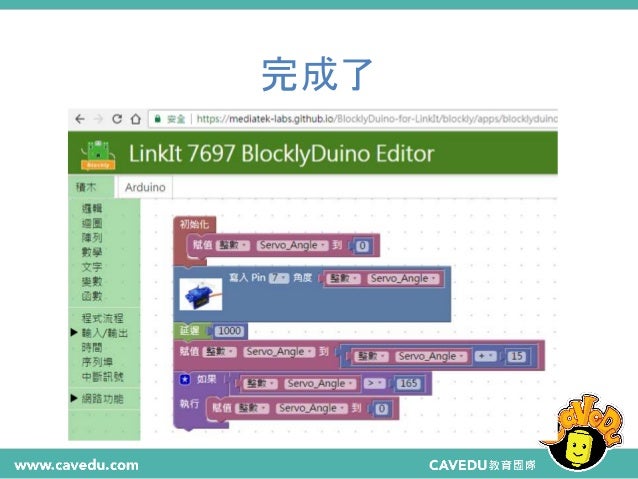

完成了

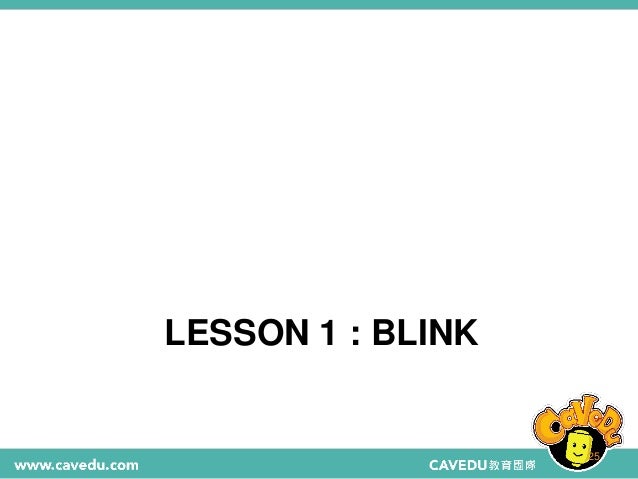

LESSON 1 : BLINK
25

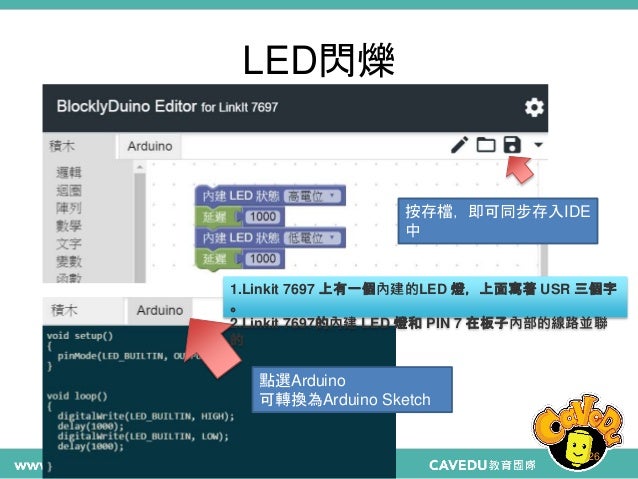

LED閃爍
26
點選Arduino
可轉換為Arduino Sketch
按存檔,即可同步存入IDE
中
1.Linkit 7697 上有一個內建的LED 燈,上面寫著 USR 三個字
。
2.Linkit 7697的內建 LED 燈和 PI...

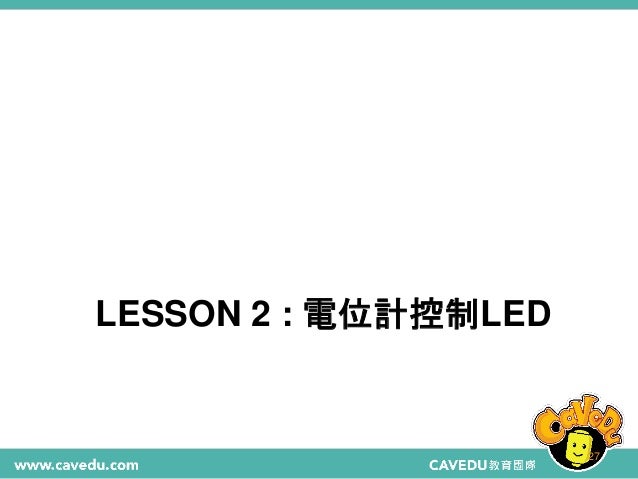

LESSON 2 : 電位計控制LED
27

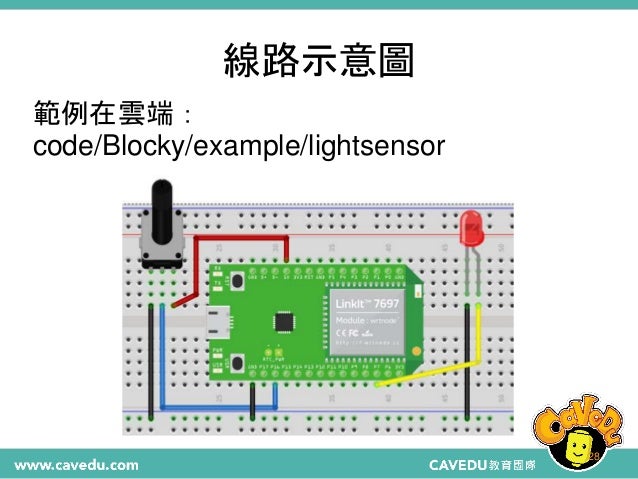

線路示意圖
28
範例在雲端:
code/Blocky/example/lightsensor

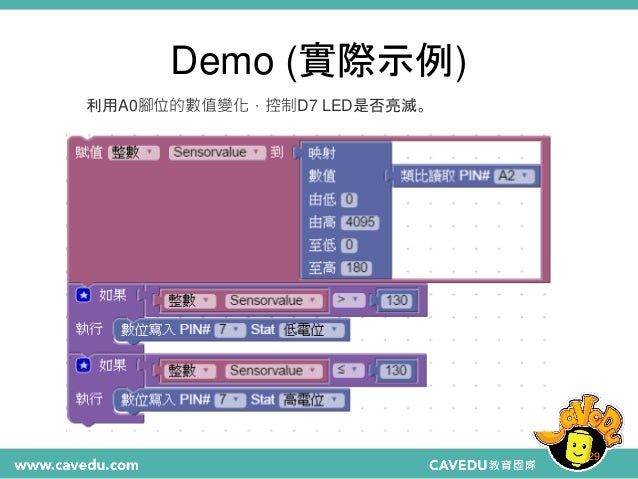

Demo (實際示例)
29
利用A0腳位的數值變化,控制D7 LED是否亮滅。
30

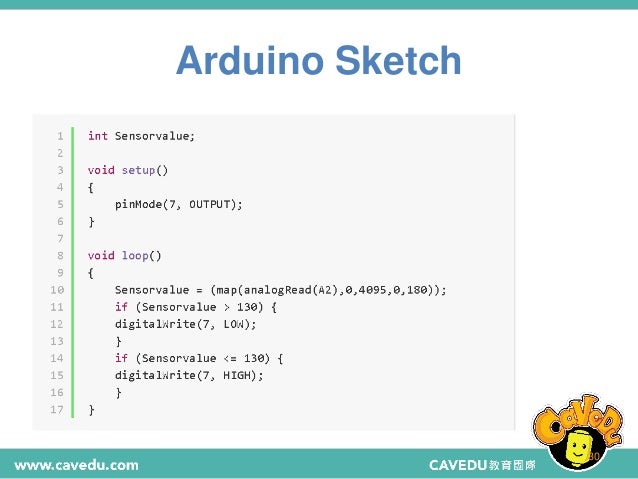

Arduino Sketch

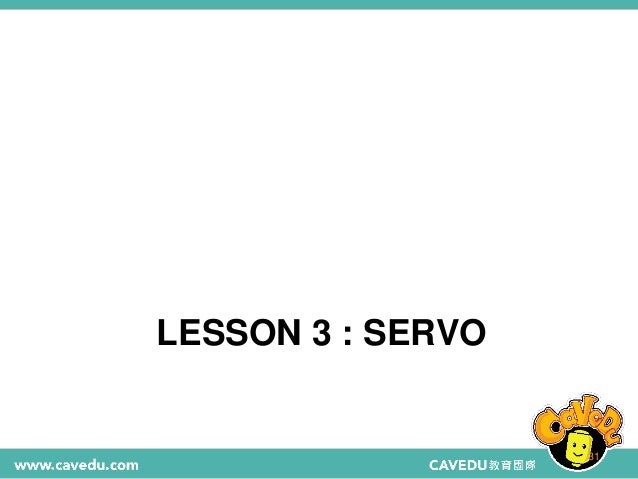

LESSON 3 : SERVO
31

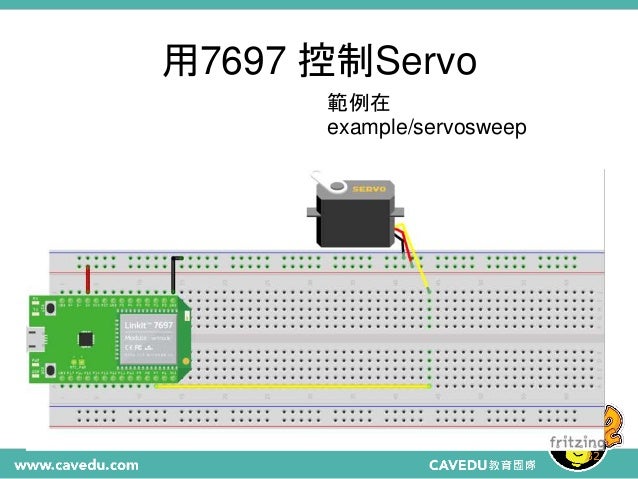

用7697 控制Servo
32
範例在
example/servosweep

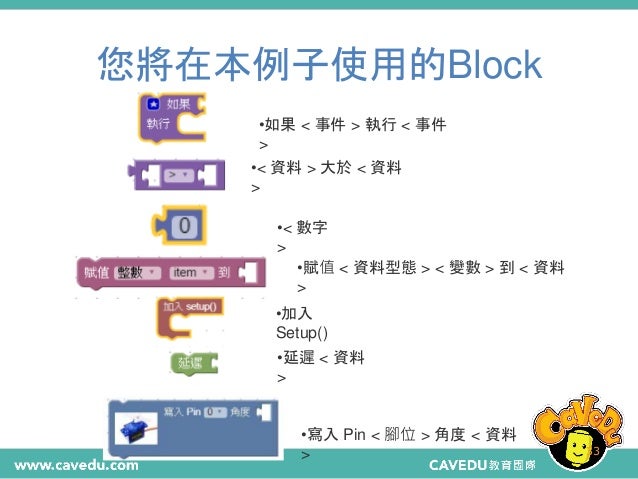

您將在本例子使用的Block
33
•如果 < 事件 > 執行 < 事件
>
•< 資料 > 大於 < 資料
>
•< 數字
>
•賦值 < 資料型態 > < 變數 > 到 < 資料
>
•加入
Setup()
•延遲 < 資料
>
•寫入 P...

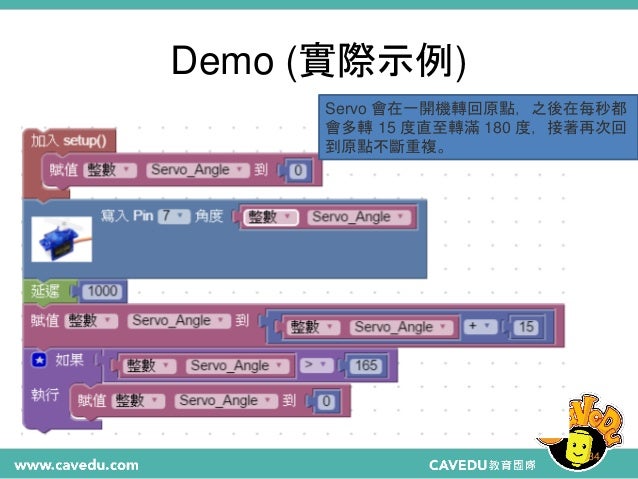

Demo (實際示例)
34
Servo 會在一開機轉回原點,之後在每秒都
會多轉 15 度直至轉滿 180 度,接著再次回
到原點不斷重複。

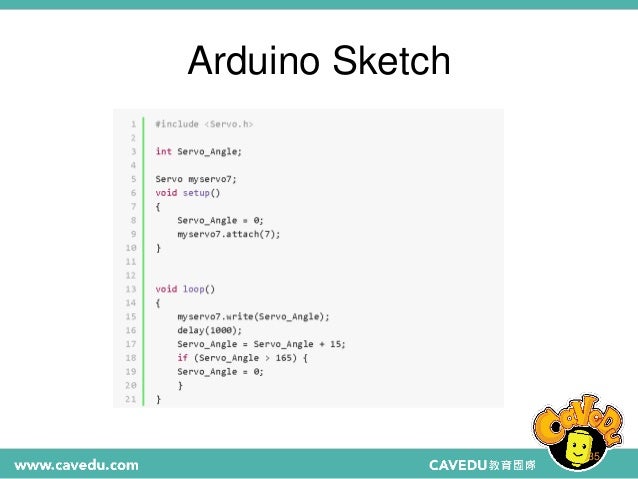

Arduino Sketch
35

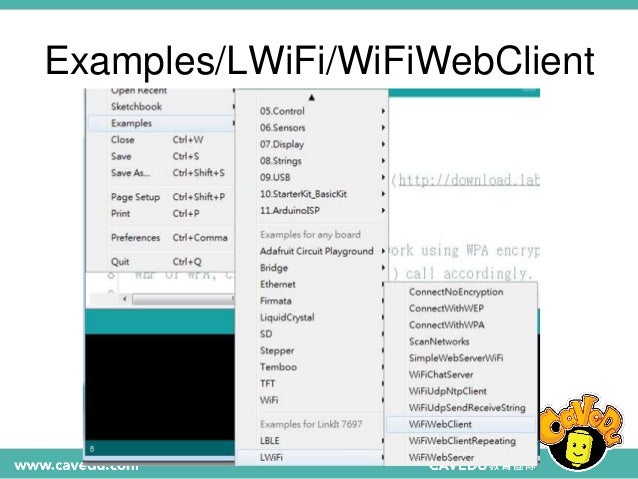

Examples/LWiFi/WiFiWebClient

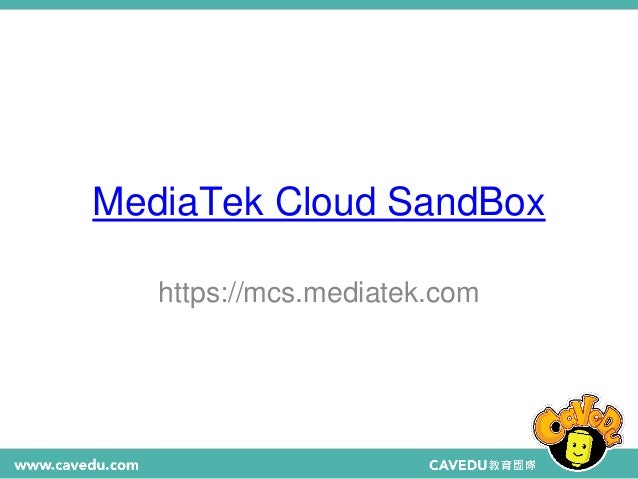

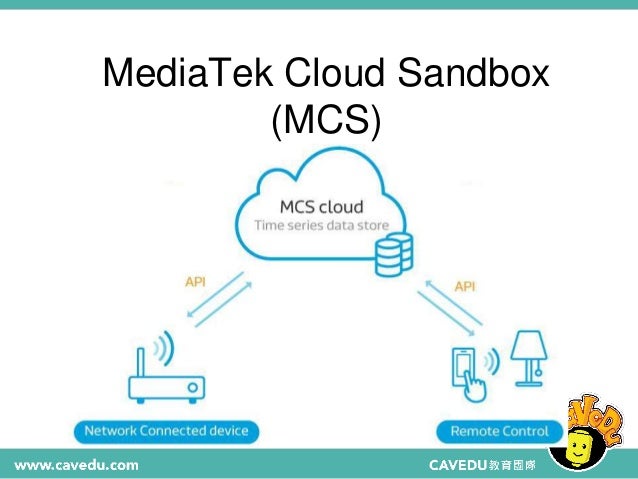

MediaTek Cloud SandBox
https://mcs.mediatek.com
MediaTek Cloud Sandbox
(MCS)

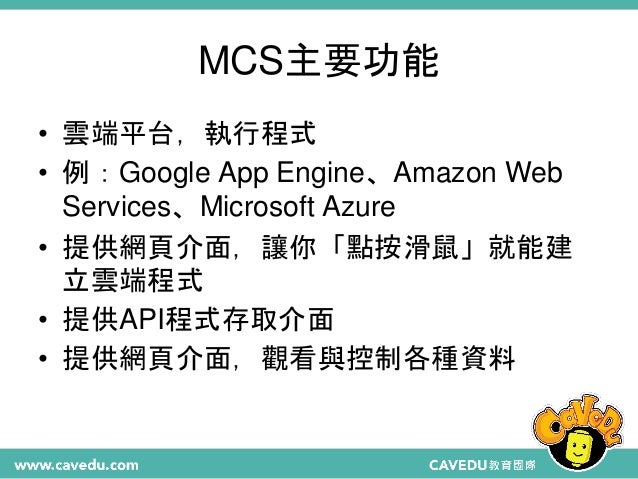

MCS主要功能
• 雲端平台,執行程式
• 例:Google App Engine、Amazon Web
Services、Microsoft Azure
• 提供網頁介面,讓你「點按滑鼠」就能建
立雲端程式
• 提供API程式存取介面
• 提...

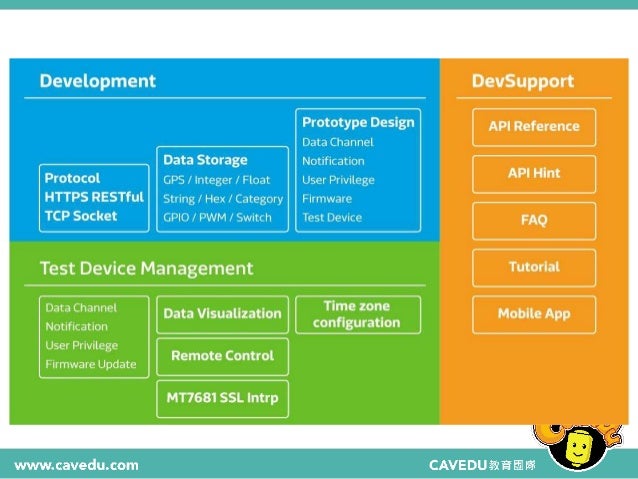

MCS其他功能
• 通知(Notification),當某資料符合特定條
件時,寄送電子郵件
• 使用者權限(User Privilege),設定開發
成員的存取修改權限
• FOTA(Firmware Over The Air),版本控
管,...
目標
• 到MCS註冊帳號
• 建立網頁應用程式(web application)
• 透過MCS REST API進行溝通
• LinkIt 家族開發板、手機、瀏覽器

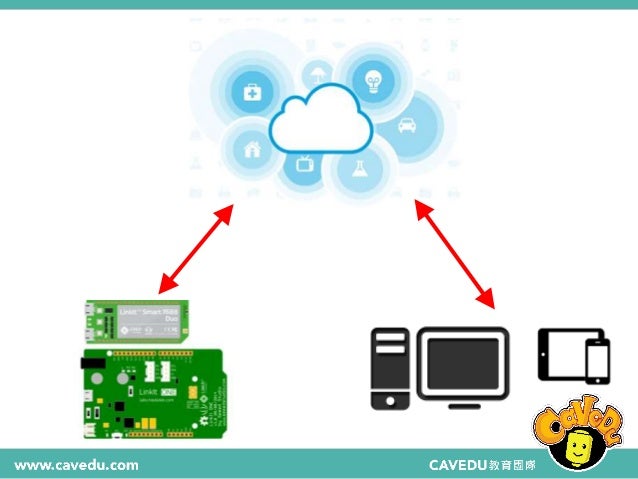

範例
• 從雲端控制板子內建的LED
• LED:想像成家裡的燈
• 為什麼從雲端?不能直接連線嗎?

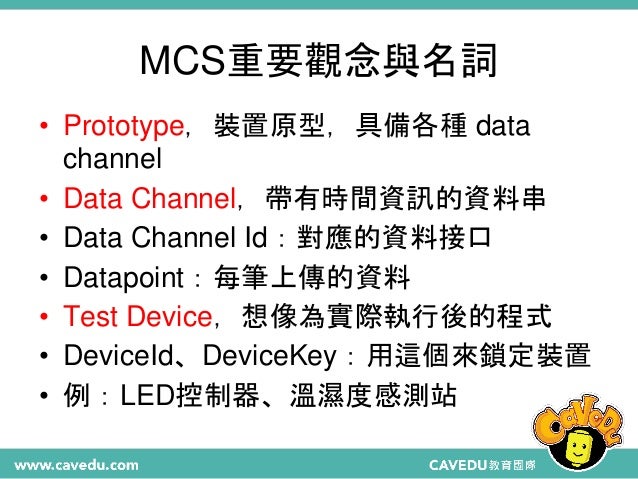

MCS重要觀念與名詞
• Prototype,裝置原型,具備各種 data
channel
• Data Channel,帶有時間資訊的資料串
• Data Channel Id:對應的資料接口
• Datapoint:每筆上傳的資料
• Te...

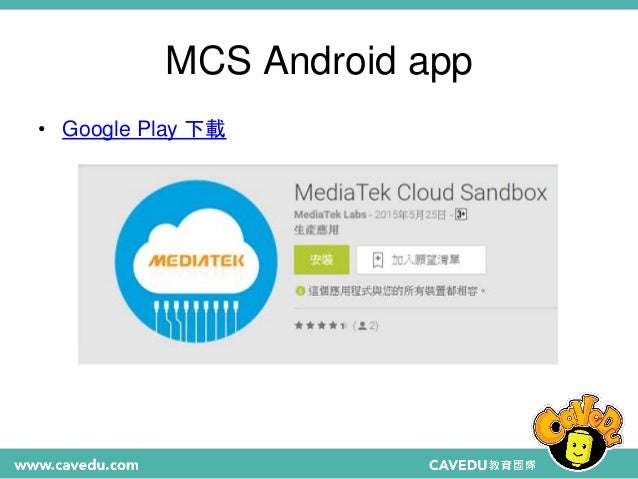

MCS Android app
• Google Play 下載

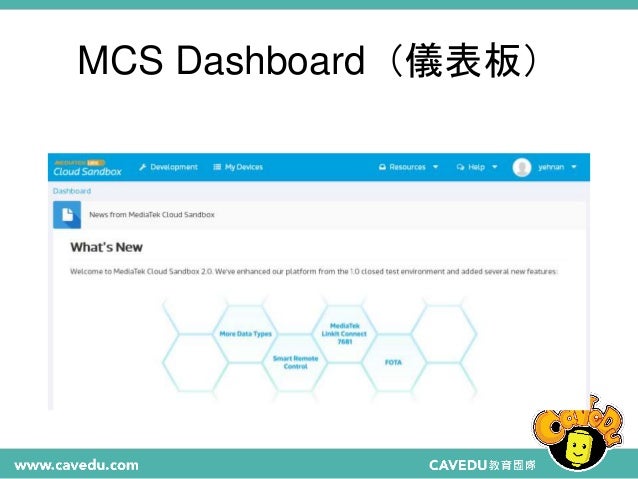

MCS Dashboard(儀表板)

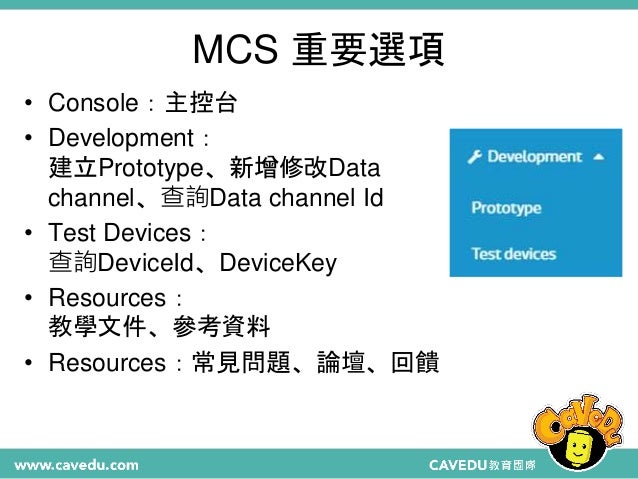

MCS 重要選項
• Console:主控台
• Development:
建立Prototype、新增修改Data
channel、查詢Data channel Id
• Test Devices:
查詢DeviceId、DeviceKey
...
範例:控制LED並檢視狀態
程式:mcsled.js

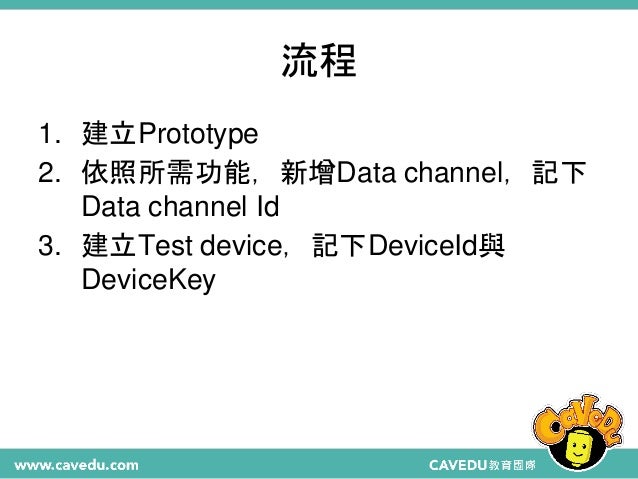

流程
1. 建立Prototype
2. 依照所需功能,新增Data channel,記下
Data channel Id
3. 建立Test device,記下DeviceId與
DeviceKey

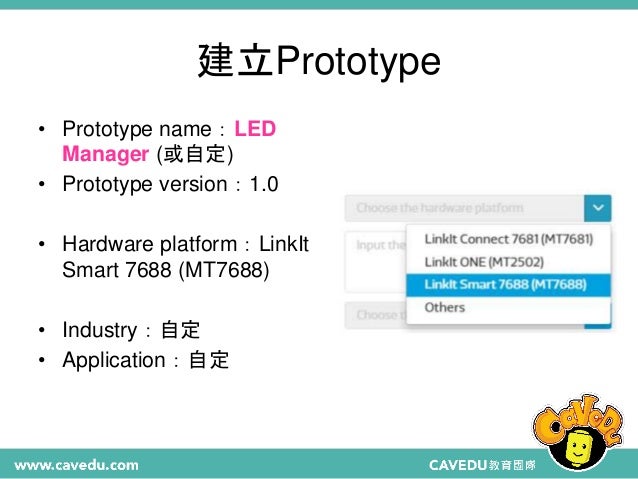

建立Prototype
• Prototype name:LED
Manager (或自定)
• Prototype version:1.0
• Hardware platform:LinkIt
Smart 7688 (MT7688)
• In...

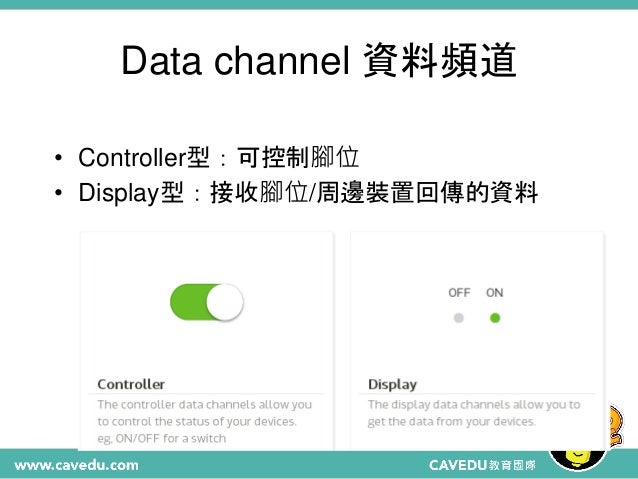

Data channel 資料頻道
• Controller型:可控制腳位
• Display型:接收腳位/周邊裝置回傳的資料

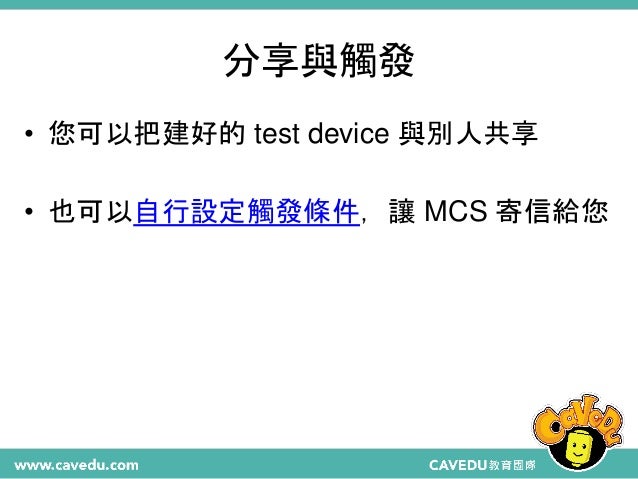

分享與觸發
• 您可以把建好的 test device 與別人共享
• 也可以自行設定觸發條件,讓 MCS 寄信給您
目前有哪些類型?
Controller
• ON/OFF
• Category
• Integer
• Float
• Hex
• String
• GPS
• GPIO
• PWM
• Analog
• GamePad
Display
• O...

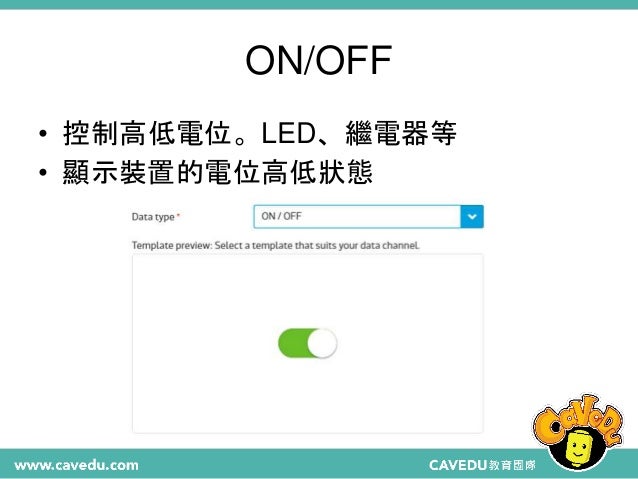

ON/OFF
• 控制高低電位。LED、繼電器等
• 顯示裝置的電位高低狀態

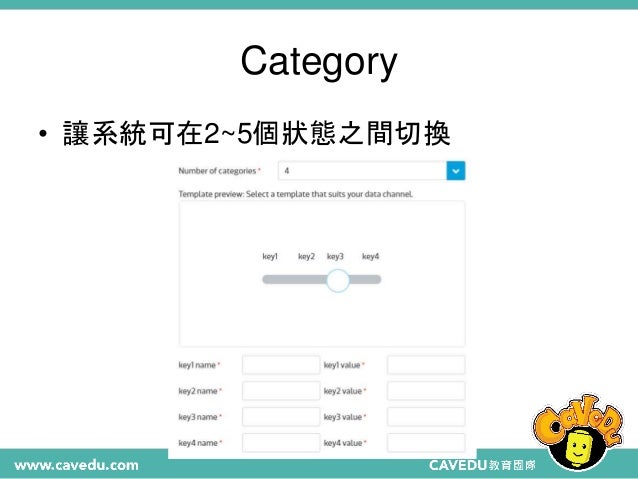

Category
• 讓系統可在2~5個狀態之間切換

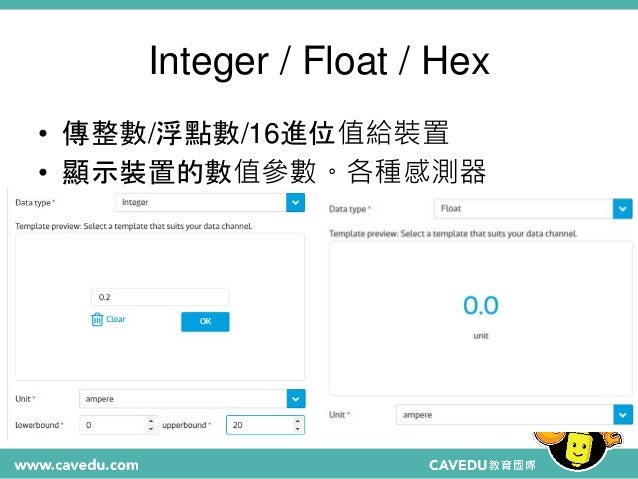

Integer / Float / Hex
• 傳整數/浮點數/16進位值給裝置
• 顯示裝置的數值參數。各種感測器

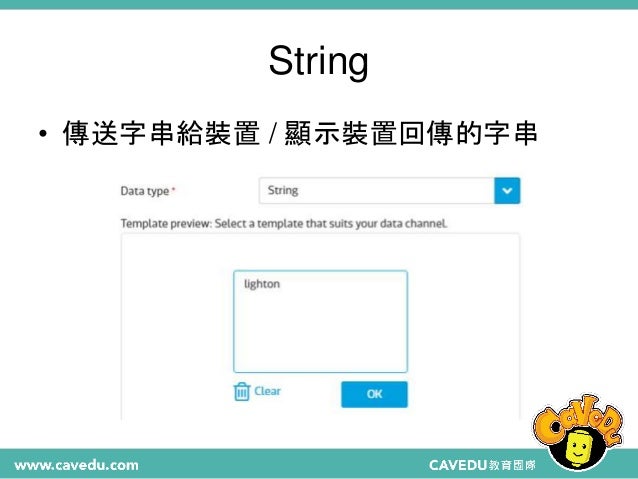

String
• 傳送字串給裝置 / 顯示裝置回傳的字串

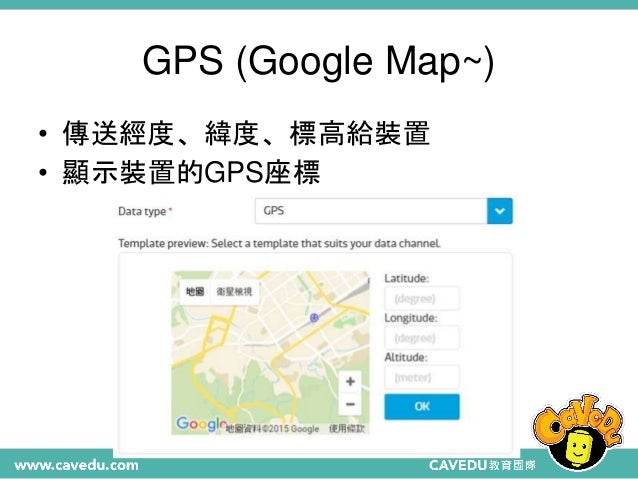

GPS (Google Map~)
• 傳送經度、緯度、標高給裝置
• 顯示裝置的GPS座標

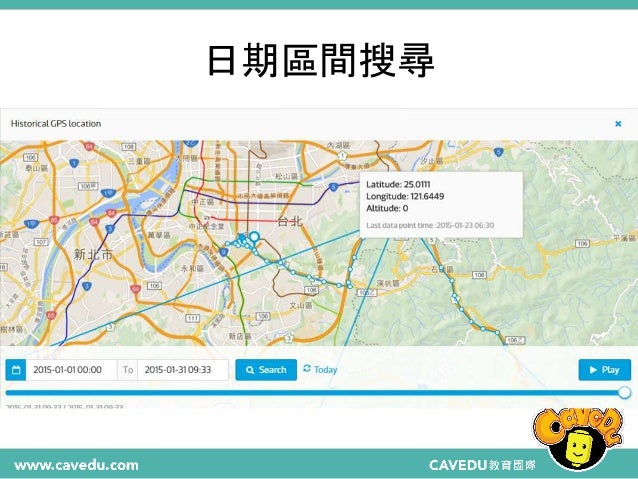

日期區間搜尋

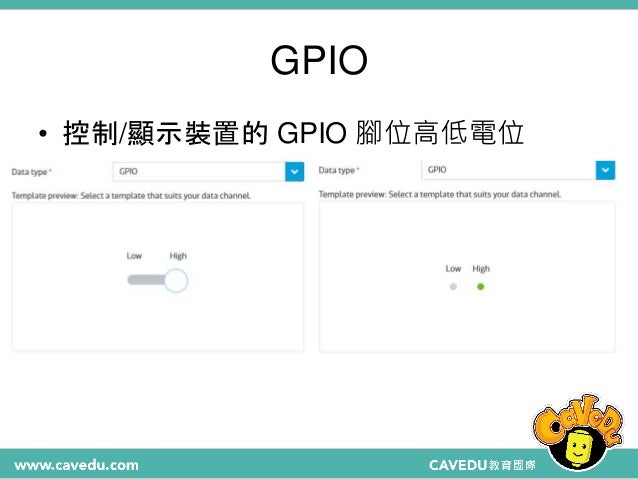

GPIO
• 控制/顯示裝置的 GPIO 腳位高低電位

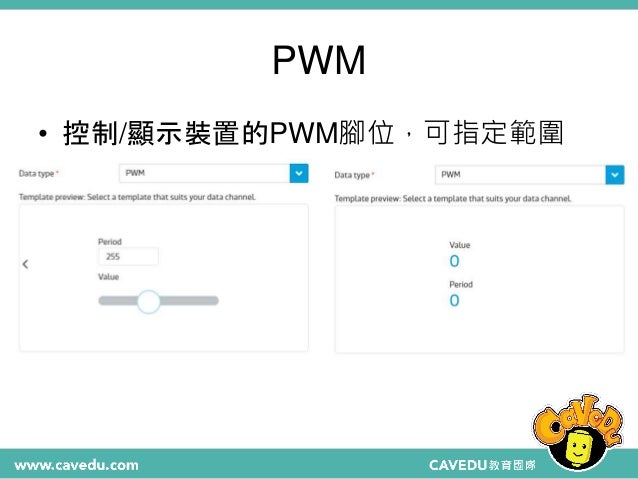

PWM
• 控制/顯示裝置的PWM腳位,可指定範圍
Analog (只有Controller)
• 以滑桿方式送
出指定範圍之
內的數值

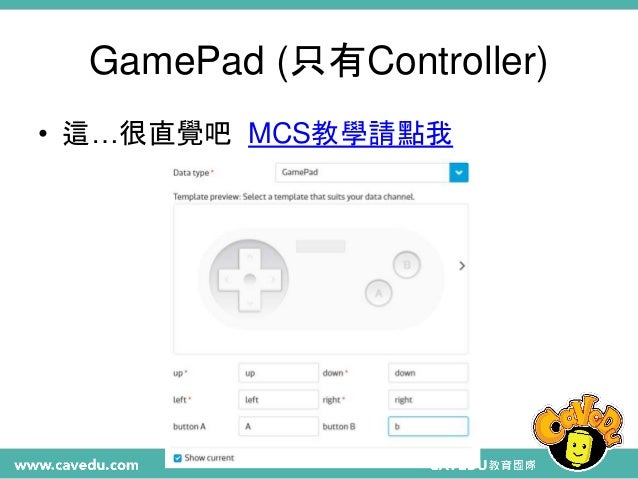

GamePad (只有Controller)
• 這…很直覺吧 MCS教學請點我

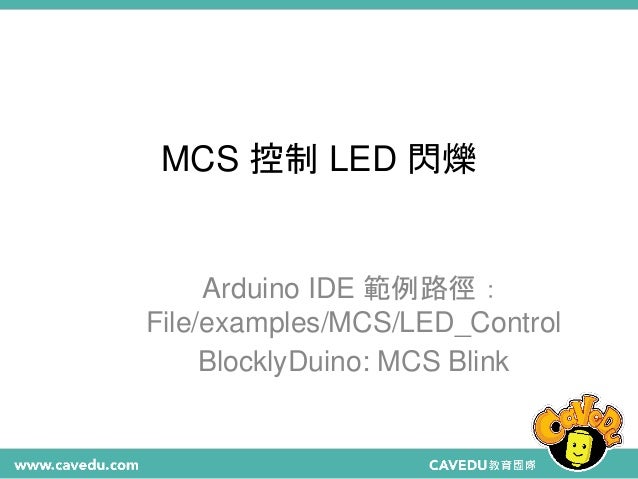

MCS 控制 LED 閃爍
Arduino IDE 範例路徑:
File/examples/MCS/LED_Control
BlocklyDuino: MCS Blink

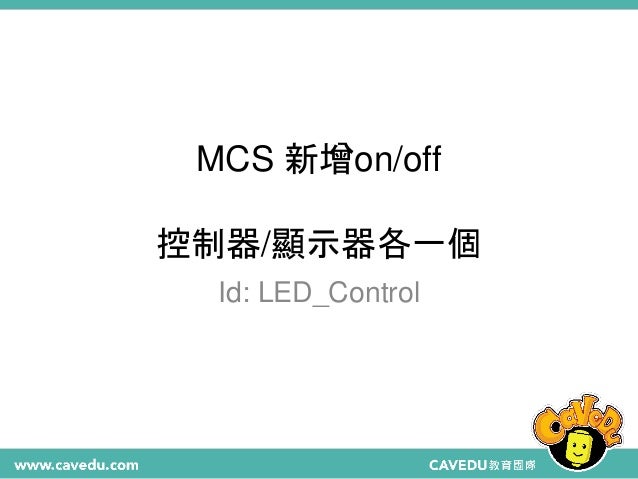

MCS 新增on/off
控制器/顯示器各一個
Id: LED_Control

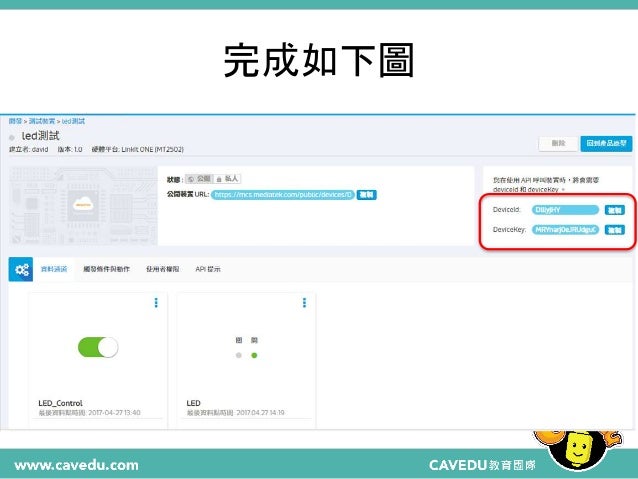

完成如下圖

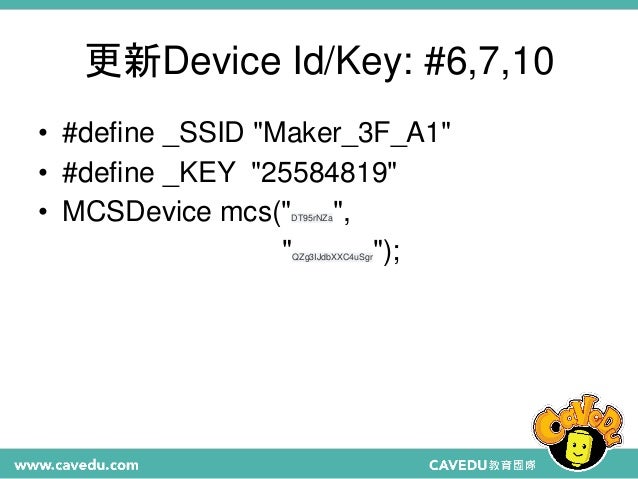

更新Device Id/Key: #6,7,10
• #define _SSID "Maker_3F_A1"
• #define _KEY "25584819"
• MCSDevice mcs("DT95rNZa",
"QZg3IJdbXXC4...

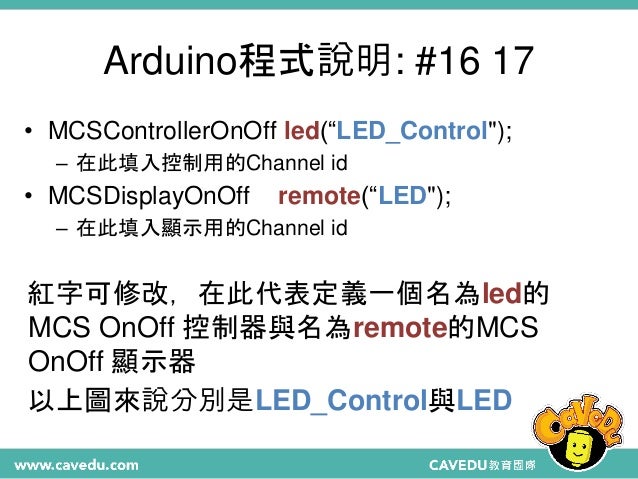

Arduino程式說明: #16 17
• MCSControllerOnOff led(“LED_Control");
– 在此填入控制用的Channel id
• MCSDisplayOnOff remote(“LED");
– 在此填入顯...

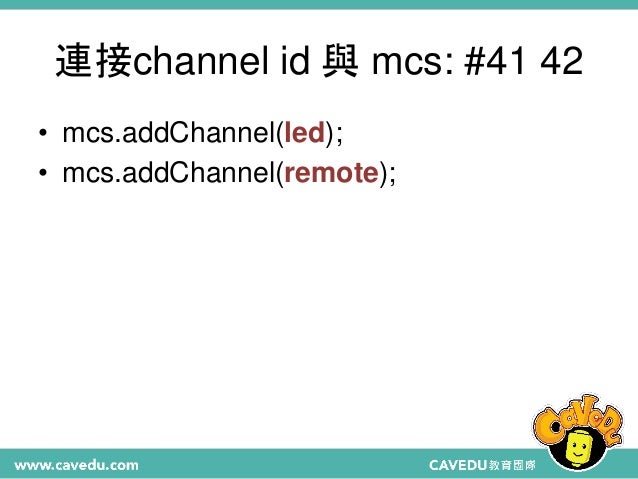

連接channel id 與 mcs: #41 42
• mcs.addChannel(led);
• mcs.addChannel(remote);
持續嘗試連上MCS : #43~47
• while(!mcs.connected())
• {
• Serial.println("MCS.connect()...");
• mcs.connect();
• }
讀取來自MCS的數值: #51~55
• while(!led.valid()) //如果控制器有變化
• {
• Serial.println("read LED value from MCS...");
• led.value(); //取...

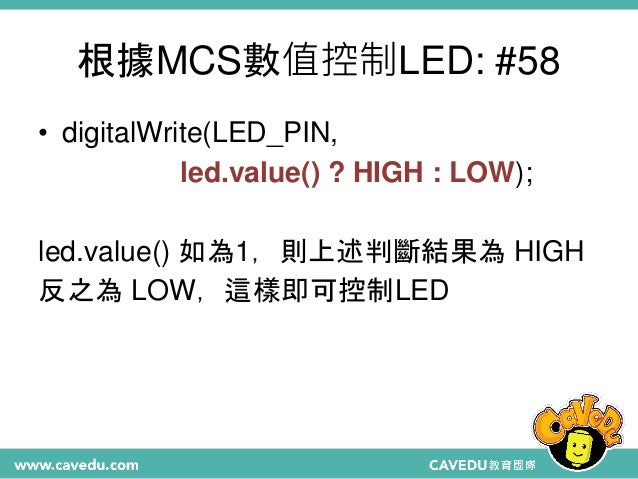

根據MCS數值控制LED: #58
• digitalWrite(LED_PIN,
led.value() ? HIGH : LOW);
led.value() 如為1,則上述判斷結果為 HIGH
反之為 LOW,這樣即可控制LED

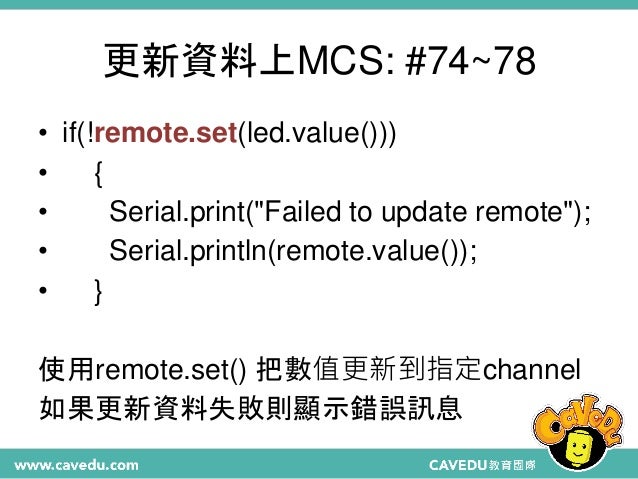

更新資料上MCS: #74~78
• if(!remote.set(led.value()))
• {
• Serial.print("Failed to update remote");
• Serial.println(remote.val...
Serial monitor畫面
改用BlockyDuino玩玩看
78

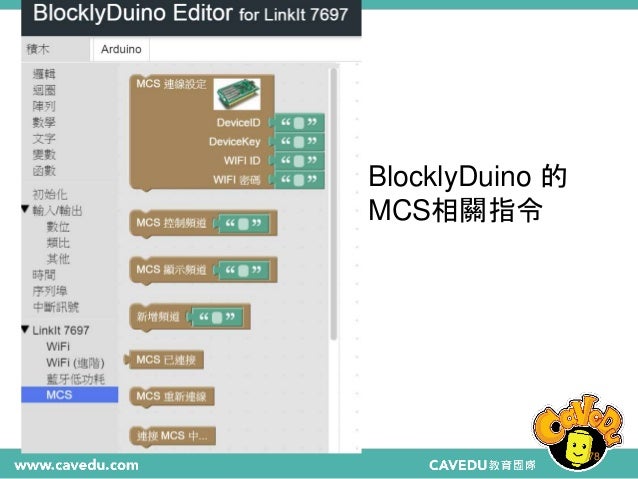

BlocklyDuino 的
MCS相關指令

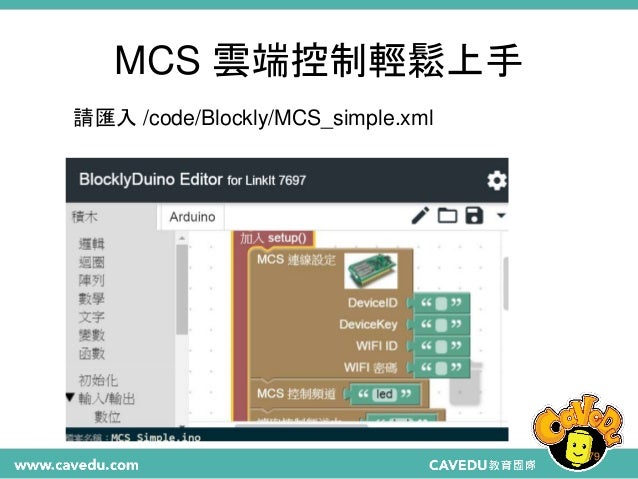

MCS 雲端控制輕鬆上手
79
請匯入 /code/Blockly/MCS_simple.xml
如.ino修改對應參數即可

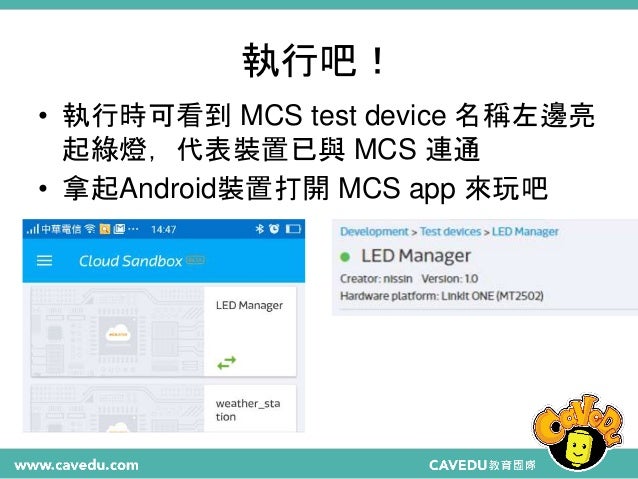

執行吧!
• 執行時可看到 MCS test device 名稱左邊亮
起綠燈,代表裝置已與 MCS 連通
• 拿起Android裝置打開 MCS app 來玩吧
MCS範例2:上傳A0資料
雲端/code/Arduino/mcs_post.ino

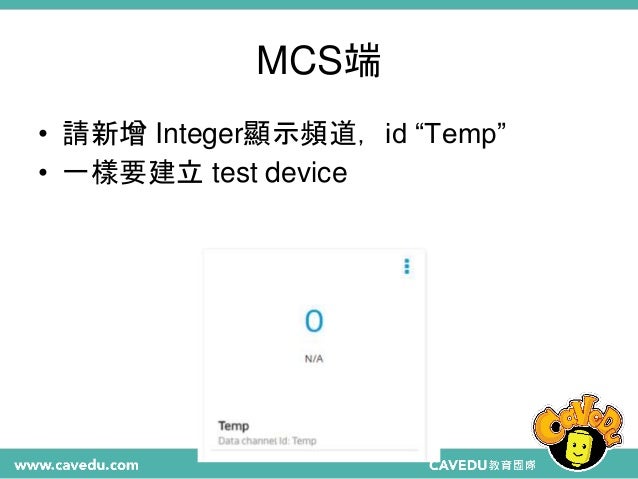

MCS端
• 請新增 Integer顯示頻道,id “Temp”
• 一樣要建立 test device
程式解說,不要填錯#4~8
• char _lwifi_ssid[] = “OOOO";
• char _lwifi_pass[] = “XXXX";
• MCSDevice mcs(“****", “%%%%");
• MCSDisplayI...
程式解說

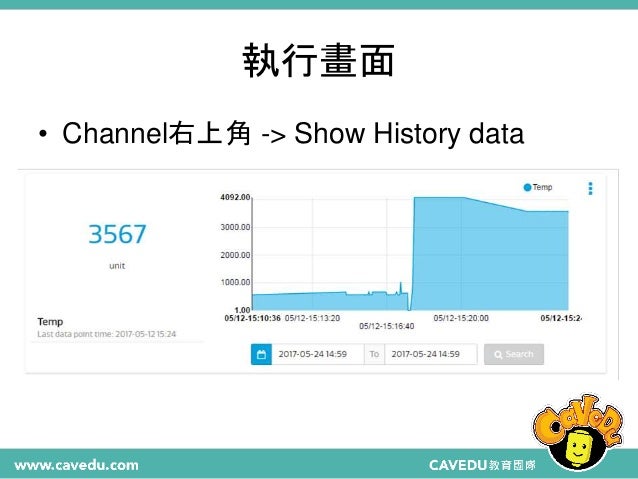

執行畫面
• Channel右上角 -> Show History data

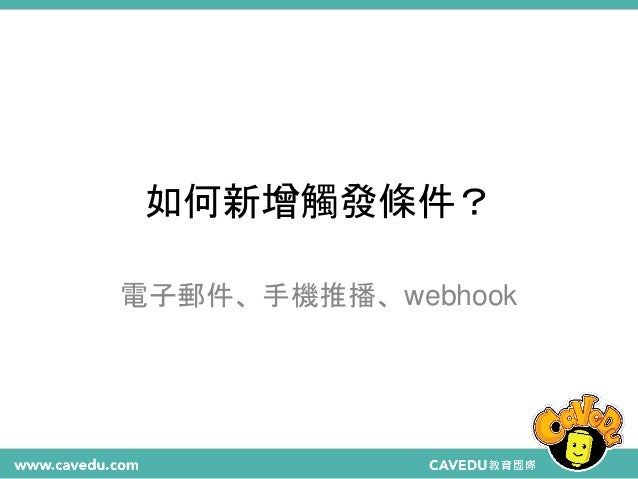

如何新增觸發條件?
電子郵件、手機推播、webhook

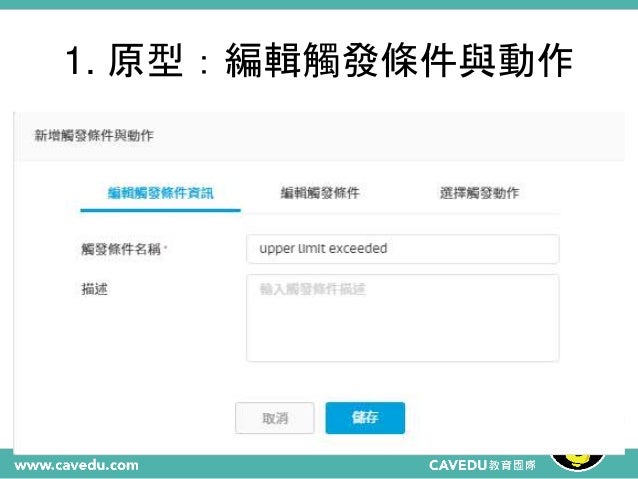

1. 原型:編輯觸發條件與動作

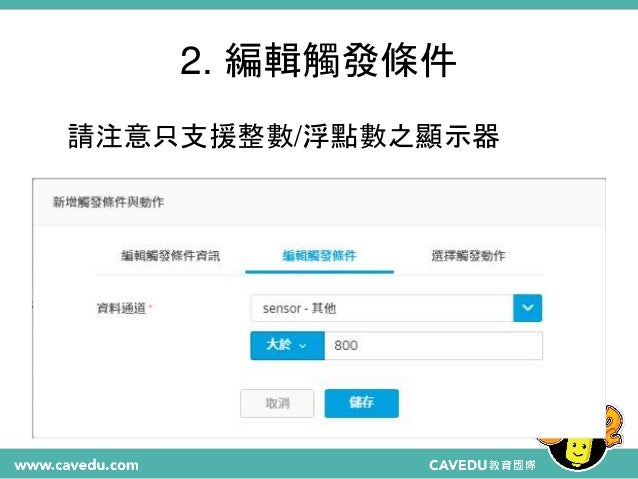

2. 編輯觸發條件
請注意只支援整數/浮點數之顯示器
3. 選擇觸發動作
設定觸發條件完成
還可加入更多動作

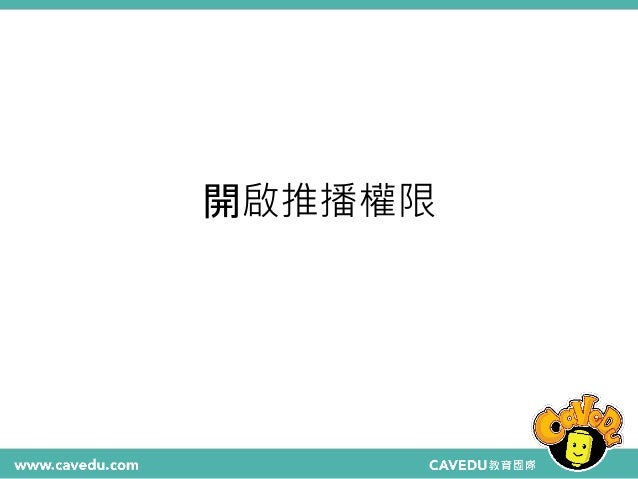

開啟推播權限
右上角 / 個人頁面
1. 手機列表 -> 打開您想要接收推播的手機

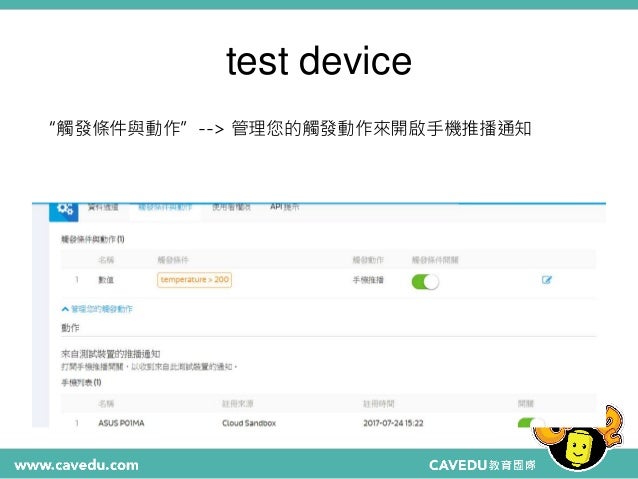

test device
“觸發條件與動作”--> 管理您的觸發動作來開啟手機推播通知
手機MCS app
手機app端左側 setting -> push notification (應該都會自動
啟動,再檢查一下)

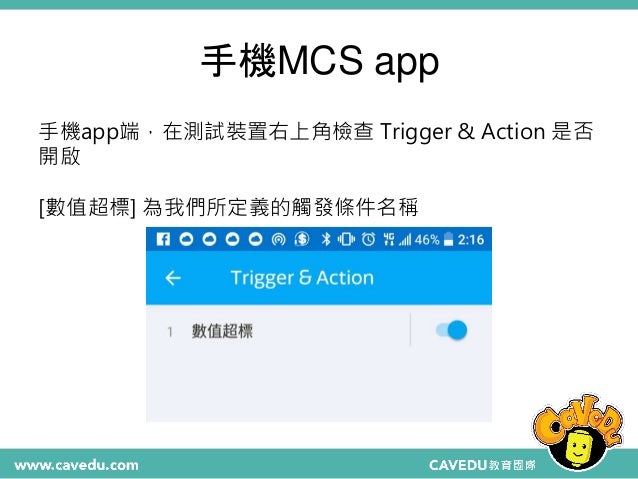

手機MCS app
手機app端,在測試裝置右上角檢查 Trigger & Action 是否
開啟
[數值超標] 為我們所定義的觸發條件名稱

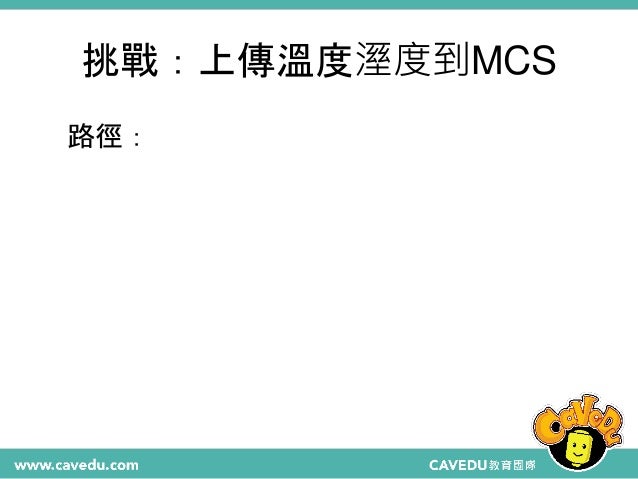

挑戰:上傳溫度溼度到MCS
路徑:
7697 BLE
範例:
手機:BLE_LED_7697.aia
BlocklyDuino: LBLEperipheral.xml
Arduino: Simpleperipheral.ino

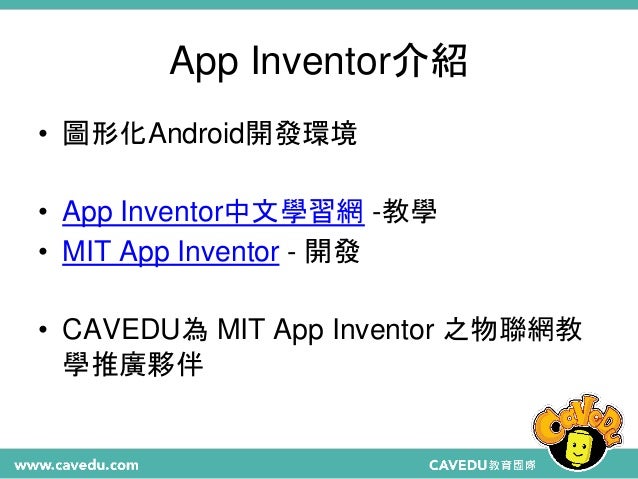

App Inventor介紹
• 圖形化Android開發環境
• App Inventor中文學習網 -教學
• MIT App Inventor - 開發
• CAVEDU為 MIT App Inventor 之物聯網教
學推廣夥伴

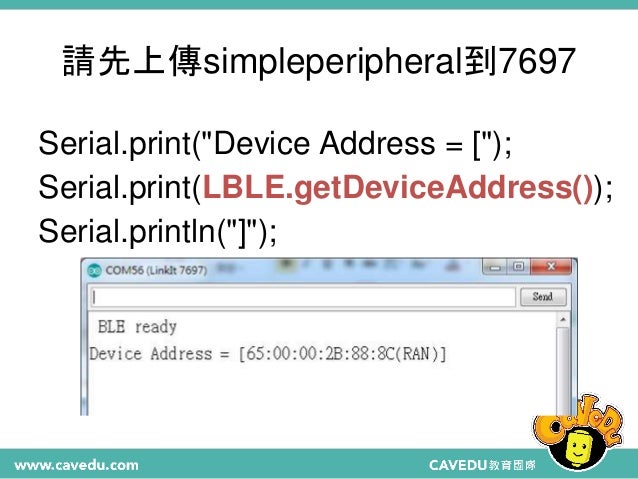

請先上傳simpleperipheral到7697
Serial.print("Device Address = [");
Serial.print(LBLE.getDeviceAddress());
Serial.println("]");
7697 作為BLE裝置名稱可自訂
advertisement.configAsC
onnectableDevice("CAVE
DU");
#43
可透過手機的藍牙介面來掃
描
Designer頁面

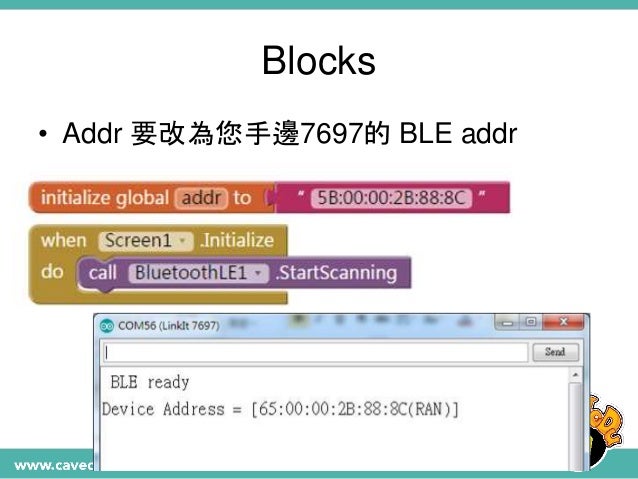

Blocks
• Addr 要改為您手邊7697的 BLE addr
按鈕來連線與斷線

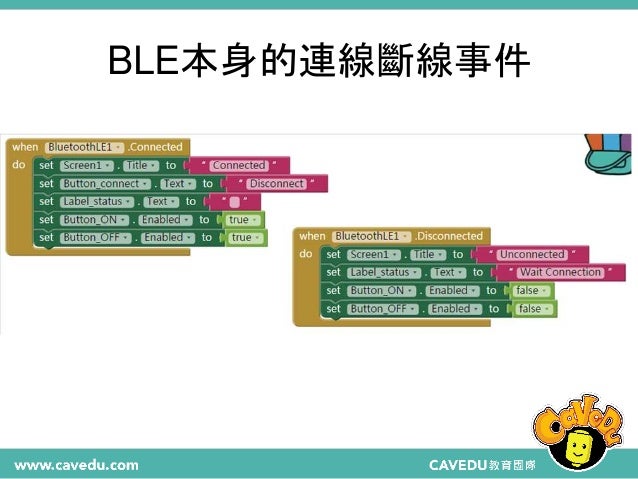

BLE本身的連線斷線事件

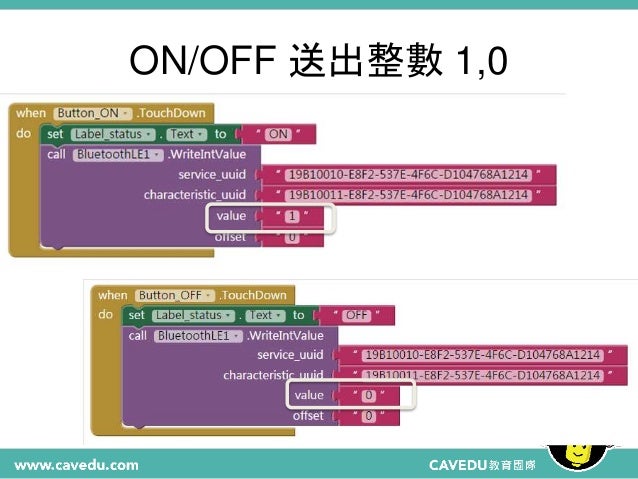

ON/OFF 送出整數 1,0
您可以此為架構來擴充
• 加入更多I/O
• 手機端改為其他的觸發方式:例如Google
語音辨識/ 手機方位感測器等

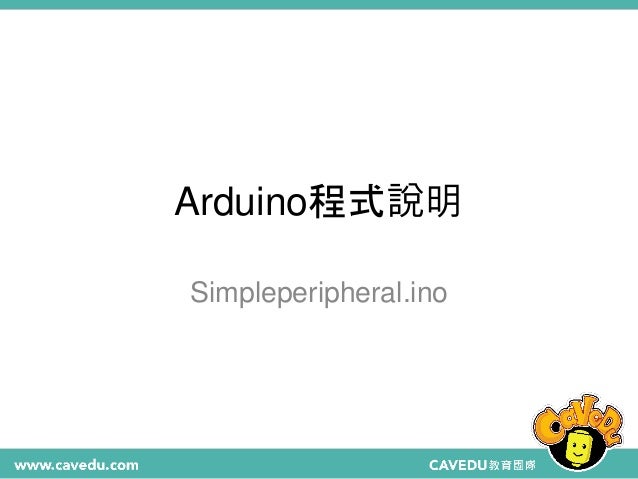

Arduino程式說明
Simpleperipheral.ino
設定UUID: #16,17
• LBLEService ledService("19B10010-
E8F2-537E-4F6C-D104768A1214");
• LBLECharacteristicInt
switchCharacteri...

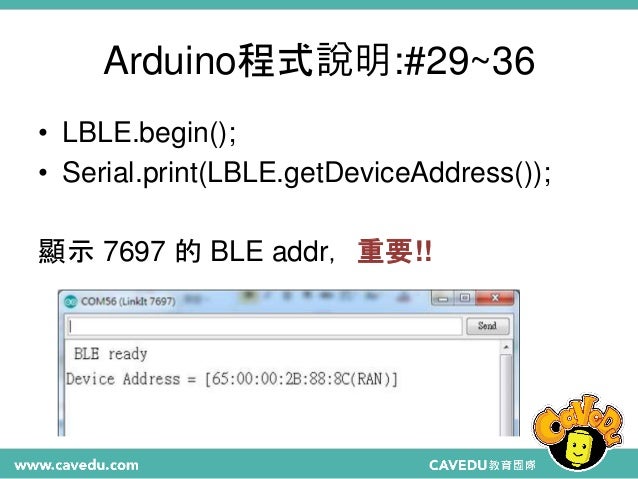

Arduino程式說明:#29~36
• LBLE.begin();
• Serial.print(LBLE.getDeviceAddress());
顯示 7697 的 BLE addr,重要!!
讀取收到的值控制LED:#65~73
• if (switchCharacteristic.isWritten()) {
• const char value =
switchCharacteristic.getValue();
• switc...
操作
• 請先上傳7697程式,並開啟 serial monitor
• 檢查一下 App Inventor 中有沒有修改 7697
的 BLE addr
• 先點選 [Connect] 按鈕,如看到
[connected]字樣 代表連線成功
...
參考資料
• MCS 台灣使用者討論 FB 社團
• MCS github
• 機器人王國商城
LinkIt 7697 IoT tutorial
LinkIt 7697 IoT tutorial
LinkIt 7697 IoT tutorial
Upcoming SlideShare
Loading in …5
×

LinkIt 7697 IoT tutorial

5,037 views

Published on

Tutorial of LinkIt 7697 IoT dev board, including Arduino IDE setup, BlocklyDuino GUI, Mediatel Cloud Sandbox and how to interact throught BLE (App Inventor).

LinkIt 7697物聯網開發板教學,包含Arduino IDE、BlocklyDuino圖形化介面、MCS雲服務以及使用 App Inventor 進行 BLE 互動.

Power by CAVEDU Education http://www.cavedu.com;
App Inventor TW http://www.appinventor.tw

Published in: Devices & Hardware
  • Be the first to comment

LinkIt 7697 IoT tutorial

  1. 1. LinkIt 7697物聯網研習 資料區:https://goo.gl/6DRDGA CAVEDU 曾吉弘
  2. 2. 硬體介紹
  3. 3. Product Name LinkIt 7697 Manufacturer Seeed Studio Module wrtnode7 (wrtnode.com) Chipset MT7697 Cortex-M4 with FPU @ 192Mhz RAM 352 KB Flash 4 MB Wi-Fi 802.11 b/g/n (2.4G) Bluetooth 4.2 LE Dimension 48x26 mm Operating Voltage 3v3 Input Voltage 5v (microUSB) USB2UART CP2102N Peripheral Interfaces GPIO x18 UART x2 I2C x1 SPI x1 PWM x18 EINT x4 ADC x4 (0~2.5V) IrDA x1 I2S x1 Debug Interfaces SWD x1 LinkIt 7697 • 聯發科技最新的物聯網開發板 – Wi-Fi / BLE 雙通訊功能 – 採用主流 Cortex-M4 架構 – 開放的軟體開發環境 (FreeRTOS)
  4. 4. 腳位圖 https://labs.mediatek.com/en/download/1ega2lbl Copyright © MediaTek Inc. All rights reserved. 4
  5. 5. LinkIt 7697 開發板外觀介紹 Copyright © MediaTek Inc. All rights reserved. 5 WrtNode7 無線模組內含: • MediaTek MT7697 SoC • 快閃記憶體 • 天線 重置按鈕 (RST) 使用者自定義按鈕 (P6) UART0 傳輸燈號 (P0/P1) 供電指示燈 自定義燈 (P7) CP2102N UART 轉 USB 晶片 製造廠商:Silicon Labs
  6. 6. LinkIt 系列開發板比較 6 LinkIt ONE LinkIt Smart 7688/Duo LinkIt 7697 定位 all-in-one IoT Dev Board Rich IoT Endpoint / Gateway Lightweight IoT Endpoint 發售年分 2014/7 2015/11 2017/4 微控制器 MT2502 (ARM7EJ-S) MT7688 (MIPS) MT7697 (ARM Cortex-M4F) 主頻 260Mhz 580Mhz 196Mhz RAM 4MB 128MB 352K Flash 16MB 32MB 3612K Dev Platform Proprietary RTOS*1+ Arduino OpenWrt (Linux) + Arduino FreeRTOS + Arduino Programming Lang C/C++ C/C++/JS/Python C/C++/JS/Visual Wi-Fi 802.11 b/g/n 802.11 b/g/n 802.11 b/g/n BLE BT 2.1/BLE 4.0 - BLE 4.2 Cellular GSM/GPRS*2 - - GNSS GPS/GLONASS/BeiDou*2 - - Ethernet - 10/100 PHY - USB Device Host - SD Card MicroSD MicroSD - 終端售價 ~2000 NTD ~500 NTD ~500 NTD *1 沒有開源 *2 隨著台灣 2G 關台, GSM/GPRS 和 GNSS 的功能應用性就不高
  7. 7. 腳位圖與 Arduino 對應關係 https://labs.mediatek.com/en/download/1ega2lbl Copyright © MediaTek Inc. All rights reserved. 7 Digital Pin 以絲印上面的數字作為參數,例: digitalWrite(7, HIGH); Analog Pin 以絲印上面的數字作為參數, 或使用 A0 ~ A3
  8. 8. Seeed 7697 Grove套件包 • Grove Breakout x1 • Grove - IMU 9DOF x1 • Grove – Temperature & Humidity Sensor Pro x1 • Grove - Ultrasonic Ranger x1 • Grove - Relay x1 • Grove - OLED Display 0.96" x1 • Grove - Light Sensor x1 • Grove - LED Bar x1 • Grove – Servo x1 • Breadboard 82mm x 53mm x1 • Button x5 • 10K Ohm Rotary Potentiometer x1 • 1K/10k/330 Ohm Resistor x1 • RGB LED x1 • Red LED x5 • Micro USB Cable – 48 cm x1 • Breadboard Jumper Wire x25
  9. 9. Arduino IDE setup
  10. 10. Arduino IDE 下載 1. 請下載 Arduino 1.6.4 以後的版本 2. 從 board manager 安裝 7697 套件 3. 下載CP2102N驅動程式
  11. 11. 在Arduino IDE 偏好設定中貼上這個連結 • File / Preferences • http://download.labs.mediatek.com/package_mtk_linkit_7697_index.json • 旁邊的按鈕可以加入多個定義檔
  12. 12. 在選單中看到 7697,按 Install • Tools / Board / Boards Manager • 目前最新版為 0.7.11 (示意圖如下)
  13. 13. 完成之後就可以看到 7697 了 • 在很下面…
  14. 14. 安裝 driver,請把 7697 接上電腦 • 下載CP2102N驅動程式,並根據您的作業 系統版本來安裝 x86/x64版本 • 安裝完畢之後請將7697接上電腦,就可自 動抓到它。
  15. 15. 抓到COM port
  16. 16. 如果無法編譯 • 請到以下路徑檢查,是否有 0.7.4 (最新版 本) 之資料夾,其他檔案請刪除 • C:UsersuserAppDataLocalArduino15p ackagesLinkIthardwarelinkit_rtos
  17. 17. BlocklyDuino for LinkIt 7697 今天請用google drive上的 blockyduino.v2.2.1.rar 來上課喔!
  18. 18. BlocklyDuino for LinkIt 7697 18 • 視覺化的程式編輯環境 • 不只適用於LinkIt 7697 • 周邊I/O指令已經準備好 • Open source (github)
  19. 19. BlocklyDuino for LinkIt 7697的優點 19 • 可離線執行(github) • 能產生對應的Arduino sketch ,便於學 習與除錯 • 與Arduino IDE結合,函式庫相容性與 擴充性高 • 可快速驗證想法可行性 • Open source
  20. 20. 離線執行 • 根據您所使用的作業系統(Windows 32/64, MAC, Linux32/64)解壓縮之後,點擊執行 檔即可開啟
  21. 21. 21 Arduino Blockly 優點: • 適合入門,培訓基礎程式能力 • 降低門檻,沒有硬梆梆的英文 與程式碼 優點: • 適合進階學生,完成較複 雜的功能 • 除錯較為方便
  22. 22. 右上角的設定 22
  23. 23. 如何匯入範例 • 在BlocklyDuino 右上角點選”匯入” • 把github所下載之 /examples/ 各範例中的 .xml 檔貼進去即可
  24. 24. 完成了
  25. 25. LESSON 1 : BLINK 25
  26. 26. LED閃爍 26 點選Arduino 可轉換為Arduino Sketch 按存檔,即可同步存入IDE 中 1.Linkit 7697 上有一個內建的LED 燈,上面寫著 USR 三個字 。 2.Linkit 7697的內建 LED 燈和 PIN 7 在板子內部的線路並聯 的
  27. 27. LESSON 2 : 電位計控制LED 27
  28. 28. 線路示意圖 28 範例在雲端: code/Blocky/example/lightsensor
  29. 29. Demo (實際示例) 29 利用A0腳位的數值變化,控制D7 LED是否亮滅。
  30. 30. 30 Arduino Sketch
  31. 31. LESSON 3 : SERVO 31
  32. 32. 用7697 控制Servo 32 範例在 example/servosweep
  33. 33. 您將在本例子使用的Block 33 •如果 < 事件 > 執行 < 事件 > •< 資料 > 大於 < 資料 > •< 數字 > •賦值 < 資料型態 > < 變數 > 到 < 資料 > •加入 Setup() •延遲 < 資料 > •寫入 Pin < 腳位 > 角度 < 資料 >
  34. 34. Demo (實際示例) 34 Servo 會在一開機轉回原點,之後在每秒都 會多轉 15 度直至轉滿 180 度,接著再次回 到原點不斷重複。
  35. 35. Arduino Sketch 35
  36. 36. Examples/LWiFi/WiFiWebClient
  37. 37. MediaTek Cloud SandBox https://mcs.mediatek.com
  38. 38. MediaTek Cloud Sandbox (MCS)
  39. 39. MCS主要功能 • 雲端平台,執行程式 • 例:Google App Engine、Amazon Web Services、Microsoft Azure • 提供網頁介面,讓你「點按滑鼠」就能建 立雲端程式 • 提供API程式存取介面 • 提供網頁介面,觀看與控制各種資料
  40. 40. MCS其他功能 • 通知(Notification),當某資料符合特定條 件時,寄送電子郵件 • 使用者權限(User Privilege),設定開發 成員的存取修改權限 • FOTA(Firmware Over The Air),版本控 管,韌體經由無線傳輸自動更新
  41. 41. 目標 • 到MCS註冊帳號 • 建立網頁應用程式(web application) • 透過MCS REST API進行溝通 • LinkIt 家族開發板、手機、瀏覽器
  42. 42. 範例 • 從雲端控制板子內建的LED • LED:想像成家裡的燈 • 為什麼從雲端?不能直接連線嗎?
  43. 43. MCS重要觀念與名詞 • Prototype,裝置原型,具備各種 data channel • Data Channel,帶有時間資訊的資料串 • Data Channel Id:對應的資料接口 • Datapoint:每筆上傳的資料 • Test Device,想像為實際執行後的程式 • DeviceId、DeviceKey:用這個來鎖定裝置 • 例:LED控制器、溫濕度感測站
  44. 44. MCS Android app • Google Play 下載
  45. 45. MCS Dashboard(儀表板)
  46. 46. MCS 重要選項 • Console:主控台 • Development: 建立Prototype、新增修改Data channel、查詢Data channel Id • Test Devices: 查詢DeviceId、DeviceKey • Resources: 教學文件、參考資料 • Resources:常見問題、論壇、回饋
  47. 47. 範例:控制LED並檢視狀態 程式:mcsled.js
  48. 48. 流程 1. 建立Prototype 2. 依照所需功能,新增Data channel,記下 Data channel Id 3. 建立Test device,記下DeviceId與 DeviceKey
  49. 49. 建立Prototype • Prototype name:LED Manager (或自定) • Prototype version:1.0 • Hardware platform:LinkIt Smart 7688 (MT7688) • Industry:自定 • Application:自定
  50. 50. Data channel 資料頻道 • Controller型:可控制腳位 • Display型:接收腳位/周邊裝置回傳的資料
  51. 51. 分享與觸發 • 您可以把建好的 test device 與別人共享 • 也可以自行設定觸發條件,讓 MCS 寄信給您
  52. 52. 目前有哪些類型? Controller • ON/OFF • Category • Integer • Float • Hex • String • GPS • GPIO • PWM • Analog • GamePad Display • ON/OFF • Category • Integer • Float • Hex • String • GPS • GPIO • PWM • Image Display • Video Stream
  53. 53. ON/OFF • 控制高低電位。LED、繼電器等 • 顯示裝置的電位高低狀態
  54. 54. Category • 讓系統可在2~5個狀態之間切換
  55. 55. Integer / Float / Hex • 傳整數/浮點數/16進位值給裝置 • 顯示裝置的數值參數。各種感測器
  56. 56. String • 傳送字串給裝置 / 顯示裝置回傳的字串
  57. 57. GPS (Google Map~) • 傳送經度、緯度、標高給裝置 • 顯示裝置的GPS座標
  58. 58. 日期區間搜尋
  59. 59. GPIO • 控制/顯示裝置的 GPIO 腳位高低電位
  60. 60. PWM • 控制/顯示裝置的PWM腳位,可指定範圍
  61. 61. Analog (只有Controller) • 以滑桿方式送 出指定範圍之 內的數值
  62. 62. GamePad (只有Controller) • 這…很直覺吧 MCS教學請點我
  63. 63. MCS 控制 LED 閃爍 Arduino IDE 範例路徑: File/examples/MCS/LED_Control BlocklyDuino: MCS Blink
  64. 64. MCS 新增on/off 控制器/顯示器各一個 Id: LED_Control
  65. 65. 完成如下圖
  66. 66. 更新Device Id/Key: #6,7,10 • #define _SSID "Maker_3F_A1" • #define _KEY "25584819" • MCSDevice mcs("DT95rNZa", "QZg3IJdbXXC4uSgr");
  67. 67. Arduino程式說明: #16 17 • MCSControllerOnOff led(“LED_Control"); – 在此填入控制用的Channel id • MCSDisplayOnOff remote(“LED"); – 在此填入顯示用的Channel id 紅字可修改,在此代表定義一個名為led的 MCS OnOff 控制器與名為remote的MCS OnOff 顯示器 以上圖來說分別是LED_Control與LED
  68. 68. 連接channel id 與 mcs: #41 42 • mcs.addChannel(led); • mcs.addChannel(remote);
  69. 69. 持續嘗試連上MCS : #43~47 • while(!mcs.connected()) • { • Serial.println("MCS.connect()..."); • mcs.connect(); • }
  70. 70. 讀取來自MCS的數值: #51~55 • while(!led.valid()) //如果控制器有變化 • { • Serial.println("read LED value from MCS..."); • led.value(); //取得MCS數值 • } • Serial.print("done, LED value = "); • Serial.println(led.value()); //顯示出來
  71. 71. 根據MCS數值控制LED: #58 • digitalWrite(LED_PIN, led.value() ? HIGH : LOW); led.value() 如為1,則上述判斷結果為 HIGH 反之為 LOW,這樣即可控制LED
  72. 72. 更新資料上MCS: #74~78 • if(!remote.set(led.value())) • { • Serial.print("Failed to update remote"); • Serial.println(remote.value()); • } 使用remote.set() 把數值更新到指定channel 如果更新資料失敗則顯示錯誤訊息
  73. 73. Serial monitor畫面
  74. 74. 改用BlockyDuino玩玩看
  75. 75. 78 BlocklyDuino 的 MCS相關指令
  76. 76. MCS 雲端控制輕鬆上手 79 請匯入 /code/Blockly/MCS_simple.xml
  77. 77. 如.ino修改對應參數即可
  78. 78. 執行吧! • 執行時可看到 MCS test device 名稱左邊亮 起綠燈,代表裝置已與 MCS 連通 • 拿起Android裝置打開 MCS app 來玩吧
  79. 79. MCS範例2:上傳A0資料 雲端/code/Arduino/mcs_post.ino
  80. 80. MCS端 • 請新增 Integer顯示頻道,id “Temp” • 一樣要建立 test device
  81. 81. 程式解說,不要填錯#4~8 • char _lwifi_ssid[] = “OOOO"; • char _lwifi_pass[] = “XXXX"; • MCSDevice mcs(“****", “%%%%"); • MCSDisplayInteger Temp("Temp");
  82. 82. 程式解說
  83. 83. 執行畫面 • Channel右上角 -> Show History data
  84. 84. 如何新增觸發條件? 電子郵件、手機推播、webhook
  85. 85. 1. 原型:編輯觸發條件與動作
  86. 86. 2. 編輯觸發條件 請注意只支援整數/浮點數之顯示器
  87. 87. 3. 選擇觸發動作
  88. 88. 設定觸發條件完成 還可加入更多動作
  89. 89. 開啟推播權限
  90. 90. 右上角 / 個人頁面 1. 手機列表 -> 打開您想要接收推播的手機
  91. 91. test device “觸發條件與動作”--> 管理您的觸發動作來開啟手機推播通知
  92. 92. 手機MCS app 手機app端左側 setting -> push notification (應該都會自動 啟動,再檢查一下)
  93. 93. 手機MCS app 手機app端,在測試裝置右上角檢查 Trigger & Action 是否 開啟 [數值超標] 為我們所定義的觸發條件名稱
  94. 94. 挑戰:上傳溫度溼度到MCS 路徑:
  95. 95. 7697 BLE 範例: 手機:BLE_LED_7697.aia BlocklyDuino: LBLEperipheral.xml Arduino: Simpleperipheral.ino
  96. 96. App Inventor介紹 • 圖形化Android開發環境 • App Inventor中文學習網 -教學 • MIT App Inventor - 開發 • CAVEDU為 MIT App Inventor 之物聯網教 學推廣夥伴
  97. 97. 請先上傳simpleperipheral到7697 Serial.print("Device Address = ["); Serial.print(LBLE.getDeviceAddress()); Serial.println("]");
  98. 98. 7697 作為BLE裝置名稱可自訂 advertisement.configAsC onnectableDevice("CAVE DU"); #43 可透過手機的藍牙介面來掃 描
  99. 99. Designer頁面
  100. 100. Blocks • Addr 要改為您手邊7697的 BLE addr
  101. 101. 按鈕來連線與斷線
  102. 102. BLE本身的連線斷線事件
  103. 103. ON/OFF 送出整數 1,0
  104. 104. 您可以此為架構來擴充 • 加入更多I/O • 手機端改為其他的觸發方式:例如Google 語音辨識/ 手機方位感測器等
  105. 105. Arduino程式說明 Simpleperipheral.ino
  106. 106. 設定UUID: #16,17 • LBLEService ledService("19B10010- E8F2-537E-4F6C-D104768A1214"); • LBLECharacteristicInt switchCharacteristic("19B10011-E8F2- 537E-4F6C-D104768A1214", LBLE_READ | LBLE_WRITE); • 需與 App Inventor 端一致
  107. 107. Arduino程式說明:#29~36 • LBLE.begin(); • Serial.print(LBLE.getDeviceAddress()); 顯示 7697 的 BLE addr,重要!!
  108. 108. 讀取收到的值控制LED:#65~73 • if (switchCharacteristic.isWritten()) { • const char value = switchCharacteristic.getValue(); • switch (value) { • case 1: • digitalWrite(LED_BUILTIN, HIGH); • break; • case 0: • digitalWrite(LED_BUILTIN, LOW); • break;
  109. 109. 操作 • 請先上傳7697程式,並開啟 serial monitor • 檢查一下 App Inventor 中有沒有修改 7697 的 BLE addr • 先點選 [Connect] 按鈕,如看到 [connected]字樣 代表連線成功 • 點選 [ON] [OFF] 按鈕即可控制LED亮滅 • 點選 [Disconnect] 按鈕(同Connect) 斷線
  110. 110. 參考資料 • MCS 台灣使用者討論 FB 社團 • MCS github • 機器人王國商城

×
