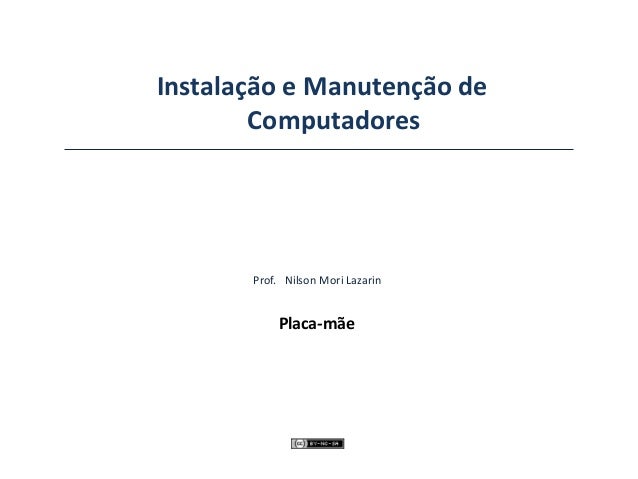

1.
Instalação e Manutenção de
Computadores
Placa-mãe
Prof. Nilson Mori Lazarin

2.

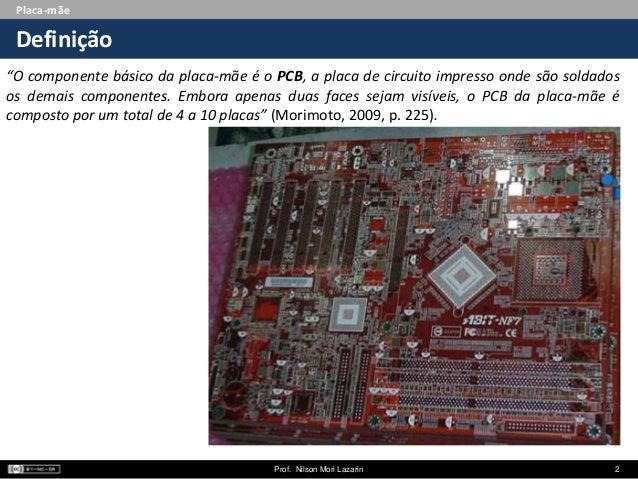

Placa-mãe
Definição
Prof. Nilson Mori Lazarin 2
“O componente básico da placa-mãe é o PCB, a placa de circuito impresso onde são soldados
os demais componentes. Embora apenas duas faces sejam visíveis, o PCB da placa-mãe é
composto por um total de 4 a 10 placas” (Morimoto, 2009, p. 225).

3.
Placa-mãe

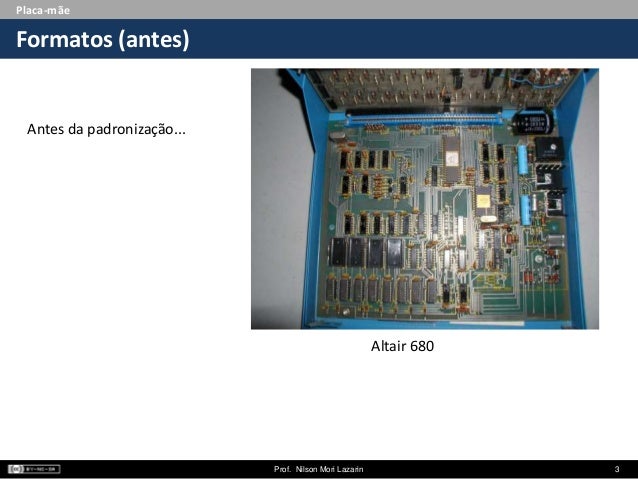

Formatos (antes)
Prof. Nilson Mori Lazarin 3
Antes da padronização...
Altair 680

4.
Placa-mãe

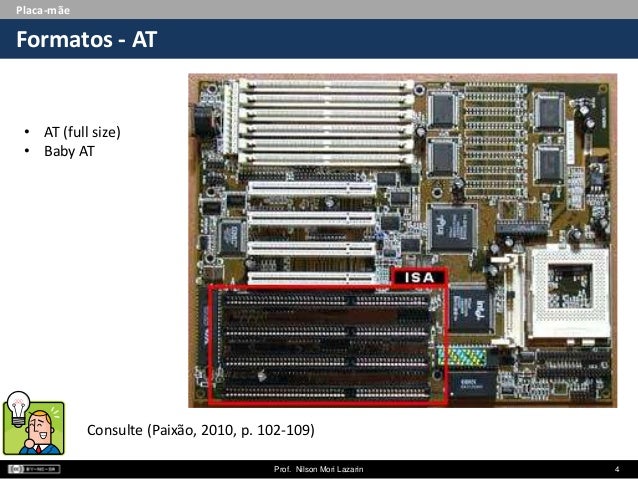

Formatos - AT
Prof. Nilson Mori Lazarin 4
Consulte (Paixão, 2010, p. 102-109)
• AT (full size)
• Baby AT

5.
Placa-mãe

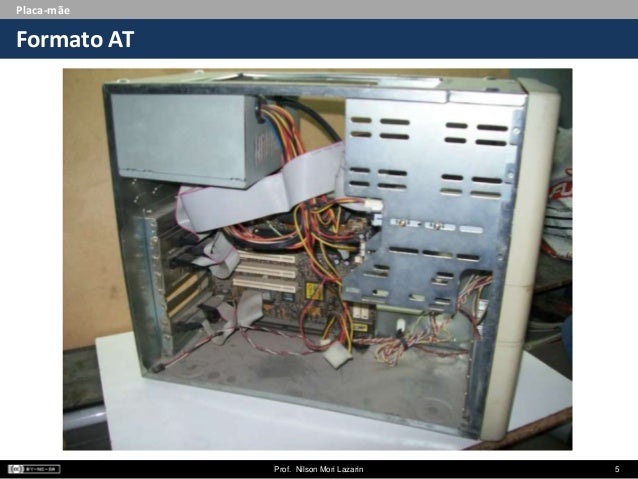

Formato AT
Prof. Nilson Mori Lazarin 5

6.
Placa-mãe

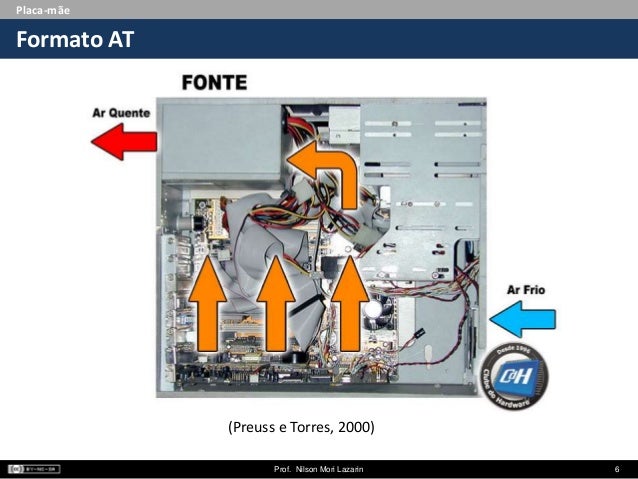

Formato AT
Prof. Nilson Mori Lazarin 6
(Preuss e Torres, 2000)

7.

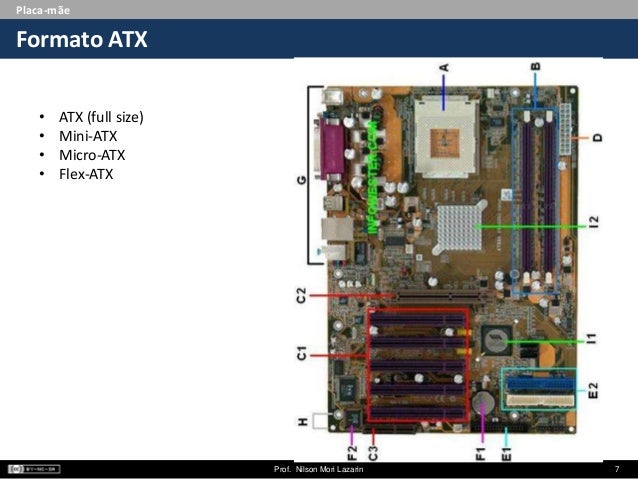

Placa-mãe
Formato ATX
Prof. Nilson Mori Lazarin 7
• ATX (full size)
• Mini-ATX
• Micro-ATX
• Flex-ATX

8.
Placa-mãe
Formato - BTX
Prof. Nilson Mori Lazarin 8
• BTX (full size)
• Micro-BTX
• Nano-BTX
• Pico-BTX

9.

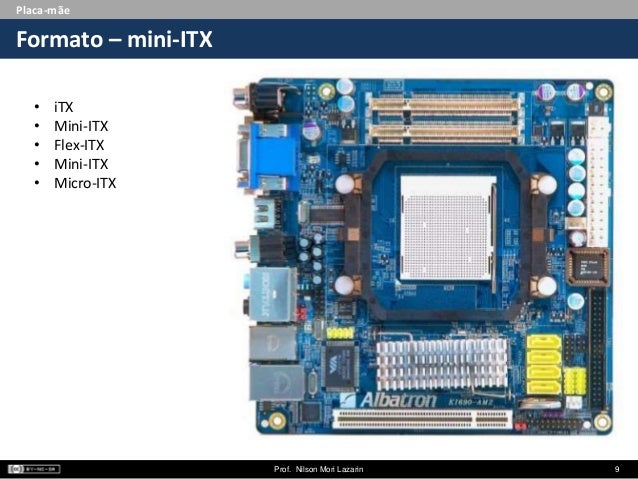

Placa-mãe
Formato – mini-ITX
Prof. Nilson Mori Lazarin 9
• iTX
• Mini-ITX
• Flex-ITX
• Mini-ITX
• Micro-ITX

10.
Placa-mãe

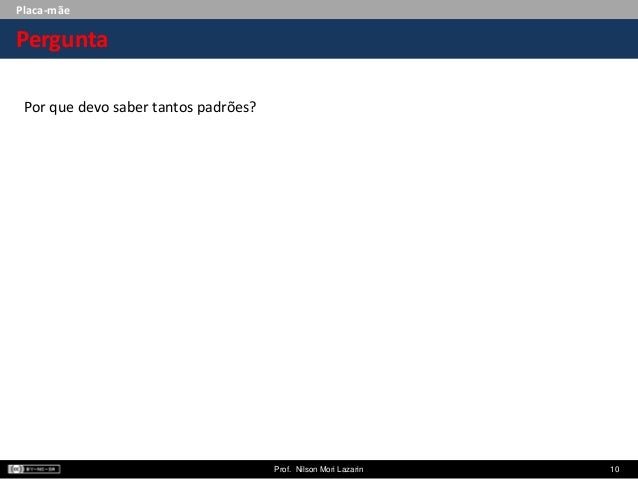

Pergunta
Prof. Nilson Mori Lazarin 10
Por que devo saber tantos padrões?

11.

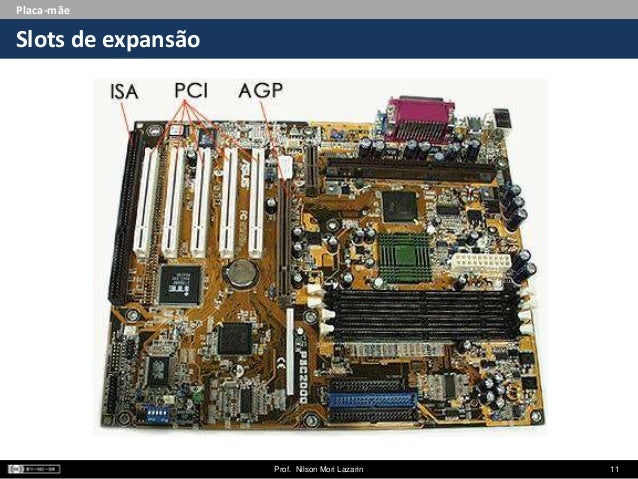

Placa-mãe
Slots de expansão
Prof. Nilson Mori Lazarin 11

12.

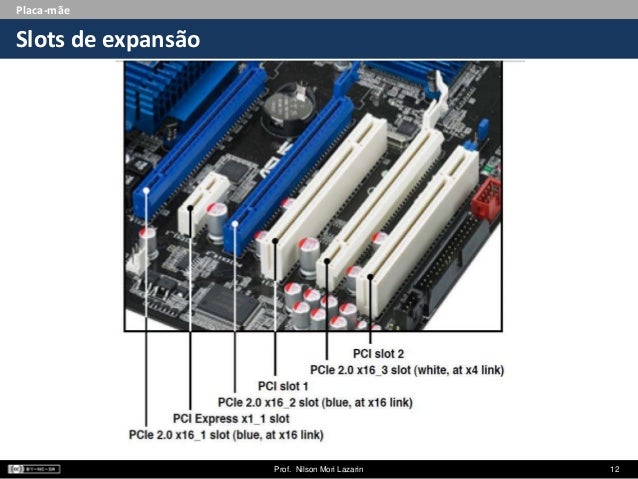

Placa-mãe
Slots de expansão
Prof. Nilson Mori Lazarin 12

13.

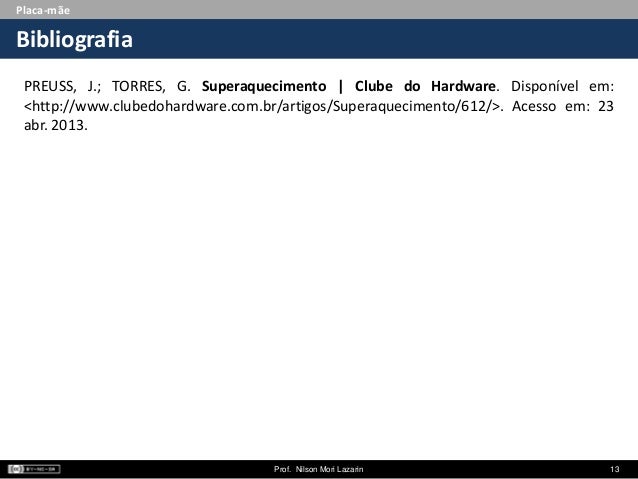

Placa-mãe
Bibliografia
Prof. Nilson Mori Lazarin 13
PREUSS, J.; TORRES, G. Superaquecimento | Clube do Hardware. Disponível em:
<http://www.clubedohardware.com.br/artigos/Superaquecimento/612/>. Acesso em: 23
abr. 2013.
