1. Réunion d’information sur le projet éolien «WP NORDENERGIE»

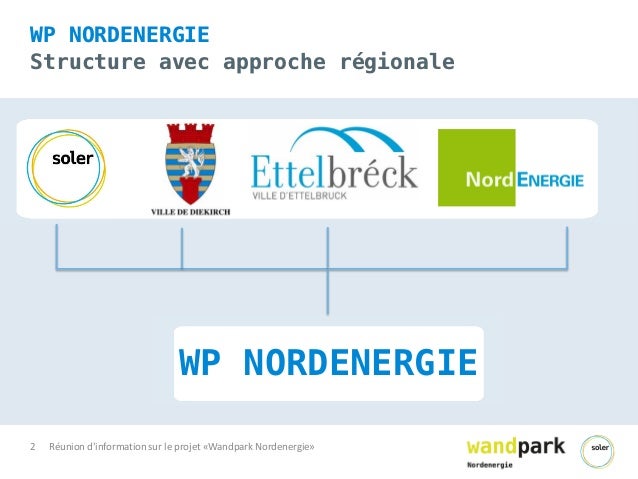

2. WP NORDENERGIE Structure avec approche régionale Réunion d'information sur le projet «Wandpark Nordenergie»2 WP NORDENERGIE

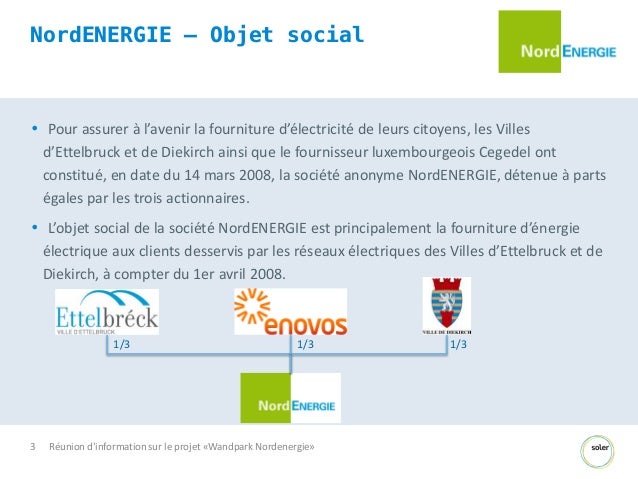

3. 3 NordENERGIE – Objet social Réunion d'information sur le projet «Wandpark Nordenergie» • Pour assurer à l’avenir la fourniture d’électricité de leurs citoyens, les Villes d’Ettelbruck et de Diekirch ainsi que le fournisseur luxembourgeois Cegedel ont constitué, en date du 14 mars 2008, la société anonyme NordENERGIE, détenue à parts égales par les trois actionnaires. • L’objet social de la société NordENERGIE est principalement la fourniture d’énergie électrique aux clients desservis par les réseaux électriques des Villes d’Ettelbruck et de Diekirch, à compter du 1er avril 2008. 1/31/31/3

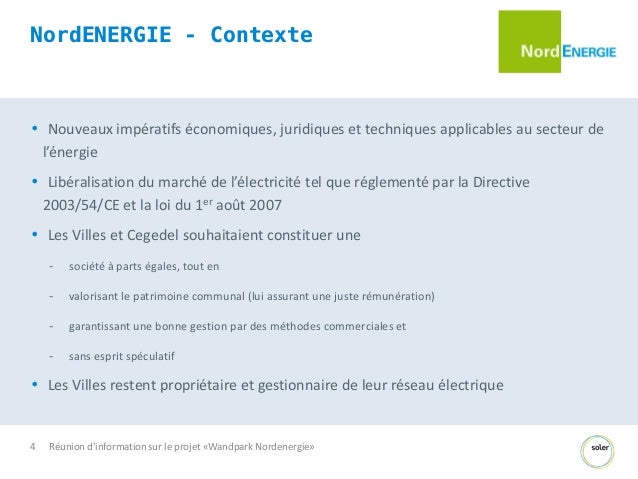

4. 4 NordENERGIE - Contexte Réunion d'information sur le projet «Wandpark Nordenergie» • Nouveaux impératifs économiques, juridiques et techniques applicables au secteur de l’énergie • Libéralisation du marché de l’électricité tel que réglementé par la Directive 2003/54/CE et la loi du 1er août 2007 • Les Villes et Cegedel souhaitaient constituer une - société à parts égales, tout en - valorisant le patrimoine communal (lui assurant une juste rémunération) - garantissant une bonne gestion par des méthodes commerciales et - sans esprit spéculatif • Les Villes restent propriétaire et gestionnaire de leur réseau électrique

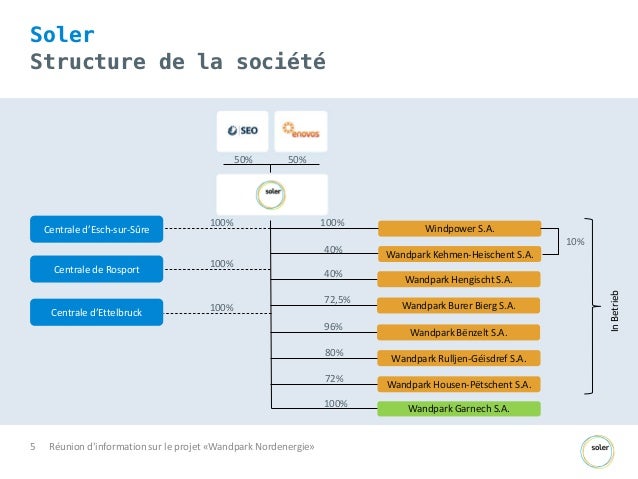

5. Soler Structure de la société Réunion d'information sur le projet «Wandpark Nordenergie» 50%50% Windpower S.A. 100% 40% 72,5% 40% 10% 100% 100% 100% Centrale d’Esch-sur-Sûre Centrale de Rosport Centrale d’Ettelbruck Wandpark Kehmen-Heischent S.A. Wandpark Hengischt S.A. Wandpark Burer Bierg S.A. 96% Wandpark Bënzelt S.A. 80% Wandpark Rulljen-Géisdref S.A. 72% Wandpark Housen-Pëtschent S.A. 5 100% Wandpark Garnech S.A. InBetrieb

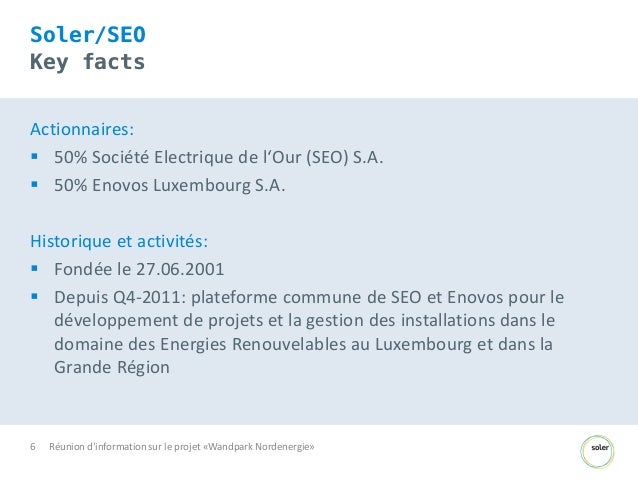

6. 6 Réunion d'information sur le projet «Wandpark Nordenergie» Actionnaires:  50% Société Electrique de l‘Our (SEO) S.A.  50% Enovos Luxembourg S.A. Historique et activités:  Fondée le 27.06.2001  Depuis Q4-2011: plateforme commune de SEO et Enovos pour le développement de projets et la gestion des installations dans le domaine des Energies Renouvelables au Luxembourg et dans la Grande Région Soler/SEO Key facts

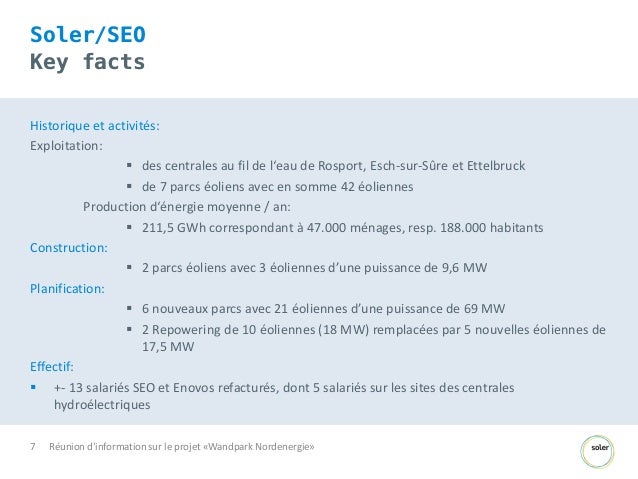

7. 7 Réunion d'information sur le projet «Wandpark Nordenergie» Historique et activités: Exploitation:  des centrales au fil de l‘eau de Rosport, Esch-sur-Sûre et Ettelbruck  de 7 parcs éoliens avec en somme 42 éoliennes Production d‘énergie moyenne / an:  211,5 GWh correspondant à 47.000 ménages, resp. 188.000 habitants Construction:  2 parcs éoliens avec 3 éoliennes d’une puissance de 9,6 MW Planification:  6 nouveaux parcs avec 21 éoliennes d’une puissance de 69 MW  2 Repowering de 10 éoliennes (18 MW) remplacées par 5 nouvelles éoliennes de 17,5 MW Effectif:  +- 13 salariés SEO et Enovos refacturés, dont 5 salariés sur les sites des centrales hydroélectriques Soler/SEO Key facts

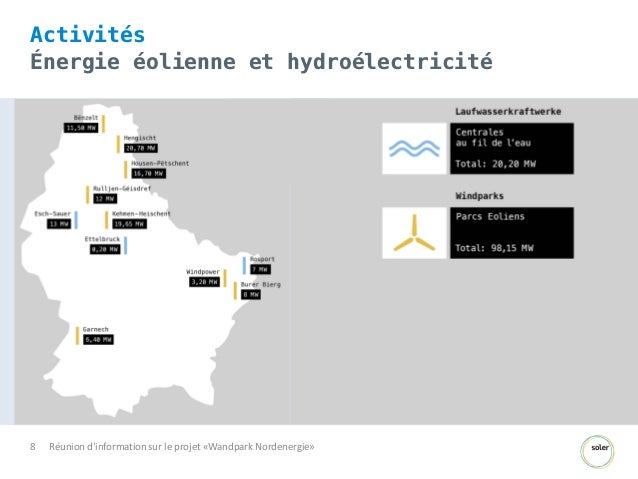

8. Activités Énergie éolienne et hydroélectricité Réunion d'information sur le projet «Wandpark Nordenergie»8

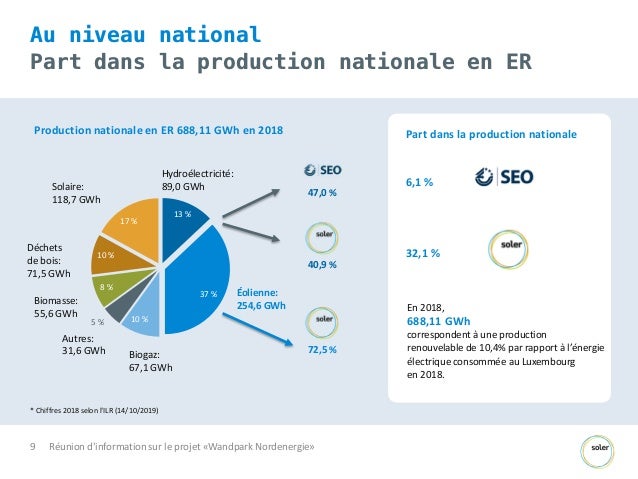

9. Au niveau national Part dans la production nationale en ER Réunion d'information sur le projet «Wandpark Nordenergie» Autres: 31,6 GWh Biogaz: 67,1 GWh * Chiffres 2018 selon l‘ILR (14/10/2019) Hydroélectricité: 89,0 GWh Éolienne: 254,6 GWh Solaire: 118,7 GWh Déchets de bois: 71,5 GWh 47,0 % 40,9 % 72,5 % 32,1 % 6,1 % Biomasse: 55,6 GWh 13 % 37 % 17 % 10 % 8 % 10 %5 % 9 Part dans la production nationale En 2018, 688,11 GWh correspondent à une production renouvelable de 10,4% par rapport à l’énergie électrique consommée au Luxembourg en 2018. Production nationale en ER 688,11 GWh en 2018

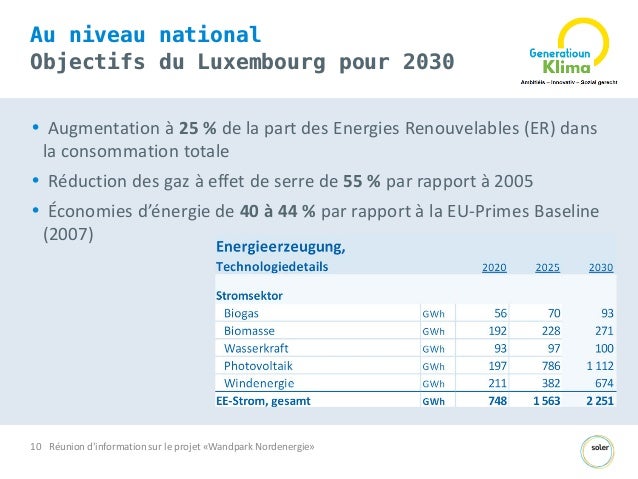

10. 10 Au niveau national Objectifs du Luxembourg pour 2030 Réunion d'information sur le projet «Wandpark Nordenergie» • Augmentation à 25 % de la part des Energies Renouvelables (ER) dans la consommation totale • Réduction des gaz à effet de serre de 55 % par rapport à 2005 • Économies d’énergie de 40 à 44 % par rapport à la EU-Primes Baseline (2007)

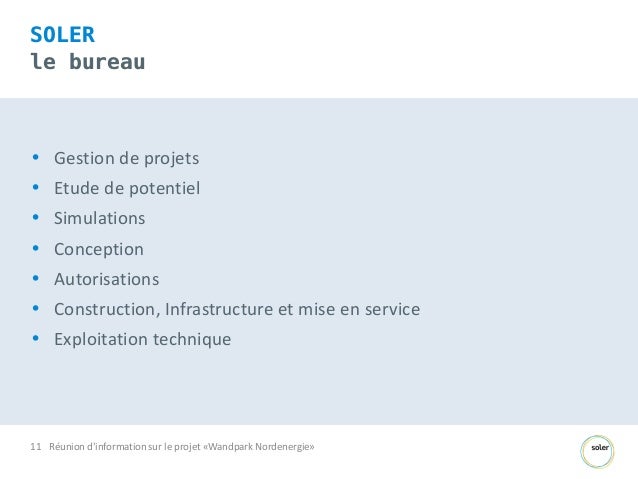

11. 11 SOLER le bureau Réunion d'information sur le projet «Wandpark Nordenergie» • Gestion de projets • Etude de potentiel • Simulations • Conception • Autorisations • Construction, Infrastructure et mise en service • Exploitation technique

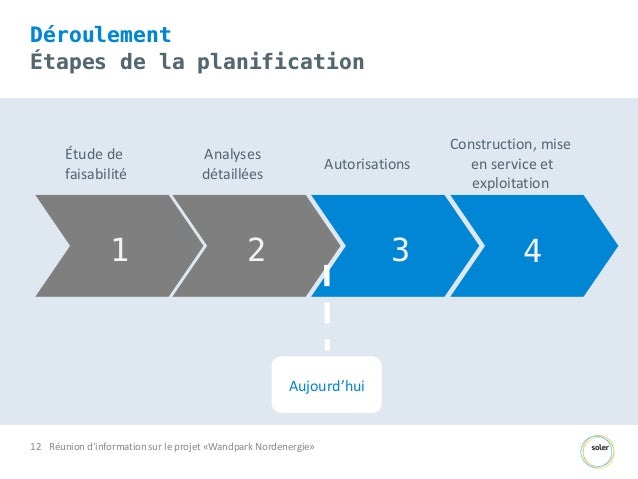

12. Déroulement Étapes de la planification Réunion d'information sur le projet «Wandpark Nordenergie» Aujourd’hui Analyses détaillées Étude de faisabilité Autorisations Construction, mise en service et exploitation 12 1 2 3 4

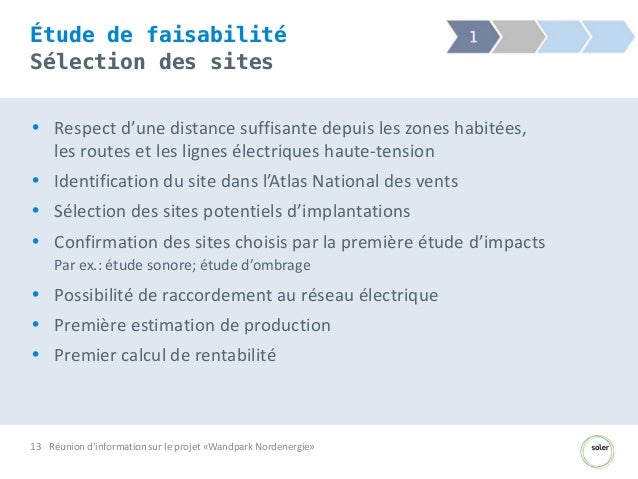

13. Étude de faisabilité Sélection des sites • Respect d’une distance suffisante depuis les zones habitées, les routes et les lignes électriques haute-tension • Identification du site dans l’Atlas National des vents • Sélection des sites potentiels d’implantations • Confirmation des sites choisis par la première étude d’impacts Par ex.: étude sonore; étude d’ombrage • Possibilité de raccordement au réseau électrique • Première estimation de production • Premier calcul de rentabilité Réunion d'information sur le projet «Wandpark Nordenergie» 1 13

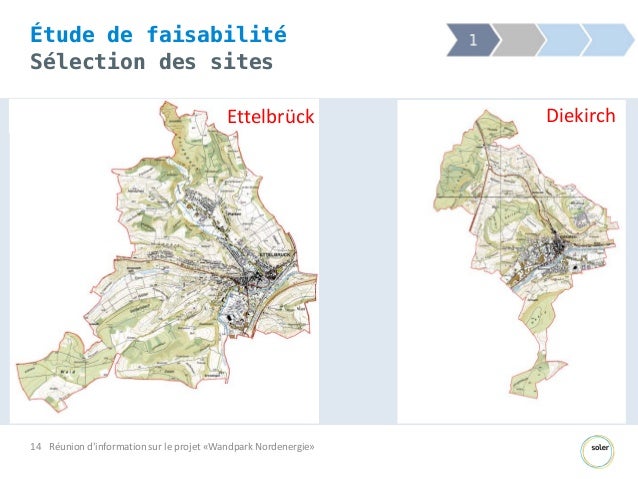

14. 14 Réunion d'information sur le projet «Wandpark Nordenergie» Étude de faisabilité Sélection des sites 1 DiekirchEttelbrück

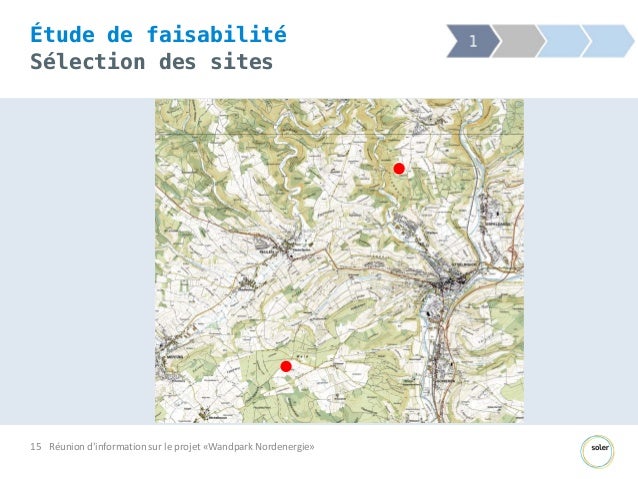

15. 15 Réunion d'information sur le projet «Wandpark Nordenergie» Étude de faisabilité Sélection des sites 1

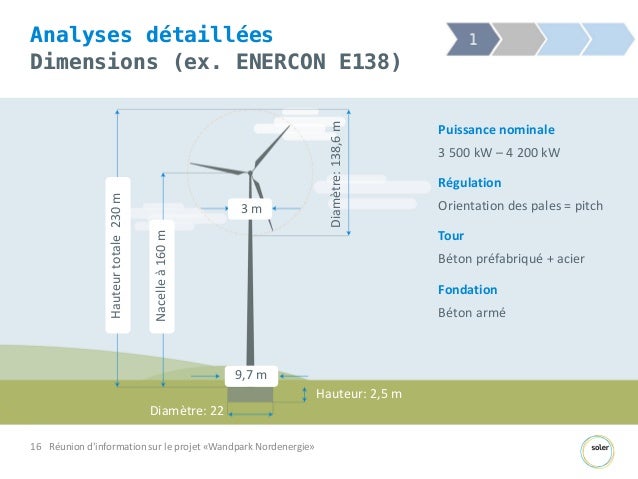

16. Analyses détaillées Dimensions (ex. ENERCON E138) Réunion d'information sur le projet «Wandpark Nordenergie» 1 16 2 Puissance nominale 3 500 kW – 4 200 kW Régulation Orientation des pales = pitch Tour Béton préfabriqué + acier Fondation Béton armé Nacelleà160m Diamètre: 22 Hauteurtotale230m 9,7 m 3 m Diamètre:138,6m Hauteur: 2,5 m 1 1

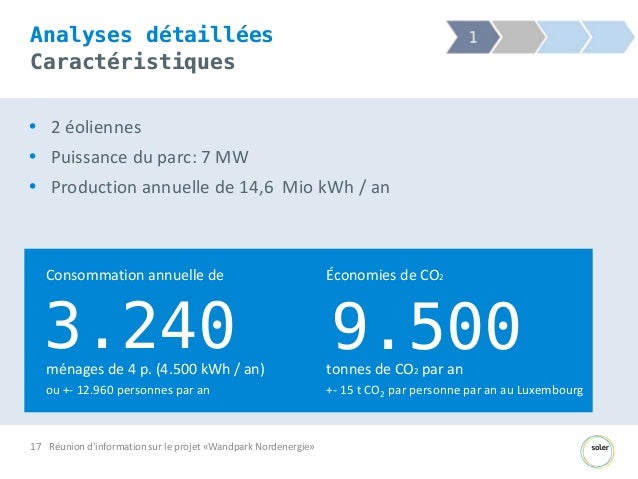

17. Analyses détaillées Caractéristiques • 2 éoliennes • Puissance du parc: 7 MW • Production annuelle de 14,6 Mio kWh / an 1 Consommation annuelle de Économies de CO2 2 ménages de 4 p. (4.500 kWh / an) ou +- 12.960 personnes par an Réunion d'information sur le projet «Wandpark Nordenergie»17 9.500tonnes de CO2 par an +- 15 t CO2 par personne par an au Luxembourg 1 3.240

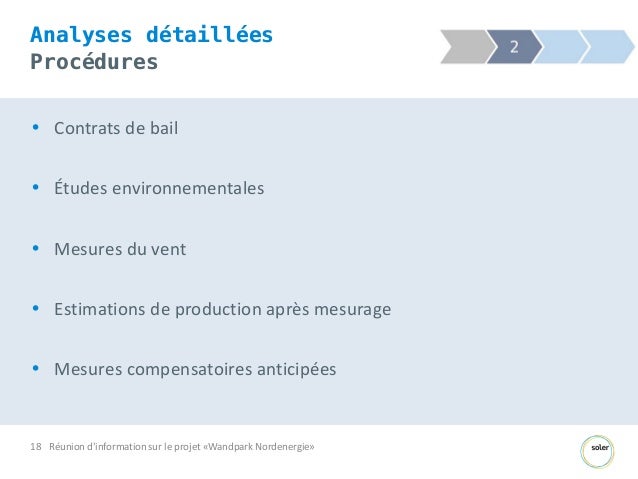

18. Analyses détaillées Procédures • Contrats de bail • Études environnementales • Mesures du vent • Estimations de production après mesurage • Mesures compensatoires anticipées Réunion d'information sur le projet «Wandpark Nordenergie» 1 18 2

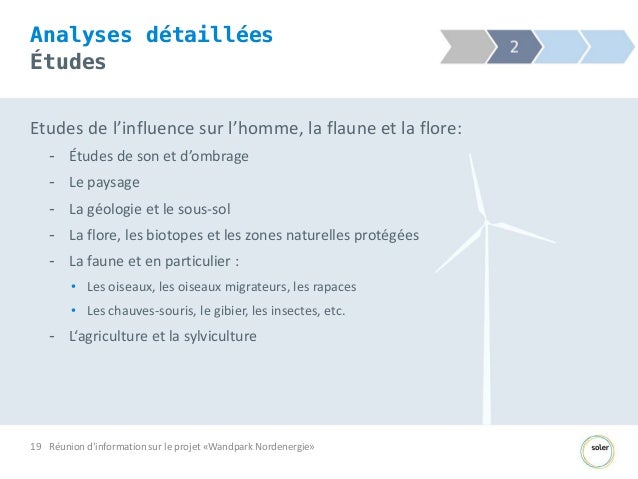

19. Analyses détaillées Études Etudes de l’influence sur l’homme, la flaune et la flore: - Études de son et d’ombrage - Le paysage - La géologie et le sous-sol - La flore, les biotopes et les zones naturelles protégées - La faune et en particulier : • Les oiseaux, les oiseaux migrateurs, les rapaces • Les chauves-souris, le gibier, les insectes, etc. - L‘agriculture et la sylviculture Réunion d'information sur le projet «Wandpark Nordenergie» 3 19 2

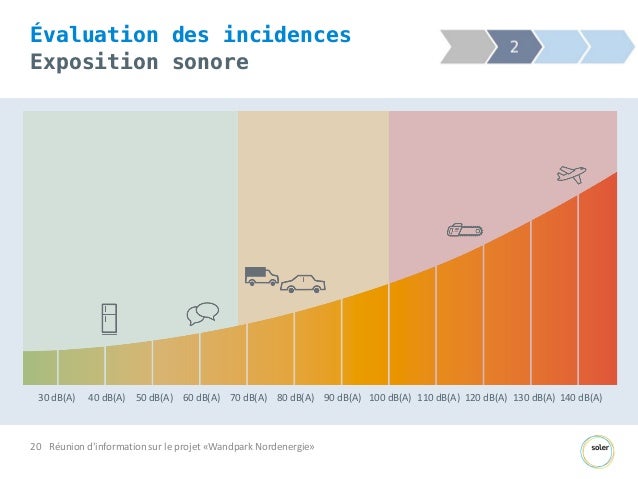

20. 20 Évaluation des incidences Exposition sonore Réunion d'information sur le projet «Wandpark Nordenergie» 30 dB(A) 100 dB(A) 130 dB(A) 140 dB(A)110 dB(A) 120 dB(A)40 dB(A) 50 dB(A) 60 dB(A) 70 dB(A) 90 dB(A)80 dB(A) 2

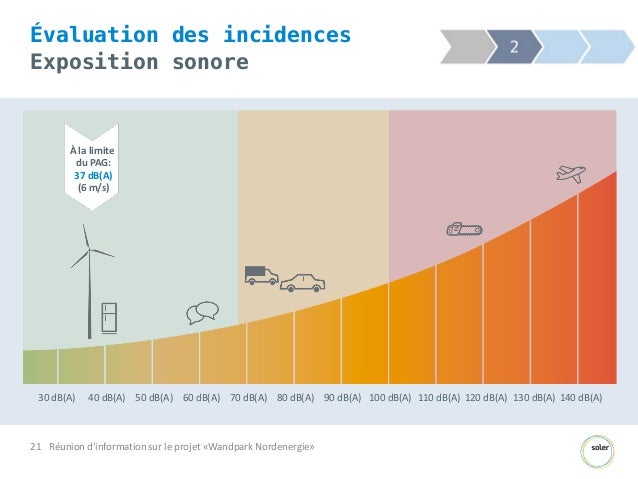

21. 21 Évaluation des incidences Exposition sonore Réunion d'information sur le projet «Wandpark Nordenergie» 30 dB(A) 100 dB(A) 130 dB(A) 140 dB(A)110 dB(A) 120 dB(A)40 dB(A) 50 dB(A) 60 dB(A) 70 dB(A) 90 dB(A)80 dB(A) À la limite du PAG: 37 dB(A) (6 m/s) 2

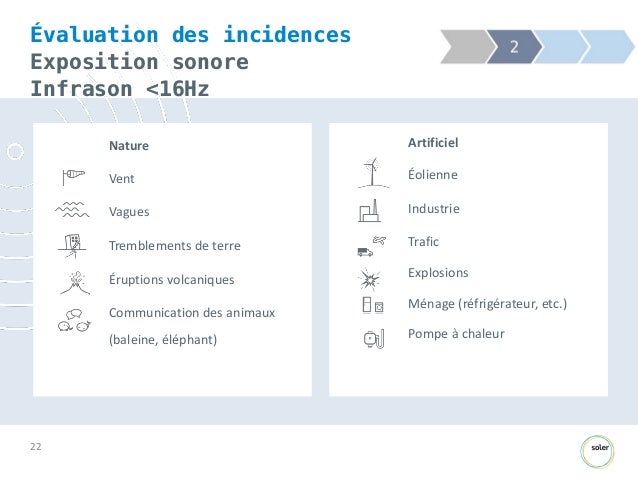

22. Évaluation des incidences Exposition sonore Infrason <16Hz 1 22 Artificiel Éolienne Industrie Trafic Explosions Ménage (réfrigérateur, etc.) Pompe à chaleur 1 Nature Vent Vagues Tremblements de terre Éruptions volcaniques Communication des animaux (baleine, éléphant)

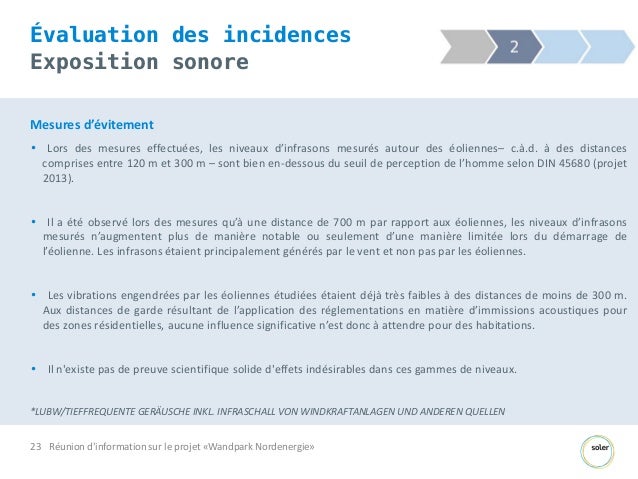

23. 23 Évaluation des incidences Exposition sonore Réunion d'information sur le projet «Wandpark Nordenergie» Mesures d’évitement • Lors des mesures effectuées, les niveaux d’infrasons mesurés autour des éoliennes– c.à.d. à des distances comprises entre 120 m et 300 m – sont bien en-dessous du seuil de perception de l’homme selon DIN 45680 (projet 2013). • Il a été observé lors des mesures qu’à une distance de 700 m par rapport aux éoliennes, les niveaux d’infrasons mesurés n’augmentent plus de manière notable ou seulement d’une manière limitée lors du démarrage de l’éolienne. Les infrasons étaient principalement générés par le vent et non pas par les éoliennes. • Les vibrations engendrées par les éoliennes étudiées étaient déjà très faibles à des distances de moins de 300 m. Aux distances de garde résultant de l’application des réglementations en matière d’immissions acoustiques pour des zones résidentielles, aucune influence significative n’est donc à attendre pour des habitations. • Il n'existe pas de preuve scientifique solide d'effets indésirables dans ces gammes de niveaux. *LUBW/TIEFFREQUENTE GERÄUSCHE INKL. INFRASCHALL VON WINDKRAFTANLAGEN UND ANDEREN QUELLEN 2

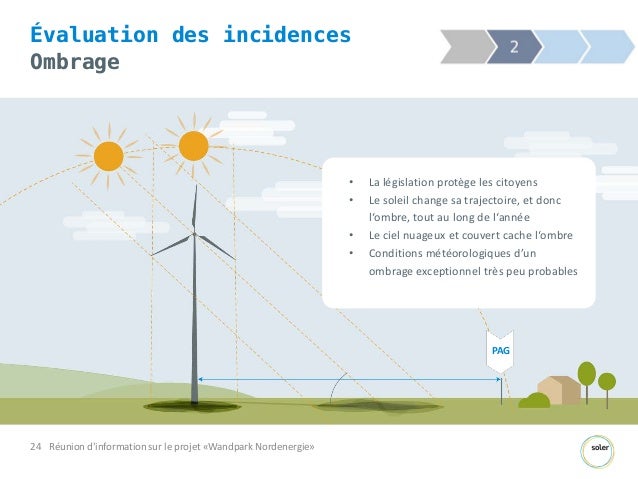

24. Évaluation des incidences Ombrage Réunion d'information sur le projet «Wandpark Nordenergie»24 • La législation protège les citoyens • Le soleil change sa trajectoire, et donc l‘ombre, tout au long de l‘année • Le ciel nuageux et couvert cache l‘ombre • Conditions météorologiques d’un ombrage exceptionnel très peu probables PAG 2

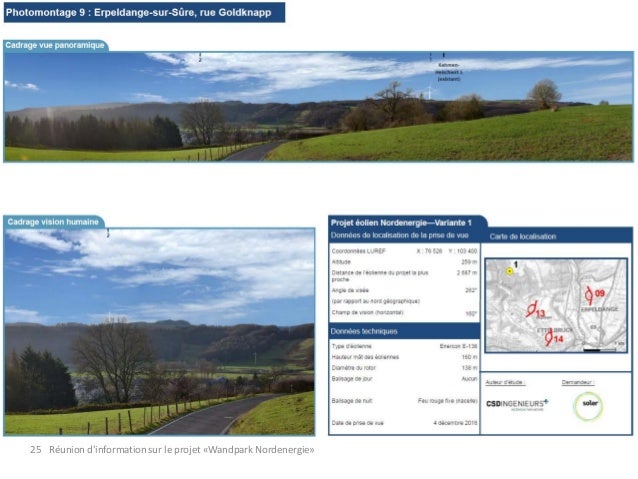

25. 25 Réunion d'information sur le projet «Wandpark Nordenergie»

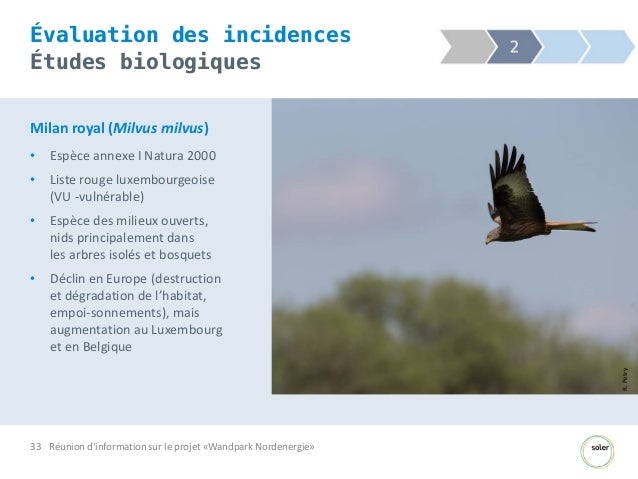

33. 33 Évaluation des incidences Études biologiques Réunion d'information sur le projet «Wandpark Nordenergie» 2 Milan royal (Milvus milvus) • Espèce annexe I Natura 2000 • Liste rouge luxembourgeoise (VU -vulnérable) • Espèce des milieux ouverts, nids principalement dans les arbres isolés et bosquets • Déclin en Europe (destruction et dégradation de l’habitat, empoi-sonnements), mais augmentation au Luxembourg et en Belgique R.Petry

34. 34 Évaluation des incidences Études biologiques Réunion d'information sur le projet «Wandpark Nordenergie» 2 Milan noir (Milvus migrans) • Espèce annexe I Natura 2000 • Liste rouge luxembourgeoise (NT - proche d’être menacé) • Espèce des milieux ouverts avec points d’eau, nids dans les arbres isolés et bosquets • Populations stables en Europe, en légère augmentation au Grand-Duché de Luxembourg

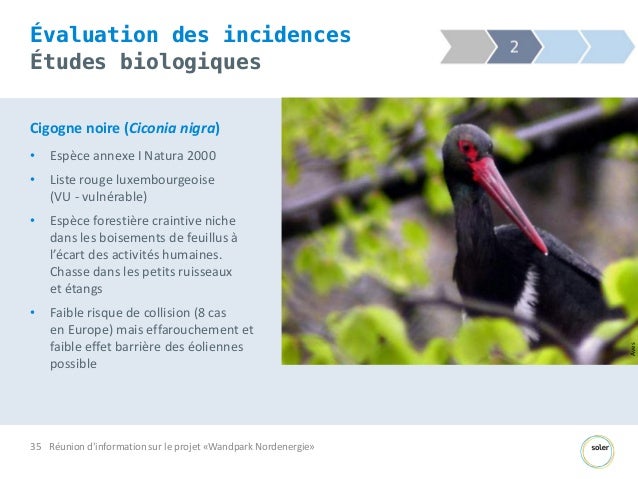

35. 35 Évaluation des incidences Études biologiques Réunion d'information sur le projet «Wandpark Nordenergie» 2 Cigogne noire (Ciconia nigra) • Espèce annexe I Natura 2000 • Liste rouge luxembourgeoise (VU - vulnérable) • Espèce forestière craintive niche dans les boisements de feuillus à l’écart des activités humaines. Chasse dans les petits ruisseaux et étangs • Faible risque de collision (8 cas en Europe) mais effarouchement et faible effet barrière des éoliennes possible Aves

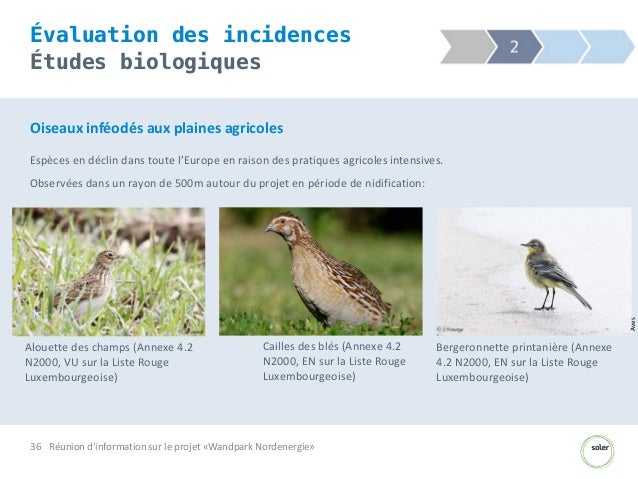

36. 36 Évaluation des incidences Études biologiques Réunion d'information sur le projet «Wandpark Nordenergie» 2 Oiseaux inféodés aux plaines agricoles Espèces en déclin dans toute l’Europe en raison des pratiques agricoles intensives. Observées dans un rayon de 500m autour du projet en période de nidification: Alouette des champs (Annexe 4.2 N2000, VU sur la Liste Rouge Luxembourgeoise) Bergeronnette printanière (Annexe 4.2 N2000, EN sur la Liste Rouge Luxembourgeoise) Cailles des blés (Annexe 4.2 N2000, EN sur la Liste Rouge Luxembourgeoise) Aves

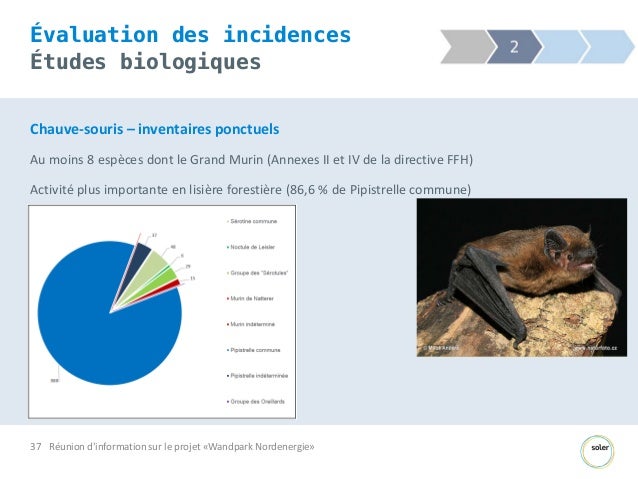

37. 37 Évaluation des incidences Études biologiques Réunion d'information sur le projet «Wandpark Nordenergie» 2 Chauve-souris – inventaires ponctuels Au moins 8 espèces dont le Grand Murin (Annexes II et IV de la directive FFH) Activité plus importante en lisière forestière (86,6 % de Pipistrelle commune)

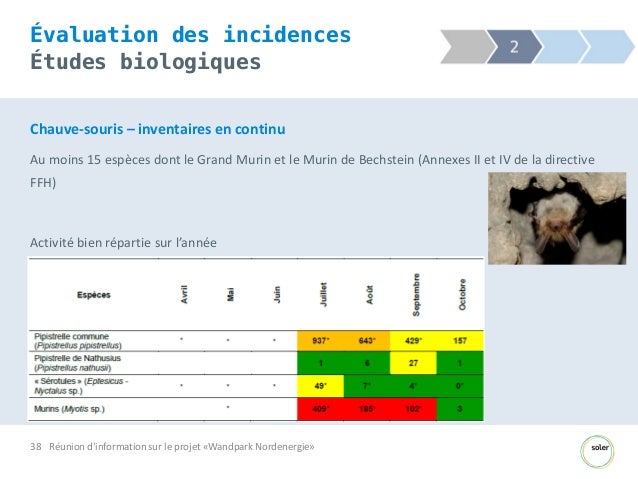

38. 38 Évaluation des incidences Études biologiques Réunion d'information sur le projet «Wandpark Nordenergie» 2 Chauve-souris – inventaires en continu Au moins 15 espèces dont le Grand Murin et le Murin de Bechstein (Annexes II et IV de la directive FFH) Activité bien répartie sur l’année

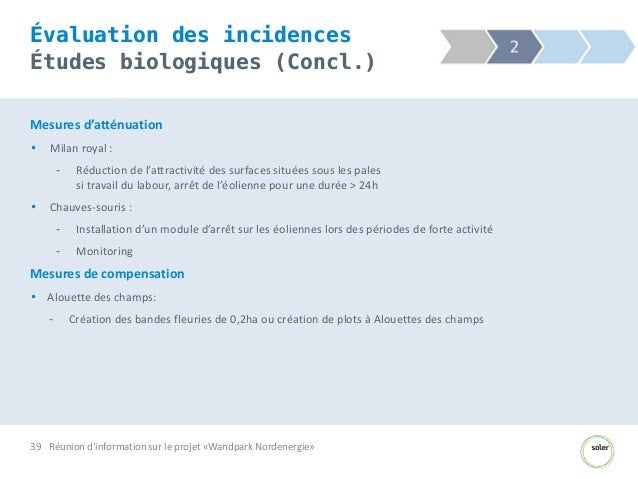

39. 39 Évaluation des incidences Études biologiques (Concl.) Réunion d'information sur le projet «Wandpark Nordenergie» Mesures d’atténuation • Milan royal : - Réduction de l’attractivité des surfaces situées sous les pales si travail du labour, arrêt de l’éolienne pour une durée > 24h • Chauves-souris : - Installation d’un module d’arrêt sur les éoliennes lors des périodes de forte activité - Monitoring Mesures de compensation • Alouette des champs: - Création des bandes fleuries de 0,2ha ou création de plots à Alouettes des champs 2

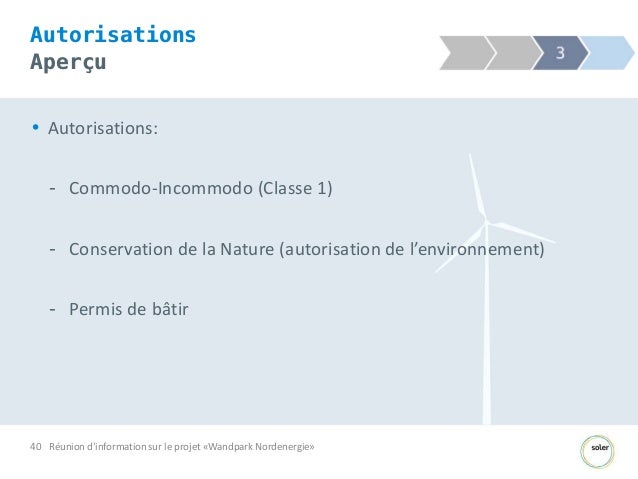

40. Autorisations Aperçu • Autorisations: - Commodo-Incommodo (Classe 1) - Conservation de la Nature (autorisation de l’environnement) - Permis de bâtir Réunion d'information sur le projet «Wandpark Nordenergie»40 3

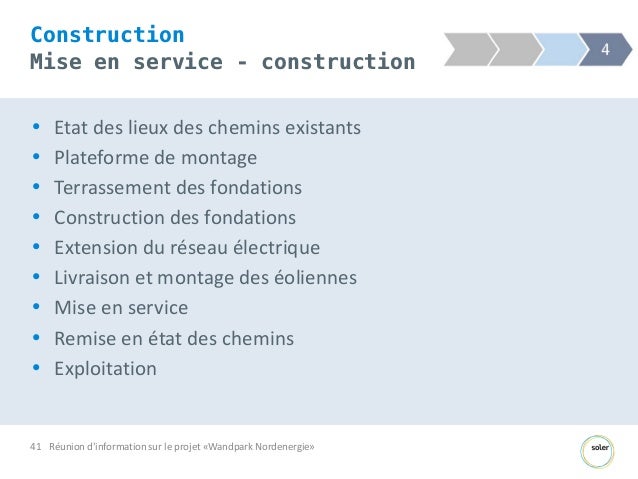

41. Construction Mise en service - construction • Etat des lieux des chemins existants • Plateforme de montage • Terrassement des fondations • Construction des fondations • Extension du réseau électrique • Livraison et montage des éoliennes • Mise en service • Remise en état des chemins • Exploitation Réunion d'information sur le projet «Wandpark Nordenergie» 4 41

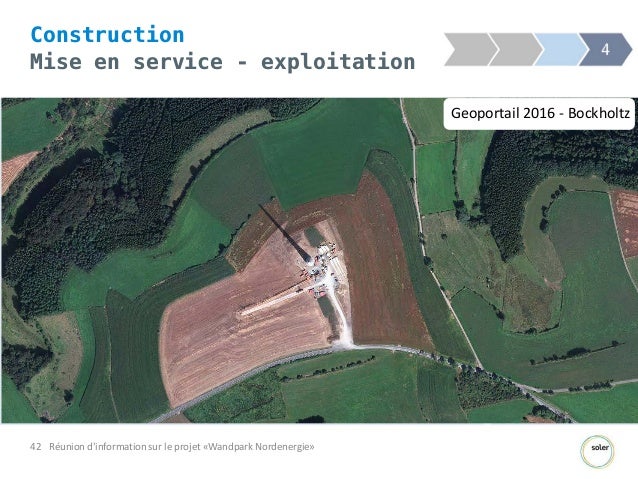

42. Réunion d'information sur le projet «Wandpark Nordenergie»42 Construction Mise en service - exploitation 4 Geoportail 2016 - Bockholtz

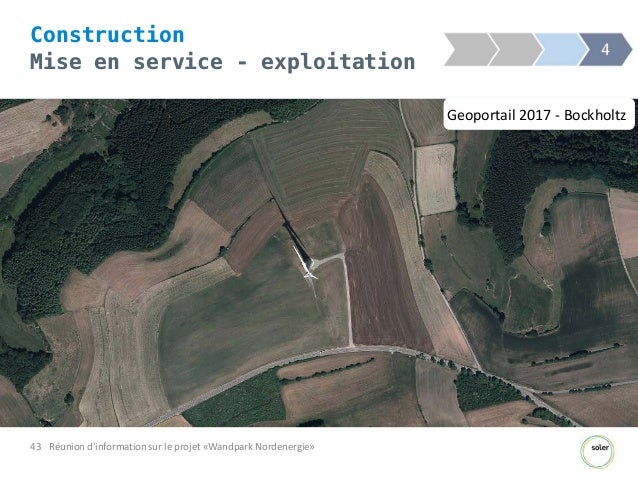

43. Réunion d'information sur le projet «Wandpark Nordenergie»43 3 Construction Mise en service - exploitation 4 Geoportail 2017 - Bockholtz

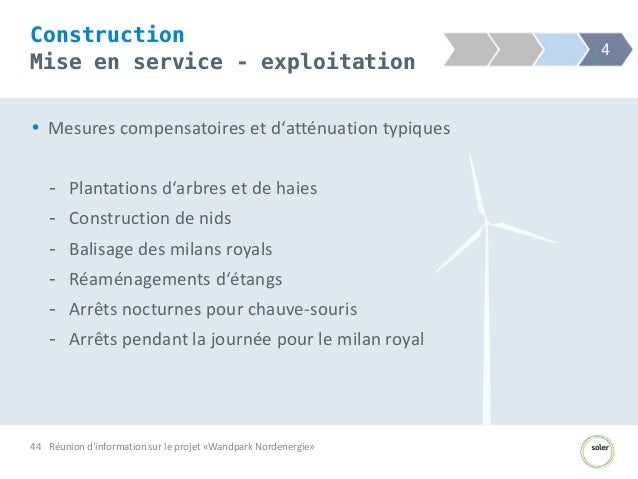

44. 44 Construction Mise en service - exploitation • Mesures compensatoires et d‘atténuation typiques - Plantations d‘arbres et de haies - Construction de nids - Balisage des milans royals - Réaménagements d‘étangs - Arrêts nocturnes pour chauve-souris - Arrêts pendant la journée pour le milan royal Réunion d'information sur le projet «Wandpark Nordenergie»

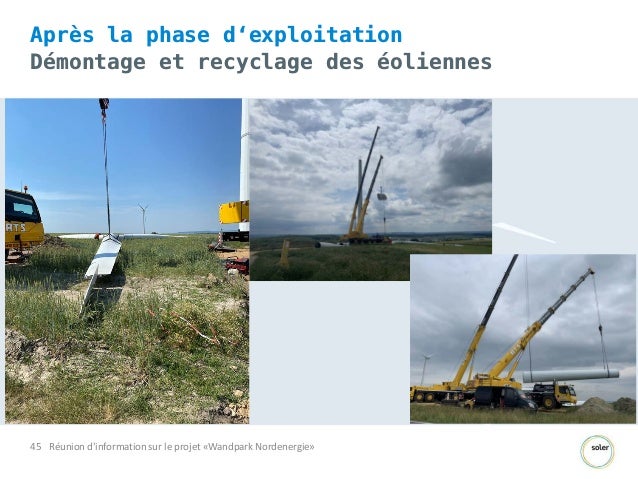

45. 45 Réunion d'information sur le projet «Wandpark Nordenergie» Après la phase d‘exploitation Démontage et recyclage des éoliennes

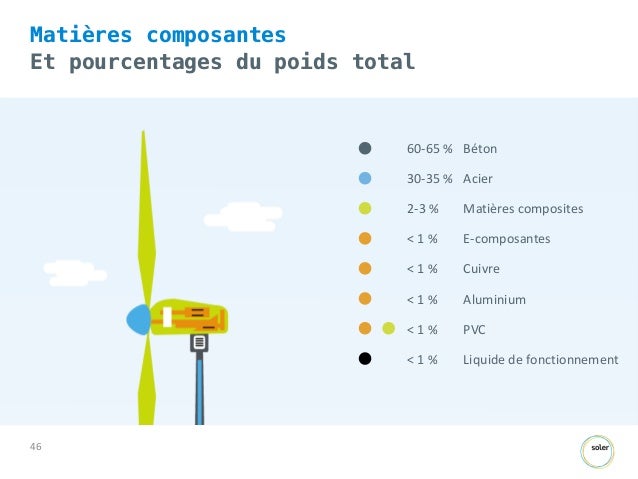

46. Matières composantes Et pourcentages du poids total 1 46 2 1 60-65 % 30-35 % 2-3 % < 1 % < 1 % < 1 % < 1 % < 1 % Béton Acier Matières composites E-composantes Cuivre Aluminium PVC Liquide de fonctionnement

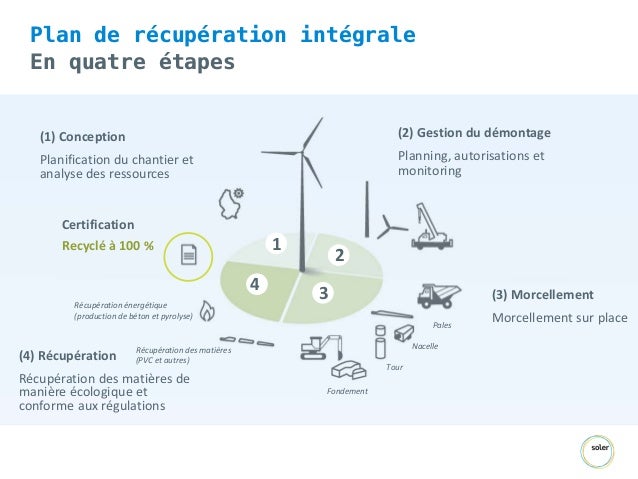

47. Plan de récupération intégrale En quatre étapes 1 2 1 1 (1) Conception Planification du chantier et analyse des ressources (2) Gestion du démontage Planning, autorisations et monitoring (3) Morcellement Morcellement sur place 2 4 3 Certification Recyclé à 100 % (4) Récupération Récupération des matières de manière écologique et conforme aux régulations Pales Nacelle Tour Fondement Récupération énergétique (production de béton et pyrolyse) Récupération des matières (PVC et autres)

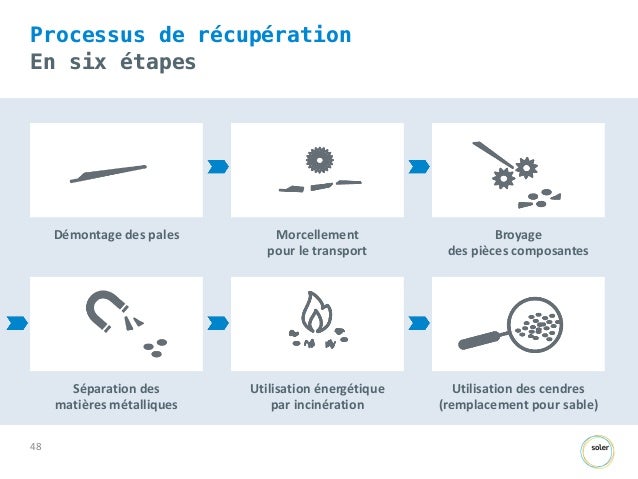

48. Processus de récupération En six étapes 1 48 Démontage des pales 1 Morcellement pour le transport Broyage des pièces composantes Séparation des matières métalliques Utilisation énergétique par incinération Utilisation des cendres (remplacement pour sable)

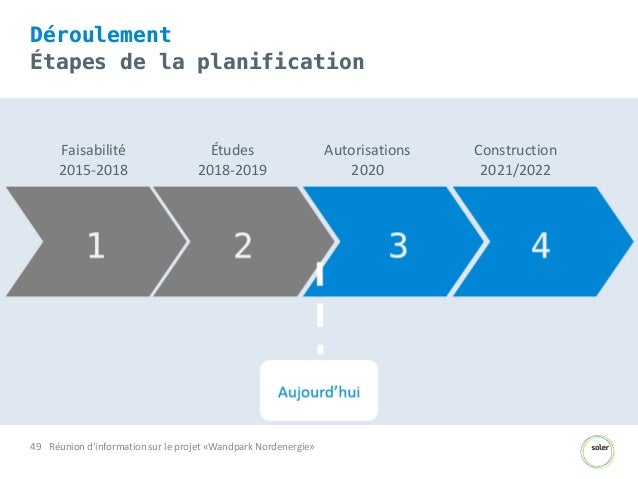

49. Déroulement Étapes de la planification Réunion d'information sur le projet «Wandpark Nordenergie» Études 2018-2019 Faisabilité 2015-2018 Autorisations 2020 Construction 2021/2022 49

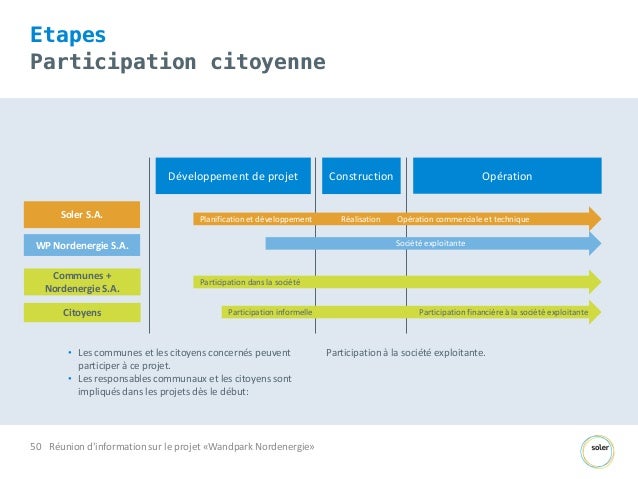

50. Etapes Participation citoyenne Réunion d'information sur le projet «Wandpark Nordenergie»50 Développement de projet Construction Opération Soler S.A. Planification et développement Réalisation Opération commerciale et technique WP Nordenergie S.A. Société exploitante Communes + Nordenergie S.A. Participation dans la société Citoyens Participation informelle Participation financière à la société exploitante Participation à la société exploitante.• Les communes et les citoyens concernés peuvent participer à ce projet. • Les responsables communaux et les citoyens sont impliqués dans les projets dès le début:

51. WP NORDENERGIE Structure avec approche régionale Réunion d'information sur le projet «Wandpark Nordenergie»51 WP NORDENERGIE

52. pour votre attention Merci! Contact : info@soler.lu www.soler.lu WP NORDENERGIE APPROCHE REGIONAL, PARTICIPATIVE ET DURABLE
