1.
QGIS 2.4:
Sistema de Referência Coordenadas Personalizado
Jorge Santos
2014
Versão 1.0

2.
1.1. Conheça o Datum SAD 1969 do QGIS 2

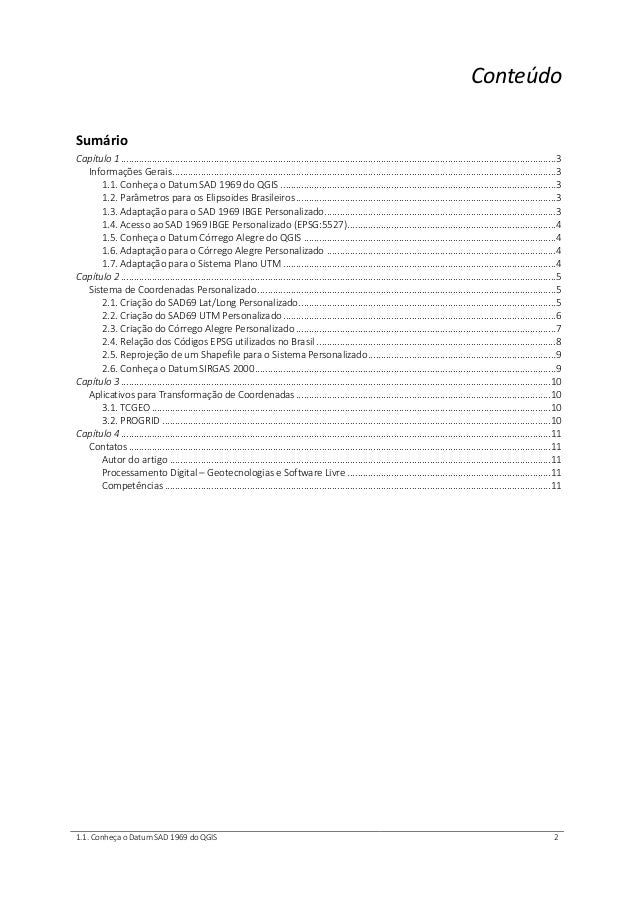

Conteúdo
Sumário
Capítulo 1 ......................................... 3
Informações Gerais ..................................................... 3
1.1. Conheça o Datum SAD 1969 do QGIS ........................................... 3
1.2. Parâmetros para os Elipsoides Brasileiros ..................................... 3
1.3. Adaptação para o SAD 1969 IBGE Personalizado.......................................................... 3
1.4. Acesso ao SAD 1969 IBGE Personalizado (EPSG:5527)................................................. 4
1.5. Conheça o Datum Córrego Alegre do QGIS .................................. 4
1.6. Adaptação para o Córrego Alegre Personalizado ......................................................... 4
1.7. Adaptação para o Sistema Plano UTM .......................................... 4
Capítulo 2 ......................................... 5
Sistema de Coordenadas Personalizado .................................................... 5
2.1. Criação do SAD69 Lat/Long Personalizado .................................... 5
2.2. Criação do SAD69 UTM Personalizado .......................................... 6
2.3. Criação do Córrego Alegre Personalizado ..................................... 7
2.4. Relação dos Códigos EPSG utilizados no Brasil ............................................................. 8
2.5. Reprojeção de um Shapefile para o Sistema Personalizado ......................................... 9
2.6. Conheça o Datum SIRGAS 2000 ..................................................... 9
Capítulo 3 ....................................... 10
Aplicativos para Transformação de Coordenadas ................................... 10
3.1. TCGEO ........................................................... 10
3.2. PROGRID ....................................................... 10

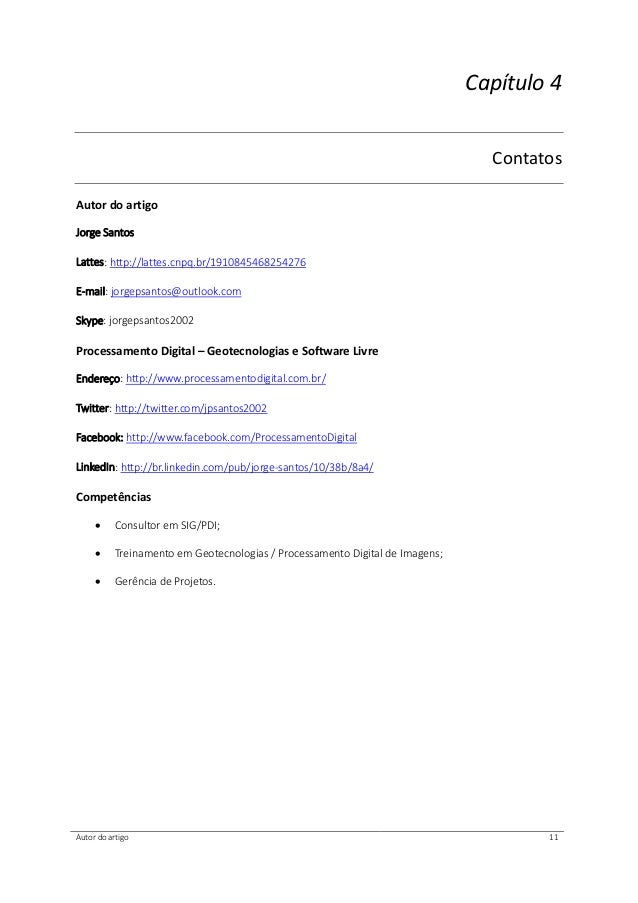

Capítulo 4 ....................................... 11
Contatos .................................... 11
Autor do artigo .................................................... 11
Processamento Digital – Geotecnologias e Software Livre ............................................... 11
Competências ...................................................... 11

3.
Capítulo 1
Informações Gerais

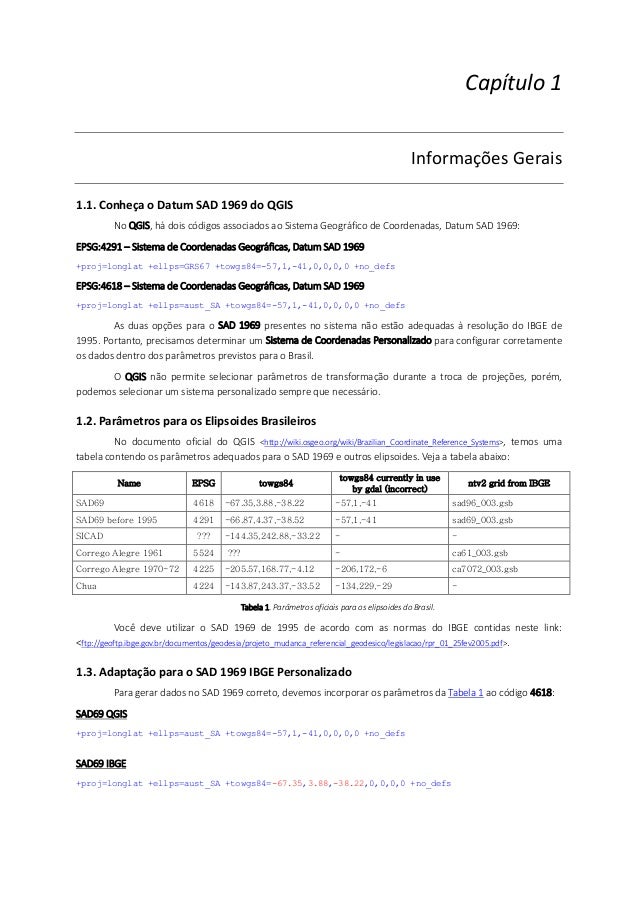

1.1. Conheça o Datum SAD 1969 do QGIS
No QGIS, há dois códigos associados ao Sistema Geográfico de Coordenadas, Datum SAD 1969:
EPSG:4291 – Sistema de Coordenadas Geográficas, Datum SAD 1969
+proj=longlat ellps=GRS67 towgs84=-57,1,-41,0,0,0,0 +no_defs
EPSG:4618 – Sistema de Coordenadas Geográficas, Datum SAD 1969
+proj=longlat ellps=aust_SA towgs84=-57,1,-41,0,0,0,0 +no_defs
As duas opções para o SAD 1969 presentes no sistema não estão adequadas à resolução do IBGE de 1995. Portanto, precisamos determinar um Sistema de Coordenadas Personalizado para configurar corretamente os dados dentro dos parâmetros previstos para o Brasil.
O QGIS não permite selecionar parâmetros de transformação durante a troca de projeções, porém, podemos selecionar um sistema personalizado sempre que necessário.
1.2. Parâmetros para os Elipsoides Brasileiros
No documento oficial do QGIS <http://wiki.osgeo.org/wiki/Brazilian_Coordinate_Reference_Systems>, temos uma tabela contendo os parâmetros adequados para o SAD 1969 e outros elipsoides. Veja a tabela abaixo:
Name
EPSG
towgs84
towgs84 currently in use by gdal (incorrect)
ntv2 grid from IBGE
SAD69
4618
-67.35,3.88,-38.22
-57,1,-41
sad96_003.gsb
SAD69 before 1995
4291
-66.87,4.37,-38.52
-57,1,-41
sad69_003.gsb
SICAD
???
-144.35,242.88,-33.22
-
-
Corrego Alegre 1961
5524
???
-
ca61_003.gsb
Corrego Alegre 1970-72
4225
-205.57,168.77,-4.12
-206,172,-6
ca7072_003.gsb
Chua
4224
-143.87,243.37,-33.52
-134,229,-29
-
Tabela 1. Parâmetros oficiais para os elipsoides do Brasil.
Você deve utilizar o SAD 1969 de 1995 acordo com as normas do IBGE contidas neste link: <ftp://geoftp.ibge.gov.br/documentos/geodesia/projeto_mudanca_referencial_geodesico/legislacao/rpr_01_25fev2005.pdf>.
1.3. Adaptação para o SAD 1969 IBGE Personalizado
Para gerar dados no SAD 1969 correto, devemos incorporar os parâmetros da Tabela 1 ao código 4618:
SAD69 QGIS
+proj=longlat ellps=aust_SA +towgs84=-57,1,-41,0,0,0,0 +no_defs
SAD69 IBGE
+proj=longlat ellps=aust_SA towgs84=-67.35,3.88,-38.22,0,0,0,0 +no_defs

4.
1.4. Acesso ao SAD 1969 IBGE Personalizado (EPSG:5527) 4

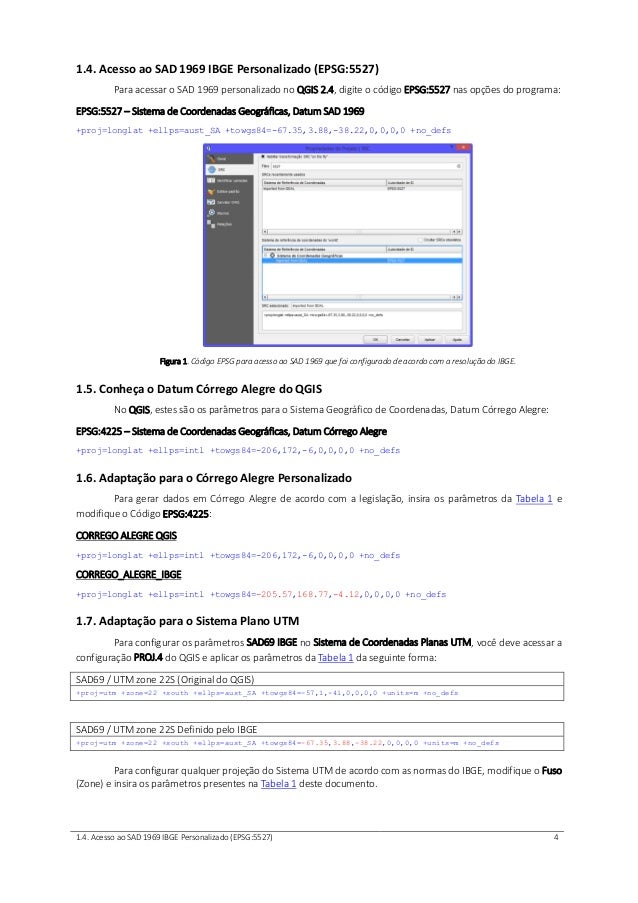

1.4. Acesso ao SAD 1969 IBGE Personalizado (EPSG:5527)
Para acessar o SAD 1969 personalizado no QGIS 2.4, digite o código EPSG:5527 nas opções do programa:
EPSG:5527 – Sistema de Coordenadas Geográficas, Datum SAD 1969
+proj=longlat ellps=aust_SA towgs84=-67.35,3.88,-38.22,0,0,0,0 +no_defs
Figura 1. Código EPSG para acesso ao SAD 1969 que foi configurado de acordo com a resolução do IBGE.
1.5. Conheça o Datum Córrego Alegre do QGIS
No QGIS, estes são os parâmetros para o Sistema Geográfico de Coordenadas, Datum Córrego Alegre:
EPSG:4225 – Sistema de Coordenadas Geográficas, Datum Córrego Alegre
+proj=longlat ellps=intl towgs84=-206,172,-6,0,0,0,0 +no_defs
1.6. Adaptação para o Córrego Alegre Personalizado
Para gerar dados em Córrego Alegre de acordo com a legislação, insira os parâmetros da Tabela 1 e modifique o Código EPSG:4225:
CORREGO ALEGRE QGIS
+proj=longlat ellps=intl towgs84=-206,172,-6,0,0,0,0 +no_defs
CORREGO_ALEGRE_IBGE
+proj=longlat ellps=intl towgs84=-205.57,168.77,-4.12,0,0,0,0 +no_defs
1.7. Adaptação para o Sistema Plano UTM
Para configurar os parâmetros SAD69 IBGE no Sistema de Coordenadas Planas UTM, você deve acessar a configuração PROJ.4 do QGIS e aplicar os parâmetros da Tabela 1 da seguinte forma:
SAD69 / UTM zone 22S (Original do QGIS)
+proj=utm zone=22 south ellps=aust_SA +towgs84=-57,1,-41,0,0,0,0 +units=m no_defs
SAD69 / UTM zone 22S Definido pelo IBGE
+proj=utm zone=22 south ellps=aust_SA towgs84=-67.35,3.88,-38.22,0,0,0,0 +units=m no_defs
Para configurar qualquer projeção do Sistema UTM de acordo com as normas do IBGE, modifique o Fuso (Zone) e insira os parâmetros presentes na Tabela 1 deste documento.

5.
2.1. Criação do SAD69 Lat/Long Personalizado 5
Capítulo 2
Sistema de Coordenadas Personalizado

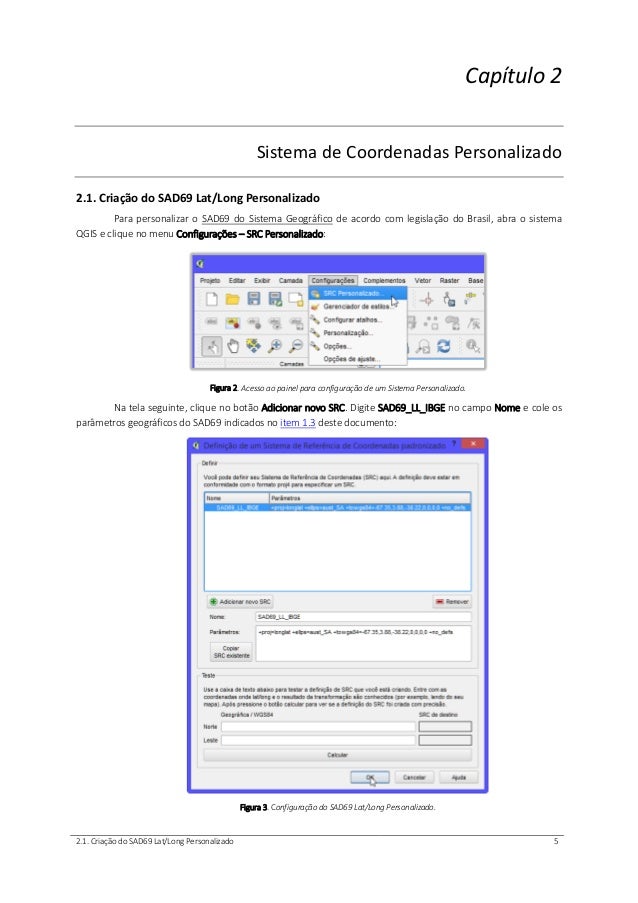

2.1. Criação do SAD69 Lat/Long Personalizado
Para personalizar o SAD69 do Sistema Geográfico de acordo com legislação do Brasil, abra o sistema QGIS e clique no menu Configurações – SRC Personalizado:
Figura 2. Acesso ao painel para configuração de um Sistema Personalizado.
Na tela seguinte, clique no botão Adicionar novo SRC. Digite SAD69_LL_IBGE no campo Nome e cole os parâmetros geográficos do SAD69 indicados no item 1.3 deste documento:
Figura 3. Configuração do SAD69 Lat/Long Personalizado.

6.
2.2. Criação do SAD69 UTM Personalizado 6

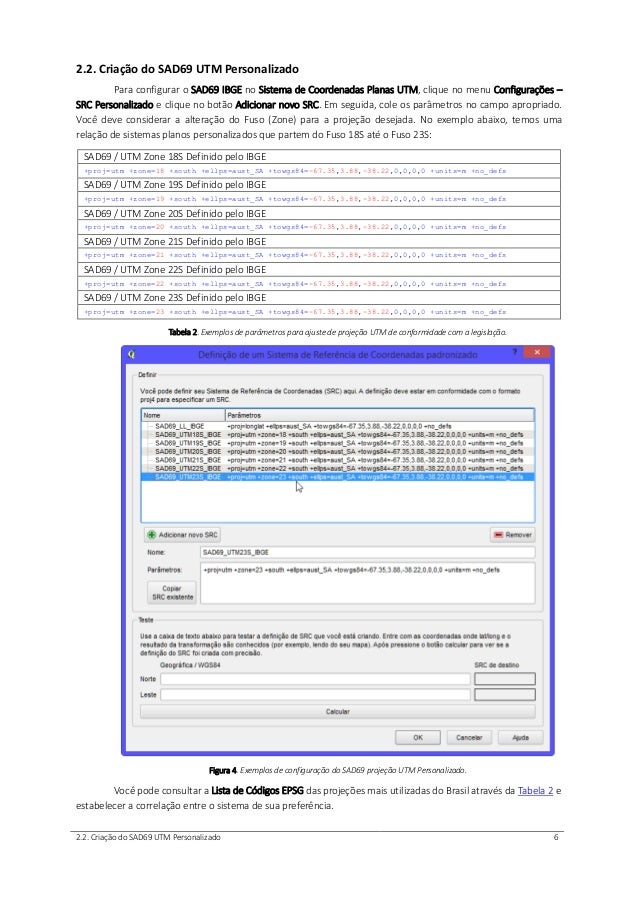

2.2. Criação do SAD69 UTM Personalizado
Para configurar o SAD69 IBGE no Sistema de Coordenadas Planas UTM, clique no menu Configurações – SRC Personalizado e clique no botão Adicionar novo SRC. Em seguida, cole os parâmetros no campo apropriado. Você deve considerar a alteração do Fuso (Zone) para a projeção desejada. No exemplo abaixo, temos uma relação de sistemas planos personalizados que partem do Fuso 18S até o 23S:
SAD69 / UTM Zone 18S Definido pelo IBGE
+proj=utm zone=18 +south ellps=aust_SA towgs84=-67.35,3.88,-38.22,0,0,0,0 +units=m no_defs
SAD69 / UTM Zone 19S Definido pelo IBGE
+proj=utm zone=19 +south ellps=aust_SA towgs84=-67.35,3.88,-38.22,0,0,0,0 +units=m no_defs
SAD69 / UTM Zone 20S Definido pelo IBGE
+proj=utm zone=20 +south ellps=aust_SA towgs84=-67.35,3.88,-38.22,0,0,0,0 +units=m no_defs
SAD69 / UTM Zone 21S Definido pelo IBGE
+proj=utm zone=21 +south ellps=aust_SA towgs84=-67.35,3.88,-38.22,0,0,0,0 +units=m no_defs
SAD69 / UTM Zone 22S Definido pelo IBGE
+proj=utm zone=22 +south ellps=aust_SA +towgs84=-67.35,3.88,-38.22,0,0,0,0 +units=m no_defs
SAD69 / UTM Zone 23S Definido pelo IBGE
+proj=utm zone=23 +south ellps=aust_SA towgs84=-67.35,3.88,-38.22,0,0,0,0 +units=m no_defs
Tabela 2. Exemplos de parâmetros para ajuste de projeção UTM de conformidade com a legislação.
Figura 4. Exemplos de configuração do SAD69 projeção UTM Personalizado.
Você pode consultar a Lista de Códigos EPSG das projeções mais utilizadas do Brasil através da Tabela 2 e estabelecer a correlação entre o sistema de sua preferência.

7.
2.3. Criação do Córrego Alegre Personalizado 7

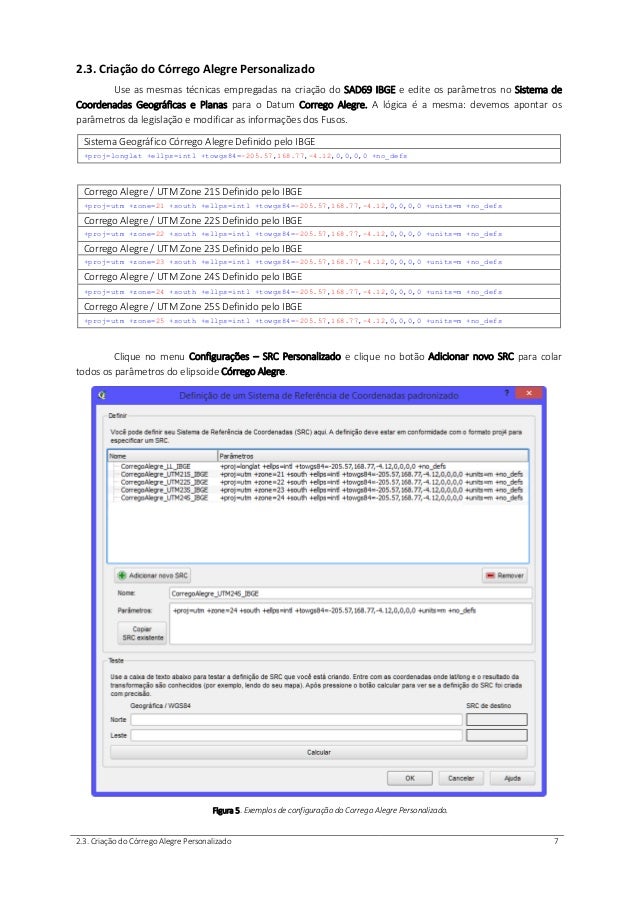

2.3. Criação do Córrego Alegre Personalizado
Use as mesmas técnicas empregadas na criação do SAD69 IBGE e edite os parâmetros no Sistema de Coordenadas Geográficas e Planas para o Datum Corrego Alegre. A lógica é a mesma: devemos apontar os parâmetros da legislação e modificar as informações dos Fusos.
Sistema Geográfico Córrego Alegre Definido pelo IBGE
+proj=longlat ellps=intl towgs84=-205.57,168.77,-4.12,0,0,0,0 +no_defs
Corrego Alegre / UTM Zone 21S Definido pelo IBGE
+proj=utm zone=21 +south ellps=intl towgs84=-205.57,168.77,-4.12,0,0,0,0 +units=m no_defs
Corrego Alegre / UTM Zone 22S Definido pelo IBGE
+proj=utm zone=2 +south ellps=intl towgs84=-205.57,168.77,-4.12,0,0,0,0 +units=m +no_defs
Corrego Alegre / UTM Zone 23S Definido pelo IBGE
+proj=utm zone=23 +south ellps=intl towgs84=-205.57,168.77,-4.12,0,0,0,0 +units=m no_defs
Corrego Alegre / UTM Zone 24S Definido pelo IBGE
+proj=utm zone=24 +south ellps=intl towgs84=-205.57,168.77,-4.12,0,0,0,0 +units=m no_defs
Corrego Alegre / UTM Zone 25S Definido pelo IBGE
+proj=utm zone=25 +south ellps=intl towgs84=-205.57,168.77,-4.12,0,0,0,0 +units=m no_defs
Clique no menu Configurações – SRC Personalizado e clique no botão Adicionar novo SRC para colar todos os parâmetros do elipsoide Córrego Alegre.
Figura 5. Exemplos de configuração do Corrego Alegre Personalizado.

8.
2.4. Relação dos Códigos EPSG utilizados no Brasil 8

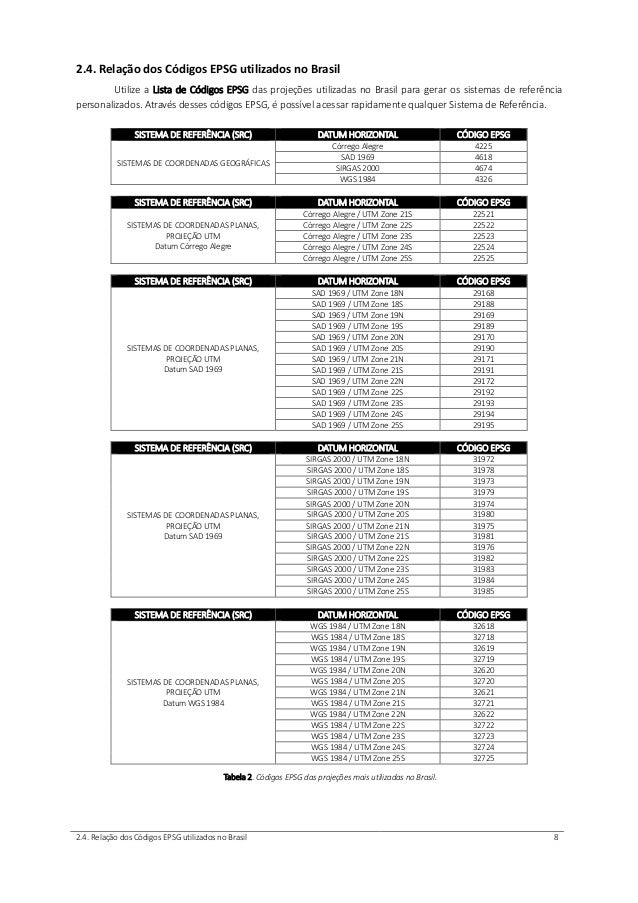

2.4. Relação dos Códigos EPSG utilizados no Brasil
Utilize a Lista de Códigos EPSG das projeções utilizadas no Brasil para gerar os sistemas de referência personalizados. Através desses códigos EPSG, é possível acessar rapidamente qualquer Sistema de Referência.
SISTEMA DE REFERÊNCIA (SRC) DATUM HORIZONTAL CÓDIGO EPSG
SISTEMAS DE COORDENADAS GEOGRÁFICAS
Córrego Alegre
4225
SAD 1969
4618
SIRGAS 2000
4674
WGS 1984
4326
SISTEMA DE REFERÊNCIA (SRC) DATUM HORIZONTAL CÓDIGO EPSG
SISTEMAS DE COORDENADAS PLANAS, PROJEÇÃO UTM
Datum Córrego Alegre
Córrego Alegre / UTM Zone 21S
22521
Córrego Alegre / UTM Zone 22S
22522
Córrego Alegre / UTM Zone 23S
22523
Córrego Alegre / UTM Zone 24S
22524
Córrego Alegre / UTM Zone 25S
22525
SISTEMA DE REFERÊNCIA (SRC) DATUM HORIZONTAL CÓDIGO EPSG
SISTEMAS DE COORDENADAS PLANAS, PROJEÇÃO UTM
Datum SAD 1969
SAD 1969 / UTM Zone 18N
29168
SAD 1969 / UTM Zone 18S
29188
SAD 1969 / UTM Zone 19N
29169
SAD 1969 / UTM Zone 19S
29189
SAD 1969 / UTM Zone 20N
29170
SAD 1969 / UTM Zone 20S
29190
SAD 1969 / UTM Zone 21N
29171
SAD 1969 / UTM Zone 21S
29191
SAD 1969 / UTM Zone 22N
29172
SAD 1969 / UTM Zone 22S
29192
SAD 1969 / UTM Zone 23S
29193
SAD 1969 / UTM Zone 24S
29194
SAD 1969 / UTM Zone 25S
29195
SISTEMA DE REFERÊNCIA (SRC) DATUM HORIZONTAL CÓDIGO EPSG
SISTEMAS DE COORDENADAS PLANAS, PROJEÇÃO UTM
Datum SAD 1969
SIRGAS 2000 / UTM Zone 18N
31972
SIRGAS 2000 / UTM Zone 18S
31978
SIRGAS 2000 / UTM Zone 19N
31973
SIRGAS 2000 / UTM Zone 19S
31979
SIRGAS 2000 / UTM Zone 20N
31974
SIRGAS 2000 / UTM Zone 20S
31980
SIRGAS 2000 / UTM Zone 21N
31975
SIRGAS 2000 / UTM Zone 21S
31981
SIRGAS 2000 / UTM Zone 22N
31976
SIRGAS 2000 / UTM Zone 22S
31982
SIRGAS 2000 / UTM Zone 23S
31983
SIRGAS 2000 / UTM Zone 24S
31984
SIRGAS 2000 / UTM Zone 25S
31985
SISTEMA DE REFERÊNCIA (SRC) DATUM HORIZONTAL CÓDIGO EPSG
SISTEMAS DE COORDENADAS PLANAS, PROJEÇÃO UTM
Datum WGS 1984
WGS 1984 / UTM Zone 18N
32618
WGS 1984 / UTM Zone 18S
32718
WGS 1984 / UTM Zone 19N
32619
WGS 1984 / UTM Zone 19S
32719
WGS 1984 / UTM Zone 20N
32620
WGS 1984 / UTM Zone 20S
32720
WGS 1984 / UTM Zone 21N
32621
WGS 1984 / UTM Zone 21S
32721
WGS 1984 / UTM Zone 22N
32622
WGS 1984 / UTM Zone 22S
32722
WGS 1984 / UTM Zone 23S
32723
WGS 1984 / UTM Zone 24S
32724
WGS 1984 / UTM Zone 25S
32725
Tabela 2. Códigos EPSG das projeções mais utilizadas no Brasil.

9.
2.5. Reprojeção de um Shapefile para o Sistema Personalizado 9

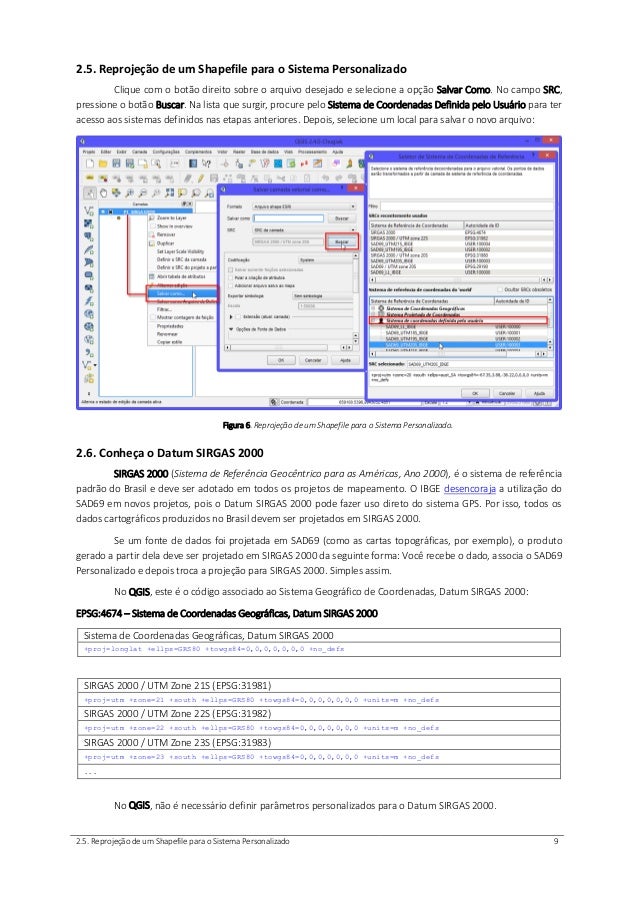

2.5. Reprojeção de um Shapefile para o Sistema Personalizado
Clique com o botão direito sobre arquivo desejado e selecione a opção Salvar Como. No campo SRC, pressione o botão Buscar. Na lista que surgir, procure pelo Sistema de Coordenadas Definida pelo Usuário para ter acesso aos sistemas definidos nas etapas anteriores. Depois, selecione um local para salvar o novo arquivo:
Figura 6. Reprojeção de um Shapefile para o Sistema Personalizado.
2.6. Conheça o Datum SIRGAS 2000
SIRGAS 2000 (Sistema de Referência Geocêntrico para as Américas, Ano 2000), é o sistema de referência padrão do Brasil e deve ser adotado em todos os projetos de mapeamento. O IBGE desencoraja a utilização do SAD69 em novos projetos, pois o Datum SIRGAS 2000 pode fazer uso direto do sistema GPS. Por isso, todos os dados cartográficos produzidos no Brasil devem ser projetados em SIRGAS 2000.
Se um fonte de dados foi projetada em SAD69 (como as cartas topográficas, por exemplo), o produto gerado a partir dela deve ser projetado em SIRGAS 2000 da seguinte forma: Você recebe o dado, associa o SAD69 Personalizado e depois troca a projeção para SIRGAS 2000. Simples assim.
No QGIS, este é o código associado ao Sistema Geográfico de Coordenadas, Datum SIRGAS 2000:
EPSG:4674 – Sistema de Coordenadas Geográficas, Datum SIRGAS 2000
Sistema de Coordenadas Geográficas, Datum SIRGAS 2000
+proj=longlat ellps=GRS80 towgs84=0,0,0,0,0,0,0 no_defs
SIRGAS 2000 / UTM Zone 21S (EPSG:31981)
+proj=utm zone=21 south ellps=GRS80 towgs84=0,0,0,0,0,0,0 units=m no_defs
SIRGAS 2000 / UTM Zone 22S (EPSG:31982)
+proj=utm zone=22 south ellps=GRS80 towgs84=0,0,0,0,0,0,0 units=m no_defs
SIRGAS 2000 / UTM Zone 23S (EPSG:31983)
+proj=utm zone=23 +south ellps=GRS80 towgs84=0,0,0,0,0,0,0 units=m no_defs
...
No QGIS, não é necessário definir parâmetros personalizados para o Datum SIRGAS 2000.

10.
3.1. TCGEO 10
Capítulo 3
Aplicativos para Transformação de Coordenadas

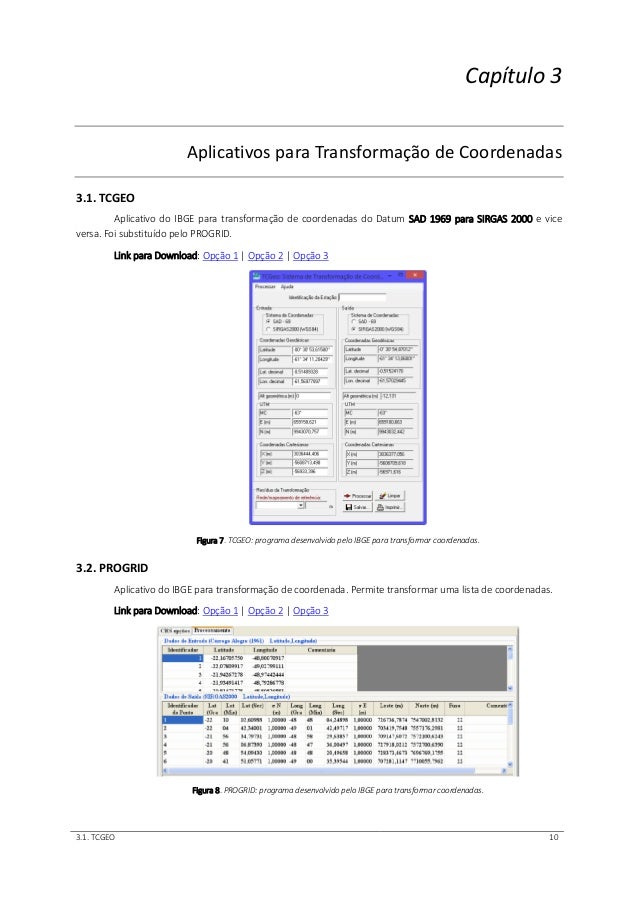

3.1. TCGEO
Aplicativo do IBGE para transformação de coordenadas Datum SAD 1969 para SIRGAS 2000 e vice versa. Foi substituído pelo PROGRID.
Link para Download: Opção 1 | Opção 2 | Opção 3
Figura 7. TCGEO: programa desenvolvido pelo IBGE para transformar coordenadas.
3.2. PROGRID
Aplicativo do IBGE para transformação de coordenada. Permite transformar uma lista de coordenadas.
Link para Download: Opção 1 | Opção 2 | Opção 3
Figura 8. PROGRID: programa desenvolvido pelo IBGE para transformar coordenadas.

11.
Autor do artigo 11
Capítulo 4
Contatos
Autor do artigo
Jorge Santos
Lattes: http://lattes.cnpq.br/1910845468254276
E-mail: jorgepsantos@outlook.com
Skype: jorgepsantos2002
Processamento Digital – Geotecnologias e Software Livre
Endereço: http://www.processamentodigital.com.br/
Twitter: http://twitter.com/jpsantos2002
Facebook: http://www.facebook.com/ProcessamentoDigital
LinkedIn: http://br.linkedin.com/pub/jorge-santos/10/38b/8a4/
Competências
 Consultor em SIG/PDI;
 Treinamento em Geotecnologias / Processamento Digital de Imagens;
 Gerência de Projetos.
