1.
Circuitos eléctricos

2.
Electricidad
Origen de la palabra
Una de las etimologías de palabras científicas
más curiosas es la de "electrón", que en griego
significa: "ámbar". Pero su significado actual
aparentemente nada tiene que ver con el
ámbar: Partícula subatómica con carga
eléctrica negativa y que gira alrededor del
núcleo atómico; El flujo de electrones
constituye la corriente eléctrica.
Parere ser que fue el físico y médico británico
William Gilbert (1544-1603) el que acuñó la
palabra "eléctrico" recurriendo a esta palabra
griega al advertir que el ámbar adquiría esta
propiedad cuando se frotaba. Pero ya antes
Tales de Mileto observó los fenómenos
eléctricos cuando, al frotar una barra de ámbar
con un paño, notó que la barra podía atraer
objetos ligeros.

3.
Elementos - conductores
Conducen la electricidad uniendo los distintos elementos. Realmente
son receptores con una resistencia muy baja

4.
Elementos - Generadores
Suministran el
VOLTAJE al circuito
(En VOLTIOS):
Son la fuente de
energía eléctrica
Nosotros vamos a usar las pilas,
Pero hay otros...

5.
Elementos - Generadores
Baterías

6.
Elementos - Generadores
Dinamos

7.
Elementos - Generadores
Células fotovoltaicasGenerador de gasoil

8.
Alternador
Elementos - Generadores

9.
Elementos receptores - Motores
Motores eléctricos
Receptores :aplican una
oposición al paso de
corriente
(RESISTENCIA)
medida en Ohmnios

10.
Elementos receptores - Lámparas
Bombillas incandescentes
Generan luz a partir de electricidad

11.
Elementos receptores - Lámparas
Lámparas de descarga

12.
Elementos receptores - Lámparas
LED – Diodos emisores de luz

13.
Elementos receptores -
Zumbadores

14.
Elementos de mando - Interruptor
Abren o cierran un circuito

15.
Elementos de mando - Pulsador
Abren o cierran un circuito solo mientras son accionados
Elementos de mando - Conmutador
Abren o cierran un circuito solo mientras son accionados
Al mismo tiempo que abren un circuito
cierran otro, es decir, activan circuitos
alternativos

16.
Elementos de Protección
Fusibles: se funden a cierta intensidad impidiendo el paso de la
corriente y protegiendo otros elementos. Baratos pero de un solo uso.

17.
Elementos de Protección
Interruptores automáticos
Abren un circuito si detectan sobreintensidades. Son reutilizables pero más caros que
los fusibles. Pueden tener dispositivos electromanéticos y/o térmicos.

18.
Símbolos
en circuitos

19.
Circuitos en serie

20.

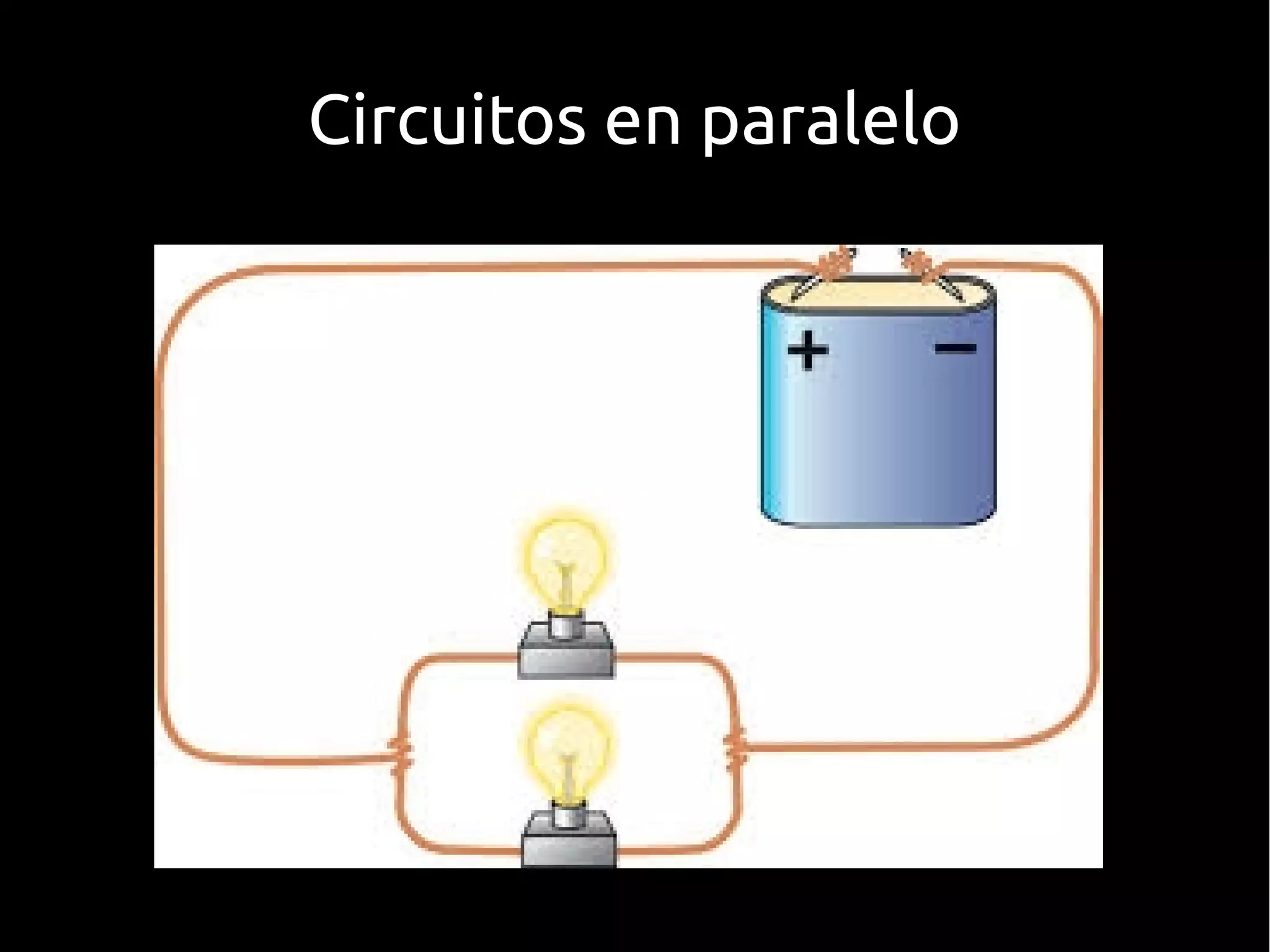

Circuitos en paralelo

21.
Esquemas de circuitos
