Составление энергетического паспорта здания. Определение класса энергетической эффективности

  1. 1. Составление энергетического паспорта здания. Определение класса энергетической эффективности Ирина Анатольевна Терехова ведущий научный сотрудник Государственного предприятия «ИНСТИТУТ ЖИЛИЩА - НИПТИС ИМ. АТАЕВА С.С.» 25.11.2015 1 Проект ПРООН/ГЭФ «Повышение энергетической эффективности жилых зданий в Республике Беларусь» Семинар-тренинг 4-5 декабря 2014 года «Выполнение энергетического обследования жилых зданий»

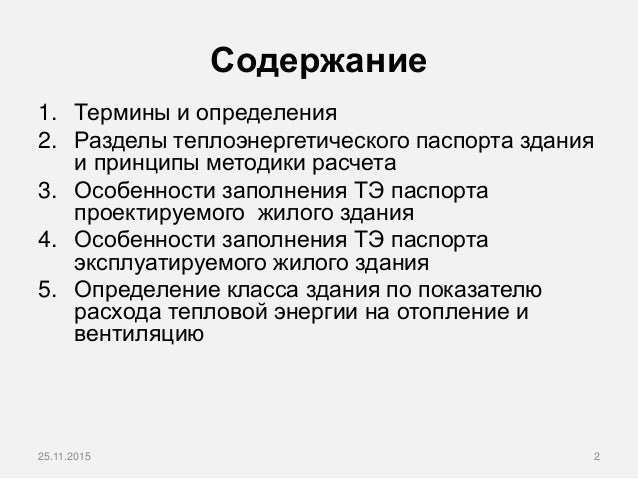

  2. 2. Содержание 1. Термины и определения 2. Разделы теплоэнергетического паспорта здания и принципы методики расчета 3. Особенности заполнения ТЭ паспорта проектируемого жилого здания 4. Особенности заполнения ТЭ паспорта эксплуатируемого жилого здания 5. Определение класса здания по показателю расхода тепловой энергии на отопление и вентиляцию 25.11.2015 2
  3. 3. Теплоэнергетический паспорт здания • предназначен для подтверждения соответствия теплоэнергетических и теплотехнических показателей здания нормативным значениям; • Составляется:  на стадии разработки проекта проектной организацией;  на стадии сдачи строительного объекта в эксплуатацию проектной организацией (в случае согласованных отступлений от ПР);  на стадии эксплуатации строительного объекта… 25.11.2015 3

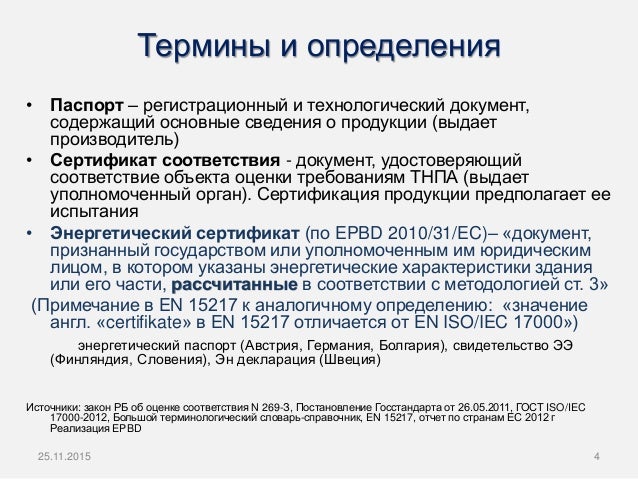

  4. 4. Термины и определения • Паспорт – регистрационный и технологический документ, содержащий основные сведения о продукции (выдает производитель) • Сертификат соответствия - документ, удостоверяющий соответствие объекта оценки требованиям ТНПА (выдает уполномоченный орган). Сертификация продукции предполагает ее испытания • Энергетический сертификат (по EPBD 2010/31/EC)– «документ, признанный государством или уполномоченным им юридическим лицом, в котором указаны энергетические характеристики здания или его части, рассчитанные в соответствии с методологией ст. 3» (Примечание в EN 15217 к аналогичному определению: «значение англ. «certifikate» в EN 15217 отличается от EN ISO/IEC 17000») энергетический паспорт (Австрия, Германия, Болгария), свидетельство ЭЭ (Финляндия, Словения), Эн декларация (Швеция) Источники: закон РБ об оценке соответствия N 269-З, Постановление Госстандарта от 26.05.2011, ГОСТ ISO/IEC 17000-2012, Большой терминологический словарь-справочник, EN 15217, отчет по странам ЕС 2012 г Реализация EPBD 25.11.2015 4

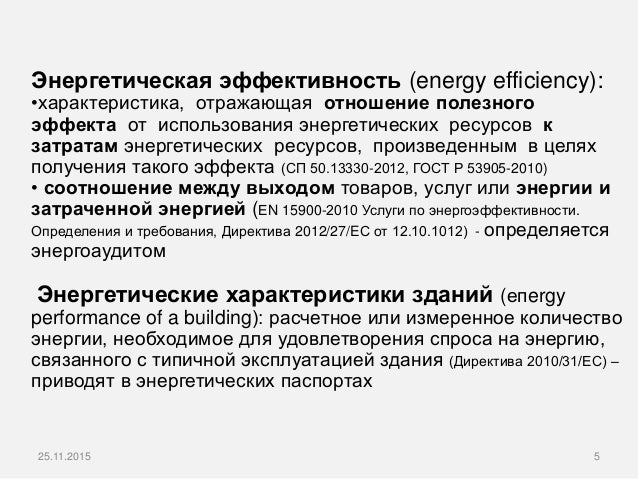

  5. 5. Энергетическая эффективность (energy efficiency): •характеристика, отражающая отношение полезного эффекта от использования энергетических ресурсов к затратам энергетических ресурсов, произведенным в целях получения такого эффекта (СП 50.13330-2012, ГОСТ Р 53905-2010) • соотношение между выходом товаров, услуг или энергии и затраченной энергией (ЕN 15900-2010 Услуги по энергоэффективности. Определения и требования, Директива 2012/27/EС от 12.10.1012) - определяется энергоаудитом Энергетические характеристики зданий (епergy performance of a building): расчетное или измеренное количество энергии, необходимое для удовлетворения спроса на энергию, связанного с типичной эксплуатацией здания (Директива 2010/31/EC) – приводят в энергетических паспортах 525.11.2015

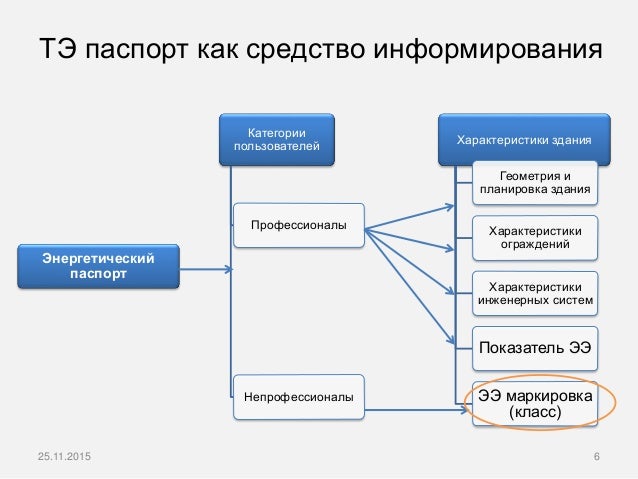

  6. 6. ТЭ паспорт как средство информирования Энергетический паспорт Категории пользователей Профессионалы Непрофессионалы Характеристики здания Геометрия и планировка здания Характеристики ограждений Характеристики инженерных систем Показатель ЭЭ ЭЭ маркировка (класс) 625.11.2015

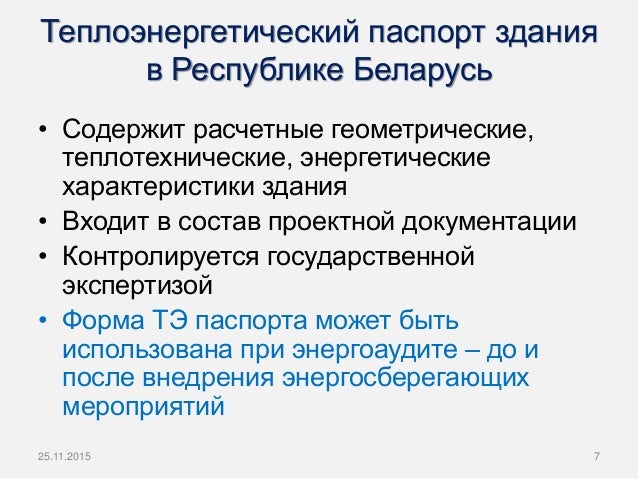

  7. 7. Теплоэнергетический паспорт здания в Республике Беларусь • Содержит расчетные геометрические, теплотехнические, энергетические характеристики здания • Входит в состав проектной документации • Контролируется государственной экспертизой • Форма ТЭ паспорта может быть использована при энергоаудите – до и после внедрения энергосберегающих мероприятий 25.11.2015 7

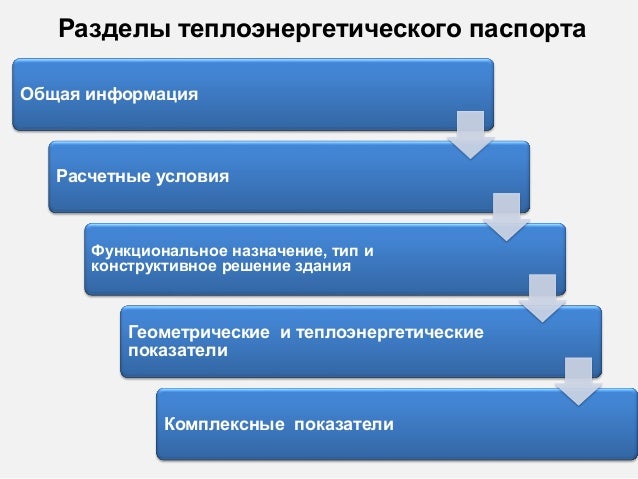

  8. 8. Разделы теплоэнергетического паспорта Общая информация Расчетные условия Функциональное назначение, тип и конструктивное решение здания Геометрические и теплоэнергетические показатели Комплексные показатели

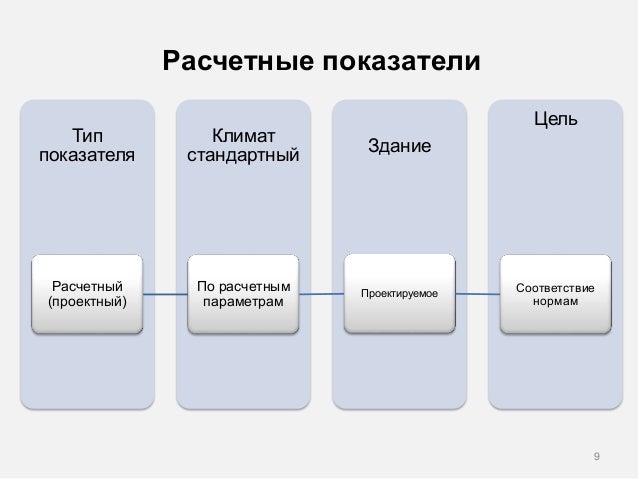

  9. 9. Расчетные показатели Цель Здание Климат стандартный Тип показателя Расчетный (проектный) По расчетным параметрам Проектируемое Соответствие нормам 9

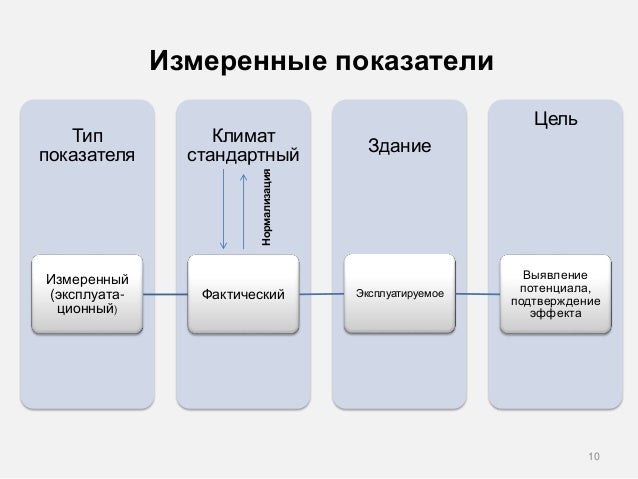

  10. 10. Измеренные показатели Цель Здание Климат стандартный Тип показателя Измеренный (эксплуата- ционный) Фактический Эксплуатируемое Выявление потенциала, подтверждение эффекта 10 Нормализация

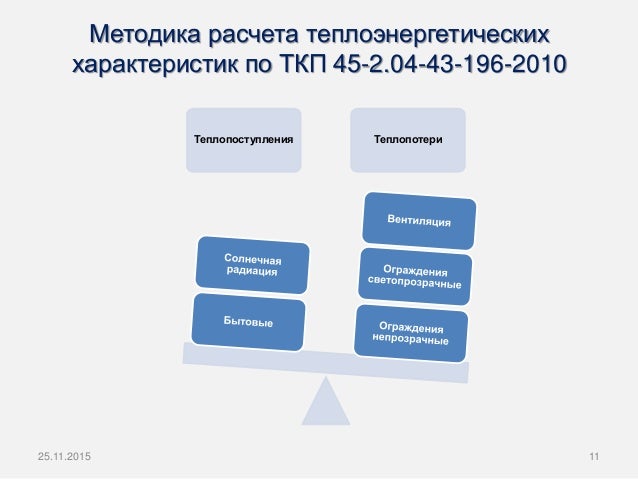

  11. 11. Методика расчета теплоэнергетических характеристик по ТКП 45-2.04-43-196-2010 Теплопоступления Теплопотери 25.11.2015 11

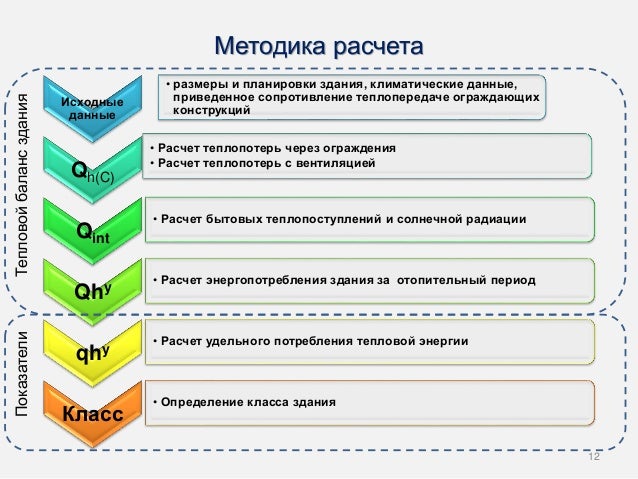

  12. 12. Методика расчета Исходные данные • размеры и планировки здания, климатические данные, приведенное сопротивление теплопередаче ограждающих конструкций Qh(C) • Расчет теплопотерь через ограждения • Расчет теплопотерь с вентиляцией Qint • Расчет бытовых теплопоступлений и солнечной радиации Qhy • Расчет энергопотребления здания за отопительный период qhy • Расчет удельного потребления тепловой энергии Класс • Определение класса здания 12 ТепловойбалансзданияПоказатели

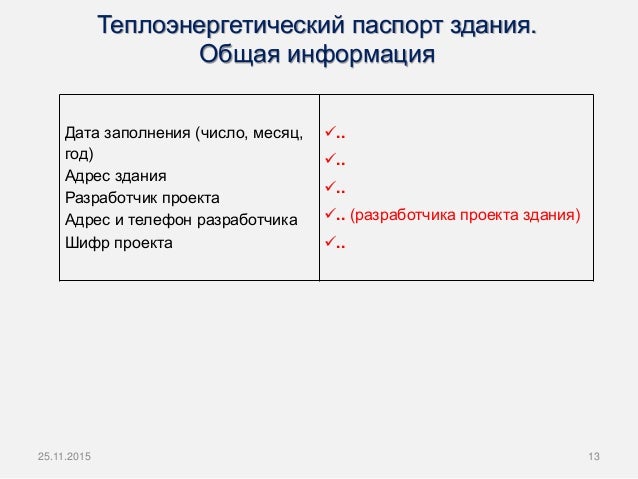

  13. 13. Теплоэнергетический паспорт здания. Общая информация 25.11.2015 13 Дата заполнения (число, месяц, год) Адрес здания Разработчик проекта Адрес и телефон разработчика Шифр проекта .. .. .. .. (разработчика проекта здания) ..

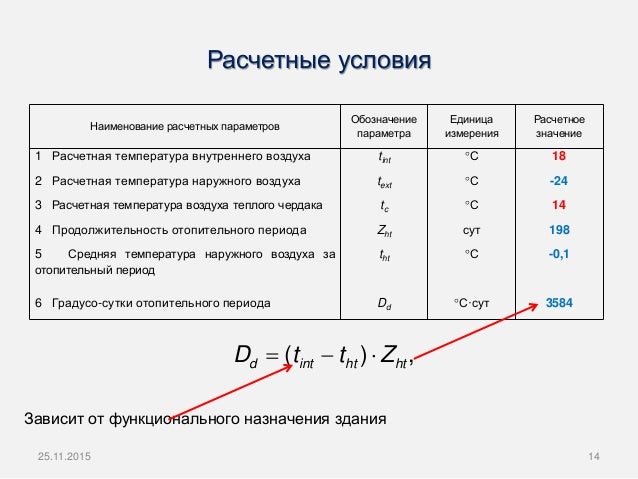

  14. 14. 25.11.2015 14 Расчетные условия Наименование расчетных параметров Обозначение параметра Единица измерения Расчетное значение 1 Расчетная температура внутреннего воздуха tint С 18 2 Расчетная температура наружного воздуха text С -24 3 Расчетная температура воздуха теплого чердака tc С 14 4 Продолжительность отопительного периода Zht сут 198 5 Средняя температура наружного воздуха за отопительный период tht С -0,1 6 Градусо-сутки отопительного периода Dd С·сут 3584 ( ) ,d int ht htD t t Z   Зависит от функционального назначения здания

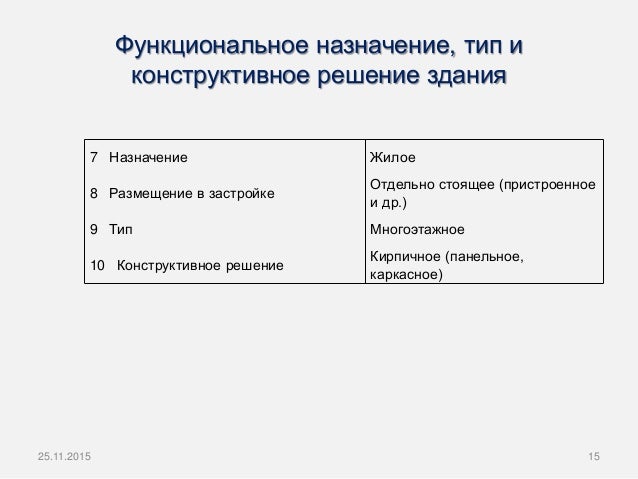

  15. 15. Функциональное назначение, тип и конструктивное решение здания 7 Назначение Жилое 8 Размещение в застройке Отдельно стоящее (пристроенное и др.) 9 Тип Многоэтажное 10 Конструктивное решение Кирпичное (панельное, каркасное) 25.11.2015 15

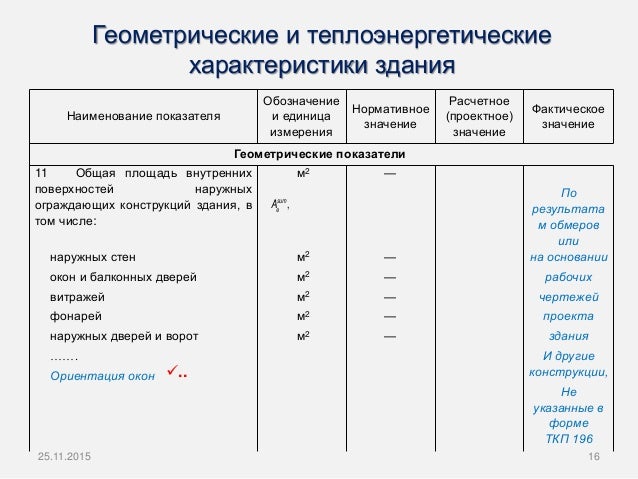

  16. 16. Геометрические и теплоэнергетические характеристики здания 25.11.2015 16 Наименование показателя Обозначение и единица измерения Нормативное значение Расчетное (проектное) значение Фактическое значение Геометрические показатели 11 Общая площадь внутренних поверхностей наружных ограждающих конструкций здания, в том числе: м2 — По результата м обмеров или наружных стен м2 — на основании окон и балконных дверей м2 — рабочих витражей м2 — чертежей фонарей м2 — проекта наружных дверей и ворот м2 — здания ……. Ориентация окон И другие конструкции, Не указанные в форме ТКП 196 ,sum eA ..

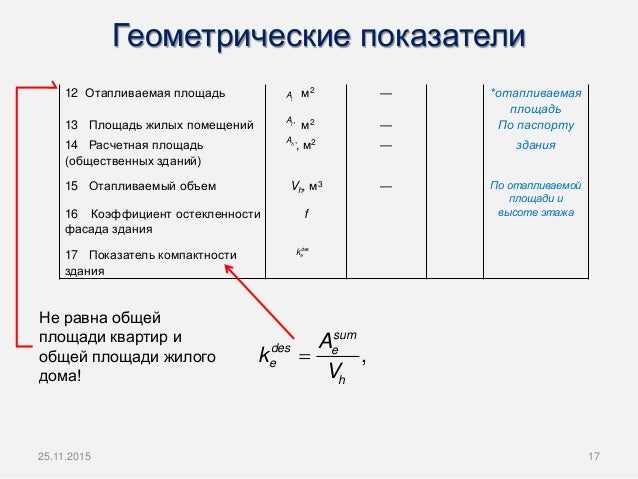

  17. 17. Геометрические показатели 25.11.2015 17 12 Отапливаемая площадь м2 — *отапливаемая площадь 13 Площадь жилых помещений м2 — По паспорту 14 Расчетная площадь (общественных зданий) , м2 — здания 15 Отапливаемый объем Vh, м3 — По отапливаемой площади и 16 Коэффициент остекленности фасада здания f высоте этажа 17 Показатель компактности здания ,hA ,Al Al des ek , sum des e e h A k V  Не равна общей площади квартир и общей площади жилого дома!

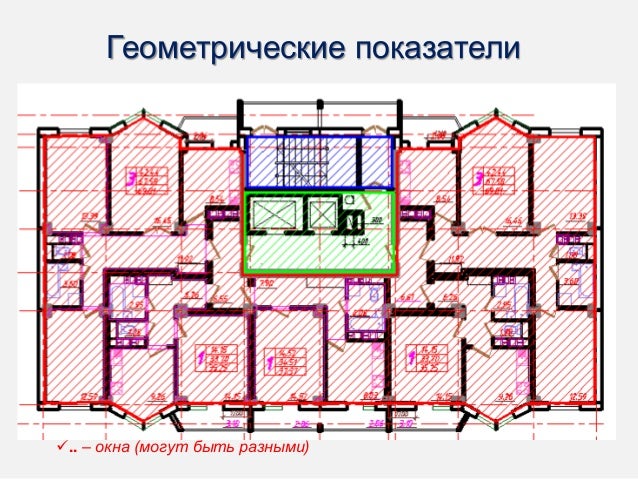

  18. 18. Геометрические показатели .. – окна (могут быть разными)
  19. 19. Теплоэнергетические показатели 25.11.2015 19 Указыва ют R фактиче ское Расчет Расчет Расчет - .. ..

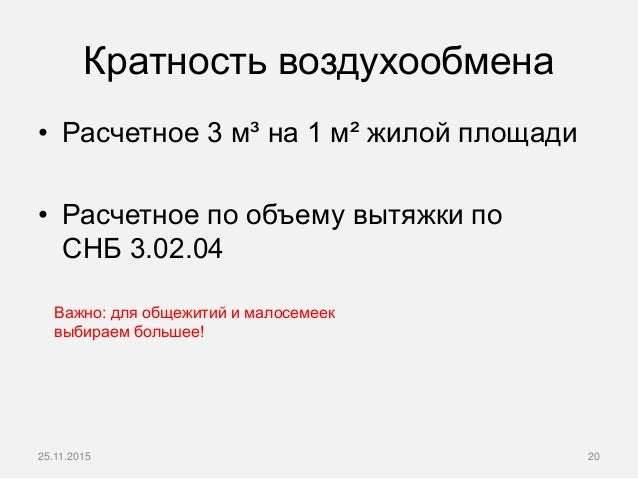

  20. 20. Кратность воздухообмена • Расчетное 3 м³ на 1 м² жилой площади • Расчетное по объему вытяжки по СНБ 3.02.04 25.11.2015 20 Важно: для общежитий и малосемеек выбираем большее!

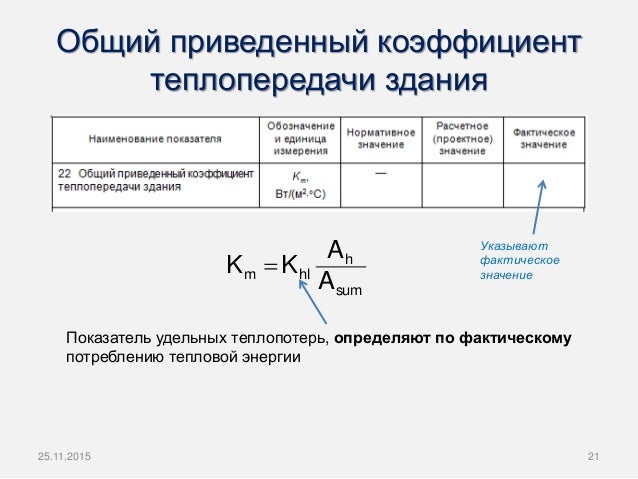

  21. 21. Общий приведенный коэффициент теплопередачи здания 25.11.2015 21 Указывают фактическое значение sum h hlm A A KK  Показатель удельных теплопотерь, определяют по фактическому потреблению тепловой энергии

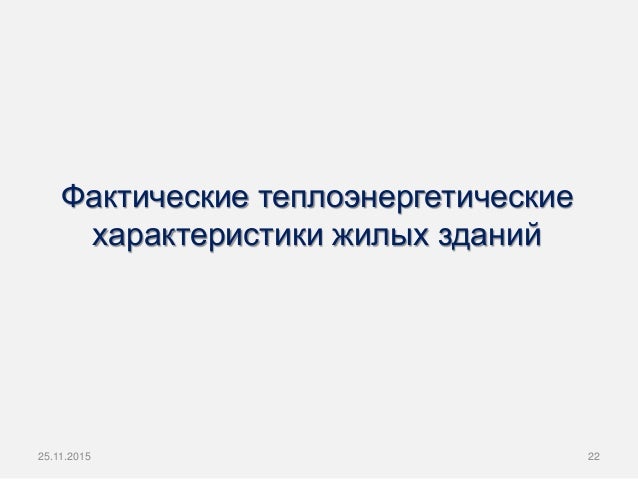

  22. 22. Фактические теплоэнергетические характеристики жилых зданий 25.11.2015 22

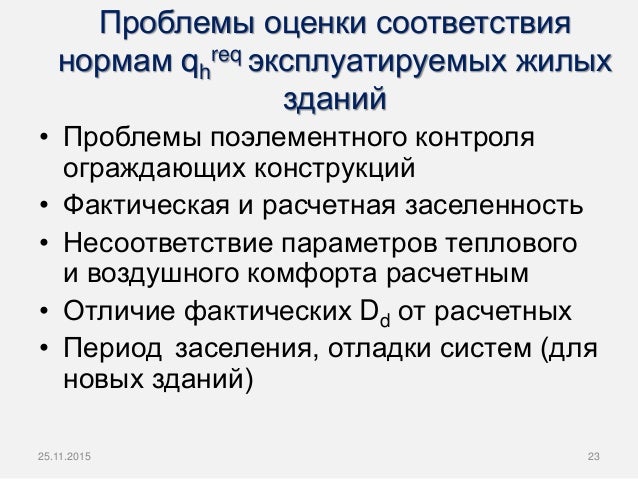

  23. 23. Проблемы оценки соответствия нормам qh req эксплуатируемых жилых зданий • Проблемы поэлементного контроля ограждающих конструкций • Фактическая и расчетная заселенность • Несоответствие параметров теплового и воздушного комфорта расчетным • Отличие фактических Dd от расчетных • Период заселения, отладки систем (для новых зданий) 25.11.2015 23

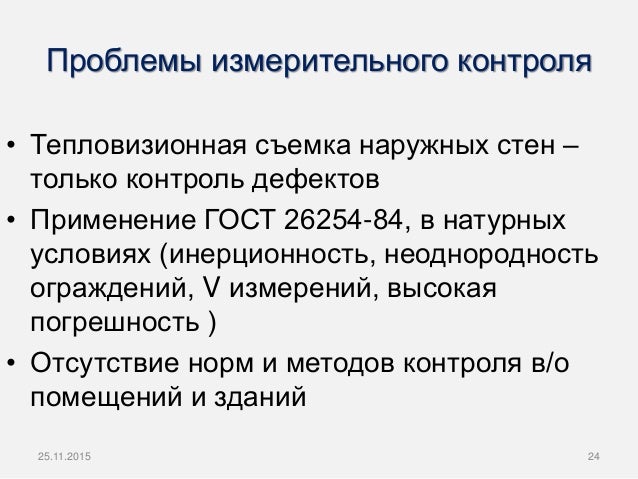

  24. 24. Проблемы измерительного контроля • Тепловизионная съемка наружных стен – только контроль дефектов • Применение ГОСТ 26254-84, в натурных условиях (инерционность, неоднородность ограждений, V измерений, высокая погрешность ) • Отсутствие норм и методов контроля в/о помещений и зданий 25.11.2015 24

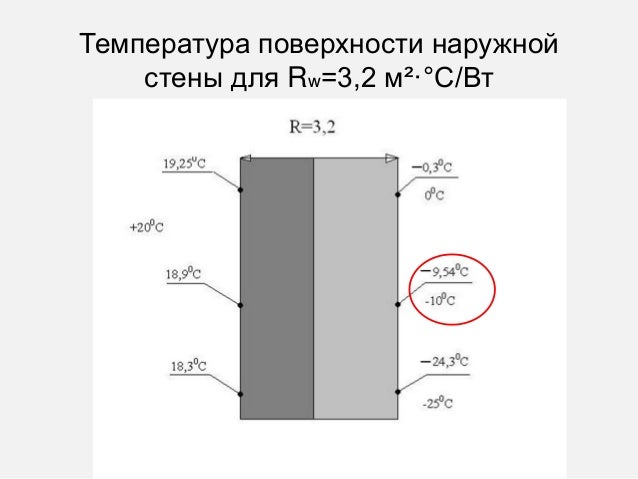

  25. 25. Температура поверхности наружной стены для Rw=3,2 м²·°С/Вт

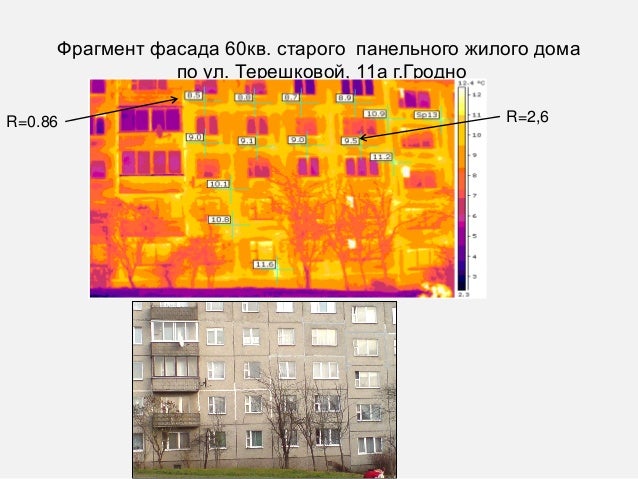

  26. 26. Фрагмент фасада 60кв. старого панельного жилого дома по ул. Терешковой, 11а г.Гродно R=0.86 R=2,6

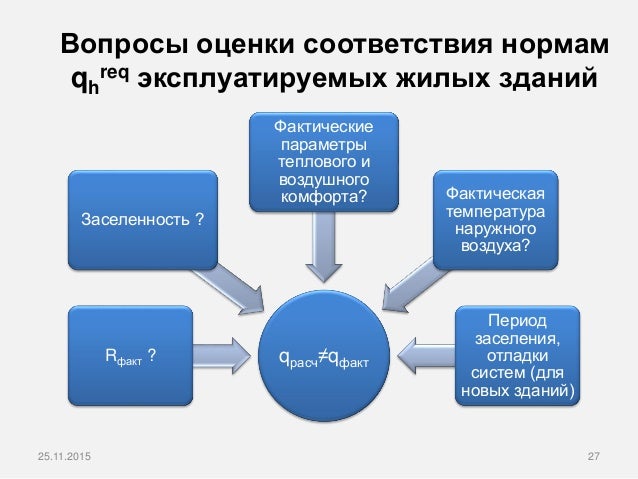

  27. 27. Вопросы оценки соответствия нормам qh req эксплуатируемых жилых зданий 25.11.2015 27 qрасч≠qфактRфакт ? Заселенность ? Фактические параметры теплового и воздушного комфорта? Фактическая температура наружного воздуха? Период заселения, отладки систем (для новых зданий)

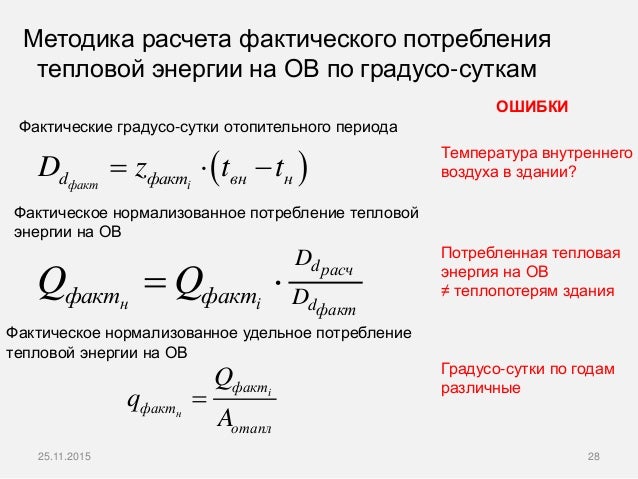

  28. 28. Методика расчета фактического потребления тепловой энергии на ОВ по градусо-суткам 25.11.2015 28 dрасч н i dфакт D факт факт DQ Q  Фактические градусо-сутки отопительного периода  факт id факт вн нD z t t   i н факт факт отапл Q q A  Фактическое нормализованное потребление тепловой энергии на ОВ Фактическое нормализованное удельное потребление тепловой энергии на ОВ Температура внутреннего воздуха в здании? Потребленная тепловая энергия на ОВ ≠ теплопотерям здания ОШИБКИ Градусо-сутки по годам различные
  29. 29. Ошибки пересчета по градусо- суткам отопительного периода 25.11.2015 29 Температура внутреннего воздуха в здании   0 198 (18 0) 3564факт id факт вн нD z t t С сут          0 198 (23 0) 4554факт id факт вн нD z t t С сут        23740 4554110 90,34 кВт ч/мнфактq     23740 3564110 115,4 кВт ч/мнфактq     22 %

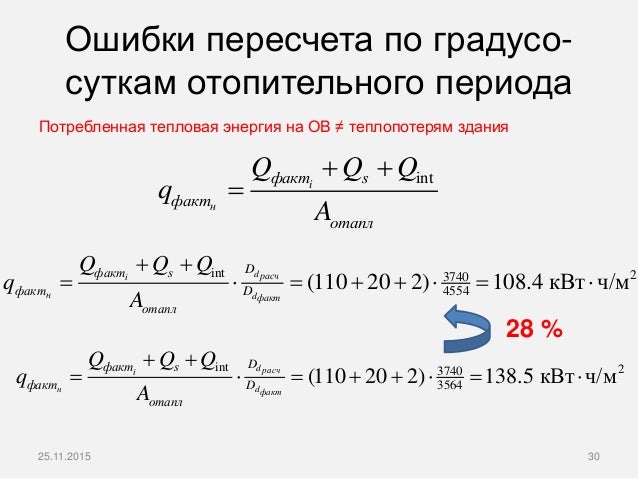

  30. 30. 25.11.2015 30 Ошибки пересчета по градусо- суткам отопительного периода Потребленная тепловая энергия на ОВ ≠ теплопотерям здания inti н факт s факт отапл Q Q Q q A    int 23740 4554(110 20 2) 108.4 кВт ч/м dрасчi н dфакт Dфакт s факт D отапл Q Q Q q A           int 23740 3564(110 20 2) 138.5 кВт ч/м dрасчi н dфакт Dфакт s факт D отапл Q Q Q q A           28 %
  31. 31. 25.11.2015 31 0,00 20,00 40,00 60,00 80,00 100,00 120,00 140,00 q h q h a q h a 2011 q h a 2011- 2012 q h a 2012- 2013 q h a 2013- 2014 УдельныйрасходнаОВ,кВт∙ч/м² Минское шоссе,32 Минское шоссе,34 Мечникова,9а Пысина,15 Кулешова 22 Актюбинская 11а Буянова,24 30 лет Победы, 26Б Гришинв 106в Пионерская,12/25 Баха,24 Тимирязевская,42 Расчетное по ТКП 45-2.04-196 По СТБ 2409 По градусо-суткам Dd Сравнение с расчетом по градусо-суткам
  32. 32. СТБ 2409-2015 Метод определения удельного расхода тепловой энергии на отопление и вентиляцию эксплуатируемых жилых зданий • Цель - определение фактических теплоэнергетических характеристик, класса по потреблению тепловой энергии на ОВ эксплуатируемых жилых зданий, оформления на его основе ТЭ паспорта • Сущность – использование зависимости Q(Δt) для определения ТЭХ и qh в нормализованных условиях эксплуатации 3225.11.2015
  33. 33. 3325.11.2015 Исходные данные Измерения Обработка результатов Приведение к нормализованным условиям Определение класса, (оценка эффекта при внедрении ЭЭ мероприятия) Порядок реализации метода Измерения Потребленной Qi tгвс, tхв, Vгвс Геометрических параметров (при отсутствии) Параметры микроклимата

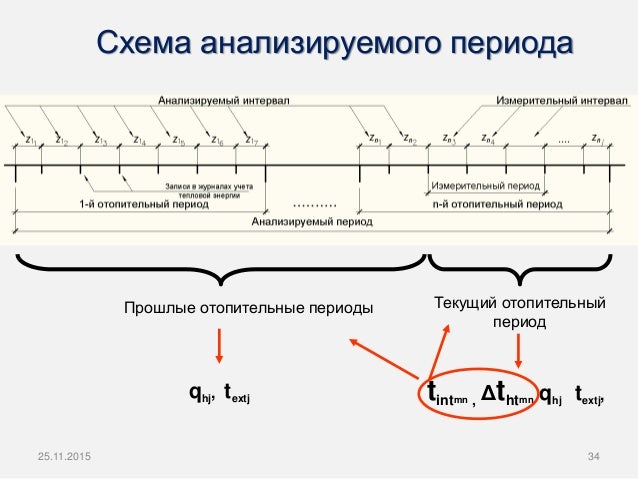

  34. 34. Схема анализируемого периода Текущий отопительный период Прошлые отопительные периоды qhj, textj tintmn , Δthtmn qhj textj, 3425.11.2015

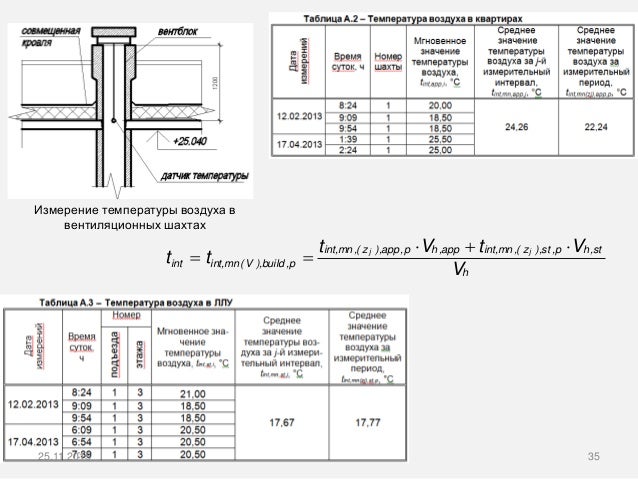

  35. 35. Измерение температуры воздуха в вентиляционных шахтах j jint,mn,( z ),app,p h,app int,mn,( z ),st ,p h,st int int,mn(V ),build ,p h t V t V t t V      25.11.2015 35

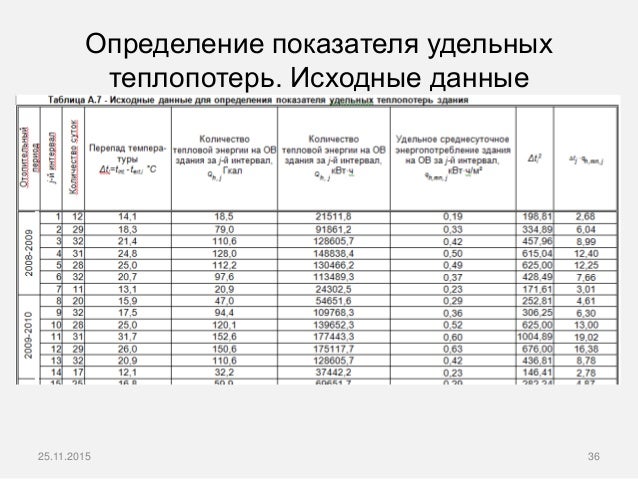

  36. 36. Определение показателя удельных теплопотерь. Исходные данные 25.11.2015 36

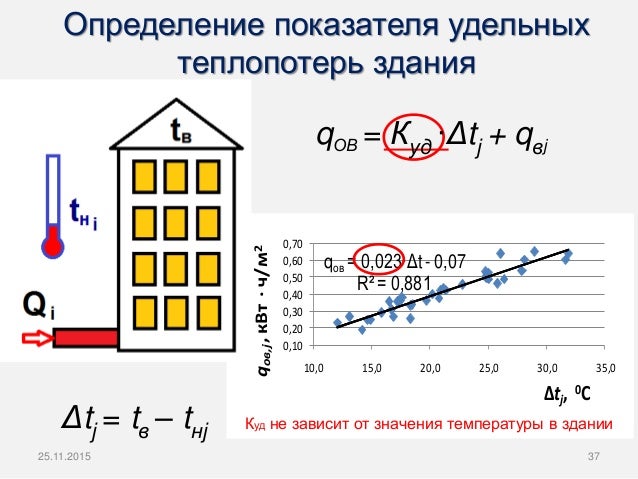

  37. 37. 0,10 0,20 0,30 0,40 0,50 0,60 0,70 10,0 15,0 20,0 25,0 30,0 35,0 qОВ,j,кВтч/м2 Δtj, 0С qов = 0,023∙Δt- 0,07 R² = 0,881 0,10 0,20 0,30 0,40 0,50 0,60 0,70 10,0 15,0 20,0 25,0 30,0 35,0 qов,j,кВт∙ч/м2 Δtj, 0С Определение показателя удельных теплопотерь здания Δtj = tв – tнj qОВ = Куд ∙Δtj + qвj 25.11.2015 37 Куд не зависит от значения температуры в здании
  38. 38. 25.11.2015 38 Пример недостаточно отлаженного регулирования системы ОВ Контроль регулирования системы ОВ y = 0,0395x + 0,058 R² = 0,5475 0,00 0,20 0,40 0,60 0,80 1,00 1,20 10,0 12,0 14,0 16,0 18,0 20,0 22,0 24,0 26,0 Помесячныйудельныйрасходна ОВ,кВт∙ч/м² Перепад температуры, Δt, °С

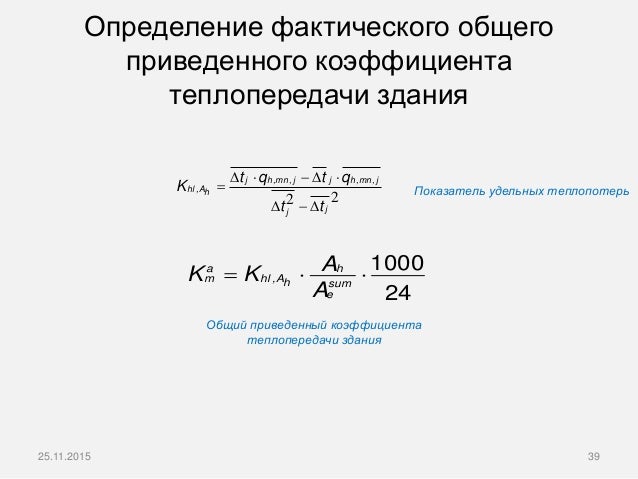

  39. 39. Определение фактического общего приведенного коэффициента теплопередачи здания 25.11.2015 39 22 jj h,mn ,j h,mn ,j hl ,Ah jj t q t q K t t            a h m hl ,Ah sum e AK K A 1000 24 Показатель удельных теплопотерь Общий приведенный коэффициента теплопередачи здания

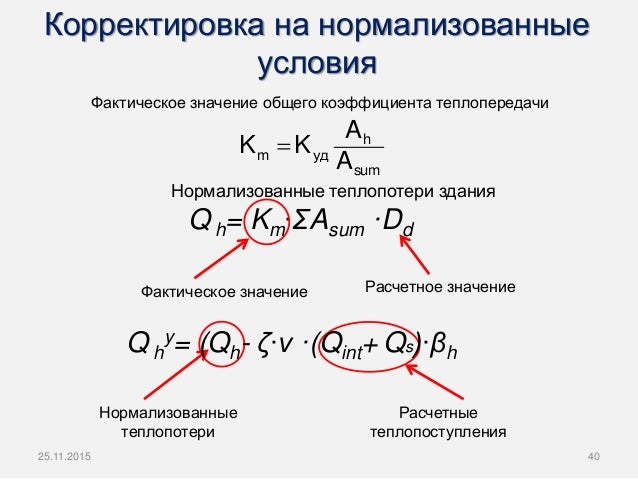

  40. 40. Корректировка на нормализованные условия Нормализованные теплопотери здания Расчетное значениеФактическое значение Нормализованные теплопотери Расчетные теплопоступления Q h y= (Qh- ζ∙ν ·(Qint+ Qs)∙βh Q h= Km∙ΣAsum ·Dd sum h удm A A KK  Фактическое значение общего коэффициента теплопередачи 4025.11.2015

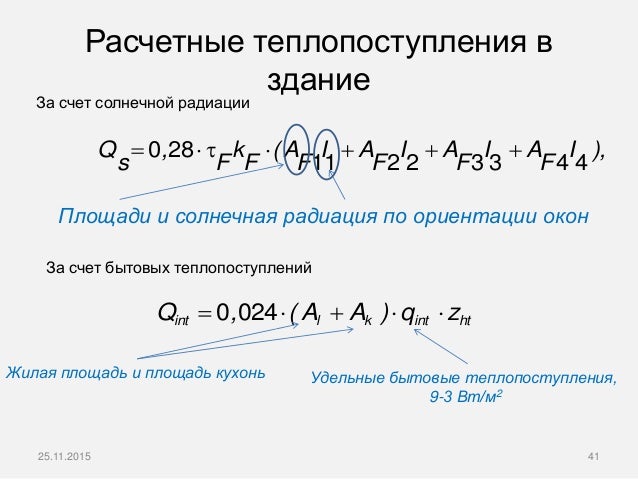

  41. 41. Расчетные теплопоступления в здание Площади и солнечная радиация по ориентации окон 25.11.2015 41 Q , k (A I A I A I A I ), s F F F F F F      0 28 11 2 2 3 3 4 4 За счет солнечной радиации За счет бытовых теплопоступлений int htl k intQ , ( A A ) q z    0 024 Удельные бытовые теплопоступления, 9-3 Вт/м2 Жилая площадь и площадь кухонь

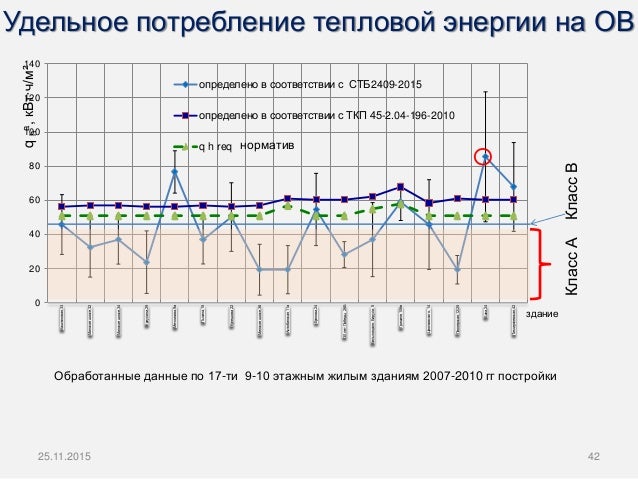

  42. 42. 0 20 40 60 80 100 120 140 Каштановая,33 Минскоешоссе,32 Минскоешоссе,34 Криулина,29 Мечникова,9а Пысина,15 Кулешова22 Минскоешоссе,38 Актюбинская11а Буянова,24 30летПобеды,26Б Белыницкого-Бирули,5 Гришинв106в Циолковского,14 Пионерская,12/25 Баха,24 Тимирязевская,42 qh a,кВт·ч/м² определено в соответствии с СТБ определено в соответствии с ТКП 45-2.04-196-2010 q h req здание 25.11.2015 42 КлассА Удельное потребление тепловой энергии на ОВ Обработанные данные по 17-ти 9-10 этажным жилым зданиям 2007-2010 гг постройки КлассВ норматив 2409-2015

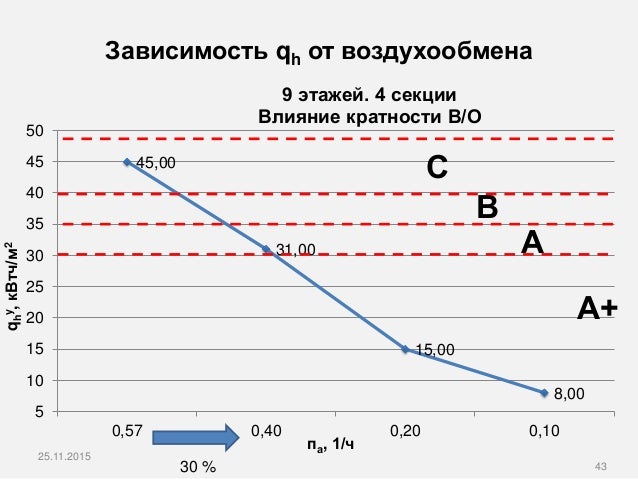

  43. 43. 45,00 31,00 15,00 8,00 5 10 15 20 25 30 35 40 45 50 0,57 0,40 0,20 0,10 qh y,кВтч/м2 па, 1/ч 9 этажей. 4 секции Влияние кратности В/О Зависимость qh от воздухообмена 25.11.2015 43 С В А А+ 30 %

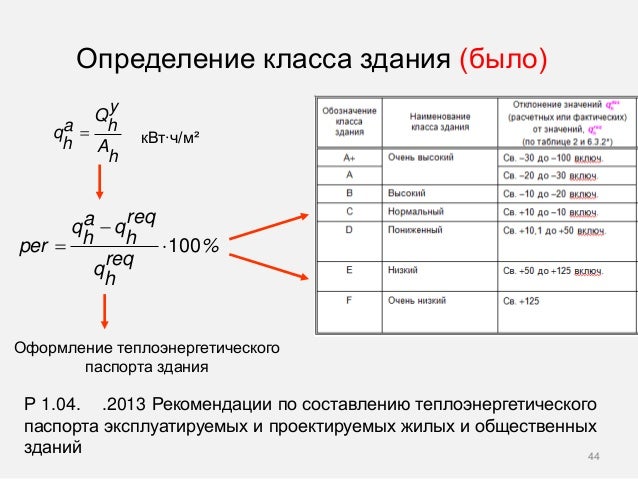

  44. 44. Определение класса здания (было) кВт∙ч/м² y Q a hq h A h reqaq q h hper % req q h   100 Р 1.04. .2013 Рекомендации по составлению теплоэнергетического паспорта эксплуатируемых и проектируемых жилых и общественных зданий 44 Оформление теплоэнергетического паспорта здания

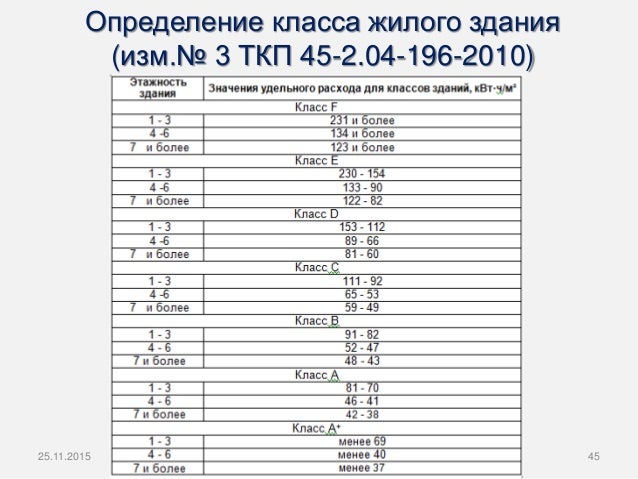

  45. 45. 25.11.2015 45 Определение класса жилого здания (изм.№ 3 ТКП 45-2.04-196-2010)

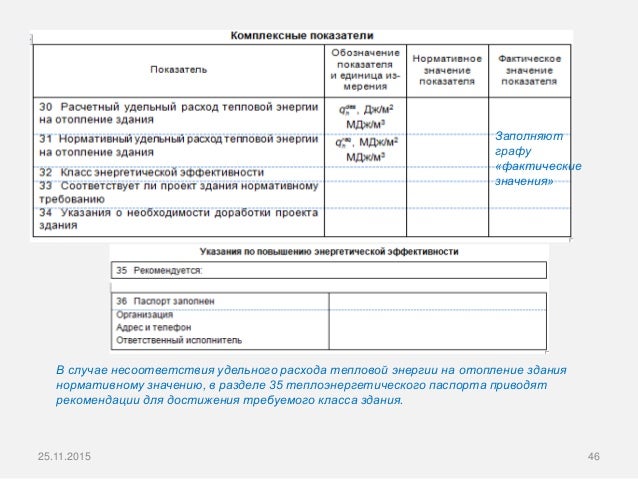

  46. 46. 25.11.2015 46 Заполняют графу «фактические значения» В случае несоответствия удельного расхода тепловой энергии на отопление здания нормативному значению, в разделе 35 теплоэнергетического паспорта приводят рекомендации для достижения требуемого класса здания.

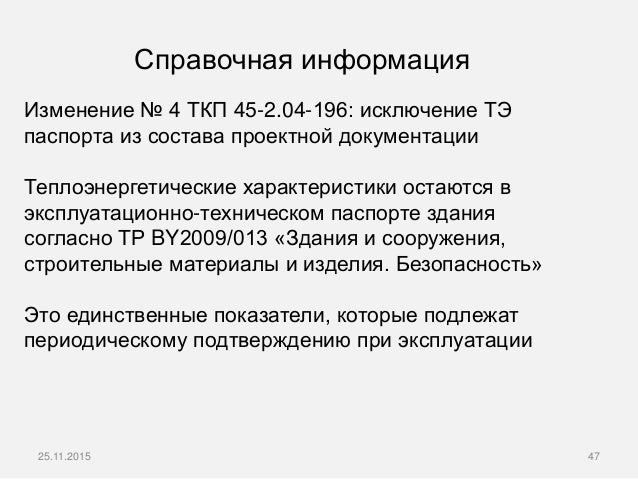

  47. 47. 25.11.2015 47 Изменение № 4 ТКП 45-2.04-196: исключение ТЭ паспорта из состава проектной документации Теплоэнергетические характеристики остаются в эксплуатационно-техническом паспорте здания согласно ТР BY2009/013 «Здания и сооружения, строительные материалы и изделия. Безопасность» Это единственные показатели, которые подлежат периодическому подтверждению при эксплуатации Справочная информация

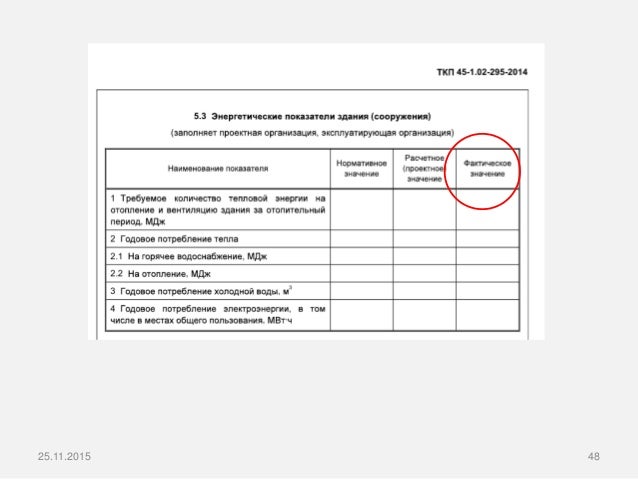

  48. 48. 25.11.2015 48

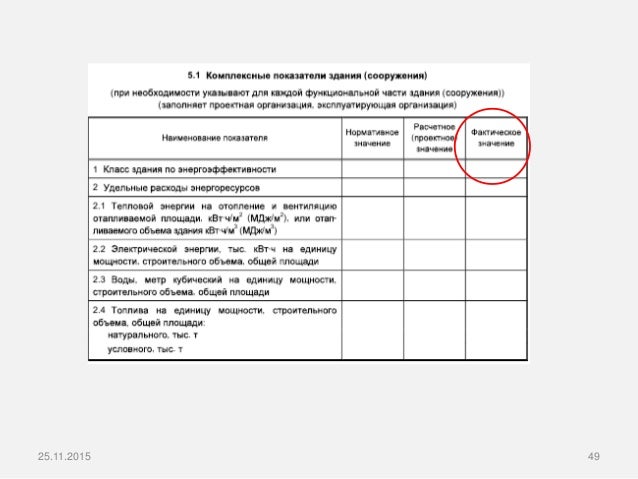

  49. 49. 25.11.2015 49
  50. 50. Спасибо за внимание! 25.11.2015 50

×
