COMUNICACIONES EN
EMERGENCIA Y RADIOAFICIONADOS
En casos de sismo, tsunami o desastres, comunícate a través de…
Aprende, difunde y apoya a tu Región

Cuando hay terremotos las comunicaciones colapsan

SISTEMA DE COMUNICACIONES EN
EMERGENCIA
• Mensajería de voz 119
• RECSE
• REDSAT
• COMUNICACIÓN DE DATOS
• NÚMEROS GRATUITOS
• RADIOAFICIONADOS

Mensajería de voz 119
• Definición
• Servicio obligatorio en móviles y fijos locales.
• Mensaje gratuito y de corta duración a su
número.

Mensajería de voz 119
• Para dejar mensaje de voz o recibir un mensaje
de voz se puede hacer desde:
– Teléfono fijo
– Teléfono móvil
– Teléfono satelital

Marcación para dejar mensaje de voz
• Marcación a un fijo: 119+1+TC+SN
• Ejm: 119+1+01+3651689
• Marcación a un móvil: 119+1+SN
• Ejm: 119 + 1 + 99999999

Marcación para recuperar el mensaje
de voz
• Marcación a un fijo: 119+2+TC+SN
– Ejm: 119 + 2 + 01 + 3651689
• A un móvil: 119+2+SN
– Ejm: 119 + 2 + 99999999

RECSE
Red
Especial de
Comunicación en
Situaciones de
Emergencia
Modo de marcación: * 272
Definición:

Modo de marcación RECSE

REDSAT
• Definición:
– Red Satelital de
Comunicaciones en
Emergencias, de ámbito
nacional.
– Los terminales satelitales
deben de estar con línea de
vista al cielo y con la antena
desplazada

Modo de uso

RECOMENDACIÓN:
COMUNICACIÓN DE DATOS A SER UTILIZADOS
EN SITUACIONES DE EMERGENCIA
– Mensaje corto de texto.
– Comunicaciones vía internet.

Números gratuitos
• Policía: 105
• Defensa Civil:115
• Bomberos: 116
• Guardacostas:118
• Emergencia-mensajería de voz:119 (INDECI)

RADIOAFICIONADOS

RADIOAFICIONADO
• El servicio de radioaficionados es una actividad:
– sin fines de lucro
– a título personal por afición
• y cuyos fines son:
– la intercomunicación,
– entretenimiento,
– experimentación y entrenamiento.

• Mucha veces debido a la
radiodifusión se ha podido
obtener medicamentos escasos
a nivel local o regional, ya que
permite la comunicación
internacional.
• Los radioaficionados sirven a la
comunidad, con
dedicación, afecto y vocación de
servicio con un alto concepto de
ética, la amistad y la dignidad
humana.

Los radioaficionados colaborarán prestando apoyo a
las comunicaciones en las Zonas Afectadas.
Radioaficionados activos en
terremoto de Chile 2010
Radioaficionados activos en
terremoto de Haití 2010
Cuentan con 7,000 radioaficionados

PAIS
NUMERO DE
RADIOAFICIONADOS
% population
Year of
Report
S
o
ur
ce
Japan 1,296,059 1.012 1999 [2]
United States 738,497 0.239 2012 [3]
Thailand 176,278 0.275 2006 [2]
South Korea 141,000 0.288 2000 [2]
Germany 75,262 0.092 2007 [4]
Republic of China 68,692 0.296 1999 [2]
Canada 69,183 0.201 2011 [3]
Spain 58,700 0.127 1999 [2]
United Kingdom 58,426 0.094 2000 [2]
Russia 38,000 0.026 1993 [2]
Brazil 32,053 0.016 1997 [2]
Italy 30,000 0.049 1993 [2]
Indonesia 27,815 0.011 1997 [2]
France 18,500 0.028 1997 [2]
Ukraine 17,265 0.037 2000 [2]
Argentina 16,889 0.042 1999 [2]
Poland 16,000 0.041 2000 [2]
Australia 15,328 0.067 2000 [2]
India 15,679 0.001 2000 [2]
Denmark 8,668 0.156 2012 [5]
Slovenia 6,500 0.317 2000 [2]
South Africa 6,000 0.012 1994 [2]
Norway 5,302 0.106 2000 [2]

Los radioaficionados colaborarán prestando apoyo a
las comunicaciones en las Zonas Afectadas.
En el Perú tenemos
aproximadamente 300
radioaficionados
y en el Callao 11

• El servicio de radioaficionado es necesario en
situaciones de emergencia, y cubrir áreas no
cubiertas por otros servicios.
• El servicio de radioaficionados, podrá prestar
servicios de apoyo en casos de emergencia.
• En caso de emergencia, los equipos de
radioaficionados podrán conectarse a la línea
telefónica.

• Los radioaficionados no deberán producir
interferencias a equipos electrodomésticos de
sus vecinos.
• Se encuentra prohibido la transmisión de
música, informaciones o avisos de corte
comercial en cualquier modalidad y forma.

MODALIDADES DE OPERACIÓN
• Las estaciones pueden ser:
– Fijas
– Móviles
– Portátiles

Equipos transceptores - FIJO
• Equipo multibanda, memoria
aceptable, modos de modulación, etc.

Antenas instaladas en vehículos-
Estaciones móviles

ELEMENTOS DE UN SISTEMA DE
RADIOAFICIONADOS
• COMPONENTES DE UNA ESTACIÓN DE RADIO
Una estación de radiocomunicaciones consta de
equipos para transmitir y recibir señales de radio y
sus principales componentes son:
· Radiotransmisor
· Antena
· Fuente de alimentación

TOPOLOGÍA DE UNA RED EN HF

Dimensiones de una antena HF

Antena Horizontal

Antena tipo logarítmica
• Antena muy usada
• Antena multibanda
• Ganancia constante

Antenas multibanda
• En bandas de HF la disponibilidad de espacio para el
despliegue de la antena, se hacen variaciones, como las
antenas tipo “V” invertida.

Antenas verticales VHF

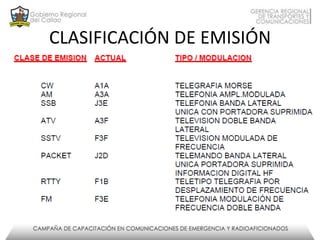

CLASIFICACIÓN DE EMISIÓN

CÓDIGOS USADOS POR EL
RADIOAFICIONADO

CÓDIGO FONÉTICO

CÓDIGO Q

BANDAS DE FRECUENCIA HF, VHF, UHF
• A menor frecuencia, mayor cobertura, antenas
de gran dimensión, ondas decametricas.
• A frecuencias altas antenas más cortas, ondas
métricas.
• A frecuencias más altas, menos cobertura.

Banda de uso para radioaficionados
en el Perú
• Categoría Novicio:
– Bandas (metros): 160, 80, 40, 30, 6 y 2 (*) mts.
• Categoría Intermedia:
– Bandas (metros):160, 80, 40, 30, 20(**), 15
(**), 10,6 y 2.
– Modos de emisión:CW, AM,SSB, FM, PACKET, RTTY
• Categoría Superior:
– Modos de
emisión:CW, AM,SSB, FM, RTTY, PACKET, SSTV, ATV.

FRECUENCIAS A UTILIZAR EN EMERGENCIA

NORMAS DE OPERACIÓN
• Para poder operar una estación de
radioaficionado se necesita autorización del
MTC, previo cumplimiento de algunos requisitos.
• Se deberá :
– comunicar al inicio el indicativo
asignado, comunicación clara,
– llevar un libro de registro (Libro de
Guardia), certificado por un Radio Club o por el
MTC, para efectos de constancias y diplomas.

TARJETAS QSL
• Son tarjetas similares a una tarjeta postal.
• Es un acuse de recibo de comunicación (9x14 cm)

PROCEDIMIENTO EN CASO DE
EMERGENCIA
• Prioritariamente se utilizará SSB
• Primero escuchar atentamente.
• Monitorear bandas y frecuencias

AUTORIZACIÓN
• Sin equipo: requiere autorización como operador
• Con Equipo: requiere autorización y haber
cumplido con instalar el equipo de
radioaficionado y presentar a marca y modelo
• La autorización se concede un plazo máximo de
– 03 años para novicios,
– 04 si se trata de intermedio, y
– 05 si se trata de categoría superior.

CARACTERÍSTICAS DE LAS CATEGORÍAS
• NOVICIO.- Estaciones de clase “C”, potencia
máxima de 100W, banda correspondiente, según
PNAF.
• INTERMEDIO.- Estaciones de clase “B” potencia
máxima de 250W., y en la banda
correspondiente.
• SUPERIOR.- Clase “A”, potencia máxima de
1000W, en todas las bandas asignadas

REQUISITOS PARA LA LICENCIA-NOVICIO
• Peruano o extranjero residente no menor de 2
años.
• Presentar solicitud al MTC, DNI, 3
fotografías, aprobar el examen teórico del
MTC.
– Características técnicas del equipo y ubicación del
mismo.
– Recibo de pago sobre la autorización, de 0.1% UIT.

REQUISITOS PARA CATEGORÍA INTERMEDIA
• Acreditar autorización de
radioaficionado, antigüedad no menor de 1
año, comunicación no menor a 75
radioaficionados confirmados con tarjetas
QSL.
• Constancia de aprobación de examen técnico-
práctico.
• Pago de derechos correspondiente.

REQUISITOS PARA CATEGORÍA SUPERIOR
• Constancia de autorización
vigente, permanencia no menor de 1 año en la
categoría intermedio, y no menor a 75
comunicaciones con presentación de tarjetas
QSL.
• Constancia de haber aprobado el examen
teórico-práctico.
• El recibo del pago correspondiente.

Como Solicitar Autorización de
Radioaficionado
• Llenar la solicitud, (esta dentro del folder).
• Ir al MTC en Jirón Zorritos 1203
• MTC responde enviando Oficio con fecha de
examen
• Aprueba examen
• MTC envía Resolución de Autorización, a la
dirección indicada en la solicitud
• Ya puede Operar!!

EXAMEN DE RADIOAFICIONADOS DEL
MTC
– Conocimiento de Ley Reglamento General.
– Reglamento Específico del Servicio de
Radioaficionados.
– Conocimientos de básicos electricidad y
electrónica.
– Funcionamiento de una estación de
radioaficionados y códigos autorizados.

1. Longitud de la antena
• Longitud de antena directamente proporcional
a la longitud de onda.
• λ =C/f
– λ: longitud de onda
– C: velocidad de la luz en el vacio
– f: Frecuencia de operación.
• Ejemplo:
• ¿Cuál es longitud del dipolo de una estación
que opera a una frecuencia de 7.1 MHz?
EJEMPLOS DE
PREGUNTAS DEL EXAMEN DE RADIOAFICIONADOS

SOLUCION:
¿Cuál es longitud del dipolo de una estación que opera
a una frecuencia de 7.1 MHz?
λ =c/f
Datos: c= 300 000 000 metros por segundo
Entonces:
• λ = 300 000 000 metros por segundo/7 100 000 ciclos por segundo
• λ = 42.2 metros
Por lo que el dipolo será de 42.2 metros,
y un dipolo de media onda de 21.1 metros.

2. Ley de Ohm

3. Tamaño dela tarjeta QSL
• 9 x 14
4. Código Q y Código de País
