1.
13 de Noviembre de 2015

2.

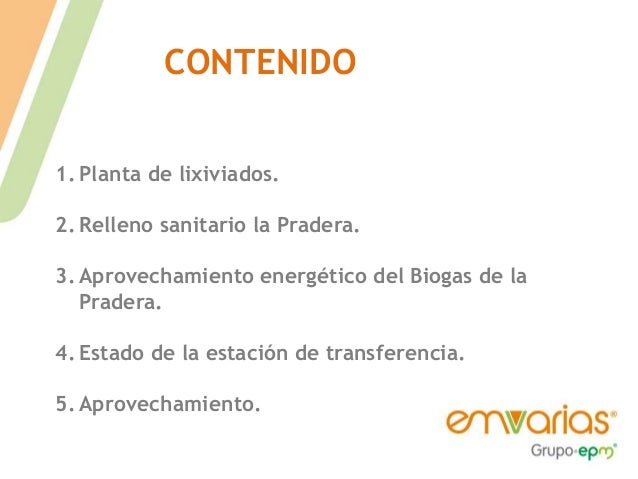

CONTENIDO
1. Planta de lixiviados.
2. Relleno sanitario la Pradera.
3. Aprovechamiento energético del Biogas de la
Pradera.
4. Estado de la estación de transferencia.
5. Aprovechamiento.

3.

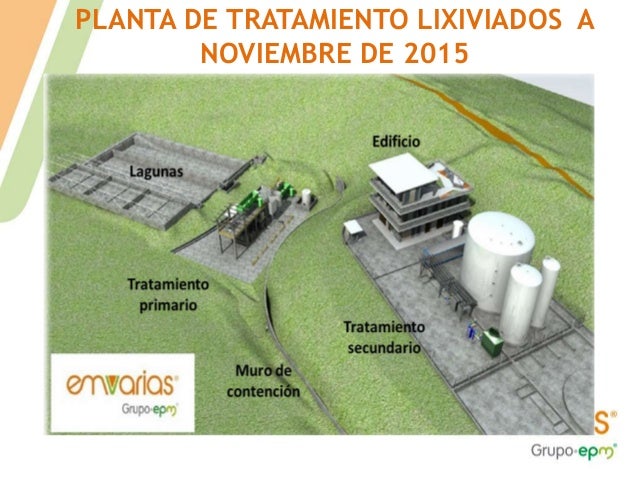

PLANTA DE TRATAMIENTO LIXIVIADOS A
NOVIEMBRE DE 2015

4.

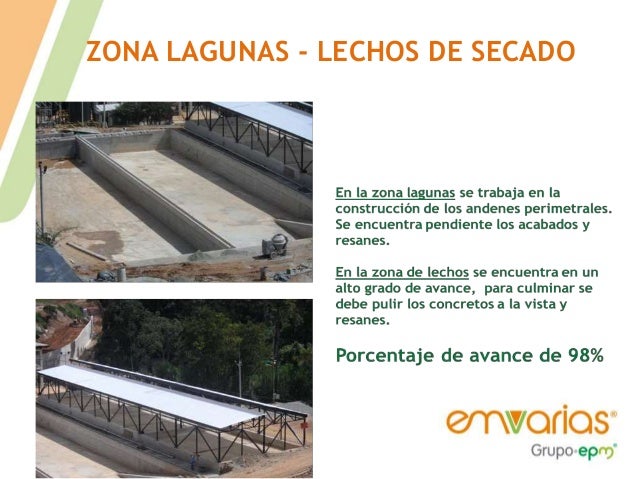

ZONA LAGUNAS - LECHOS DE SECADO

5.

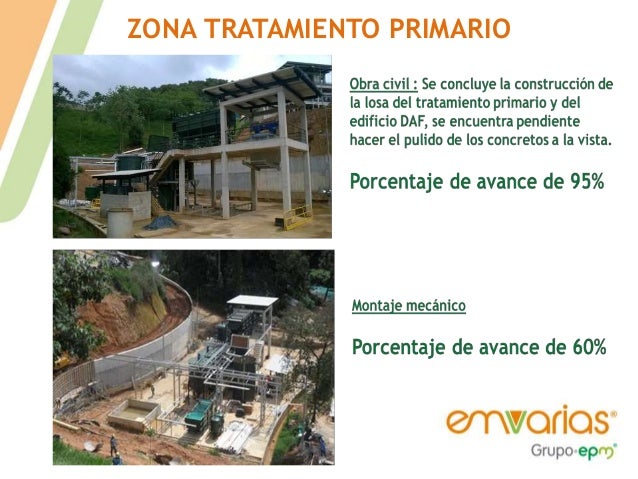

ZONA TRATAMIENTO PRIMARIO

6.
ZONA MURO DE CONTENCIÓN

7.
RED DE ALCANTARILLADO

8.
ZONA EDIFICIO ADMINISTRATIVO

9.

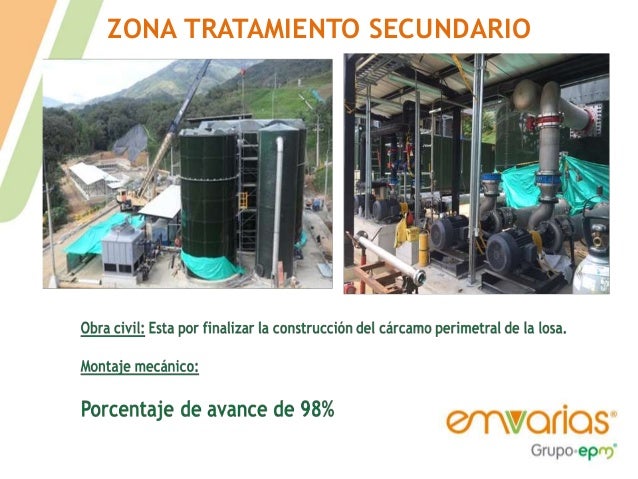

ZONA TRATAMIENTO SECUNDARIO

10.

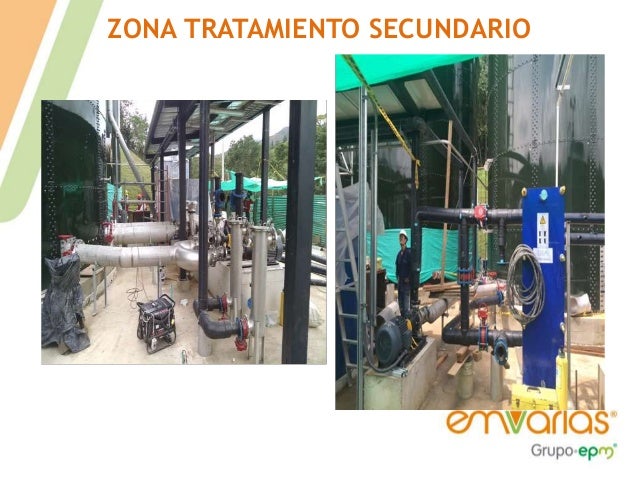

ZONA TRATAMIENTO SECUNDARIO

11.

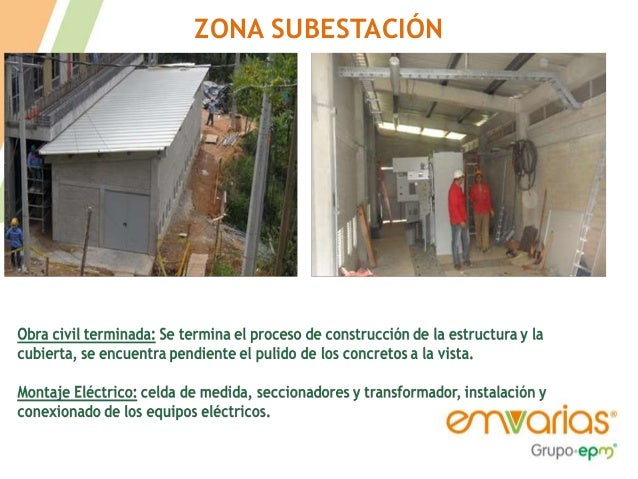

ZONA SUBESTACIÓN

12.
RED CONTRAINCENDIOS

13.

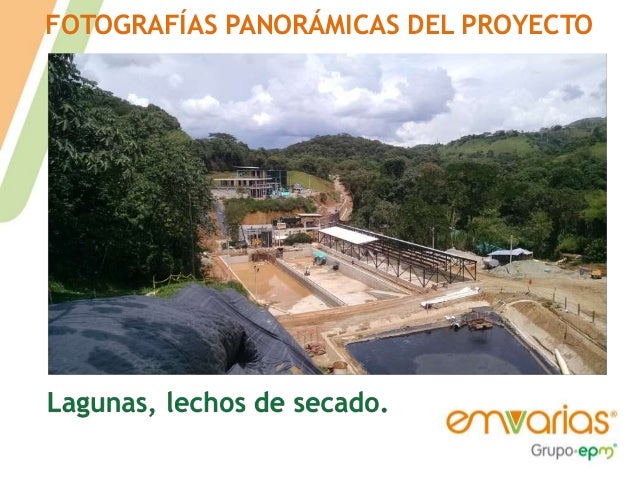

FOTOGRAFÍAS PANORÁMICAS DEL PROYECTO

14.

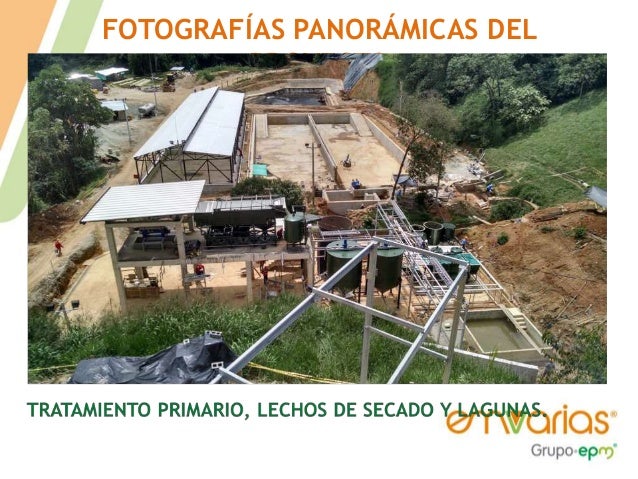

FOTOGRAFÍAS PANORÁMICAS DEL
PROYECTO

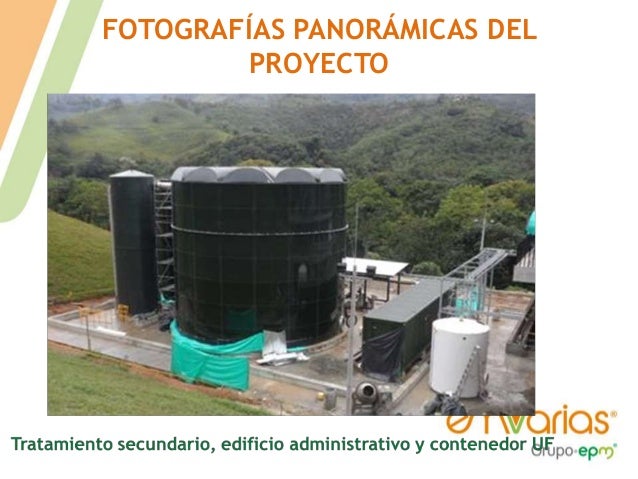

15.
FOTOGRAFÍAS PANORÁMICAS DEL
PROYECTO

16.

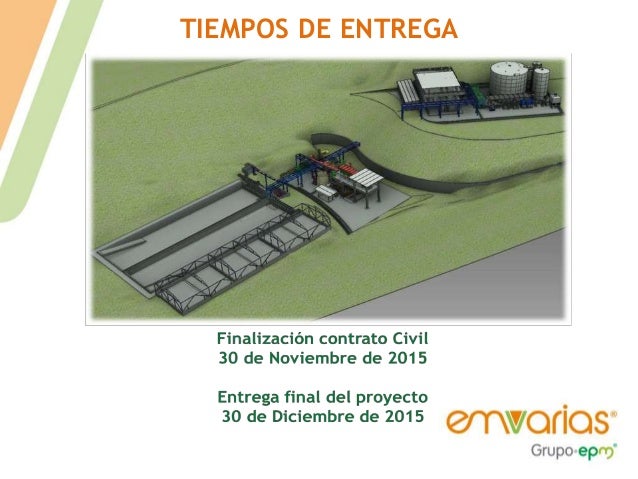

TIEMPOS DE ENTREGA

17.
AREAMINIMA
ESTIMADA
FECHADEINICIO FECHAFINAL
CAPACIDAD
TON
TON
DISPUESTAS
% OCUPACION
ASEPT2015
OBSERVACIONES
LA CARRILERA JUNIO 2003 733.957 733.957 100%
LA MUSICA JULIO 2004 ENERO 2015 7.213.444 6.962.784 97%
A hoy tiene capacidad remanente sin uso
paracontingencia, en 3años se amplíasu
capacidad remanente. Capacidad
Remanente 100.000mt3
ALTAIR ENERO 12 DE 2015 ENERO 2029 8.043.000 705.665 9%
CUMBRE1Y2 10'000.000MT3
Comienzatrámite de licenciamiento en
Julio de 2016
Estadefinido un valoren el presupuesto
2016aprobado porjuntadirectivadel 20
de Octubre de 2015, $800'000.000Para
estudios
LA PIÑUELA Pordefinircapacidad volumétricaen estudio

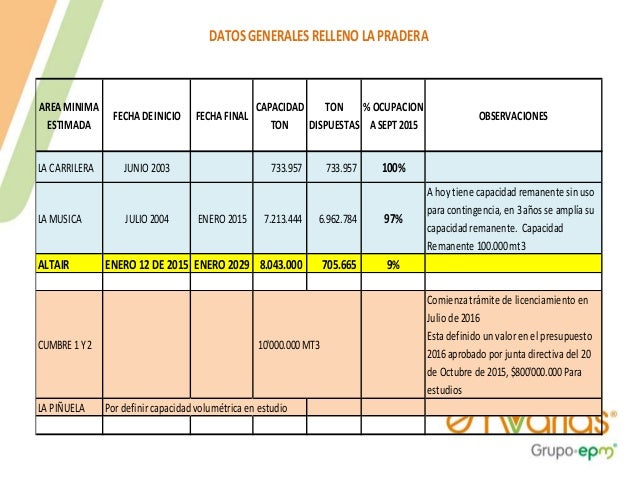

DATOS GENERALES RELLENO LA PRADERA

18.
Plan de trabajo para adecuación otras fases vaso
Altair hasta el 2018
Etapa
Geomembrana
(m2)
Período de
instalación
Volumen a
llenar que se
habilita (m3)
Toneladas
estimadas a
disponer
Tiempo
estimado que
se habilita
(meses)
Tiempo
calendario que se
habilita
Impermeabilización
sector centro
9000 jul-15 183.547 201.902 3 ago-oct-2015
Adecuación berma
1100 - 1120 desde
organal 4 - organal 5
SP
22000
ago- nov de
2015
216.213 291.888 4 nov-2015 -feb-2016
Adecuación berma
1100 - 1120 desde
organal 5 - organal 6
(primera parte)
22000 Nov -dic 2015 338.773 457.344 5
mar-2016 a jul
2016
Adecuación berma
1100 - 1120 desde
organal 6 - organal 1
Segunda parte)
12417 abr-may 2016 499.733 674.640 7
ago-2016 a feb-
2017
Adecuación berma o
zona 1120 - 1130
desde organal 4 -
organal 6
23303 oct-dic 2016 269.842 458.732 5 mar-jul 2017
Adecuación berma o
zona 1120 - 1130
desde organal 6 -
organal 1
13739
Adecuación berma o
zona 1110 - 1120
desde organal 1 -
organal 3
6617
Adecuación berma o
zona de 1120 - 1130
desde organal 1
organal 3
9424 2018 269.842 431.748 5 jun-oct 2018
mar-may 2017 524.499 891.649 10
ago 2017- may
2018

19.

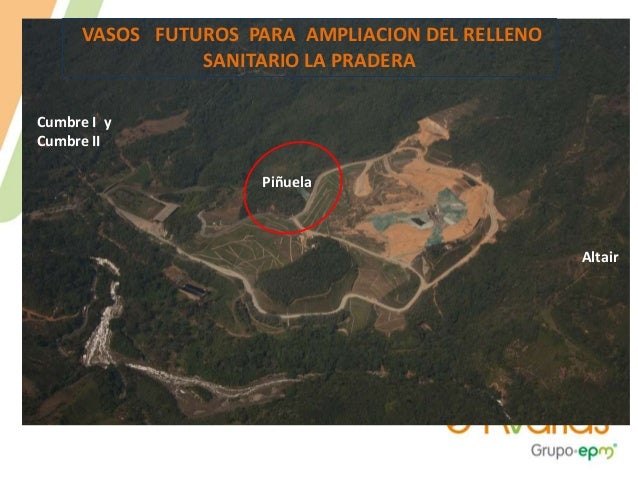

Altair
Piñuela
Cumbre I y
Cumbre II
VASOS FUTUROS PARA AMPLIACION DEL RELLENO
SANITARIO LA PRADERA

20.
CAPACIDAD REAL HOY REMANENTE VASO
LA MÚSICA – CONTORNO LINEA BLANCA

21.

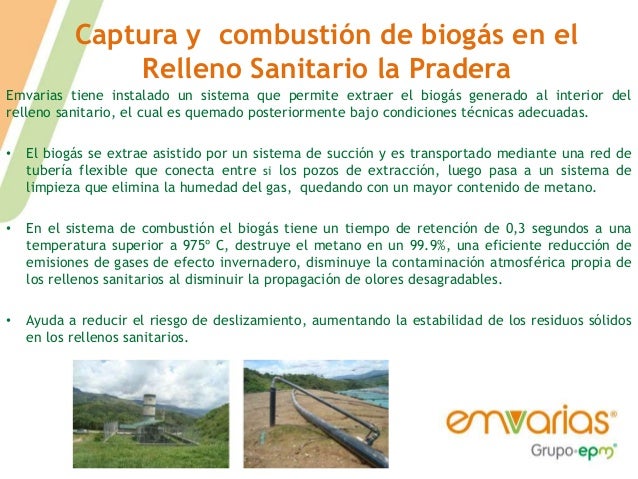

Captura y combustión de biogás en el
Relleno Sanitario la Pradera
Emvarias tiene instalado un sistema que permite extraer el biogás generado al interior del
relleno sanitario, el cual es quemado posteriormente bajo condiciones técnicas adecuadas.
• El biogás se extrae asistido por un sistema de succión y es transportado mediante una red de
tubería flexible que conecta entre si los pozos de extracción, luego pasa a un sistema de
limpieza que elimina la humedad del gas, quedando con un mayor contenido de metano.
• En el sistema de combustión el biogás tiene un tiempo de retención de 0,3 segundos a una
temperatura superior a 975º C, destruye el metano en un 99.9%, una eficiente reducción de
emisiones de gases de efecto invernadero, disminuye la contaminación atmosférica propia de
los rellenos sanitarios al disminuir la propagación de olores desagradables.
• Ayuda a reducir el riesgo de deslizamiento, aumentando la estabilidad de los residuos sólidos
en los rellenos sanitarios.

22.
Captura y combustión de biogás en el Relleno
Sanitario la Pradera
14
•Proyectos
Estratégicos VP
A&S
4
• Proyectos
Residuos Solidos
dentro de los 14.
1
• Proyecto
Biogás dentro
de los 4
Hacen parte de los 14 Proyectos Estratégicos del EPM

23.
Captura y combustión de biogás en el
Relleno Sanitario la Pradera
Inversiones
2016 - 2019
US$13
Estimado. Implementación
Plan de
Inversiones 2016
$ 150.000.000
Para factibilidad
Con el estudio de factibilidad se establecerá el costo real del proyecto, y se elaboran los
términos de referencia para su implementación y construcción entre los años 2016 y 2017.
Propuesta: establecer un sistema de Generación de 6.5 MW de energía eléctrica a partir del
biogás del relleno sanitario la Pradera y utilizar el calor residual para el secado de los
residuos sólidos que llegan al relleno, como fase inicial de un proceso de valorización
energética, así como para el secado de los lixiviados generados.
Estudios

24.

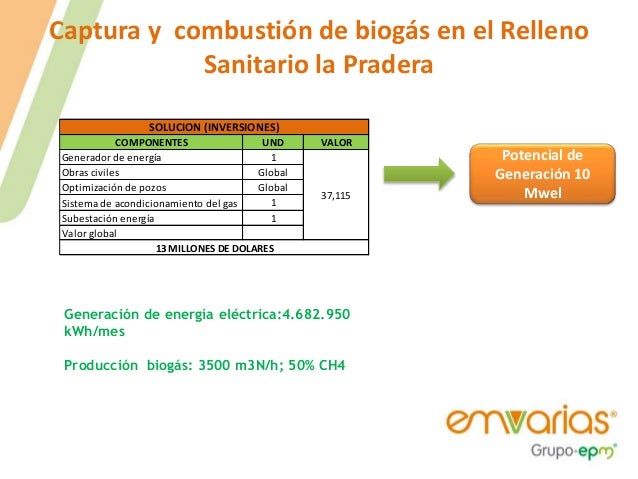

Captura y combustión de biogás en el Relleno
Sanitario la Pradera
COMPONENTES UND VALOR
Generador de energía 1
Obras civiles Global
Optimización de pozos Global
Sistema de acondicionamiento del gas 1
Subestación energía 1
Valor global
37,115
SOLUCION (INVERSIONES)
13 MILLONES DE DOLARES
Potencial de
Generación 10
Mwel
Generación de energía eléctrica:4.682.950
kWh/mes
Producción biogás: 3500 m3N/h; 50% CH4

25.
Con la aplicación del nuevo marco tarifario del servicio de aseo, la actividad
de aprovechamiento de residuos será remunerada con recursos de la
tarifa. Esta actividad deberá ser atendida por personas prestadoras de
servicios públicos que se hayan organizado bajo una de las figuras
establecidas
Se deberán organizar como empresas prestadoras de esta actividad, en tal
sentido uno de los puntos a reglamentar por parte del Minvivienda es el la
definición del plan de transición que estas organizaciones tendrán que
adoptar para dar cabal cumplimiento a las obligaciones de reportes de
información y de más obligaciones que conlleva el ser prestadores regulados
y vigilados.
El esquema operativo del aprovechamiento, es objeto de reglamentación
por parte del Ministerio de Vivienda, Ciudad y Territorio.
APROVECHAMIENTO
