METODOLOGÍA PARA MAPEO Y ANÁLISIS DE REDES Equipo Capacity CIAT Sophie Alvarez 12y 13 de Abril 2011 Taller de capacitación

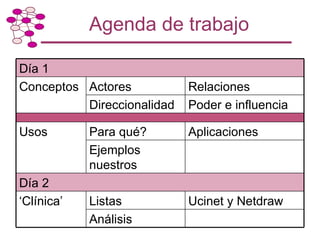

Agenda de trabajo Día 1 Conceptos Actores Relaciones Direccionalidad Poder e influencia Usos Para qué? Aplicaciones Ejemplos nuestros Día 2 ‘ Clínica’ Listas Ucinet y Netdraw Análisis

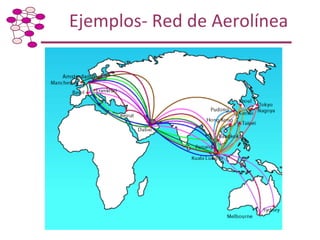

Ejemplos- Red de Aerolínea

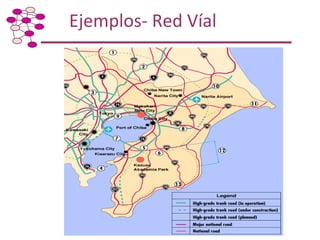

Ejemplos- Red Víal

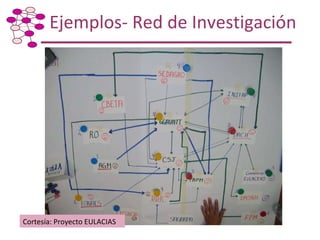

Ejemplos- Red de Investigación Cortesía: Proyecto EULACIAS

Ejemplos- Red de Comunicación Cortesía: Proyecto CORFOCIAL

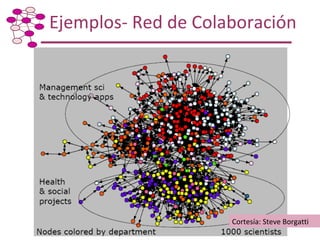

Ejemplos- Red de Colaboración Cortesía: Steve Borgatti

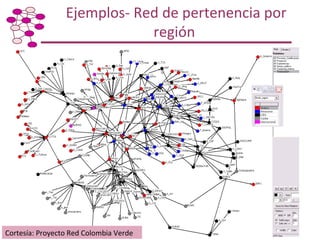

Ejemplos- Red de pertenencia por región Cortesía: Proyecto Red Colombia Verde

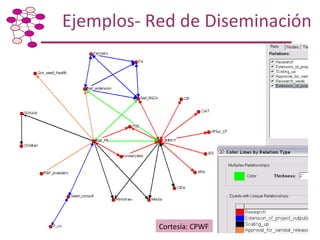

Ejemplos- Red de Diseminación Cortesía: CPWF

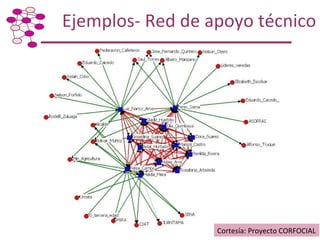

Ejemplos- Red de apoyo técnico Cortesía: Proyecto CORFOCIAL

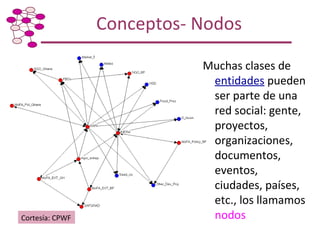

Conceptos- Nodos Muchas clases de entidades pueden ser parte de una red social: gente, proyectos, organizaciones, documentos, eventos, ciudades, países, etc., l os llamamos nodos Cortesía: CPWF

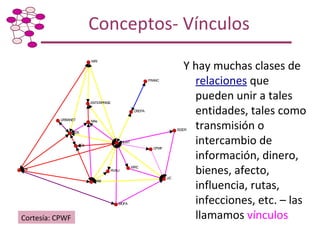

Conceptos- Vínculos Y hay muchas clases de relaciones que pueden unir a tales entidades, tales como transmisión o intercambio de información, dinero, bienes, afecto, influencia, rutas, infecciones, etc. – las llamamos vínculos Cortesía: CPWF

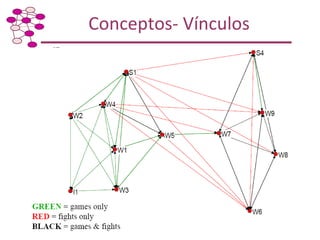

Conceptos- Vínculos

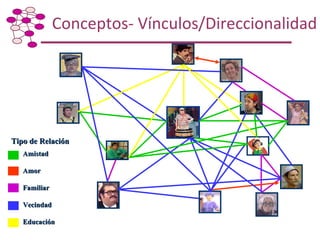

Conceptos- Vínculos/Direccionalidad Tipo de Relación Amistad Amor Familiar Vecindad Educación

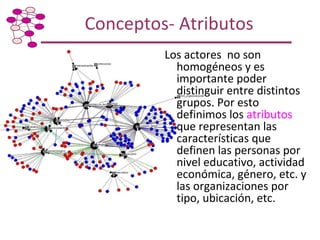

Los actores no son homogéneos y es importante poder distinguir entre distintos grupos. Por esto definimos los atributos que representan las características que definen las personas por nivel educativo, actividad económica, género, etc. y las organizaciones por tipo, ubicación, etc. Conceptos- Atributos

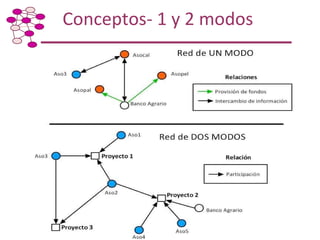

Conceptos- 1 y 2 modos

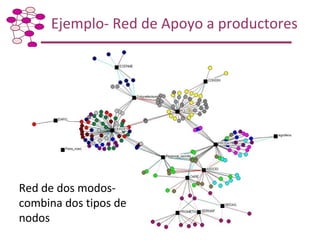

Ejemplo- Red de Apoyo a productores Red de dos modos- combina dos tipos de nodos

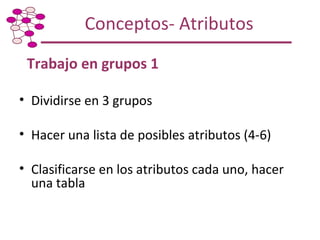

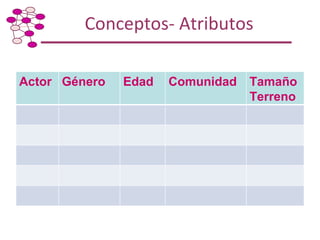

Conceptos- Atributos Actor Género Edad Comunidad TamañoTerreno

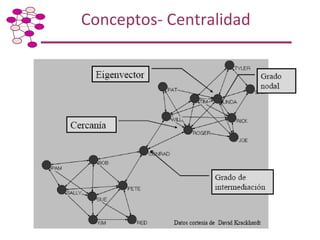

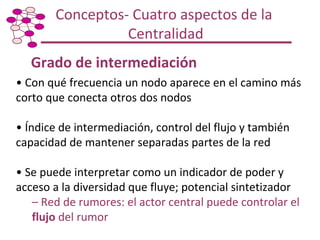

Conceptos- Centralidad

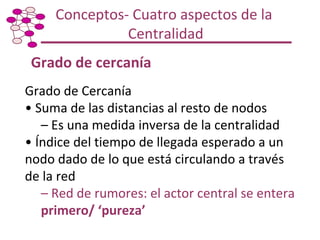

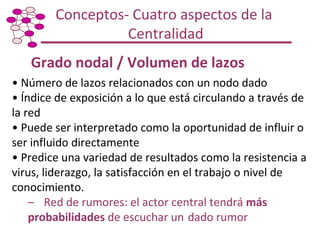

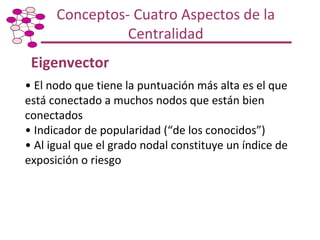

Conceptos- Cuatro Aspectos de la Centralidad • El nodo que tiene la puntuación más alta es el que está conectado a muchos nodos que están bien conectados • Indicador de popularidad (“de los conocidos”) • Al igual que el grado nodal constituye un índice de exposición o riesgo Eigenvector

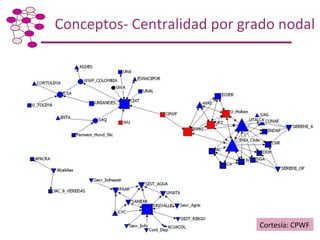

Conceptos- Centralidad por grado nodal Cortesía: CPWF

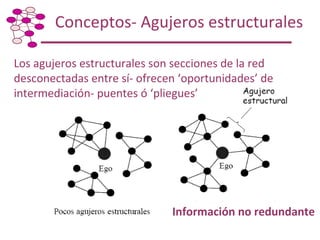

Conceptos- Agujeros estructurales Los agujeros estructurales son secciones de la red desconectadas entre sí- ofrecen ‘oportunidades’ de intermediación- puentes ó ‘pliegues’ Información no redundante

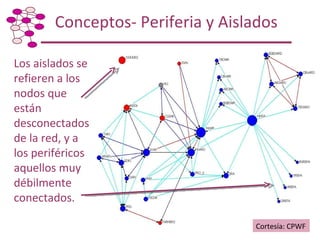

Conceptos- Periferia y Aislados Los aislados se refieren a los nodos que están desconectados de la red, y a los periféricos aquellos muy débilmente conectados. Cortesía: CPWF

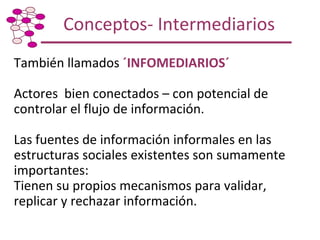

Conceptos- Intermediarios También llamados ´INFOMEDIARIOS´ Actores bien conectados – con potencial de controlar el flujo de información. Las fuentes de información informales en las estructuras sociales existentes son sumamente importantes: Tienen su propios mecanismos para validar, replicar y rechazar información.

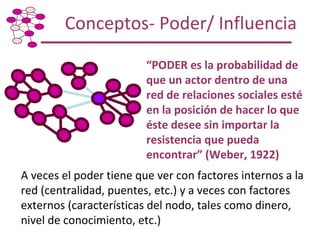

Conceptos- Poder/ Influencia “ PODER es la probabilidad de que un actor dentro de una red de relaciones sociales esté en la posición de hacer lo que éste desee sin importar la resistencia que pueda encontrar” (Weber, 1922) A veces el poder tiene que ver con factores internos a la red (centralidad, puentes, etc.) y a veces con factores externos (características del nodo, tales como dinero, nivel de conocimiento, etc.)

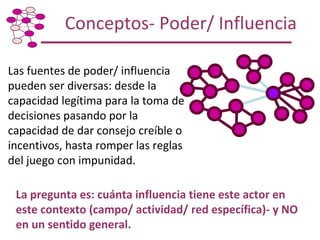

Conceptos- Poder/ Influencia Las fuentes de poder/ influencia pueden ser diversas: desde la capacidad legítima para la toma de decisiones pasando por la capacidad de dar consejo creíble o incentivos, hasta romper las reglas del juego con impunidad. La pregunta es: cuánta influencia tiene este actor en este contexto (campo/ actividad/ red específica)- y NO en un sentido general.

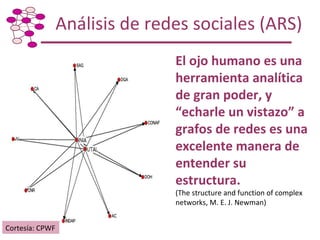

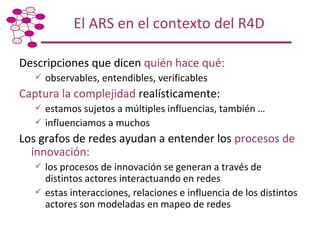

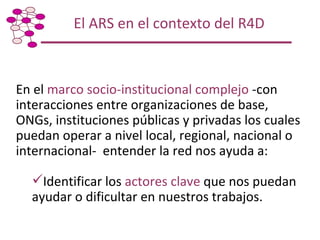

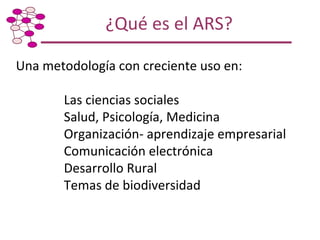

Análisis de redes sociales (ARS) El ojo humano es una herramienta analítica de gran poder, y “echarle un vistazo” a grafos de redes es una excelente manera de entender su estructura. (The structure and function of complex networks, M. E. J. Newman) Cortesía: CPWF

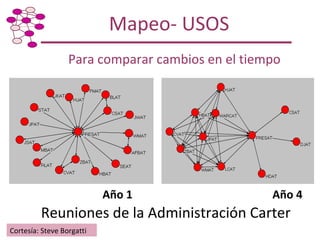

Mapeo- USOS Año 1 Año 4 Reuniones de la Administración Carter Para comparar cambios en el tiempo Cortesía: Steve Borgatti

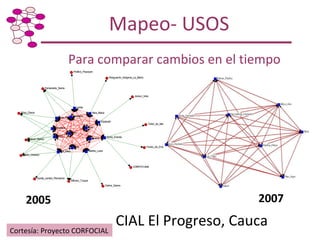

Mapeo- USOS 2005 CIAL El Progreso, Cauca Para comparar cambios en el tiempo 2007 Cortesía: Proyecto CORFOCIAL

Mapeo- USOS Para hacer planes de acción

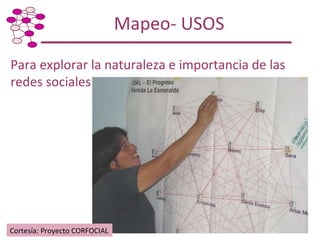

Mapeo- USOS Para explorar la naturaleza e importancia de las redes sociales Cortesía: Proyecto CORFOCIAL

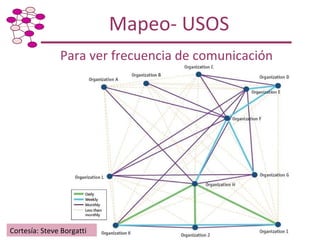

Mapeo- USOS Para ver frecuencia de comunicación Cortesía: Steve Borgatti

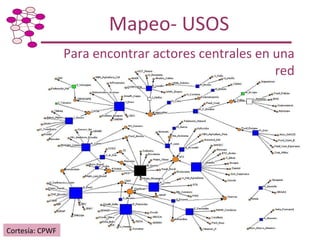

Mapeo- USOS Para encontrar actores centrales en una red Cortesía: CPWF

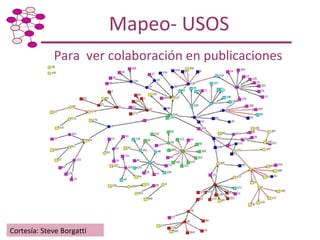

Para ver colaboración en publicaciones Mapeo- USOS Cortesía: Steve Borgatti

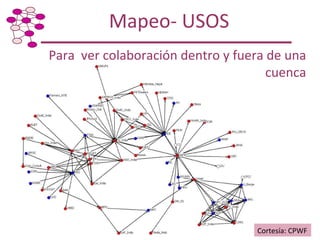

Para ver colaboración dentro y fuera de una cuenca Mapeo- USOS Cortesía: CPWF

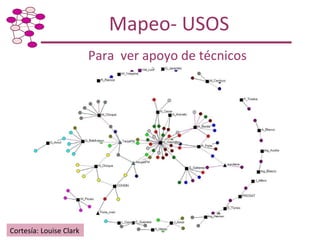

Para ver apoyo de técnicos Mapeo- USOS Cortesía: Louise Clark

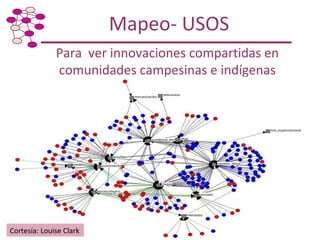

Para ver innovaciones compartidas en comunidades campesinas e indígenas Mapeo- USOS Cortesía: Louise Clark

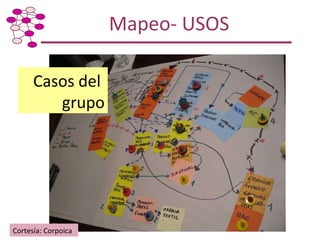

Para Mapeo- USOS Casos del grupo Cortesía: Corpoica

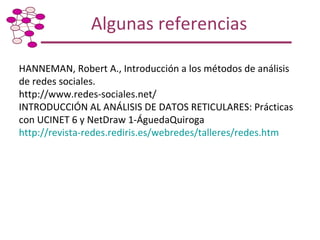

Algunas referencias HANNEMAN, Robert A., Introducción a los métodos de análisis de redes sociales. http://www.redes-sociales.net/ INTRODUCCIÓN AL ANÁLISIS DE DATOS RETICULARES: Prácticas con UCINET 6 y NetDraw 1-ÁguedaQuiroga http://revista- redes.rediris.es / webredes /talleres/ redes.htm

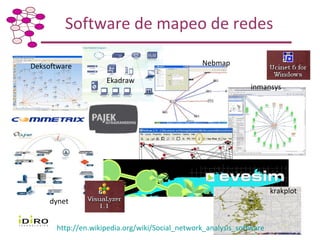

Software de mapeo de redes Deksoftware Ekadraw Nebmap inmansys dynet krakplot http:// en.wikipedia.org / wiki / Social_network_analysis_software

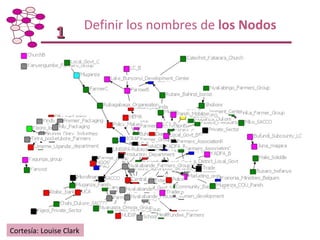

1 Definir los nombres de los Nodos Cortesía: Louise Clark

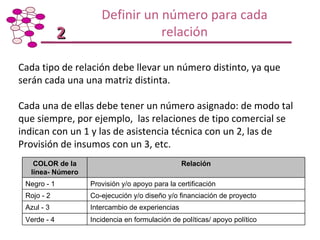

2 Cada tipo de relación debe llevar un número distinto, ya que serán cada una una matriz distinta. Cada una de ellas debe tener un número asignado: de modo tal que siempre, por ejemplo, las relaciones de tipo comercial se indican con un 1 y las de asistencia técnica con un 2, las de Provisión de insumos con un 3, etc. Definir un número para cada relación COLOR de la línea- Número Relación Negro - 1 Provisión y/o apoyo para la certificación Rojo - 2 Co-ejecución y/o diseño y/o financiación de proyecto Azul - 3 Intercambio de experiencias Verde - 4 Incidencia en formulación de políticas/ apoyo político

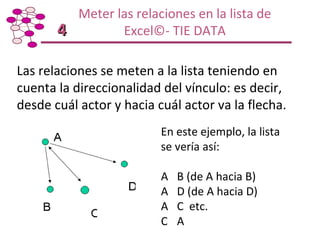

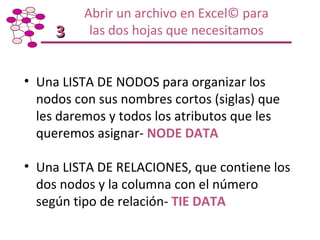

4 Meter las relaciones en la lista de Excel©- TIE DATA Las relaciones se meten a la lista teniendo en cuenta la direccionalidad del vínculo: es decir, desde cuál actor y hacia cuál actor va la flecha. En este ejemplo, la lista se vería así: A B (de A hacia B) A D (de A hacia D) A C etc. C A

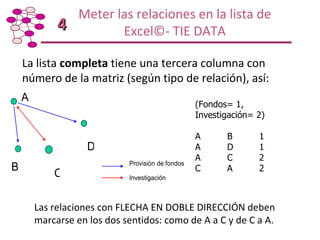

4 La lista completa tiene una tercera columna con número de la matriz (según tipo de relación), así: Meter las relaciones en la lista de Excel©- TIE DATA (Fondos= 1, Investigación= 2) A B 1 A D 1 A C 2 C A 2 Las relaciones con FLECHA EN DOBLE DIRECCIÓN deben marcarse en los dos sentidos: como de A a C y de C a A.

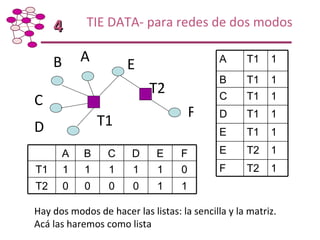

4 TIE DATA- para redes de dos modos Hay dos modos de hacer las listas: la sencilla y la matriz. Acá las haremos como lista A T1 1 B T1 1 C T1 1 D T1 1 E T1 1 E T2 1 F T2 1 A F E D C B T2 T1 A B C D E F T1 1 1 1 1 1 0 T2 0 0 0 0 1 1

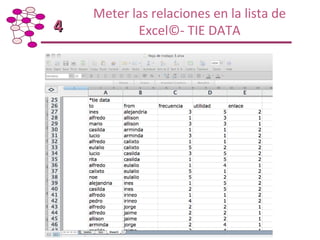

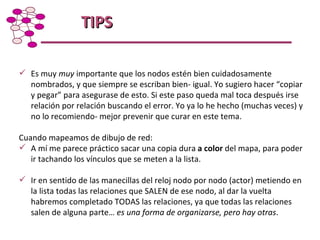

4 Meter las relaciones en la lista de Excel©- TIE DATA

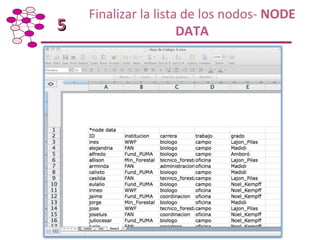

5 Finalizar la lista de los nodos- NODE DATA

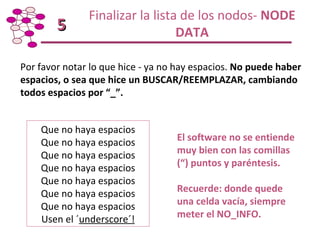

Por favor notar lo que hice - ya no hay espacios. No puede haber espacios, o sea que hice un BUSCAR/REEMPLAZAR, cambiando todos espacios por “_”. Que no haya espacios Que no haya espacios Que no haya espacios Que no haya espacios Que no haya espacios Que no haya espacios Que no haya espacios Usen el ´ underscore´! El software no se entiende muy bien con las comillas (“) puntos y paréntesis. Recuerde: donde quede una celda vacía, siempre meter el NO_INFO. 5 Finalizar la lista de los nodos- NODE DATA

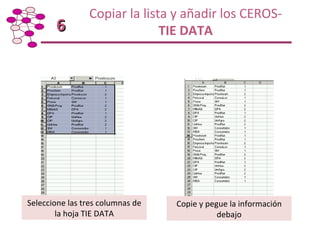

6 Copiar la lista y añadir los CEROS- TIE DATA Seleccione las tres columnas de la hoja TIE DATA Copie y pegue la información debajo

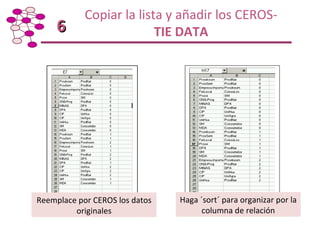

6 Copiar la lista y añadir los CEROS- TIE DATA Reemplace por CEROS los datos originales Haga ´sort´ para organizar por la columna de relación

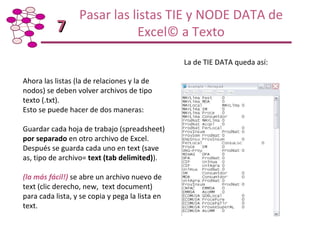

7 Pasar las listas TIE y NODE DATA de Excel© a Texto Ahora las listas (la de relaciones y la de nodos) se deben volver archivos de tipo texto (.txt). Esto se puede hacer de dos maneras: Guardar cada hoja de trabajo (spreadsheet) por separado en otro archivo de Excel. Después se guarda cada uno en text (save as, tipo de archivo= text (tab delimited) ). (la más fácil!) se abre un archivo nuevo de text (clic derecho, new, text document) para cada lista, y se copia y pega la lista en text. La de TIE DATA queda así:

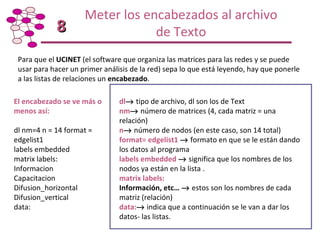

8 Meter los encabezados al archivo de Texto Para que el UCINET (el software que organiza las matrices para las redes y se puede usar para hacer un primer análisis de la red) sepa lo que está leyendo, hay que ponerle a las listas de relaciones un encabezado . El encabezado se ve más o menos así: dl nm=4 n = 14 format = edgelist1 labels embedded matrix labels: Informacion Capacitacion Difusion_horizontal Difusion_vertical data: dl  tipo de archivo, dl son los de Text nm  número de matrices (4, cada matriz = una relación) n  número de nodos (en este caso, son 14 total) format= edgelist1  formato en que se le están dando los datos al programa labels embedded  significa que los nombres de los nodos ya están en la lista . matrix labels: Información, etc…  estos son los nombres de cada matriz (relación) data:  indica que a continuación se le van a dar los datos- las listas.

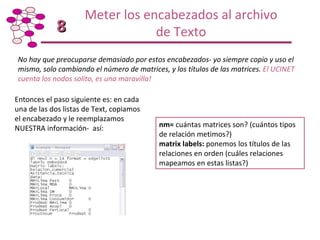

8 Meter los encabezados al archivo de Texto No hay que preocuparse demasiado por estos encabezados- yo siempre copio y uso el mismo, solo cambiando el número de matrices, y los títulos de las matrices. El UCINET cuenta los nodos solito, es una maravilla! Entonces el paso siguiente es: en cada una de las dos listas de Text, copiamos el encabezado y le reemplazamos NUESTRA información- así: nm= cuántas matrices son? (cuántos tipos de relación metimos?) matrix labels: ponemos los títulos de las relaciones en orden (cuáles relaciones mapeamos en estas listas?)

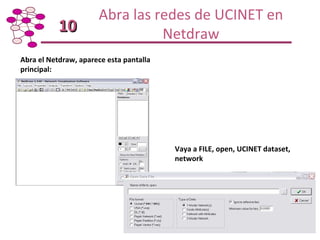

Abra el Netdraw, aparece esta pantalla principal: Vaya a FILE, open, UCINET dataset, network 10 Abra las redes de UCINET en Netdraw

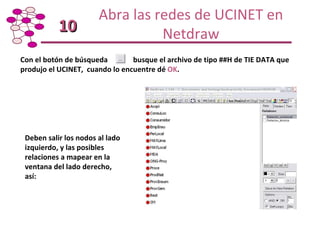

Con el botón de búsqueda busque el archivo de tipo ##H de TIE DATA que produjo el UCINET, cuando lo encuentre dé OK . 10 Abra las redes de UCINET en Netdraw Deben salir los nodos al lado izquierdo, y las posibles relaciones a mapear en la ventana del lado derecho, así:

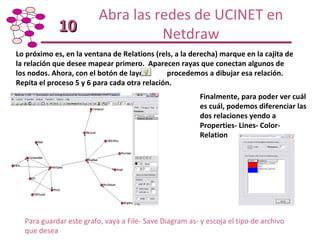

Lo próximo es, en la ventana de Relations (rels, a la derecha) marque en la cajita de la relación que desee mapear primero. Aparecen rayas que conectan algunos de los nodos. Ahora, con el botón de layout procedemos a dibujar esa relación. Repita el proceso 5 y 6 para cada otra relación. 10 Abra las redes de UCINET en Netdraw Finalmente, para poder ver cuál es cuál, podemos diferenciar las dos relaciones yendo a Properties- Lines- Color- Relation Para guardar este grafo, vaya a File- Save Diagram as- y escoja el tipo de archivo que desea

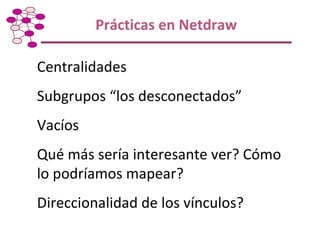

Prácticas en Netdraw Centralidades Subgrupos “los desconectados” Vacíos Qué más sería interesante ver? Cómo lo podríamos mapear? Direccionalidad de los vínculos?
