Anderson Maciel Lima de Medeiros
Consultor em Geotecnologias
ROTEIRO
• Sobre o Instrutor
• Sobre a Turma
• Sobre o Minicurso
http://andersonmedeiros.com/
Sobre o Instrutor
http://andersonmedeiros.com/
• Tecnólogo em Geoprocessamento (IFPB);
• Consultor em Geotecnologias;
• Cr...
http://andersonmedeiros.com/
CONTATO
http://andersonmedeiros.com/
contato@andersonmedeiros.com
https://facebook.com/PortalClickGeo
https://twitter.com/...
Sobre a Turma
– Quem são vocês?
– Qual a formação anterior?
– Onde moram e trabalham?
– Já trabalharam com o QGIS?
http://...
Sobre o Curso
• EMENTA
– Entendendo o QGIS
– Inicializando um projeto
– Visualizando dados geográficos;
– Ferramentas fund...
Inicializando um Projeto
1°) Configure o sistema de referência de coordenadas (SRC) do
projeto.
http://andersonmedeiros.co...
Inicializando um Projeto
2°) Observe na faixa lateral a opção SRC.
• Clique sobre ela para que apareça a janela “Proprieda...
Inicializando um Projeto
2°) Observe na faixa lateral a opção SRC. Clique sobre ela para
que apareça a seguinte interface....
Inicializando um Projeto
http://andersonmedeiros.com/
3°) Crie em um diretório de seu computador uma
pasta chamada CursoQG...
Inicializando um Projeto
http://andersonmedeiros.com/
• Salve o projeto com o nome de Projeto1;
• Será criado um arquivo d...
Visualizando Dados Geográficos
• Acesse o ícone Adicionar Camada Vetorial
• Ou o menu Camada > Adicionar camada vetorial.....
Visualizando Dados Geográficos
http://andersonmedeiros.com/
220 254 199
28 115 0
Dicas sobre Cores para Mapas
http://andersonmedeiros.com/
ColorBrewer - http://colorbrewer2.org/
Dicas sobre Cores para Mapas
http://andersonmedeiros.com/
JcPicker - http://annystudio.com/jcpicker.exe
Ferramentas Fundamentais
• SELEÇÃO POR ATRIBUTOS:
– Consiste em selecionar no mapa e na tabela de atributos
as feições que...
Ferramentas Fundamentais
• EXERCÍCIOS DE SELEÇÃO POR ATRIBUTOS:
– Localize no mapa o município de CENTRO NOVO DO
MARANHAO....
Ferramentas Fundamentais
• EXERCÍCIOS DE SELEÇÃO POR ATRIBUTOS:
– Quais e quantos municípios fazem parte da mesorregião do...
Ferramentas Fundamentais
• GERAÇÃO DE PONTOS A PARTIR DE COORDENADAS
http://andersonmedeiros.com/
Ferramentas Fundamentais
• GERAÇÃO DE PONTOS A PARTIR DE COORDENADAS
– Carregue o arquivo Crimes_MA.csv
http://andersonmed...
Ferramentas Fundamentais
• GERAÇÃO DE PONTOS A PARTIR DE COORDENADAS
http://andersonmedeiros.com/
Ferramentas Fundamentais
• MAPA DE KERNEL
– Instale o complemento Mapa de Calor.
– Utilize a camada pontual dos Crimes par...
Ferramentas Fundamentais
http://andersonmedeiros.com/
Gerando Mapas Temáticos
• MAPAS TEMÁTICOS
– Mapas temáticos Qualitativos (CATEGORIZADOS):
• Mapeamento de variáveis nomina...
MAPAS TEMÁTICOS
• QUALITATIVO: Mesorregiões
http://andersonmedeiros.com/
Mapa Temáticos das Mesorregiões
http://andersonmedeiros.com/
MAPAS TEMÁTICOS
• QUANTITATIVO: AREA
http://andersonmedeiros.com/
Mapa Temáticos das Áreas
http://andersonmedeiros.com/
OBRIGADO!
http://andersonmedeiros.com/
contato@andersonmedeiros.com
https://facebook.com/PortalClickGeo
https://twitter.co...
Upcoming SlideShare
Loading in …5
×

Minicurso de Introdução ao QGIS

12,577 views

Published on

Slides utilizados pelo instrutor Anderson Medeiros, consultor em Geotecnologias, durante o Workshop GEO+, realizado na UFMA entre os dias 25 e 26 de março/2014.

Published in: Technology

Minicurso de Introdução ao QGIS

  1. 1. Anderson Maciel Lima de Medeiros Consultor em Geotecnologias
  2. 2. ROTEIRO • Sobre o Instrutor • Sobre a Turma • Sobre o Minicurso http://andersonmedeiros.com/
  3. 3. Sobre o Instrutor http://andersonmedeiros.com/ • Tecnólogo em Geoprocessamento (IFPB); • Consultor em Geotecnologias; • Criador do Portal ClickGeo (2008); • Instrutor em cursos de Geoprocessamento com Softwares Livres; • Pesquisador no Instituto Nacional do Semiárido (Insa).

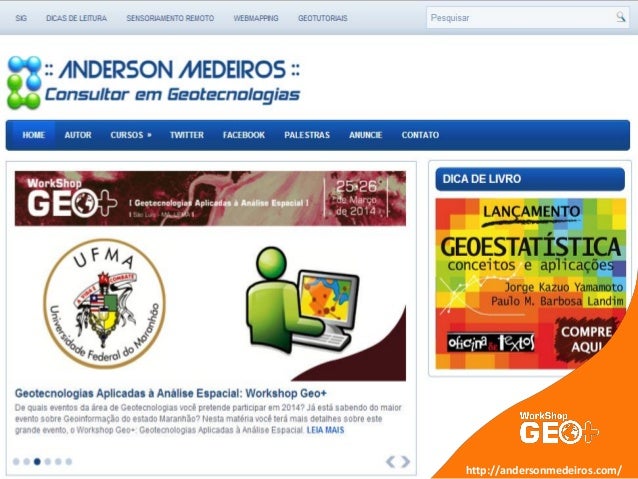

  4. 4. http://andersonmedeiros.com/
  5. 5. CONTATO http://andersonmedeiros.com/ contato@andersonmedeiros.com https://facebook.com/PortalClickGeo https://twitter.com/ClickGeo http://andersonmedeiros.com/
  6. 6. Sobre a Turma – Quem são vocês? – Qual a formação anterior? – Onde moram e trabalham? – Já trabalharam com o QGIS? http://andersonmedeiros.com/

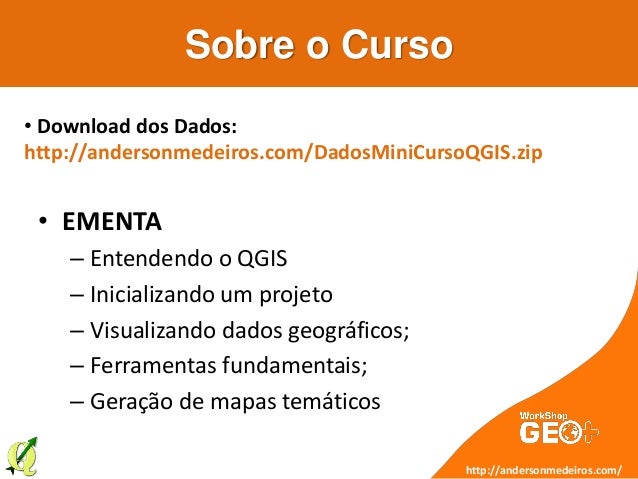

  7. 7. Sobre o Curso • EMENTA – Entendendo o QGIS – Inicializando um projeto – Visualizando dados geográficos; – Ferramentas fundamentais; – Geração de mapas temáticos http://andersonmedeiros.com/ • Download dos Dados: http://andersonmedeiros.com/DadosMiniCursoQGIS.zip
  8. 8. Inicializando um Projeto 1°) Configure o sistema de referência de coordenadas (SRC) do projeto. http://andersonmedeiros.com/

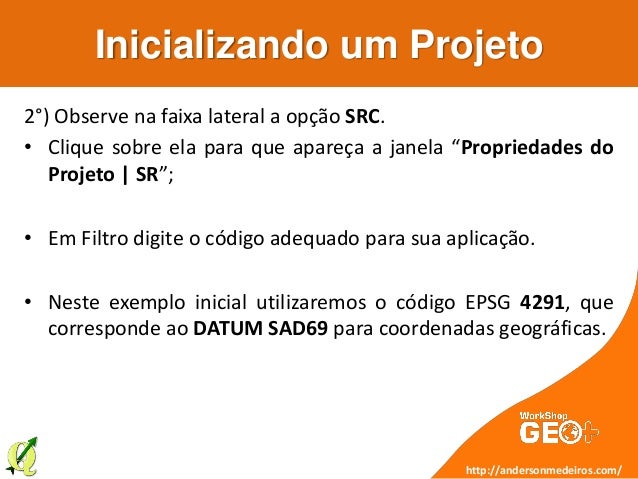

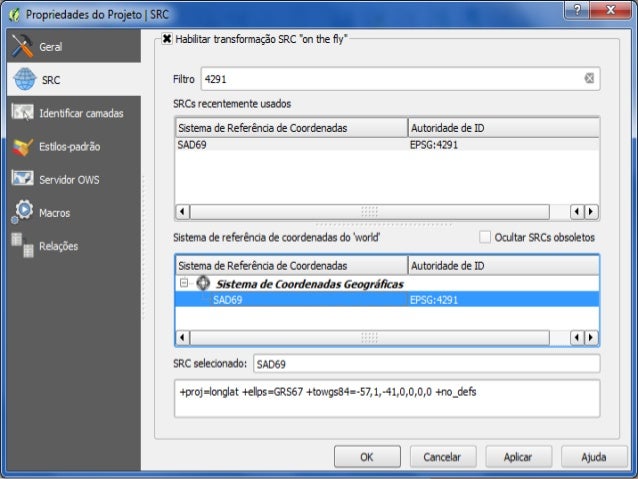

  9. 9. Inicializando um Projeto 2°) Observe na faixa lateral a opção SRC. • Clique sobre ela para que apareça a janela “Propriedades do Projeto | SR”; • Em Filtro digite o código adequado para sua aplicação. • Neste exemplo inicial utilizaremos o código EPSG 4291, que corresponde ao DATUM SAD69 para coordenadas geográficas. http://andersonmedeiros.com/
  10. 10. Inicializando um Projeto 2°) Observe na faixa lateral a opção SRC. Clique sobre ela para que apareça a seguinte interface. Em Filtro digite o código adequado para sua aplicação. http://andersonmedeiros.com/

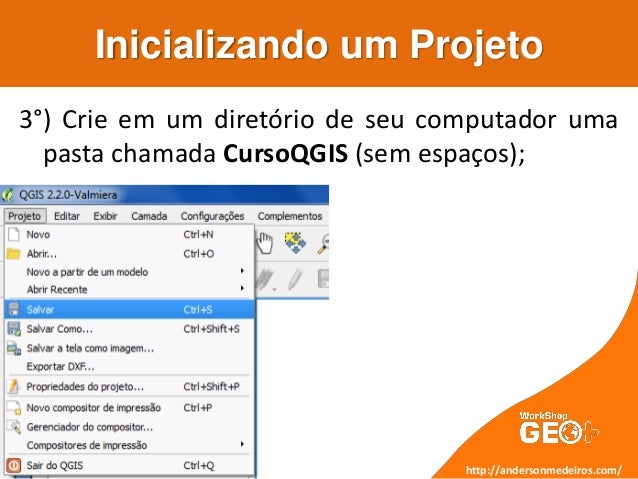

  11. 11. Inicializando um Projeto http://andersonmedeiros.com/ 3°) Crie em um diretório de seu computador uma pasta chamada CursoQGIS (sem espaços);

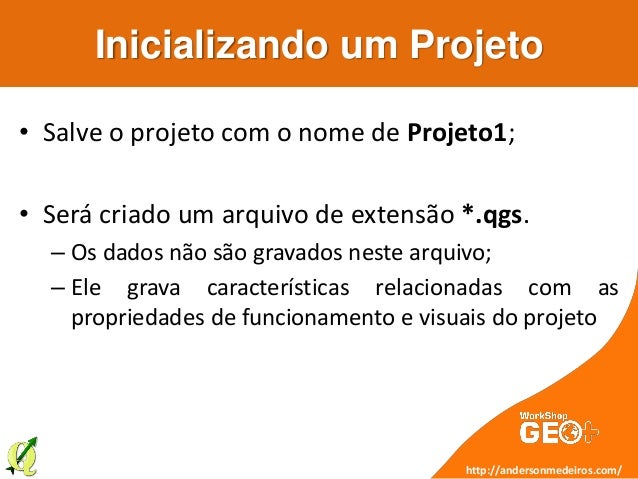

  12. 12. Inicializando um Projeto http://andersonmedeiros.com/ • Salve o projeto com o nome de Projeto1; • Será criado um arquivo de extensão *.qgs. – Os dados não são gravados neste arquivo; – Ele grava características relacionadas com as propriedades de funcionamento e visuais do projeto

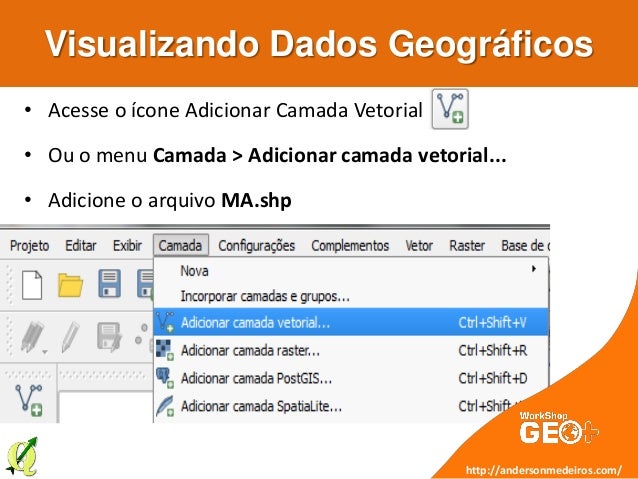

  13. 13. Visualizando Dados Geográficos • Acesse o ícone Adicionar Camada Vetorial • Ou o menu Camada > Adicionar camada vetorial... • Adicione o arquivo MA.shp http://andersonmedeiros.com/

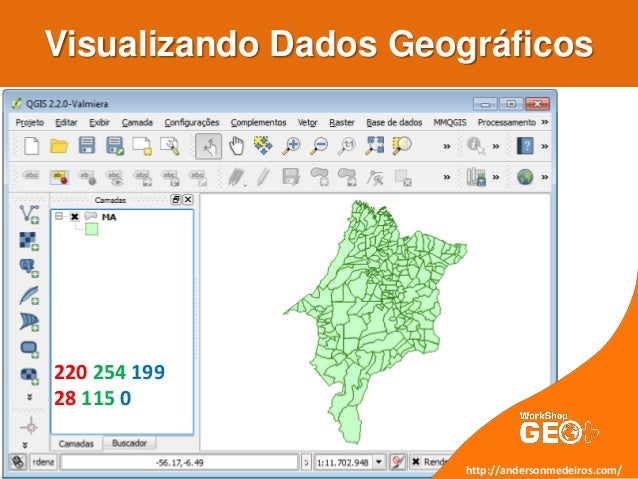

  14. 14. Visualizando Dados Geográficos http://andersonmedeiros.com/ 220 254 199 28 115 0

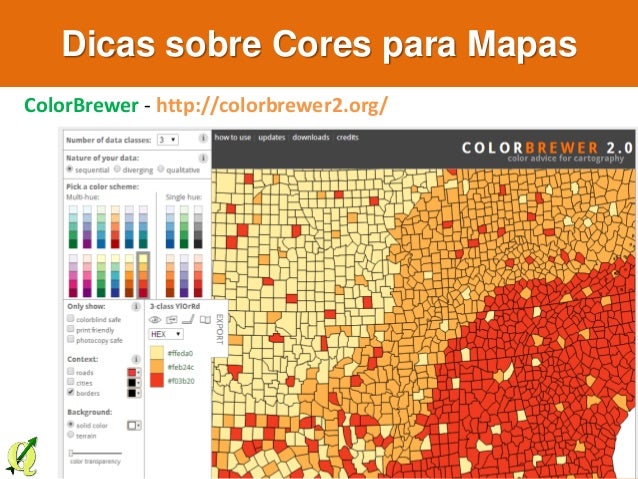

  15. 15. Dicas sobre Cores para Mapas http://andersonmedeiros.com/ ColorBrewer - http://colorbrewer2.org/

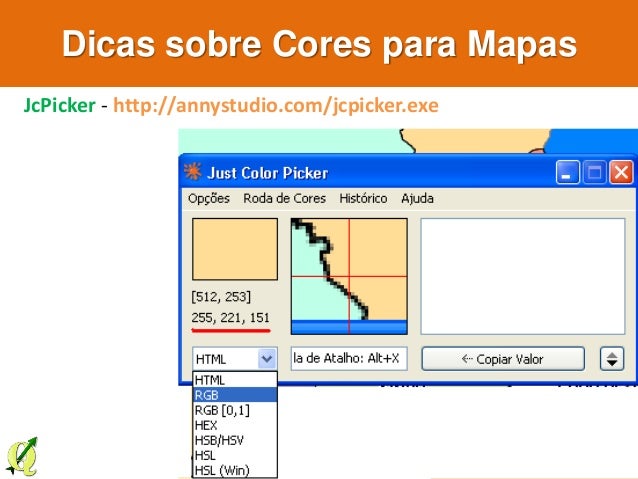

  16. 16. Dicas sobre Cores para Mapas http://andersonmedeiros.com/ JcPicker - http://annystudio.com/jcpicker.exe

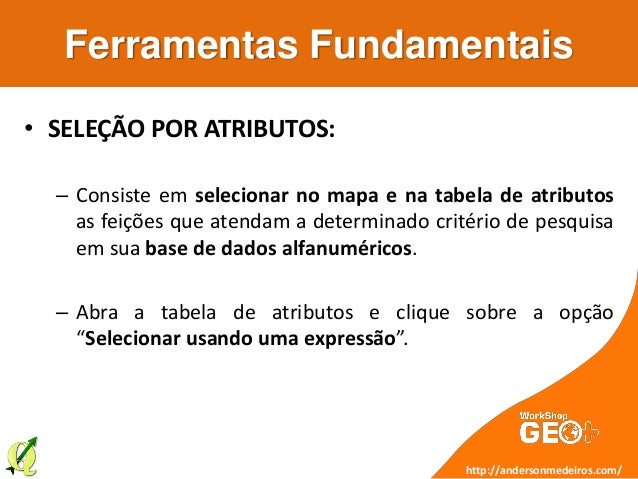

  17. 17. Ferramentas Fundamentais • SELEÇÃO POR ATRIBUTOS: – Consiste em selecionar no mapa e na tabela de atributos as feições que atendam a determinado critério de pesquisa em sua base de dados alfanuméricos. – Abra a tabela de atributos e clique sobre a opção “Selecionar usando uma expressão”. http://andersonmedeiros.com/

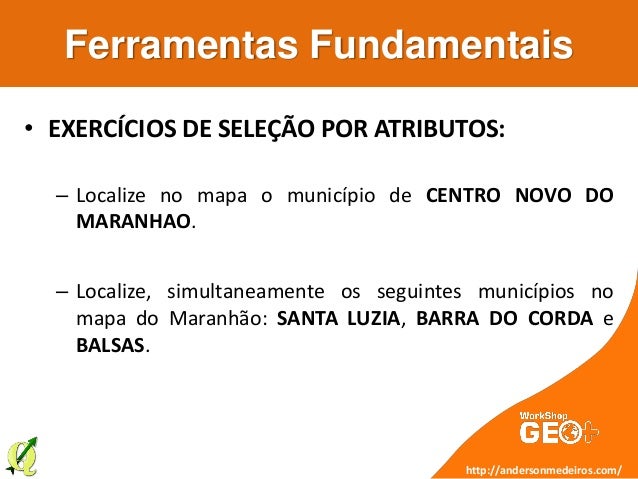

  18. 18. Ferramentas Fundamentais • EXERCÍCIOS DE SELEÇÃO POR ATRIBUTOS: – Localize no mapa o município de CENTRO NOVO DO MARANHAO. – Localize, simultaneamente os seguintes municípios no mapa do Maranhão: SANTA LUZIA, BARRA DO CORDA e BALSAS. http://andersonmedeiros.com/

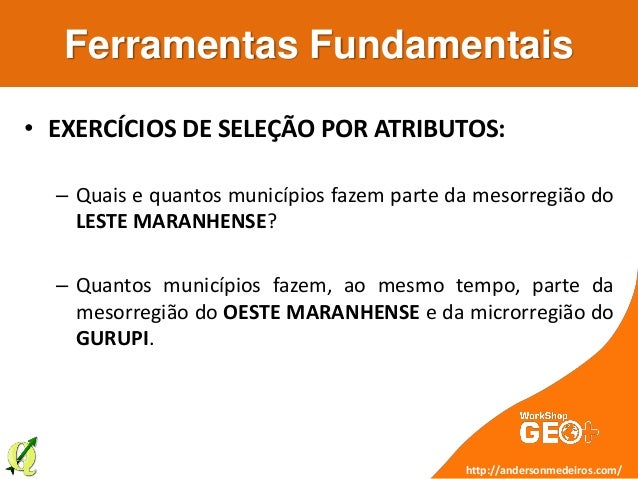

  19. 19. Ferramentas Fundamentais • EXERCÍCIOS DE SELEÇÃO POR ATRIBUTOS: – Quais e quantos municípios fazem parte da mesorregião do LESTE MARANHENSE? – Quantos municípios fazem, ao mesmo tempo, parte da mesorregião do OESTE MARANHENSE e da microrregião do GURUPI. http://andersonmedeiros.com/

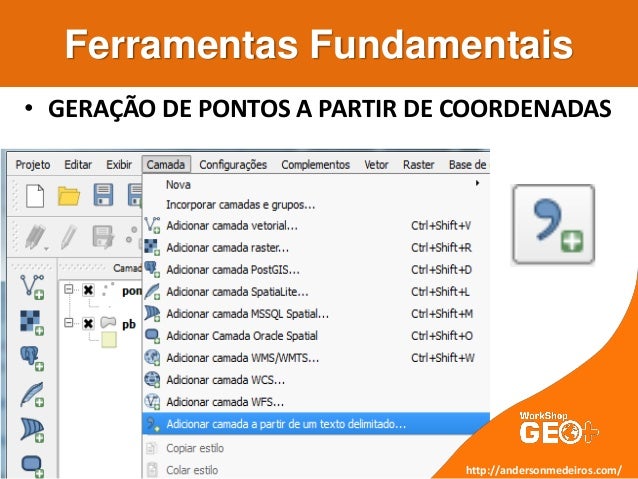

  20. 20. Ferramentas Fundamentais • GERAÇÃO DE PONTOS A PARTIR DE COORDENADAS http://andersonmedeiros.com/

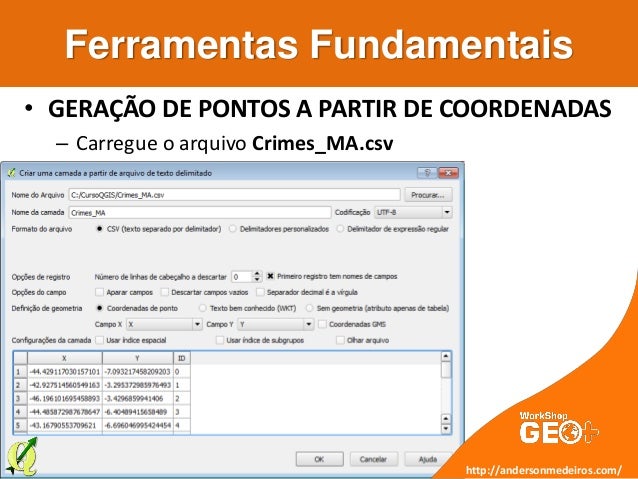

  21. 21. Ferramentas Fundamentais • GERAÇÃO DE PONTOS A PARTIR DE COORDENADAS – Carregue o arquivo Crimes_MA.csv http://andersonmedeiros.com/
  22. 22. Ferramentas Fundamentais • GERAÇÃO DE PONTOS A PARTIR DE COORDENADAS http://andersonmedeiros.com/

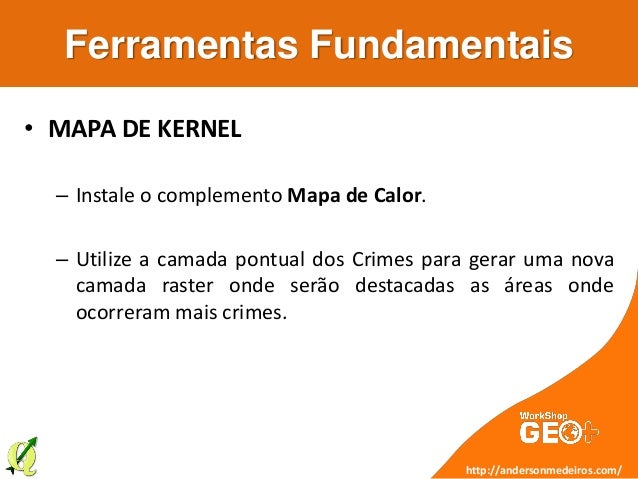

  23. 23. Ferramentas Fundamentais • MAPA DE KERNEL – Instale o complemento Mapa de Calor. – Utilize a camada pontual dos Crimes para gerar uma nova camada raster onde serão destacadas as áreas onde ocorreram mais crimes. http://andersonmedeiros.com/

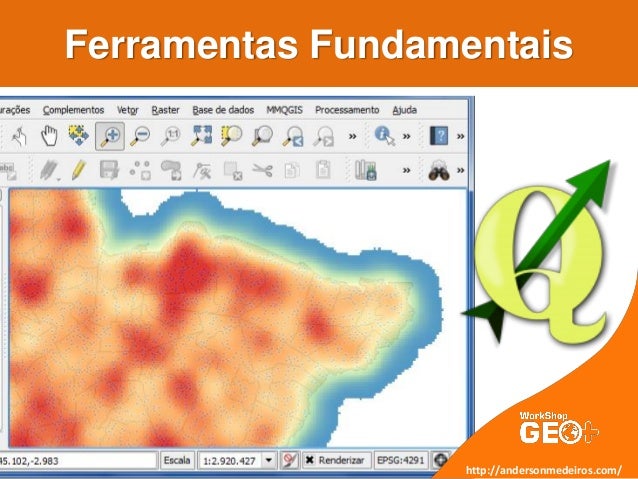

  24. 24. Ferramentas Fundamentais http://andersonmedeiros.com/

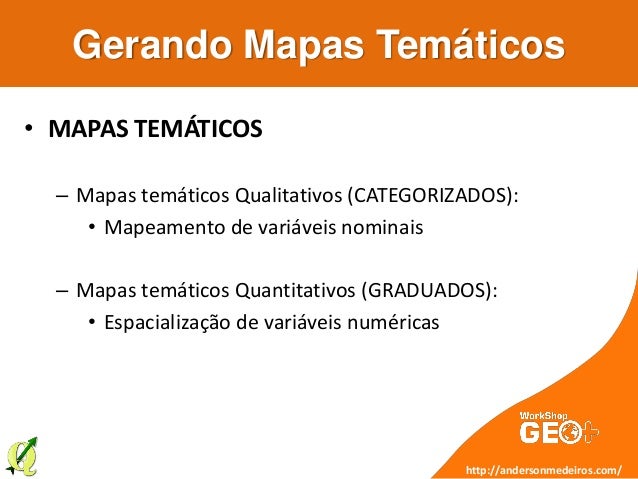

  25. 25. Gerando Mapas Temáticos • MAPAS TEMÁTICOS – Mapas temáticos Qualitativos (CATEGORIZADOS): • Mapeamento de variáveis nominais – Mapas temáticos Quantitativos (GRADUADOS): • Espacialização de variáveis numéricas http://andersonmedeiros.com/

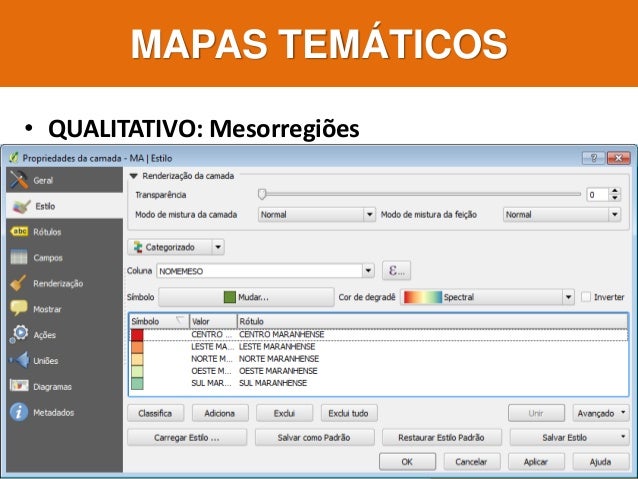

  26. 26. MAPAS TEMÁTICOS • QUALITATIVO: Mesorregiões http://andersonmedeiros.com/

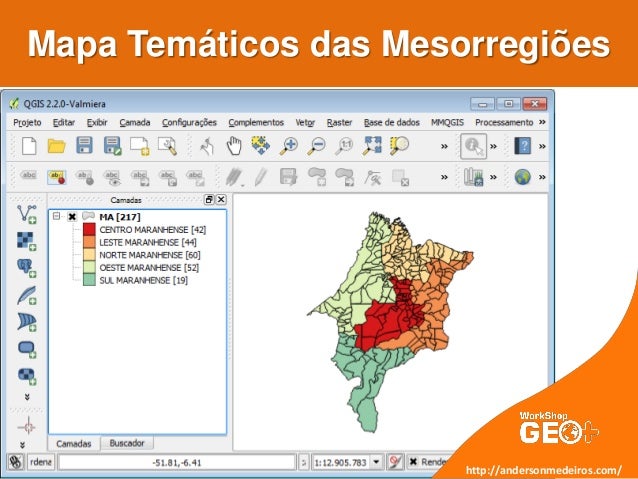

  27. 27. Mapa Temáticos das Mesorregiões http://andersonmedeiros.com/

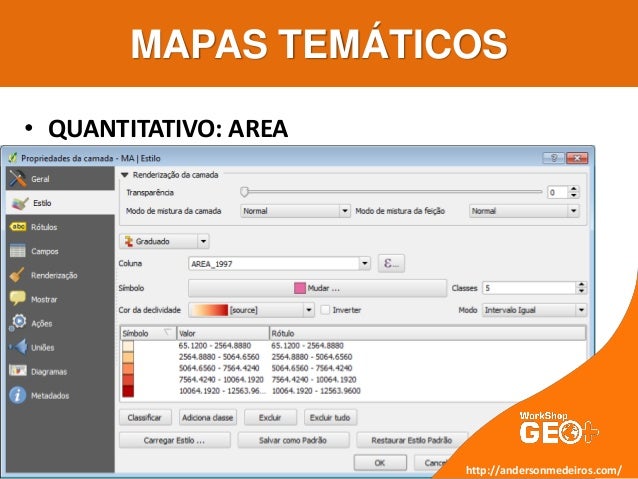

  28. 28. MAPAS TEMÁTICOS • QUANTITATIVO: AREA http://andersonmedeiros.com/

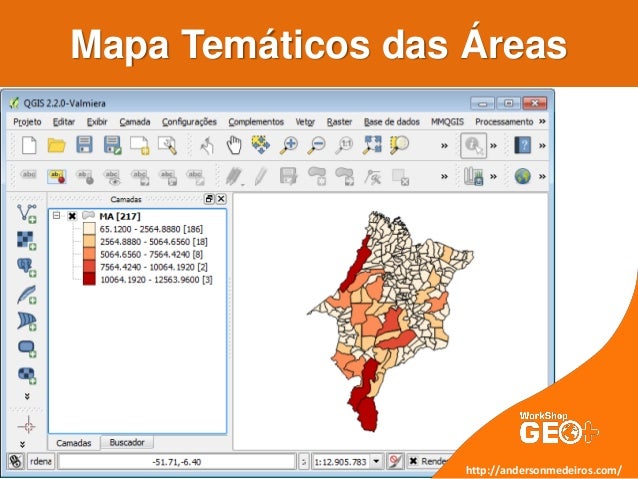

  29. 29. Mapa Temáticos das Áreas http://andersonmedeiros.com/
  30. 30. OBRIGADO! http://andersonmedeiros.com/ contato@andersonmedeiros.com https://facebook.com/PortalClickGeo https://twitter.com/ClickGeo http://andersonmedeiros.com/

×
