Trabajo de aduccion y captacion

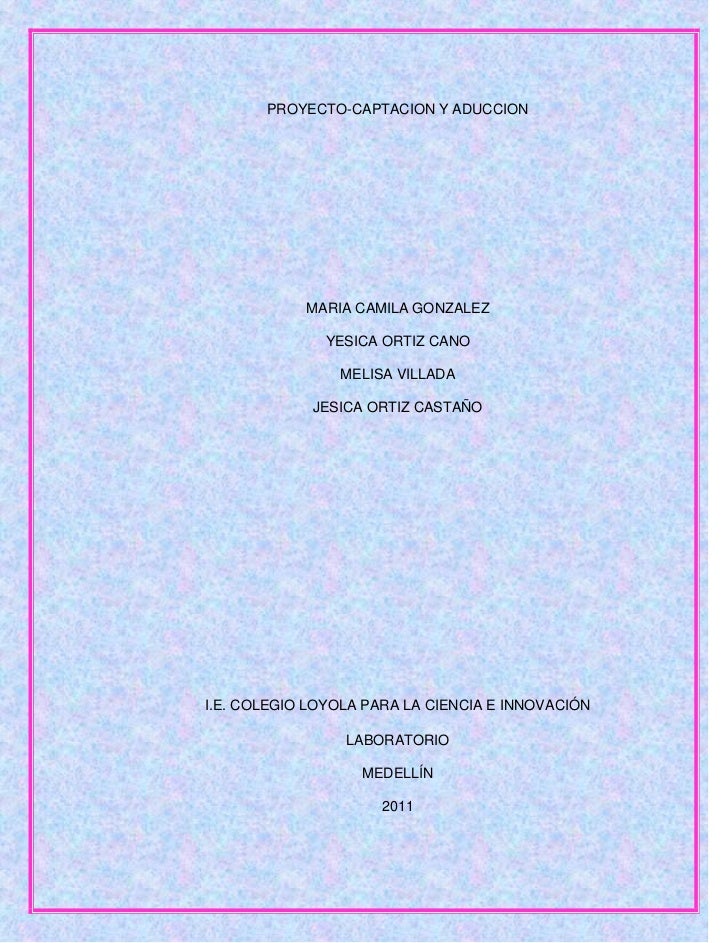

  1. 1. PROYECTO-CAPTACION Y ADUCCION MARIA CAMILA GONZALEZ YESICA ORTIZ CANO MELISA VILLADA JESICA ORTIZ CASTAÑOI.E. COLEGIO LOYOLA PARA LA CIENCIA E INNOVACIÓN LABORATORIO MEDELLÍN 2011
  2. 2. PROYECTO-CAPTACION Y ADUCCION MARIA CAMILA GONZALEZ YESICA ORTIZ CANO MELISA VILLADA JESICA ORTIZ CASTAÑO TRABAJO DE LABORATORIO OMAR YARCE DOCENTEI.E COLEGIO LOYOLA PARA LA CIENCIA E INNOVACION LABORATORIO 9°2 MEDELLÍN 2011
  3. 3. Actividad (1)Análisis de videosPrimer videoABDUCCIONES MAYORES: las tuberías deben ser penetrables, y debencontener trochas donde entren rústicos o maquinaria pesada, sumantenimiento debe ser permanente, en ocasiones se debe recurrir a latransformación de terreno, para realizarla. Cuando aparece algunafiltración las tuberías, se debe arreglada inmediatamente. Es frecuente quelas ventosas de agua se dañen por la manipulación de las personas noespecializadas, diariamente se eliminan las tomas ilegales del agua. Enresumidas palabras, el video nos informa que las tuberías de agua deben seralejadas de las comunidades para evitar la manipulación y destrucción delas tuberías, además de la toma ilegal del agua.Segundo videoEl agua es la primer fuente de energía de los seres humanos un recursonatural y que muchas personas alrededor del mundo no tienen aseso a estaque nosotros que haríamos sin el agua potable que en estos momentos esmuy fácil de utilizar solo es abrir una llave y tenemos aseso a esta ¿perocuando no haya que haremos? Y que el proceso del agua no es algo tansencillo y que todo tiene un procedimiento.En este video vemos la importancia que tiene este apreciado líquido y quepara todo el proceso del agua cuentan con: un conjunto de obras deinfraestructura hidráulica que contiene presas, acueductos, plantas debombeo, subestaciones eléctricas, una planta potabilizadora, tanques dealmacenamiento, torres entre otras…
  4. 4. Se procesa el agua de 7 presas: Tuxpan, el bosque, colorines, valle del bravo,villa victoria, el oro, chislesdo. Que la planta potabilizadora cuenta (losberros cuenta con capacidad de procesar 20 mil metros por segundo y estaestá integrada por un tanque de recepción de aguas crudas, 5 canalesMarshall, 5 módulos de potabilización, 1 laboratorio para realizar análisisfísicos, químicos) además un tanque de aguas claras que se dirigen a laplanta de bombeo, un edificio de dosificación de sulfato de aluminio, unaplanta de cloración, un sistema de neutralización y un sistema detratamiento de lodos , luego el agua se mescla y elimina raíces y toda clasede basura para formar un solo tipo de agua posteriormente estas se dirigena los canales parshall para medir y adicionar dos reactivos químicos undesinfectante que el cloro liquido y un fabulante sulfato de aluminio elcloro desinfecta el liquido y así elimina la materia orgánica luego llevan elagua hacia los módulos de potabilización el agua descarga todos losquímicos que puedan contener y el lodo se deposita en el fondo del tanquey el agua que se obtiene pasa por medio de unas canaletas y en el área defiltración se saca el lodo y se lleva a unos expensadores de lodo y se leagrega un reactivo químico y el liquido recuperado se pone al inicio delproceso el agua que se obtiene del filtrado pasa a las aguas claras y baja ala planta de bombeo para subirla a la torre de oscilación y de aquí el aguase conduce en toda la área metropolitana de las distintas ciudades paratodo su proceso el agua tarda 12 horas y con todo este proceso se puededecir que se obtienen la mejor agua.http://www.youtube.com/watch?v=EcwwpcyhIZQTercer videoManantial de vidaEste video presenta un documental institucional donde nos presentan unproblema y la solución en el sector llamado la gruta, se dice en el 2010 sepresentaron 3 emergencias en las tuberías de aducción de 12 pulgadas,causadas por las fuertes lluvias. Lo que genero daños en el terreno y en latubería.Como solución para prevenir esta situación y no dejar a la comunidad sinagua, la solución planteada fue estabilizar el terreno para que no cedanuevamente y así desviar las aguas lluvias y las aguas residuales de 3
  5. 5. lugares básicos que afectan la línea de aducción para así juntarlas en unsolo lugar.Se canalizaron mediante tubería novafor de 8 pulgadas fueron 30 metrosde tubería instalada, estos tubos se van asegurar con un aparato que nopermitirá que se corra de la línea de aducción.http://www.youtube.com/watch?v=Ps-K8NpE_loActividad 2Leer atentamente, y responder a cada una de las preguntasplanteadas, realizando la debida justificación. (Referente alproyecto que se está desarrollando- MICROCUENCAS,CAPTACIÓN Y ADUCCIÓN) 1. ¿Por qué y para qué estamos reunidos?Estamos reunidos para dar solución a la situación que se presentarespecto al tema captación y aducción de agua.y ejecutar una evaluación de los recursos hídricos, usos del suelo dela cuenca, estado de conservación y vulnerabilidadProteger las micros cuencas que abastecen los sistemas deacueducto, especialmente rurales, de tal manera que se garanticesu normal funcionamiento.Dar a conocer las mejores prácticas en la operación ymantenimiento de los sistemas de abastecimiento de agua parapequeñas comunidades.2. ¿Qué deberíamos estar haciendo? y ¿por qué?Deduciendo la problemática que se está viviendo respecto a lacaptación y aducción del agua3. ¿Qué estamos haciendo?
  6. 6. Haciendo una lluvia de ideas para encaminar la solución delproyecto y llegar a un fin y así estar enterados de la captación yaducción del agua4. ¿Qué más podríamos hacer?Investigar más a fondo sobre el tema de captación y aducción delagua5. Realice una ¨Lista de ideas¨, en las cuales se muestre laimportancia de este desarrollo en la obtención de agua potable?Ideas Esta idea trata sobre prevenir que los tubos de aducción se corran de la línea o de su carril, para sí prevenir desvió del agua, daños en el tubo, desperdicio de agua. ♪ Otra idea sería la de la asepsia en las plantas de tratamiento, ya que el agua debe ser un 99% de potabilizada para logar su consuma, pienso que podríamos hacer un mantenimiento frecuente a las maquinas.  El agua es necesaria para la vida del hombre, los animales y las plantas. Es parte importante de la riqueza de un país; por eso debemos aprender a no desperdiciarla.  Hay lugares en los que el agua que reciben no es totalmente potable, esto implica que esta puede estar contaminada, y expuesta a producir enfermedades a quieres la consumen.
  7. 7. Actividad 31. Ir al archivo que tiene por nombre CUESTIONARIO SOBRECAPTACIÓN2. Ir al archivo que tiene por nombre PROBLEMA REAL-EVALUATIVO3. Ir al archivo que tiene por nombre AUTOEVALUACION4. Realizar una lista de 5 materiales que mejor se ajusten para lastuberías por donde se va conducir el agua. En orden descendenteelija del mejor al peor material, y justifique cada uno de ellos.5. Investigue que tipos de bombas (industriales) y su clasificación,que tipos de accesorios se utilizan en las tuberías.Cuestionario sobre la captación:
  8. 8. Respuesta: 1. captación de agua de una fuente superficial: Las captaciones de fuentes superficiales pueden ser sumergidas, flotantes, lateral, móvil.CAPTACIONES SUMERGIDAS: consiste en estructuras de variasformas, ya sea en canal o en tubos perforados ubicados en elfondo del cauce, lo que se protege con piedras, rejillas u otrosdispositivos para retener materiales de arrate de mayor tamaño.Los dispositivos de protección para un caudal se deben calcularpara corregir la disminución de sección provocada poracumulación de materialCaptación flotantes : cuando el cuerpo de agua donde se instala
  9. 9. la captación ( rio, lago) tiene variaciones considerables de alturasconservado en agua en aguas mínima un caudal o volumenimportante, se puede, por economía, instalar la captación flotantesobre una superficie aclarada al fondo o a las orillas. En este casola impulsión debe tener conexión reflexible en su comienzo con latubería que continua al estanque de regulación.Tipos de captación de aguas subterráneas: Pozos excavados Son obras de perforación excavadas a mano, con un diámetro mínimo de 1,5 metros. Su profundidad normalmente es de unas pocas decenas de metros (20 ó 30), aunque se han Llegado a alcanzar varios centenares. si bien el diámetro mínimo, tal y como se ha comentado Es de 1,5 metros, espacio imprescindible para el trabajo de una persona, es frecuente que Supere los 3 metros, con máximos de hasta 6 metros. Este tipo de obras se realizan en acuíferos de materiales poco consolidados con niveles Piezométricos poco profundos. Pozos con drenes radiales Se puede considerar como un caso particular de los anteriores. Cuando se requieren grandes caudales y la formación acuífera lo permite, por disponer de un Nivel piezométrico a escasa profundidad, se pueden realizar drenes su horizontales en las Paredes del pozo que aumentan su capacidad de drenaje. Estas obras necesitan un gran diámetro de perforación (4 ó 5 m) y una compleja técnica, son Los pozos Raney, que llegan a obtener caudales muy elevados. Existen sondeos con drenes radiales más modestos que pueden ser llevados a cabo con Diámetros más pequeños y menos medios, cuando de lo que se
  10. 10. trata es de obtener pequeños Caudales por la baja permeabilidad de la formación acuífera. Este tipo de obras se realiza siempre en materiales sueltos, del tipo de gravas y arenas.2. UBICACIÓN DE LOS CAPTADORESSe Ubican en donde el canal del agua es menos caudaloso y elagua es más limpiaSe capta con compuertas que tienen unas rejillas para abrir ycerrar cada vez que deseen queEl agua pase para el proceso de la potabilización del aguaLa captación se compone:Canales de derivaciónCompuertasRejillasEquipos de bombeo y válvulas3. Los descarnadores son estructuras hidráulicas que tienen comofunción remover las partículas de cierto tamaño que la captaciónde una fuente superficial permite pasar.Se puede construir en tomas para acueductos, en centraleshidroeléctricas (pequeñas), plantas de tratamiento y en sistemasindustriales.Tipos:Convencional: Es de flujo horizontal, el más utilizado en nuestromedio. Las partículas se
  11. 11. Desarenadores de flujo vertical: El flujo se efectúa desde laparte inferior hacia arriba. Las partículas se sedimentan mientrasel agua sube. Sedimentan al reducirse la velocidad con que sontransportadas por el agua.Desarenadores de alta rata: Consisten básicamente en unconjunto de tubos circulares, cuadrados o hexagonales osimplemente láminas planas paralelas, que se disponen con unángulo de inclinación con el fin de que el agua ascienda con flujolaminar.Partes de un desarenador:Las aguas se derivan de la quebrada a través de una bocatomasencilla hacia un tanque desarenador cámara de carga a partir dela cuales desprende la tubería de presión hacia la casa demáquinas que alberga el equipo turbo-generador.
  12. 12. PartesZona de entradaTiene como función el conseguir una distribución uniforme de laslíneas de flujoDentro de la unidad, uniformizando a su vez la velocidad.b) Zona de desarenaciónParte de la estructura en la cual se realiza el proceso de depósitode partículas porAcción de la gravedad.c) Zona de salidaConformada por un vertedero de rebose diseñado para mantener unavelocidad queno altere el reposo de la arena sedimentada.d) Zona de depósito y eliminación de la arena sedimentadaConstituida por una tolva con pendiente mínima de 10% que permita elDeslizamiento de la arena hacia el canal de limpieza de los sedimentos.4- mantenimiento de una captación:
  13. 13. El mantenimiento que se le bebe hacer a una captación es lasiguiente, cada parte del sistema tiene un método demantenimiento, ¡bueno empecemos con:!Válvulas o compuertas de entrada y de desagüe:mantenerse en el grado de apertura fijado por el encargado de laplanta para conservar el suministro del caudal requerido por elsistema.Semanalmente las válvulas o compuertas de admisión y descarguedeberán accionarse para evitar su oxidación y posibleatascamiento posterior.Deberá aplicarse grasa grafiada a todas las partes móviles antesde efectuar un nuevo intento de operar la unidad.. RejillasDiariamente las rejillas visibles y/o susceptibles de limpiar desdefuera del agua con los rastrillos, deberán ser sometidas a limpiezacon el retiro de las hojas, ramas, troncos o cualquier otro elementoque esté dificultando el paso del agua.c. Partes MetálicasTrimestralmente deberá removerse con cepillo metálico todos losvestigios de óxido de las partes metálicas, y realizarse el engrase detodas las superficies y elementos sujetos a deslizamientos omovimientos, como son marcos de compuertas, vástagos de lasmismas y de las válvulas, ruedas de manejo y bisagras de lasrejillas..Cajas y Cámaras de DerivaciónCada vez que el fontanero visite la bocatoma, debe operar lasválvulas o compuertas de lavado de la caja de derivación y
  14. 14. asegurarse de que ésta quede libre de materiales allí depositados. Zonas de Acceso.Trimestralmente deberán ser limpiadas las zonas acceso de lavegetación y maleza existentes.f. Elementos de concreto y mampostería.Las reparaciones o los elementos de concreto y mamposteríadeberán revisarse cada vez que se presenten daños en estasestructuras.MensualmenteRemover el sedimento y materiales depositados en el piso delcanal, así como el musgo o vegetación adheridas al mismo o a lasparedes interiores del canal.Tipos de aducciónEl Diseñador debe establecer el tipo de aducción y conducción quetendrá el sistema Las alternativas para la aducción pueden serabiertas o cerradas presión o gravedad. La incidencia ambientalestá relacionada por una parte con la calidad del agua que setransporta, por otra con los riesgos que se generan para los prediosy población del área de afectación directa.
  15. 15. Conducciones por gravedad: (Acueductos, canales,...). El aguacircula por la propia pendiente de la conducción, desde el puntode toma, que tendrá más cota o altura, hasta el punto deentrada.Conducción forzada: (tuberías). Se utilizan cuando el punto detoma está situado a una cota más baja que la entrada en planta,para salvar la diferencia de alturas, se emplean grupos debombeo. Para soportar la presión de trabajo se dimensionan conmateriales resistentes, bien de chapas de acero o de hormigónreforzado con camisas de chapa.Accesorios: Túneles a Presión: estas obras se proyectan para superarterrenos difíciles o para acortar la longitud del trazo, normalmentey son de sección circular revestida interiormente en concretoreforzado dependiendo de la presión de trabajo y la carga externaa que está sometida.Sifones Invertidos: son conductos a presión cuya construcción serequiere para unir dos porciones de canales y salvar un obstáculo.Por ejemplo un canal de riego o un río.Viaductos o Puentes: son obras que se proyectan para salvardepresiones del terreno relativamente angostas o para cruzarsobre un río.Válvulas:Válvulas de Cierre en la Conducción: pueden ser decompuerta, de mariposa o de globo y su función es aislar portramos la tubería de conducción para efectuar reparaciones o
  16. 16. mantenimiento.Válvulas de Alivio de Presión: para reducir la sobreelevaciónde la presión normal de trabajo producida por el golpe de ariete ouna operación defectuosa.Válvulas Reductoras de Presión: se emplean para reducir laspresiones en ciertos puntos de la línea de conducción, evitandotener que usar tuberías de alta resistencia.Cámaras o Tanques de Quiebre de Presión: generalmenteconstruidas en mampostería de concreto reforzado; cortan lapresión, fraccionando la conducción en tramos, haciendo que eltramo siguiente inicie con presión cero.Ventosas: permiten la entrada y salida del aire en la tuberíaevitando con ello obstrucciones y presiones negativas, permitiendoun correcto funcionamiento de la línea.Válvulas de Purga: generalmente se instalan en los puntosbajos, cerca a ríos o alcantarillas para desocupar la tubería ypermitir las reparaciones o la limpieza periódica del materialacumuladoESTACIONES DE BOMBEODependiendo de la topografía, un sistema de acueducto puedetener una o varias estaciones de bombeo. Por ejemplo, paraextraer el agua de la fuente (río o pozo) e impulsarla hasta laplanta de tratamiento y después de ésta puede ser necesario unao más estaciones de bombeo para conducir el agua a los tanquesde almacenamiento y compensación.
  17. 17. 2- Ir al archivo que tiene por nombre PROBLEMAREAL-EVALUATIVOEstos sedimentos deben de retornar al rio o a la fuente de aguas.Debajo de la estructura de captación siempre y cuando esto nocause ningún daño alguno y lo permita la autoridad ambiental. Otra alternativa para el manejo de los lodos es depositarlos enlechos de secado de lodos y llevarlos a disposición a otro sitiodebidamente autorizado por la autoridad ambiental.1. remover el lobo para poder llenar otra vez de agua para nointerrumpir el proceso de la potabilización del agua.2. limpiar el tanque y echar arena en el fondo que es el filtro delagua que hace que todo el lodo y bacterias quede en el fondo deltanque3. después de lavar muy bien el tanque4- lista de 5 materiales que mejor se ajusten para lastuberías por donde se va conducir el agua. En ordendescendente elija del mejor al peor material, y justifiquecada uno de ellos.MATERIALES PARA LAS TUBERÍAS 1. Cobre: material más utilizado para esta clase de caños, ya que es el más resistente. No sufre deterioros, tiene resistencia al calor, oxidación y presión. 2. Hierro: son mucho más duras que cualquier otra estructura y eso hace que cómo única desventaja presente una difícil
  18. 18. manipulación. Puede existir una acumulación de herrumbre, pero es combatible si se hace un buen trabajo de mantenimiento. 3. Pvc: este material es muy resistente a productos corrosivos, posee una dilatación térmica razonable y los tramos pueden unirse fácilmente mediante el uso de adhesivos comunes. No es recomendable para todas las edificaciones, se recomiendan sólo en aquellas en donde se evacua el agua usada, para los tubos principales de desagüe y para los sifones. 4. Plástico: las bajas temperaturas originan rigidez en el plástico y lo convierten mucho más sensible a los golpes. 5. Plomo: se deteriora rápidamente por las altas temperaturas, es muy blando y esto puede provocar una gran deficiencia a la hora de transportar grandes caudales de agua. Este material es muy cuestionado por su posible grado de intoxicación en el agua cuando hablamos de tuberías destinadas a distribuir agua de consumo.5- tipos de bombas (industriales) y su clasificación, que tipos deaccesorios se utilizan en las tuberías.Las bombas se clasifican en tres tipos principales. De émbolo alternativo. De émbolo rotativo. Rotodinámicas.Los dos primeros operan sobre el principio de desplazamientopositivo, es decir, que bombean una determinada cantidad defluido (sin tener en cuenta las fugas independientemente de laaltura de bombeo).El tercer tipo debe su nombre a un elemento rotativo, llamado
  19. 19. rodete, que comunica velocidad al líquido y genera presión. Lacarcaza exterior, el eje y el motor completan la unidad debombeo.En su forma usual, la bomba de émbolo alternativo consiste en unpistón que tiene un movimiento de vaivén dentro de un cilindro.Un adecuado juego de válvulas permite que el líquido seaaspirado en una embolada y lanzado a la turbina de impulsión enla siguiente.En consecuencia, el caudal será intermitente a menos que seinstalen recipientes de aire o un número suficiente de cilindros parauniformar el flujo.Aunque las bombas de émbolo alternativo han sido separadas enla mayoría de los campos de aplicación por las bombasrotodinámicas, mucho más adaptables, todavía se empleanventajosamente en muchas operaciones industriales especiales.Las bombas de émbolo rotativo generan presión por medio deengranajes o rotores muy ajustados que impulsan periféricamenteal líquido dentro de la carcaza cerrada.El caudal es uniforme y no hay válvulas. Este tipo de bombas eseminentemente adecuado para pequeños caudales (menores de 1pie3/s y el líquido viscoso). Las variables posibles son muynumerosas.La bomba rotodinámica es capaz de satisfacer la mayoría de lasnecesidades de la ingeniería y su uso está muy extendido.Su campo de utilización abarca desde abastecimientos públicos deagua, drenajes y regadíos, hasta transporte de hormigón o pulpas.ACCESORIOS DE TUBERÍASEs el conjunto de piezas moldeadas o mecanizadas que unidas alos tubos mediante un procedimiento determinado forman laslíneas estructurales de tuberías de una planta de proceso.TIPOS.
  20. 20. Entre los tipos de accesorios mas comunes se puede mencionar: Bridas Codos Tés Reducciones Cuellos o acoples Válvulas Empacadoras Tornillos y niplesCARACTERÍSTICASEntre las características se encuentran: tipo, tamaño, aleación,resistencia, espesor y dimensión.

×
