Professor dudu espelho plano 1

  1. 1. Reflexão<br />

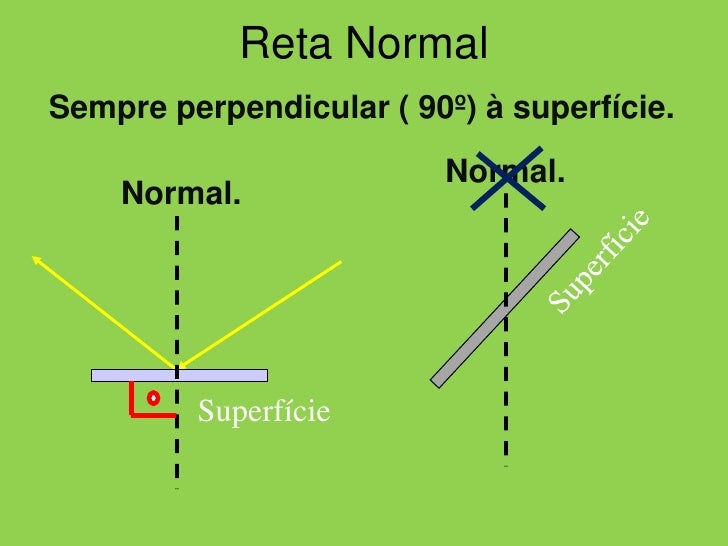

  2. 2. Superfície<br />Superfície<br />Reta Normal <br />Sempre perpendicular ( 90º) à superfície.<br />Normal.<br />Normal.<br />

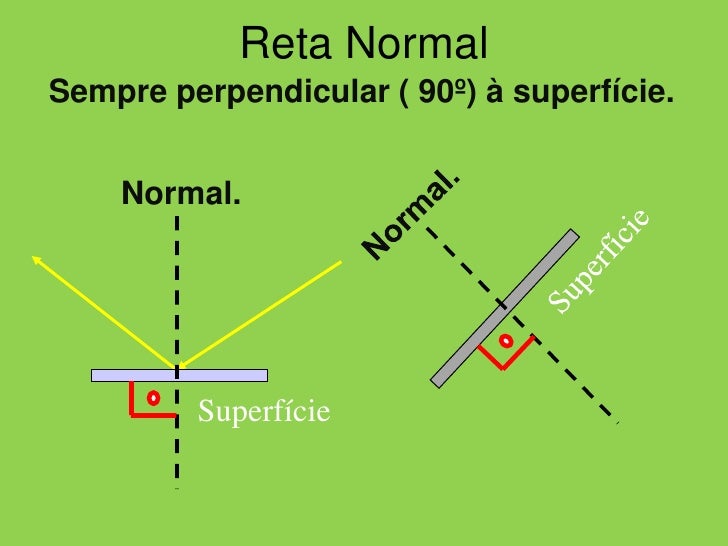

  3. 3. Superfície<br />Superfície<br />Reta Normal <br />Sempre perpendicular ( 90º) à superfície.<br />Normal.<br />Normal.<br />

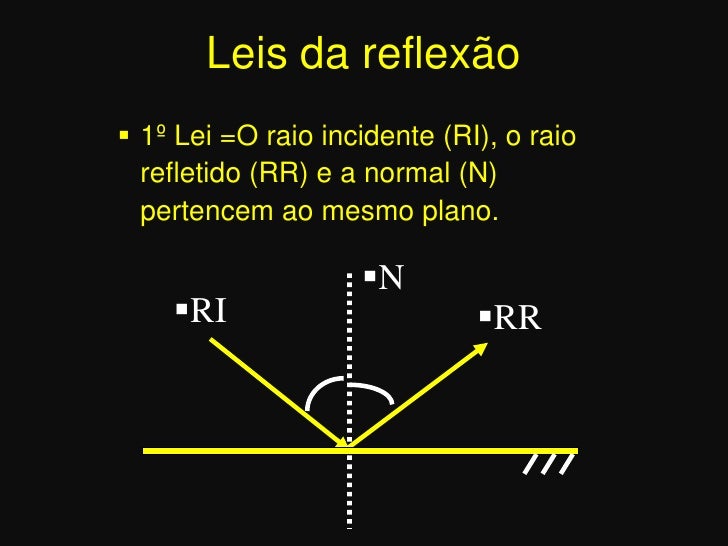

  4. 4. N<br />RI<br />RR<br />Leis da reflexão <br />1º Lei =O raio incidente (RI), o raio refletido (RR) e a normal (N) pertencem ao mesmo plano.<br />

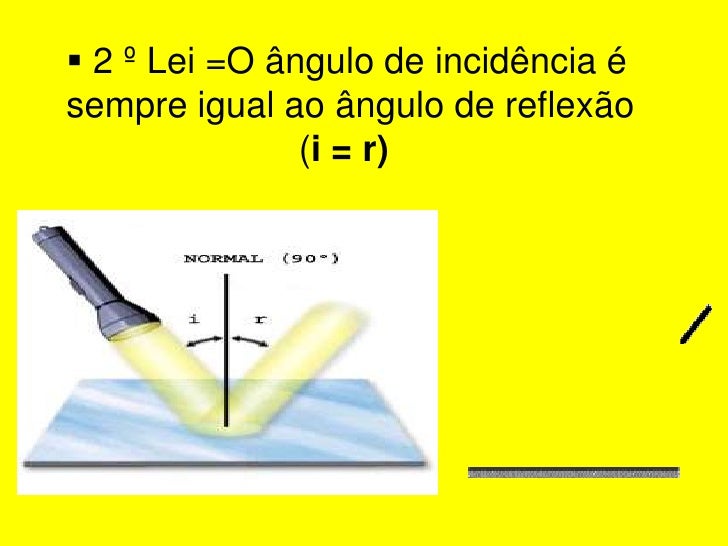

  5. 5. 2 º Lei =O ângulo de incidência é sempre igual ao ângulo de reflexão <br /> (i = r) <br />

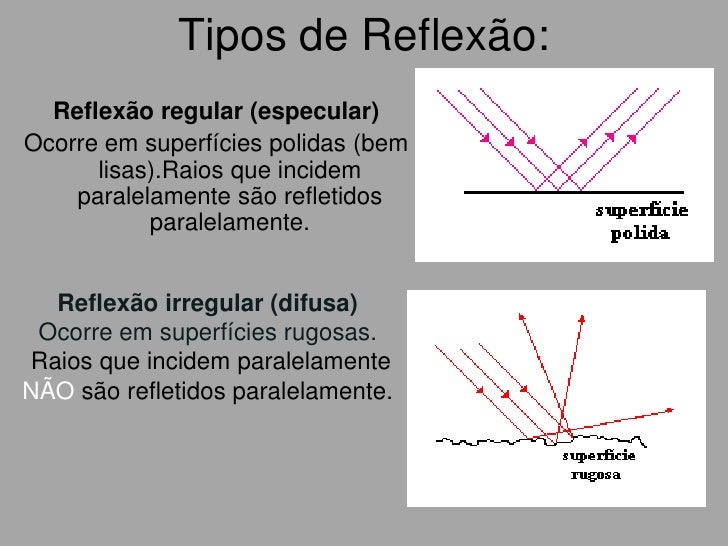

  6. 6. Tipos de Reflexão:<br />Reflexão regular (especular)<br />Ocorre em superfícies polidas (bem lisas).Raios que incidem paralelamente são refletidos paralelamente. <br />Reflexão irregular (difusa)<br />Ocorre em superfícies rugosas.<br />Raios que incidem paralelamente NÃO são refletidos paralelamente. <br />

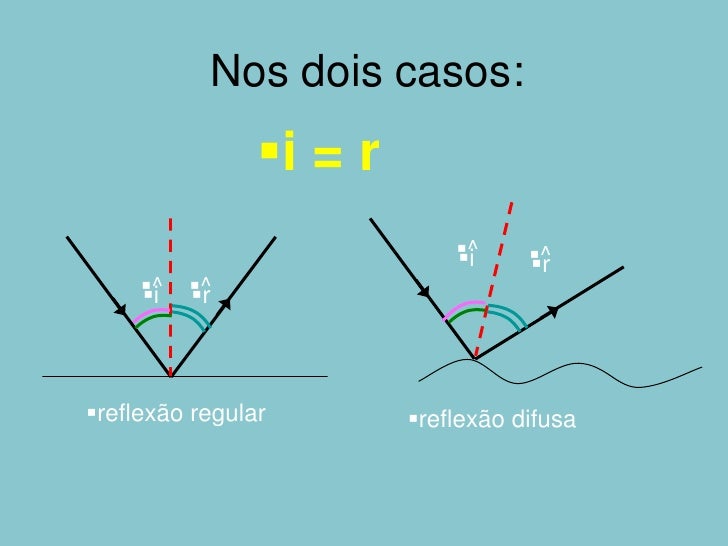

  7. 7. ^<br />^<br />^<br />^<br />i<br />i<br />r<br />r<br />reflexão regular<br />reflexão difusa<br />Nos dois casos:<br />i = r<br />

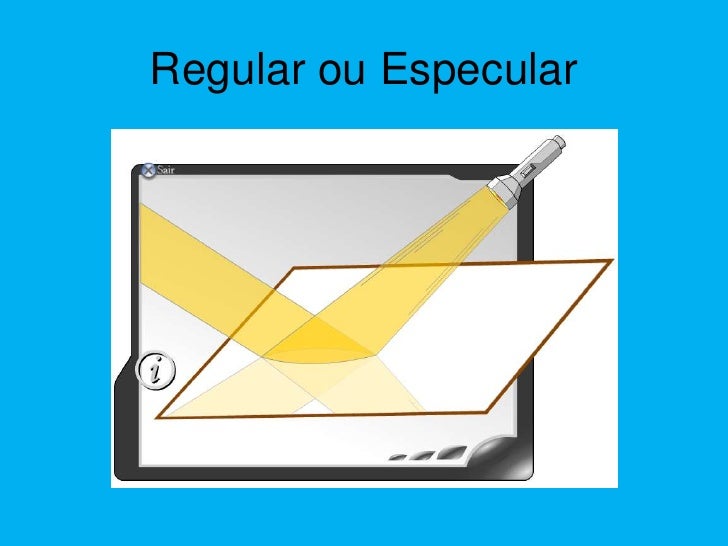

  8. 8. Regular ou Especular<br />
  9. 9. Irregular ou Difusa<br />
  10. 10. Regular Difusão<br />
  11. 11. Espelho Plano<br />

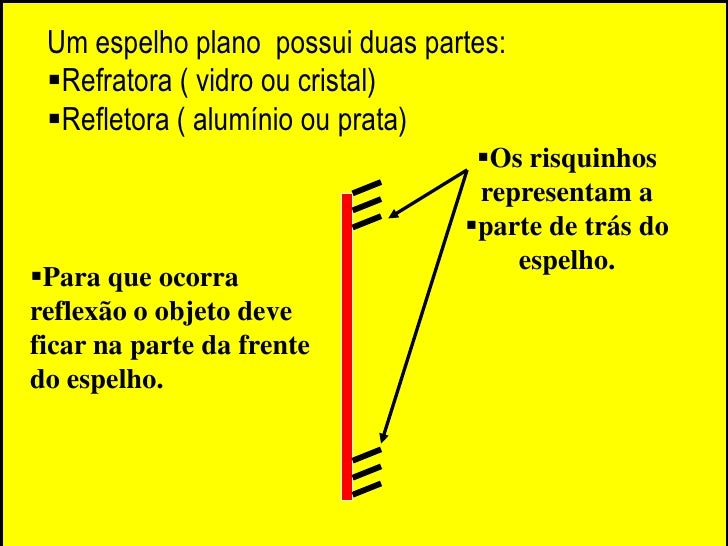

  12. 12. Um espelho plano possui duas partes:<br />Refratora ( vidro ou cristal) <br />Refletora ( alumínio ou prata)<br />Os risquinhos representam a <br />parte de trás do espelho.<br />Para que ocorra <br />reflexão o objeto deve<br />ficar na parte da frente <br />do espelho.<br />

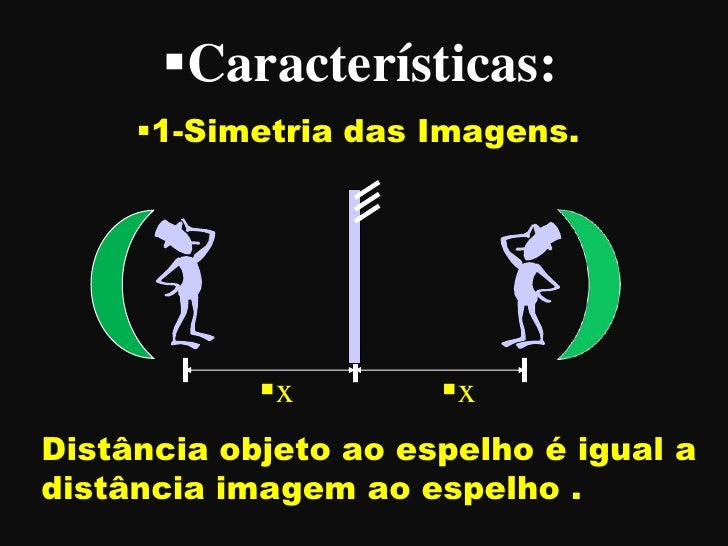

  13. 13. Características:<br />1-Simetria das Imagens.<br />x<br />x<br />Distância objeto ao espelho é igual a distância imagem ao espelho .<br />

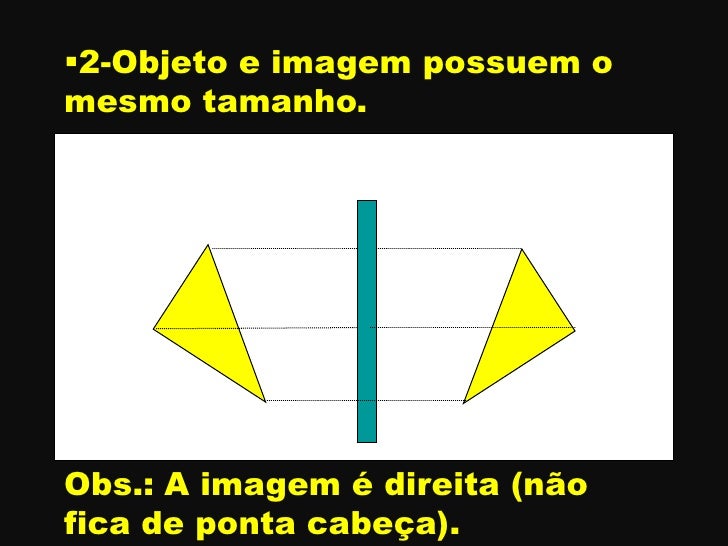

  14. 14. 2-Objeto e imagem possuem o mesmo tamanho.<br />A<br />A’<br />B<br />B ’<br />C<br />C’<br />Obs.: A imagem é direita (não fica de ponta cabeça).<br />

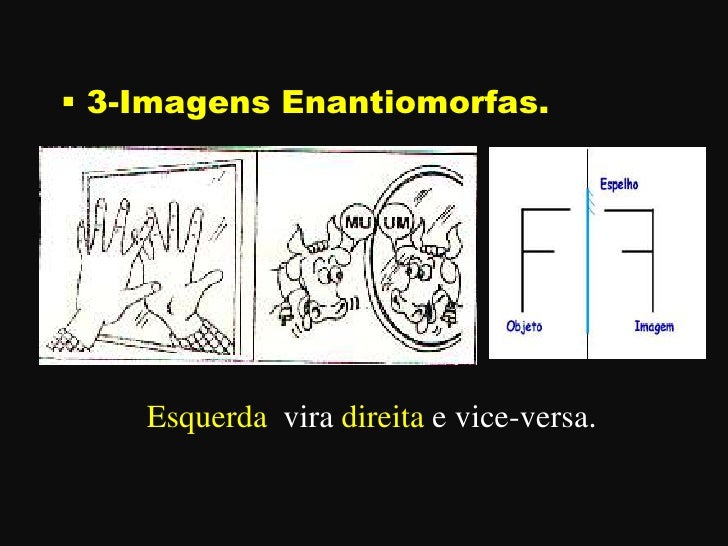

  15. 15. 3-Imagens Enantiomorfas.<br />Esquerda vira direitae vice-versa.<br />

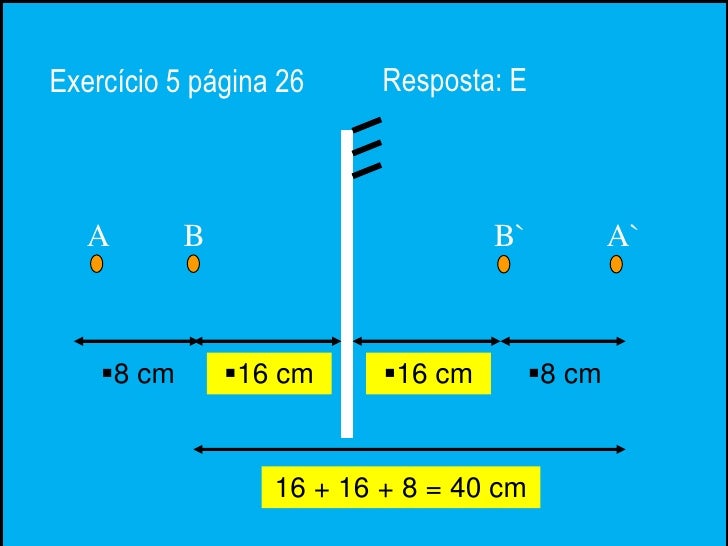

  16. 16. A<br />A`<br />B<br />B`<br />Resposta: E<br />Exercício 5 página 26<br />16 cm<br />8 cm<br />8 cm<br />16 cm<br />16 + 16 + 8 = 40 cm<br />

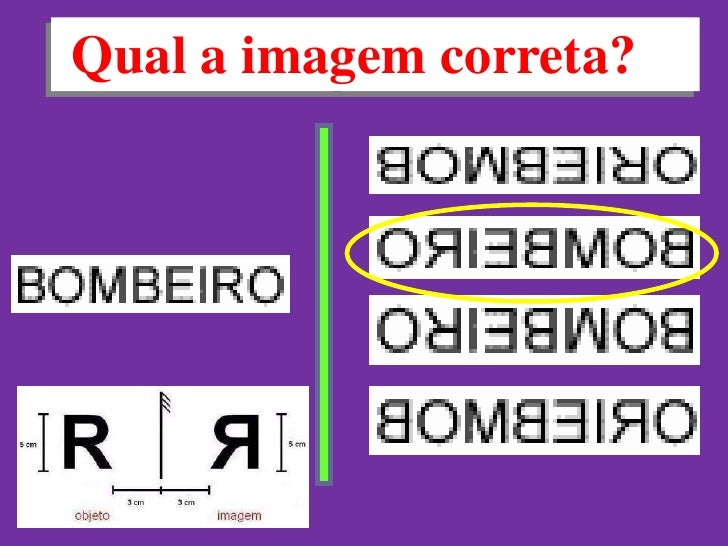

  17. 17. Qual a imagem correta?<br />
  18. 18. Exercício 4 página 26<br /> Resposta: B<br />Ambulância<br />Ambulância<br />
  19. 19. IMAGENS: Reais e Virtuais<br />Imagem Projetada<br />REAL<br />Imagem formada por prolongamento dos raios<br />VIRTUAL<br />
  20. 20. Imagem com as seguintes características:<br />Natureza contrária do objeto<br />Direita (mesma orientação do objeto)<br />Enantiomorfa (lado contrário)<br />Simétrica ( 1m = 1m)<br />Mesmo tamanho ( 0,5m = 0,5m)<br />

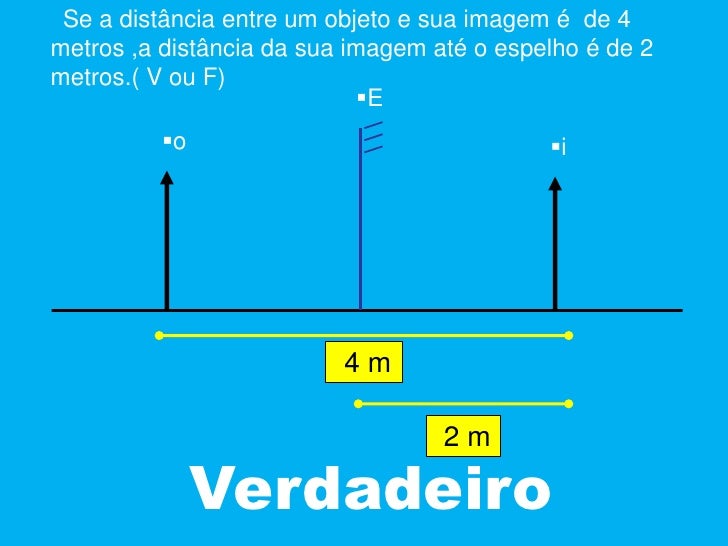

  21. 21. Se a distância entre um objeto e sua imagem é de 4 metros ,a distância da sua imagem até o espelho é de 2 metros.( V ou F)<br /> 2 m<br /> 4 m<br />E<br />o<br />i<br />Verdadeiro<br />
  22. 22. Campo Visual de um espelho plano:<br />tamanho do espelho<br />posição entre observador e espelho<br />
  23. 23. Campo Visual:<br />1.Prolongue o espelho.<br />2.Ache a imagem. <br />(Eqüidistante e perpendicular ao prolongamento).<br />3.Da imagem sai raio que passa pelas extremidades do espelho.<br />

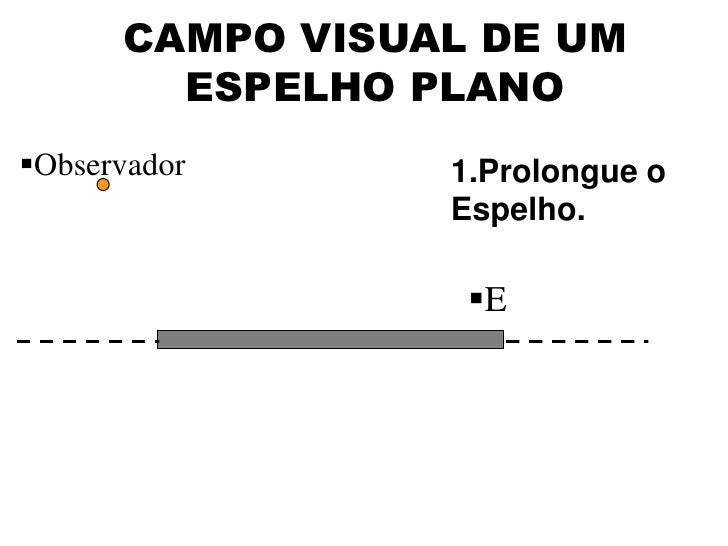

  24. 24. Observador<br />CAMPO VISUAL DE UM ESPELHO PLANO<br />1.Prolongue o <br />Espelho.<br />E<br />

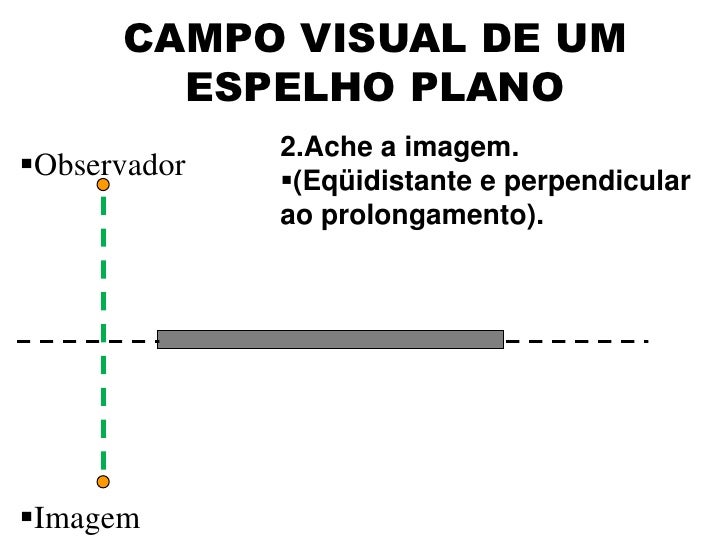

  25. 25. Observador<br />Imagem<br />CAMPO VISUAL DE UM ESPELHO PLANO<br />2.Ache a imagem. <br />(Eqüidistante e perpendicular ao prolongamento).<br />

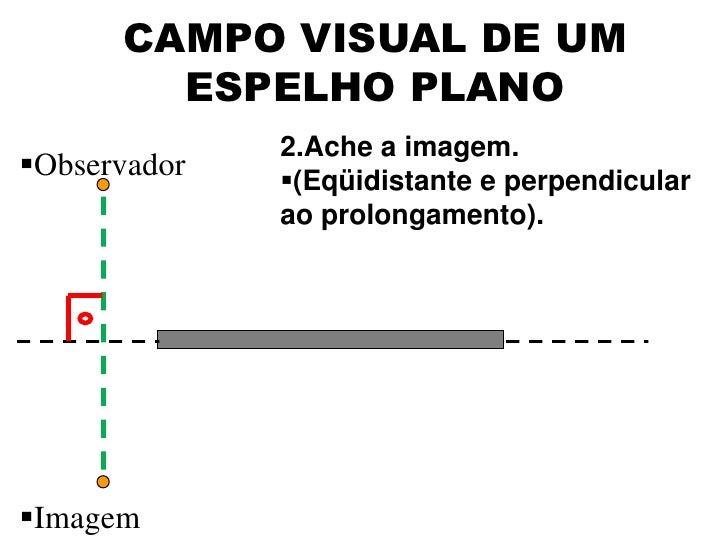

  26. 26. Observador<br />Imagem<br />CAMPO VISUAL DE UM ESPELHO PLANO<br />2.Ache a imagem. <br />(Eqüidistante e perpendicular ao prolongamento).<br />

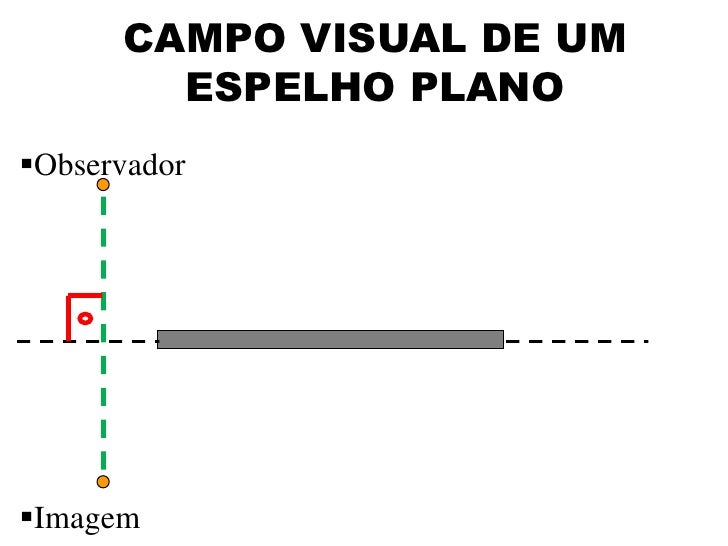

  27. 27. Observador<br />Imagem<br />CAMPO VISUAL DE UM ESPELHO PLANO<br />

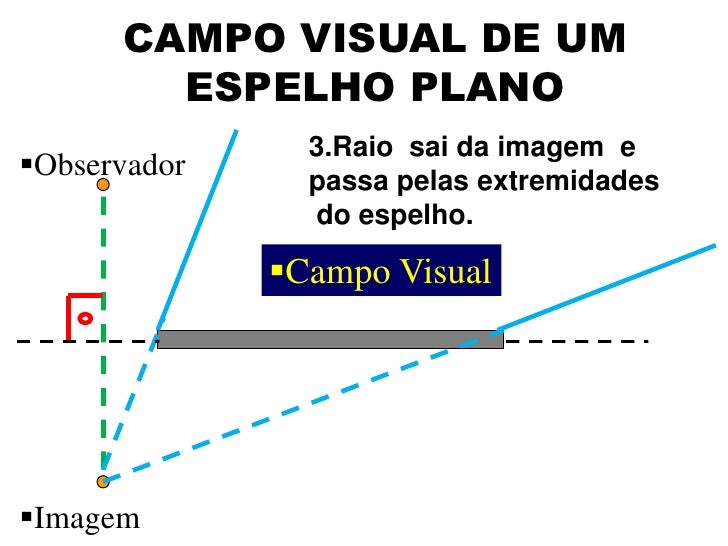

  28. 28. Observador<br />Imagem<br />CAMPO VISUAL DE UM ESPELHO PLANO<br />3.Raio sai da imagem e passa pelas extremidades<br /> do espelho.<br />Campo Visual<br />

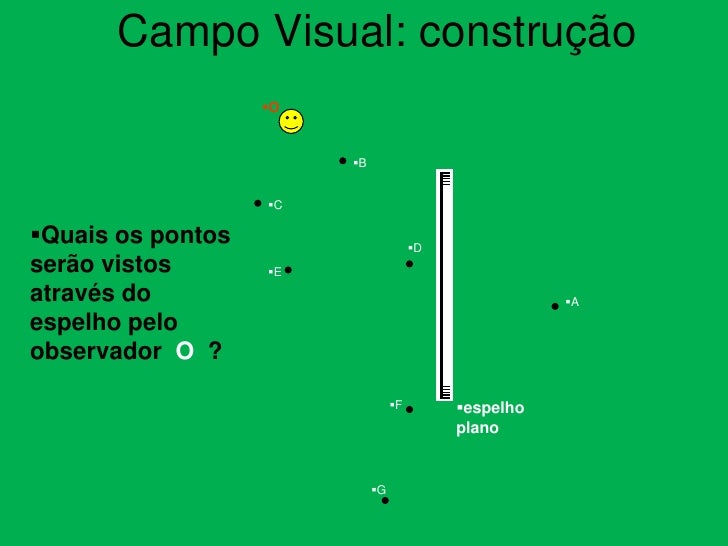

  29. 29. Campo Visual: construção<br />O <br />B<br />C<br />Quais os pontos serão vistos através do espelho pelo observador O ?<br />D<br />E<br />A<br />F<br />espelho plano<br />G<br />

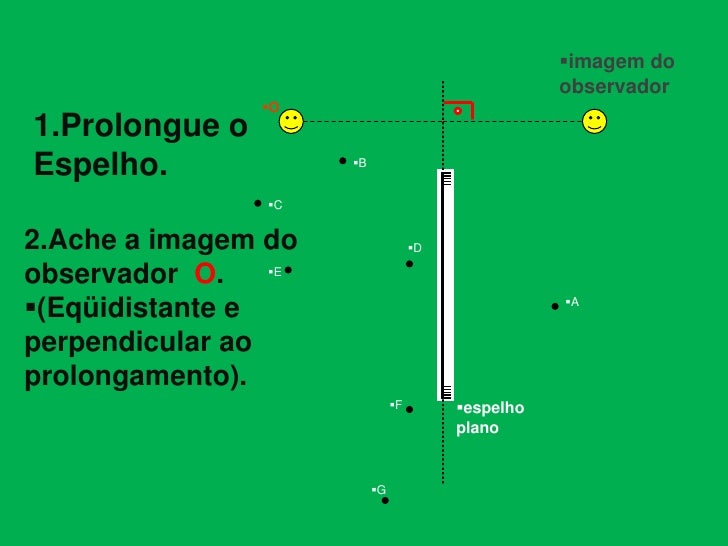

  30. 30. imagem do<br />observador<br />1.Prolongue o <br />Espelho.<br />O <br />B<br />C<br />2.Ache a imagem do<br />observador O. <br />(Eqüidistante e perpendicular ao prolongamento).<br />D<br />E<br />A<br />espelho plano<br />F<br />G<br />

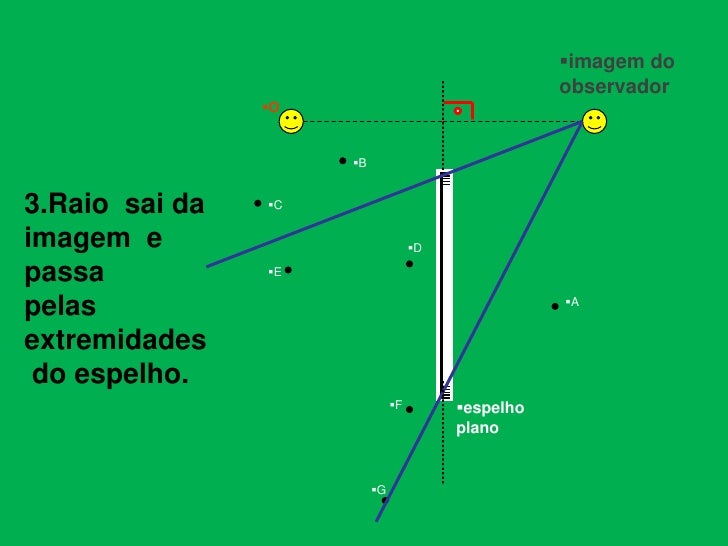

  31. 31. imagem do<br />observador<br />O <br />B<br />3.Raio sai da imagem e passa <br />pelas extremidades<br /> do espelho.<br />C<br />D<br />E<br />A<br />espelho plano<br />F<br />G<br />

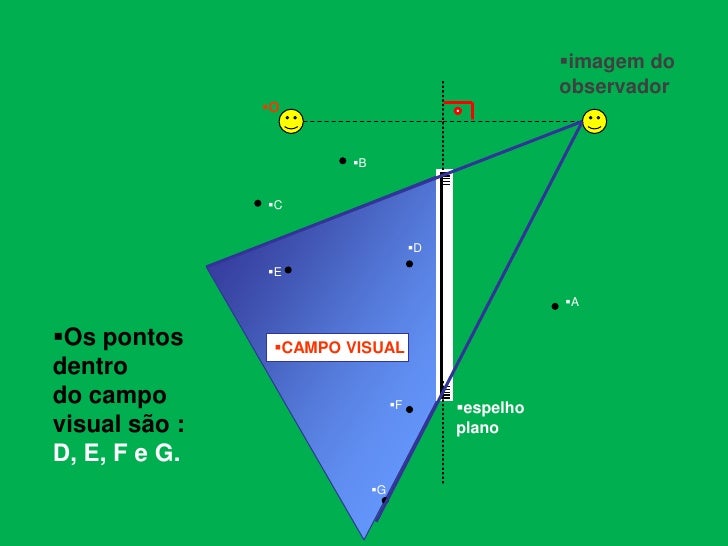

  32. 32. imagem do<br />observador<br />O <br />B<br />C<br />D<br />E<br />A<br />Os pontos dentro <br />do campo visual são :D, E, F e G.<br />CAMPO VISUAL<br />espelho plano<br />F<br />G<br />

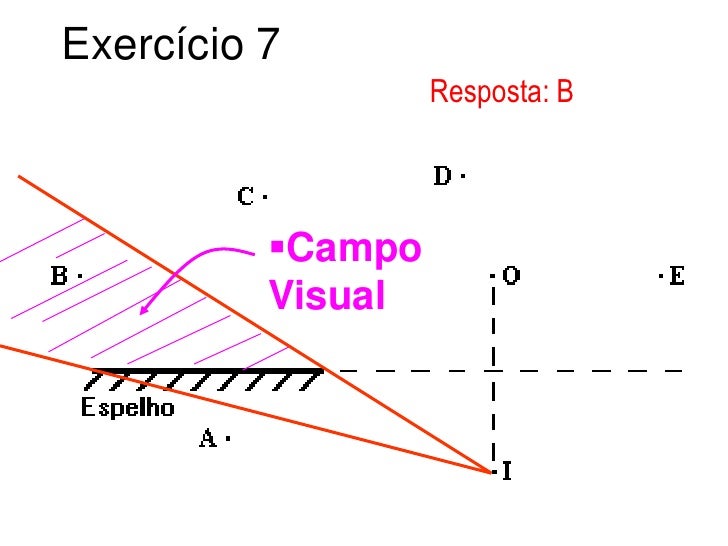

  33. 33. Exercício 7<br /> Resposta: B<br />Campo Visual<br />

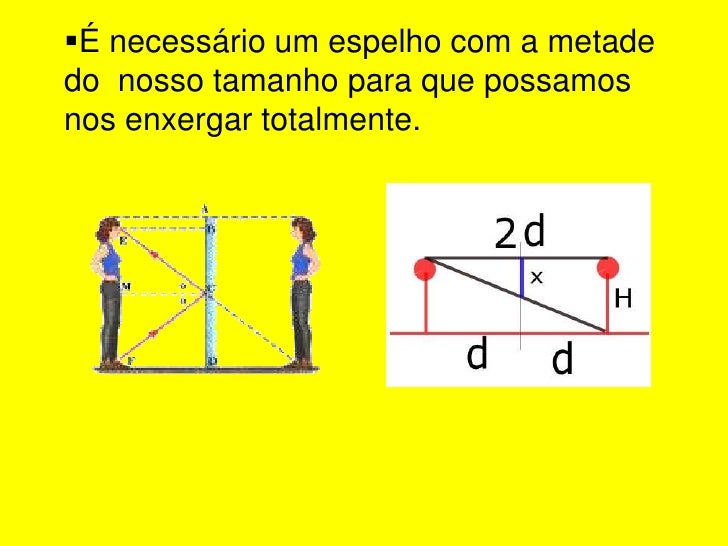

  34. 34. É necessário um espelho com a metade<br />do nosso tamanho para que possamos <br />nos enxergar totalmente.<br />

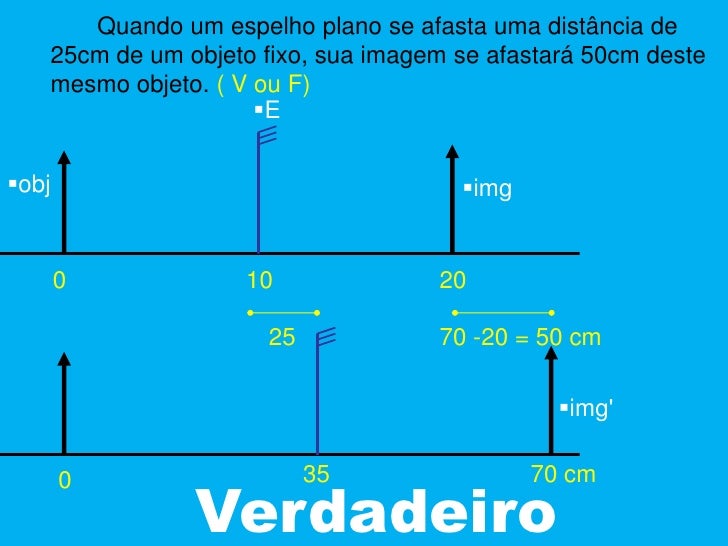

  35. 35. Quando um espelho plano se afasta uma distância de 25cm de um objeto fixo, sua imagem se afastará 50cm deste mesmo objeto. ( V ou F)<br />E<br />obj<br />img<br />img'<br />0<br />10<br />20<br />70 -20 = 50 cm <br />25 <br />35<br />70 cm<br />0<br />Verdadeiro<br />

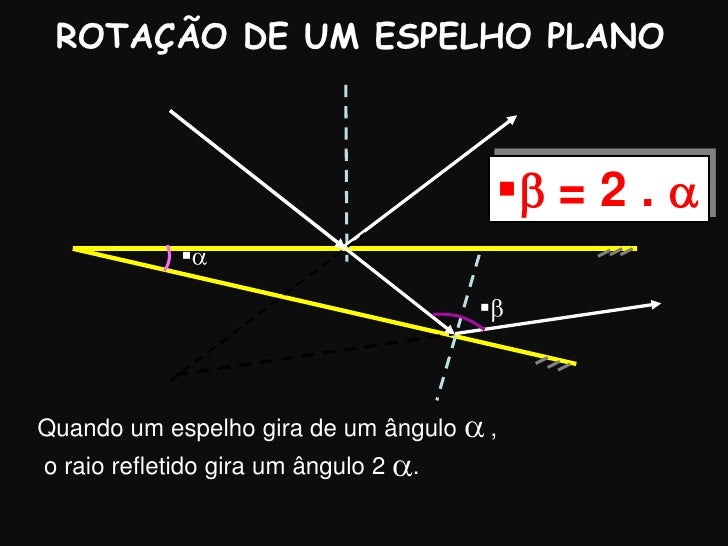

  36. 36. ROTAÇÃO DE UM ESPELHO PLANO<br />b = 2 . a<br />a<br />b<br />Quando um espelho gira de um ângulo a,<br /> o raio refletido gira um ângulo 2 a.<br />

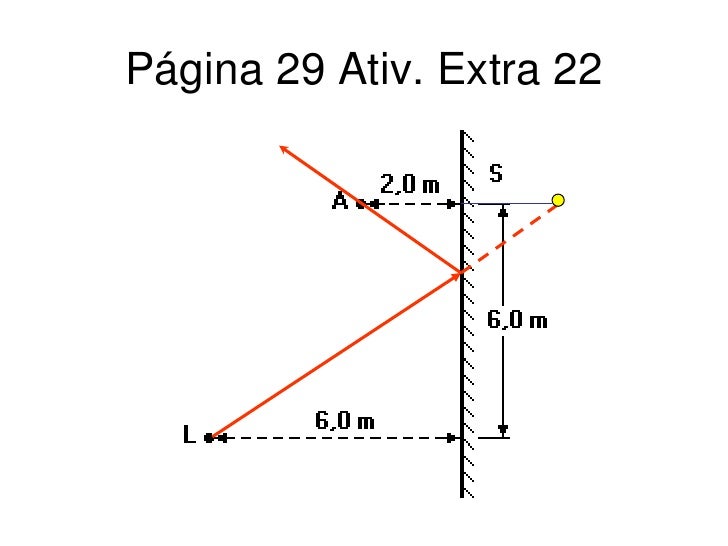

  37. 37. Página 29 Ativ. Extra 22<br />A’<br />

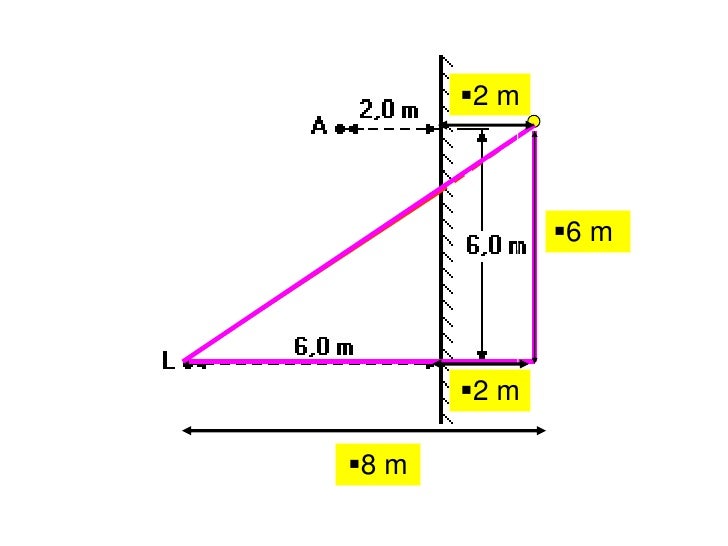

  38. 38. 2 m<br />A’<br />6 m<br />2 m<br />8 m<br />

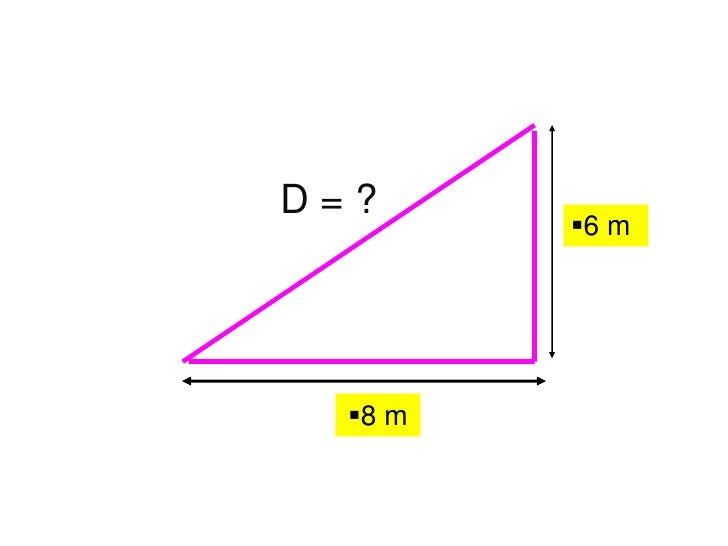

  39. 39. D = ?<br />6 m<br />8 m<br />
  40. 40. No triângulo hachurado, temos:<br />d<br />6 m<br />8 m<br />

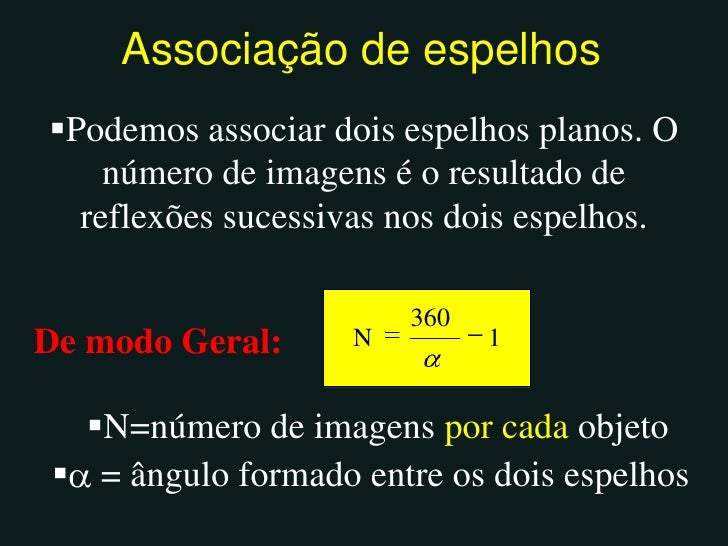

  41. 41. Associação de espelhos<br />Podemos associar dois espelhos planos. O número de imagens é o resultado de reflexões sucessivas nos dois espelhos.<br />De modo Geral:<br />N=número de imagens por cada objeto<br />a = ângulo formado entre os dois espelhos<br />

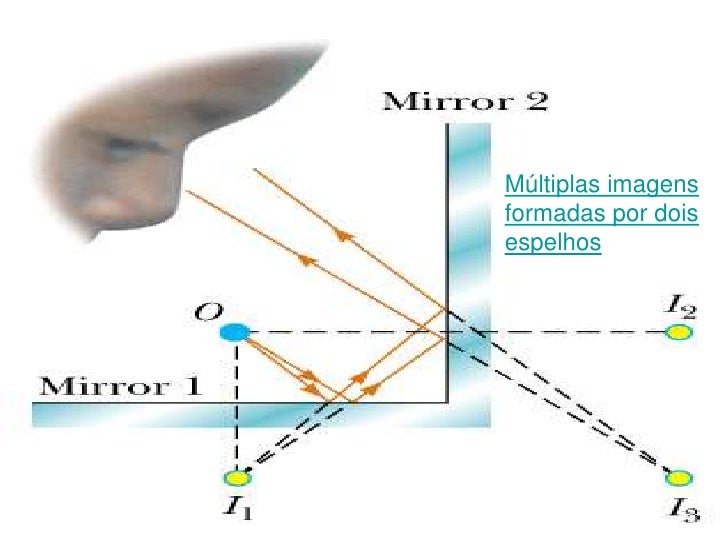

  42. 42. Múltiplas imagens formadas por dois <br />espelhos<br />
  43. 43.

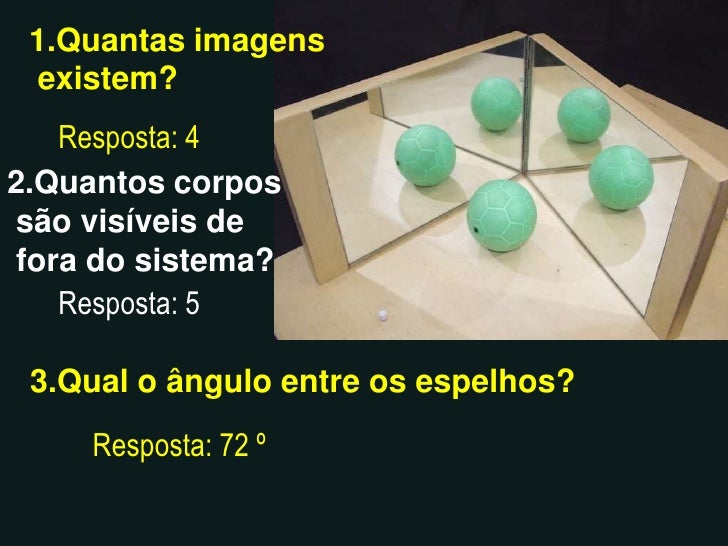

  44. 44. 1.Quantas imagens<br /> existem?<br />Resposta: 4<br />2.Quantos corpos<br /> são visíveis de<br /> fora do sistema?<br /> Resposta: 5<br />3.Qual o ângulo entre os espelhos?<br />Resposta: 72 º<br />
  45. 45. Resumo:<br />

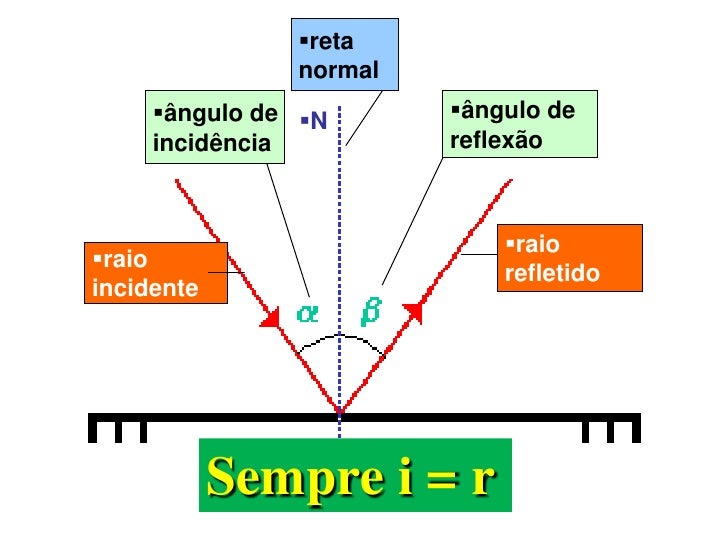

  46. 46. reta<br />normal<br />ângulo de<br />reflexão<br />ângulo de<br />incidência<br />N<br />raio <br />refletido<br />raio<br />incidente<br />Sempre i = r<br />

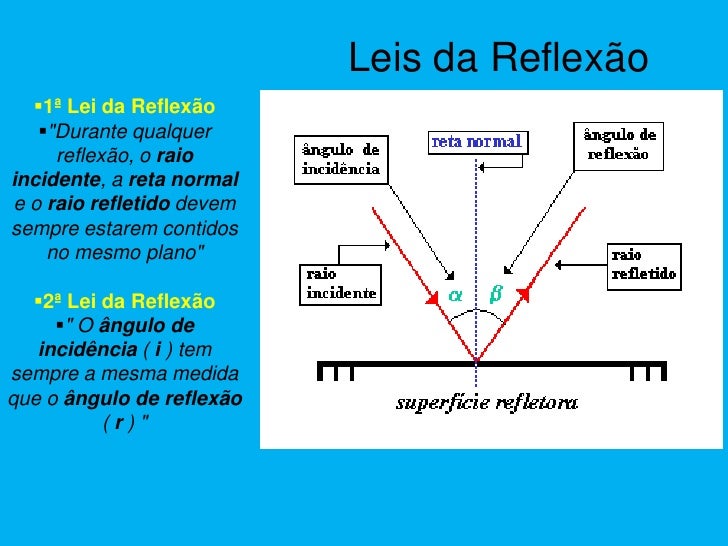

  47. 47. Leis da Reflexão<br />1ª Lei da Reflexão<br />"Durante qualquer reflexão, o raio incidente, a reta normal e o raio refletido devem sempre estarem contidos no mesmo plano"<br />2ª Lei da Reflexão<br />" O ângulo de incidência ( i ) tem sempre a mesma medida que o ângulo de reflexão ( r ) "<br />

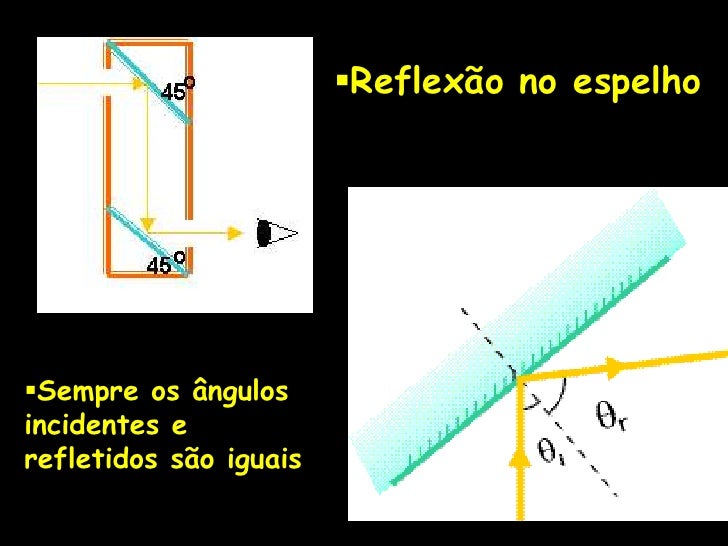

  48. 48. Reflexão no espelho<br />Sempre os ângulos incidentes e refletidos são iguais<br />

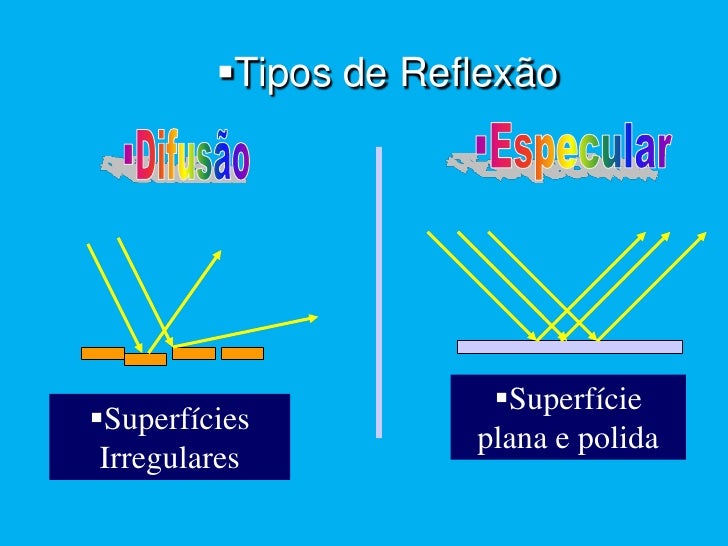

  49. 49. Tipos de Reflexão<br />Especular<br />Difusão<br />Superfície plana e polida<br />Superfícies Irregulares <br />

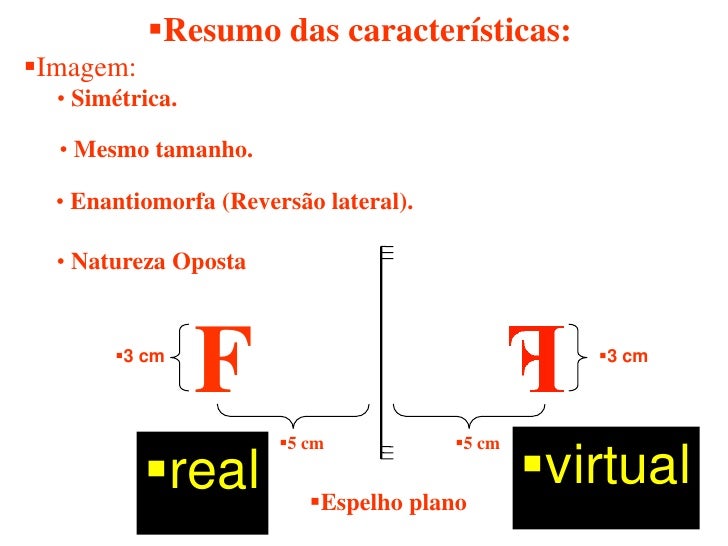

  50. 50. Resumo das características:<br />Imagem:<br /><ul><li> Simétrica.
  51. 51. Mesmo tamanho.
  52. 52. Enantiomorfa (Reversão lateral).
  53. 53. Natureza Oposta</li></ul>F<br />3 cm<br />3 cm<br />virtual<br />5 cm<br />5 cm<br />real<br />Espelho plano<br />
  54. 54. Características dos<br />espelhos planos:<br />Imagem do mesmo<br />tamanho do objeto,<br />simétrica, <br />direita e reversa.<br />

×
