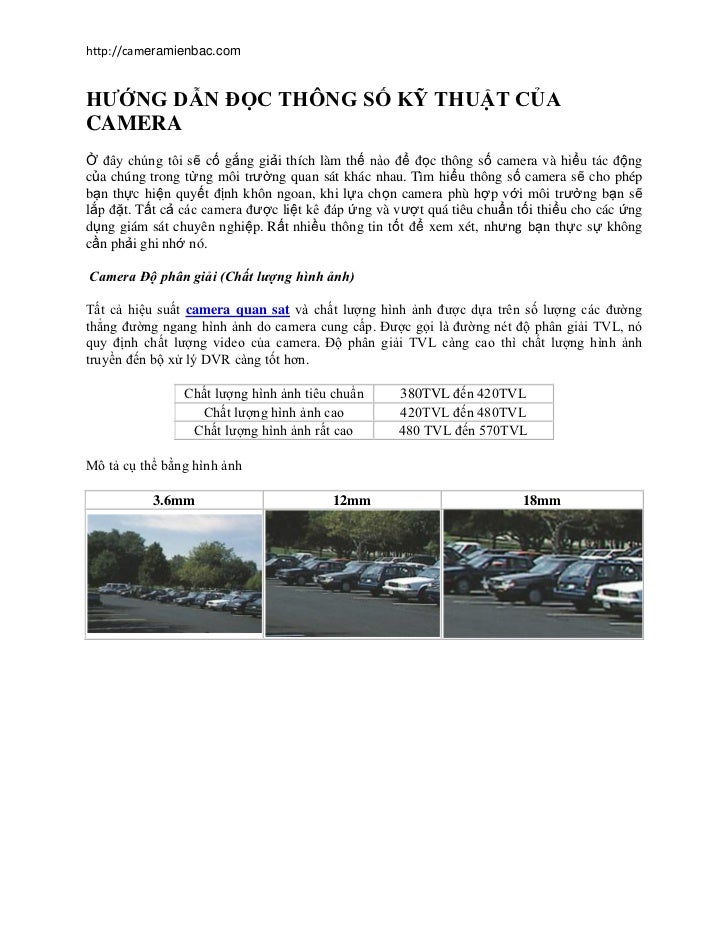

  1. 1. http://cameramienbac.comHƯỚNG DẪN ĐỌC THÔNG SỐ KỸ THUẬT CỦACAMERAỞ đây chúng tôi sẽ cố gắng giải thích làm thế nào để đọc thông số camera và hiểu tác độngcủa chúng trong từng môi trường quan sát khác nhau. Tìm hiểu thông số camera sẽ cho phépbạn thực hiện quyết định khôn ngoan, khi lựa chọn camera phù hợp với môi trường bạn sẽlắp đặt. Tất cả các camera được liệt kê đáp ứng và vượt quá tiêu chuẩn tối thiểu cho các ứngdụng giám sát chuyên nghiệp. Rất nhiều thông tin tốt để xem xét, nhưng bạn thực sự khôngcần phải ghi nhớ nó.Camera Độ phân giải (Chất lượng hình ảnh)Tất cả hiệu suất camera quan sat và chất lượng hình ảnh được dựa trên số lượng các đườngthẳng đường ngang hình ảnh do camera cung cấp. Được gọi là đường nét độ phân giải TVL, nóquy định chất lượng video của camera. Độ phân giải TVL càng cao thì chất lượng hình ảnhtruyền đến bộ xử lý DVR càng tốt hơn. Chất lượng hình ảnh tiêu chuẩn 380TVL đến 420TVL Chất lượng hình ảnh cao 420TVL đến 480TVL Chất lượng hình ảnh rất cao 480 TVL đến 570TVLMô tả cụ thể bằng hình ảnh 3.6mm 12mm 18mm
  2. 2. http://cameramienbac.comHiệu suất hình ảnhỐng kính (Quang học) đóng một vai trò quan trọng trong thiết kế một hệ thống camera quansat. Chức năng chính của nó là để thu thập ánh sáng phản xạ từ cảnh vật và tập trung thành mộthình ảnh rõ ràng, sắc nét trên màn hinh hiển thị của camera. Lựa chọn ống kính đặc biệt quantrọng vì nó trực tiếp ảnh hưởng đến kích thước, hình dạng và độ sắc nét của hình ảnh sẽ hiển thịtrên màn hinh. Các yếu tố như khoảng cách từ hiện trường cần quan sát, chiều dài tiêu cự, điểmmong muốn quan sát, ánh sáng và định dạng đều ảnh hưởng đến kích thước, và độ rõ nét củahình ảnh trên màn hình camera.Trường hiển thị (FOV) là kích thước hình ảnh thực tế (chiều cao và chiều rộng) tạo ra bởi mộtống kính cụ thể. Nếu trường xem FOV không phù hợp, bạn có thể phải cân nhắc sử dụng mộtống kính khác (ống kính góc rộng, hay chụp xa,…) để tăng hoặc giảm trường xem. Bảng 1 bêndưới dùng tính toán kích thước hình thích hợp, ống kính và sự kết hợp khoảng cách cần thiết đểtạo ra một trường ngắm phù hợp.Ống kính có thể được chia thành 2 loại cơ bản: tiêu cự cố định và ống kính Varifocal (hoặc ốngkính phóng to, ống kính Zoom). Một ống kính tiêu cự cố định có chiều dài tiêu cự liên tục (Bìnhthường, góc rộng, và góc tele), trong khi một ống kính Varifocal có thể thay đổi chiều dài tiêu cựcủa nó. Độ dài tiêu cự chỉ đơn giản là khoảng cách từ trung tâm quang học của ống kính một tiêuđiểm gần mặt sau của ống kính. Khoảng cách này được viết trên ống kính (mm) và chỉ ra trườngxem của ống kính là bao nhiêu (Xem hình 1)
  3. 3. http://cameramienbac.com Hình 1 – Độ dài tiêu cựTiêu cự cố định của thấu kính tức là có sẵn các chế độ rộng, trung bình, và thu hẹp bạn khôngphải điều chỉnh bằng tay. Một ống kính với một chiều dài tiêu cự bình thường (Ví dụ: 8.0mmtrên camera 1 / 3 ") tạo ra một hình ảnh xấp xỉ với trường xem bằng mắt người, ống kính gócrộng có chiều dài tiêu cự ngắn, trong khi một ống kính tele (Xem đối tượng nhỏ, hẹp) có chiềudài tiêu cự dài (Xem hình 2). Khi bạn chọn một ống kính cố định cho một trường xem cụ thể,hãy nhớ rằng nếu bạn muốn thay đổi trường xem, bạn phải thay đổi ống kính khác. Hình 2 – Trường xem (Góc rộng bên trái, giữa bình thường, Góc tele bên phải)Khi hiện trường giám sát cần thiết phải quan sát cảnh rộng và cận cảnh, thì một ống kínhVarifocal hoặc ống kính zoom là tốt nhất. Ống kính zoom có các thành phần thấu kính di chuyểnđể thay đổi chiều dài tiêu cự từ góc rộng tới tele trong khi vẫn duy trì tập trung vào hình ảnh trêncamera. Điều này cho phép bạn thay đổi trường xem từ góc hẹp, trung bình, đến rộng, tất cả chỉtrong một ống kính. F- Stop của một ống kính chỉ khả năng thu thập ánh sáng, phụ thuộc vào mốiquan hệ giữa độ mở ống kính (khẩu độ) và độ dài tiêu cự. Mối quan hệ này được tượng trưng bởitừ f, thường được gọi là "F-Stop", bạn có thể thấy nó được in trên mặt hoặc trước ống kính (xemhình 3) . F-stop càng nhỏ, khẩu độ ống kính lớn nhất và khả năng của ống kính càng lớn thì ánhsáng đi qua thấu kính càng nhiều để đến bộ cảm biến ánh sáng.Trong những tình huống ánh sángyếu, F-Stop nhỏ thường cho chất lượng hình ảnh tốt hơn.
  4. 4. http://cameramienbac.com Hình 3 – F-Stop cho thấy khả năng tập trung ánh sang của ống kínhVí dụ, một ống kính với một F-Stop f/1.2 có thể thu thập rất nhiều ánh sáng so với một ống kínhvới một stop-F f/4.0. Một ống kính với một số F-stop nhỏ được gọi là ống kính "nhanh"Độ sâu của trường xem:Hãy tưởng tượng một dòng người đứng đằng sau mỗi khác. Nếu tập trung ở giữa dòng người,camera có thể nhận dạng khuôn mặt của tất cả người phía trước và phía sau cách điểm quan sátgiữa 15 mét (45 feet), khoảng giữa độ sâu của trường xem tốt nhất. Hình 4 – Độ sâu của trường hiển thị Bảng 1 - Mô tả Độ sâu của trường ảnh hưởng đến những yếu tố Ống kính ngắn (góc rộng) Chiều sâu của trường dài 1) Độ dài ống kính Ống kính dài (góc tele) Chiều sâu của trường ngắn Khẩu độ rộng (F-Stop nhỏ) Chiều sâu của trường ngắn 2) Khẩu độ Khẩu độ hẹp (F-Stop lớn) Chiều sâu của trường dài 3) Khoảng cách đến Khoảng cách ngắn Chiều sâu của trường ngắn điểm quan sát Khoảng cách xa Chiều sâu của trường dàiKhi dự định mua camera quan sát nên thêm các yếu tố này vào sự tính toán, chiều sâu củatrường có thể ảnh hưởng đến chất lượng hình ảnh (và có thể gây khó khăn cho khả năng nhận
  5. 5. http://cameramienbac.comdiện và truy tố đối tượng). Nếu độ sâu của trường quan trọng với địa điểm bạn cần giám sát, bạncó thể muốn một camera có chức năng, chẳng hạn như gia tăng ánh sáng nhân tạo, hoặc cài đặtcamera với ống kính bình thường chứ không phải một ống kính tele,…Ống kính camera quan sátthường đi kèm với C-mount hoặc CS- mount chúng đều có sự tương thích ngang nhau khi lắp đặtvới camera quan sát. Sự khác biệt giữa hai gắn kết là khoảng cách của ống kính quang học đếnbộ thu ảnh. Ống kính C-mount là 17.5mm từ bộ thu ảnh, ống kính CS-mount là 12,5 mm từ bộthu ảnh.

×
