FeliCa/NFCの概説とAndroidの対応状況

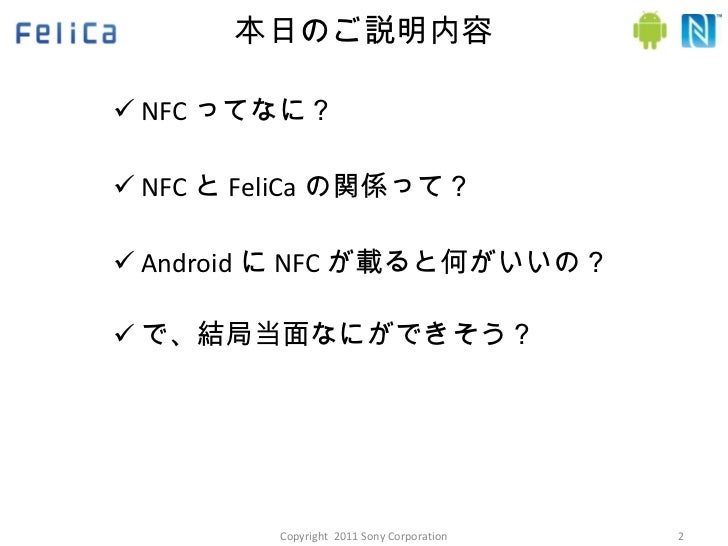

本日のご説明内容
NFC ってなに？
NFC と FeliCa の関係って？
Android に NFC が載ると何がいいの？
で、結局当面なにができそう？
Copyright 2011 Sony Corporation

そもそも非接触 IC カードとは～動作原理、種類～

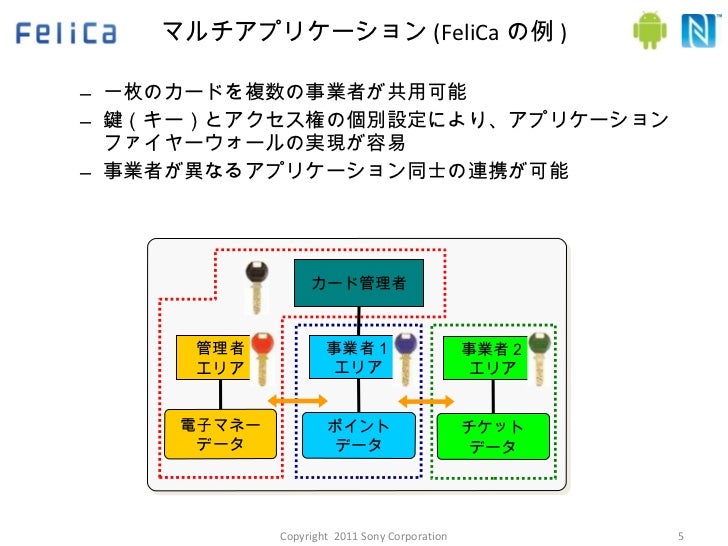

マルチアプリケーション (FeliCa の例 )
一枚のカードを複数の事業者が共用可能
鍵（キー）とアクセス権の個別設定により、アプリケーションファイヤーウォールの実現が容易
事業者が異なるアプリケーション同士の連携が可能
Copyright 2011 Sony Corporation カード管理者事業者１エリア管理者エリア事業者２エリア電子マネーデータポイントデータチケットデータ

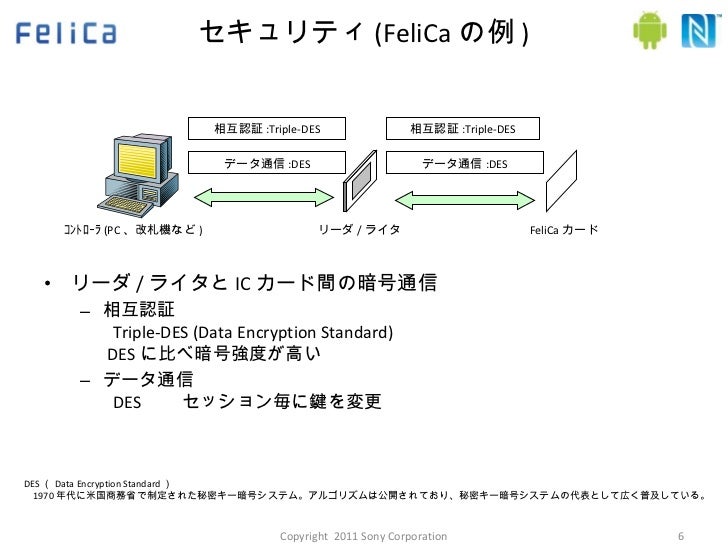

セキュリティ (FeliCa の例 )
リーダ / ライタと IC カード間の暗号通信
相互認証 Triple-DES (Data Encryption Standard) DES に比べ暗号強度が高い
データ通信 DES 　　セッション毎に鍵を変更
ｺﾝﾄﾛｰﾗ (PC 、改札機など ) リーダ / ライタ FeliCa カードデータ通信 :DES 相互認証 :Triple-DES データ通信 :DES 相互認証 :Triple-DES DES （ Data Encryption Standard ） 1970 年代に米国商務省で制定された秘密キー暗号システム。アルゴリズムは公開されており、秘密キー暗号システムの代表として広く普及している。 Copyright 2011 Sony Corporation

非接触型 IC カード規格 Copyright 2011 Sony Corporation Type-A(MIFARE ,etc ) Type-B Type-F(FeliCa) Part1 物理特性 ( カード形状 ) (ISO/IEC 14443 として ) クレジットカードサイズ (ID1 型 ISO/IEC7810) クレジットカードサイズ (ID1 型 ) 、自由形状 Part2 無線様式ビットコーディング R/W-> カード： Modified Miller カード-> R/W ： Manchester NRZ Manchester 変調方式 (※1) R/W-> カード： ASK100% カード-> R/W ： ASK R/W-> カード： ASK10% カード-> R/W ： BPSK ASK10% 搬送波 (※2) 13.56MHz 副搬送波 847kHz(Fc/16) 13.56MHz 副搬送波なし通信速度 106kbps(Fc/128) 212-424kbps(Fc/64) 通信形非対称形対称形 Part3 衝突検出／回避ビットコリジョンタイムスロットスロットマーカタイムスロット Part4 通信プロトコル ISO/IEC14443 Part4 準拠 FeliCa OS 専用プロトコルカード OS 実装ベンダによって異なる　 or 　各種実績による FeliCa OS 採用事例タスポ ,Paypass,Paywave 住民基本台帳カード , 運転免許証 , パスポート ,Paypass,Paywave Suica,Edy,nanaco,WAON,QuicPay,iD, 香港 Octpass

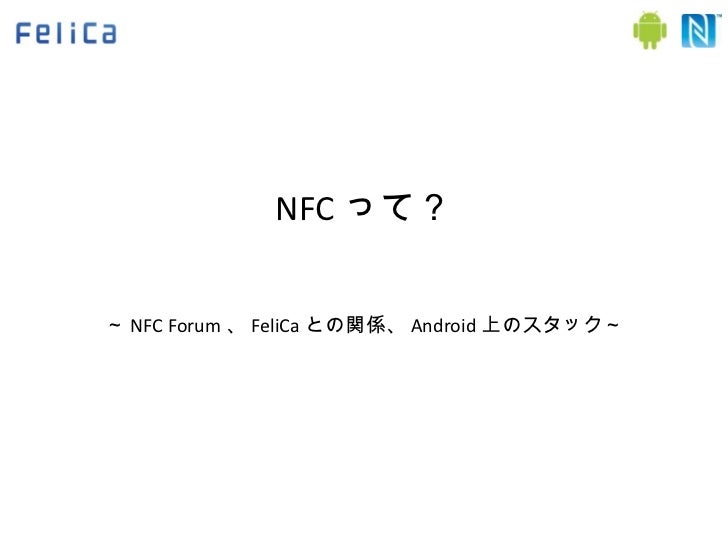

NFC って？～ NFC Forum 、 FeliCa との関係、 Android 上のスタック～

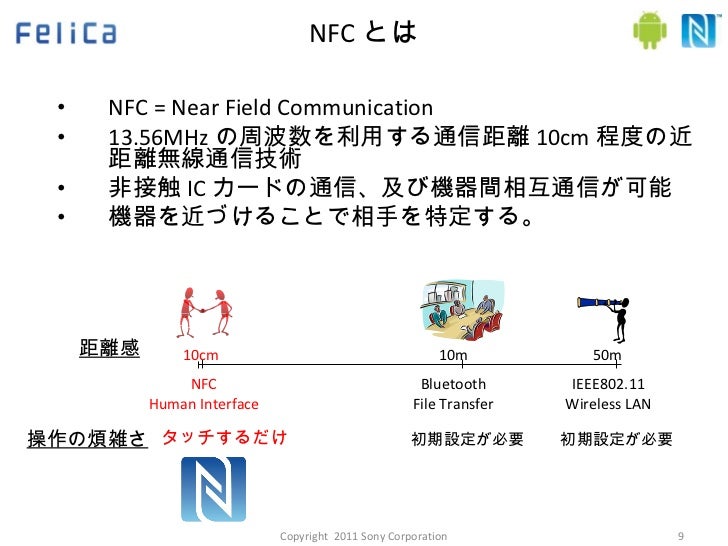

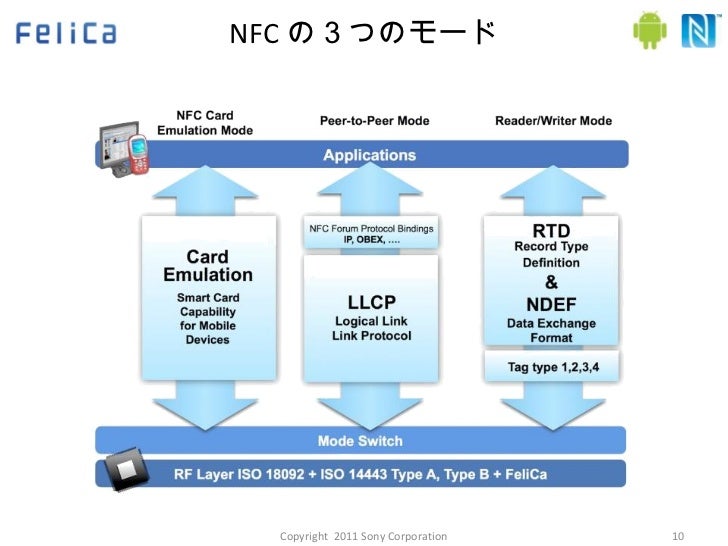

NFC = Near Field Communication
13.56MHz の周波数を利用する通信距離 10cm 程度の近距離無線通信技術
非接触 IC カードの通信、及び機器間相互通信が可能
機器を近づけることで相手を特定する。

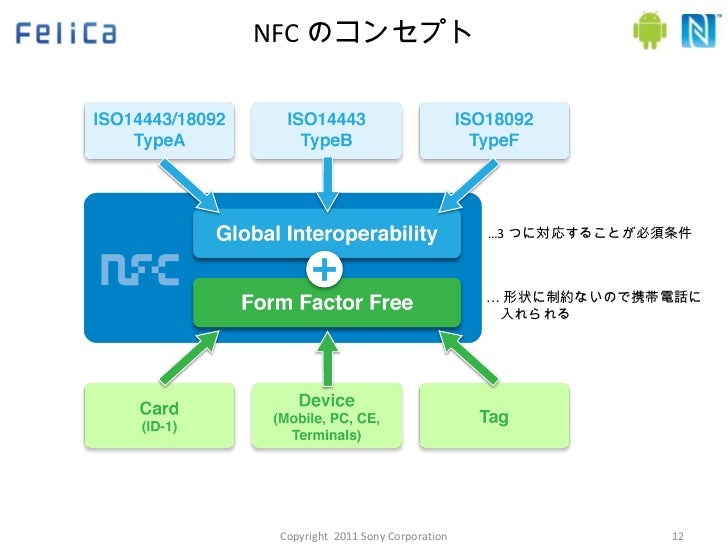

NFC とは距離感 50m IEEE802.11 Wireless LAN 操作の煩雑さタッチするだけ初期設定が必要初期設定が必要 Copyright 2011 Sony Corporation 10m Bluetooth File Transfer 10cm NFC Human Interface

NFC Forum NFC 技術の利用価値向上をミッションとしています
デバイスやサービス間の互換性を実現するための仕様策定
NFC Forum 仕様を活用した商品開発のプロモーション
NFC 技術に関するグローバルな市場への啓蒙活動
NFC 機能を謳った商品の NFC Forum 仕様への準拠確認
2004 年末に設立 Philips ・ Nokia ・ Sony が設立メンバ現在、約 150 社・団体が様々な業界から参加し活動中 Copyright 2011 Sony Corporation

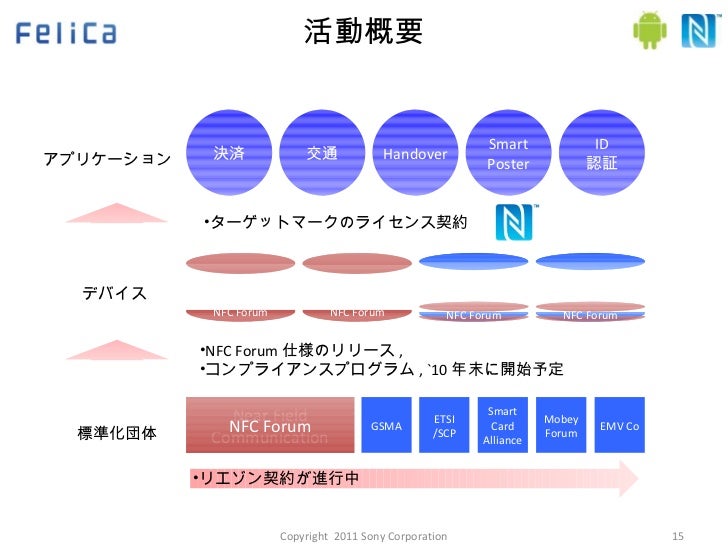

活動概要アプリケーション ETSI /SCP GSMA Smart Card Alliance Mobile PC & CE 決済交通 Handover Smart Poster ID 認証 Mobey Forum EMV Co Near Field Communication NFC Forum Tag & Card NFC Forum RW NFC Forum NFC Forum NFC Forum
NFC Forum 仕様のリリース ,
コンプライアンスプログラム , `10 年末に開始予定
ターゲットマークのライセンス契約
リエゾン契約が進行中
デバイス標準化団体 Copyright 2011 Sony Corporation

各技術の相関関係 FeliCa OS Mifare OS N.A. Wireless Communication Protocol Security File System Middleware Application FeliCa Mifare FeliCa Interface ISO 14443 Type A ISO 14443 Type B Device Communication Protocol (Transport Protocol) ISO 15693 Data Format NFC Forum Use Case Development NFC Data Format Host Controller Interface NFCIP-1 (ISO18092) NFCIP-2 ( ISO 21481 ) Copyright 2011 Sony Corporation

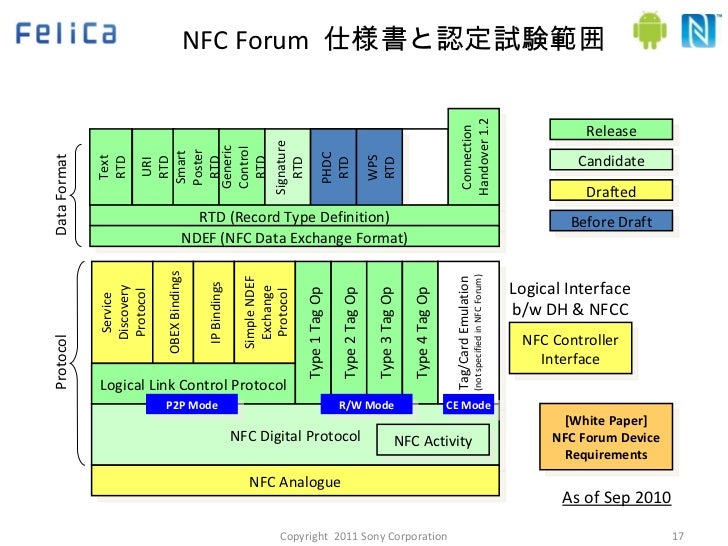

NFC Forum 仕様書と認定試験範囲 Service Discovery Protocol OBEX Bindings IP Bindings Simple NDEF Exchange Protocol Logical Link Control Protocol Type 1 Tag Op Type 2 Tag Op Type 3 Tag Op Type 4 Tag Op Tag/Card Emulation (not specified in NFC Forum) NFC Digital Protocol NFC Analogue NFC Activity Text RTD URI RTD Smart Poster RTD Generic Control RTD Protocol Data Format Release Drafted Before Draft Signature RTD NFC Controller Interface [White Paper] NFC Forum Device Requirements P2P Mode R/W Mode CE Mode Logical Interface b/w DH & NFCC Connection Handover 1.2 As of Sep 2010 Candidate PHDC RTD WPS RTD RTD (Record Type Definition) NDEF (NFC Data Exchange Format) Copyright 2011 Sony Corporation

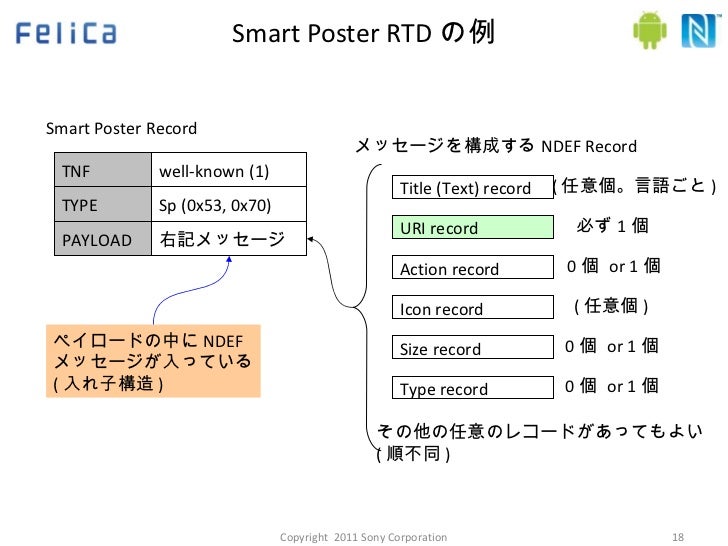

Smart Poster RTD の例 TYPE Smart Poster Record PAYLOAD TNF well-known (1) Sp (0x53, 0x70) Title (Text) record ペイロードの中に NDEF メッセージが入っている ( 入れ子構造 ) 右記メッセージメッセージを構成する NDEF Record ( 任意個。言語ごと ) URI record 必ず 1 個 Action record Icon record ( 任意個 ) 0 個 or 1 個 Size record 0 個 or 1 個 Type record 0 個 or 1 個その他の任意のレコードがあってもよい ( 順不同 ) Copyright 2011 Sony Corporation

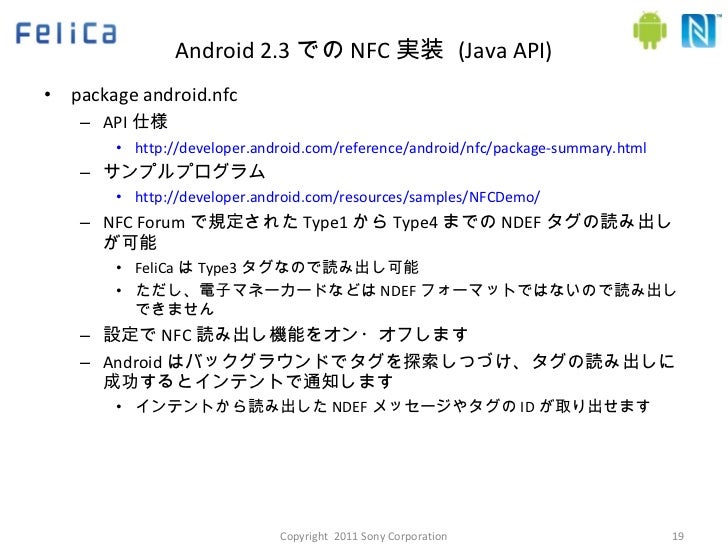

Android 2.3 での NFC 実装 (Java API)
package android.nfc
API 仕様
http://developer.android.com/reference/android/nfc/package-summary.html
サンプルプログラム
http://developer.android.com/resources/samples/NFCDemo/
NFC Forum で規定された Type1 から Type4 までの NDEF タグの読み出しが可能
FeliCa は Type3 タグなので読み出し可能
ただし、電子マネーカードなどは NDEF フォーマットではないので読み出しできません
設定で NFC 読み出し機能をオン・オフします
Android はバックグラウンドでタグを探索しつづけ、タグの読み出しに成功するとインテントで通知します
インテントから読み出した NDEF メッセージやタグの ID が取り出せます

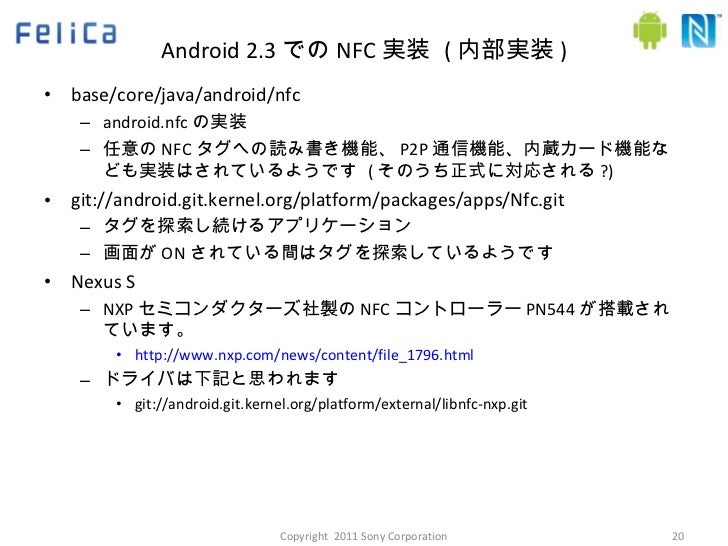

Android 2.3 での NFC 実装 ( 内部実装 )
base/core/java/android/nfc
android.nfc の実装
任意の NFC タグへの読み書き機能、 P2P 通信機能、内蔵カード機能なども実装はされているようです ( そのうち正式に対応される ?)
git://android.git.kernel.org/platform/packages/apps/Nfc.git
タグを探索し続けるアプリケーション
画面が ON されている間はタグを探索しているようです
Nexus S
NXP セミコンダクターズ社製の NFC コントローラー PN544 が搭載されています。
http://www.nxp.com/news/content/file_1796.html
ドライバは下記と思われます
git://android.git.kernel.org/platform/external/libnfc-nxp.git

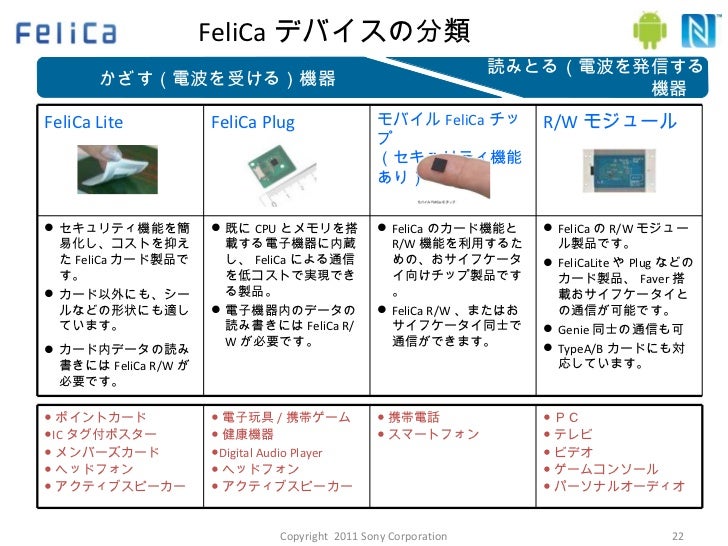

FeliCa デバイスの分類かざす（電波を受ける）機器読みとる（電波を発信する）機器　　 Copyright 2011 Sony Corporation ● ポイントカード ● IC タグ付ポスター ● メンバーズカード ● ヘッドフォン ● アクティブスピーカー ● 電子玩具 / 携帯ゲーム ● 健康機器 ● Digital Audio Player ● ヘッドフォン ● アクティブスピーカー ● 携帯電話 ● スマートフォン ● ＰＣ ● テレビ ● ビデオ ● ゲームコンソール ● パーソナルオーディオ FeliCa Lite FeliCa Plug モバイル FeliCa チップ（セキュリティ機能あり） R/W モジュール
セキュリティ機能を簡易化し、コストを抑えた FeliCa カード製品です。
カード以外にも、シールなどの形状にも適しています。
カード内データの読み書きには FeliCa R/W が必要です。
既に CPU とメモリを搭載する電子機器に内蔵し、 FeliCa による通信を低コストで実現できる製品。
電子機器内のデータの読み書きには FeliCa R/W が必要です。
FeliCa のカード機能と R/W 機能を利用するための、おサイフケータイ向けチップ製品です。
FeliCa R/W 、またはおサイフケータイ同士で通信ができます。
FeliCa の R/W モジュール製品です。
FeliCaLite や Plug などのカード製品、 Faver 搭載おサイフケータイとの通信が可能です。
Genie 同士の通信も可
TypeA/B カードにも対応しています。

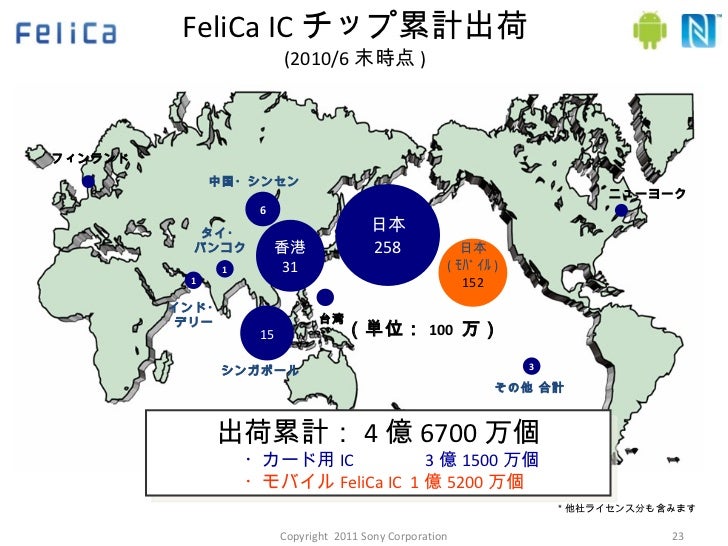

FeliCa IC チップ累計出荷 (2010/6 末時点 )
出荷累計： 4 億 6700 万個
　　　・カード用 IC 　　　 3 億 1500 万個
　　　・モバイル FeliCa IC 1 億 5200 万個
香港 31 15 1 6 日本 258 中国・シンセンインド・デリータイ・バンコク 1 日本 ( ﾓﾊﾞｲﾙ ) 152 シンガポール（単位： 100 万）＊他社ライセンス分も含みます台湾フィンランドニューヨークその他合計 3 Copyright 2011 Sony Corporation

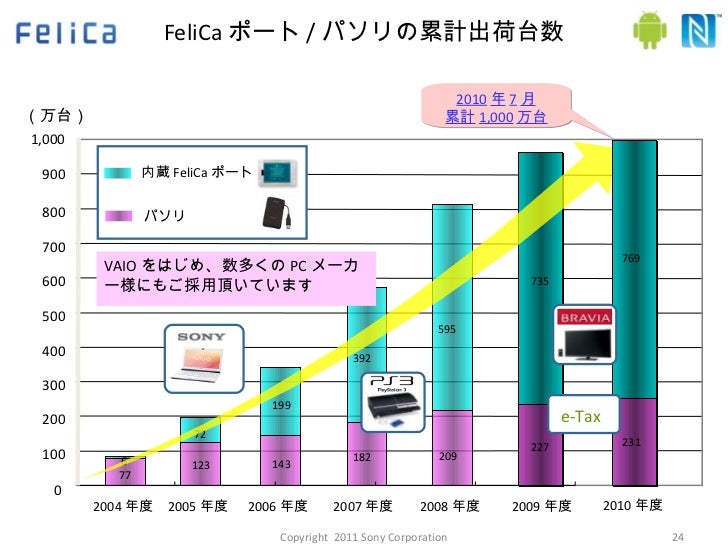

FeliCa ポート / パソリの累計出荷台数 77 123 143 182 209 6 72 199 392 595 0 100 200 300 400 500 600 700 2004 年度 2005 年度 2006 年度 2007 年度 2008 年度内蔵 FeliCa ポートパソリ（万台） 2010 年 7 月累計 1,000 万台 800 900 1,000 2009 年度 VAIO をはじめ、数多くの PC メーカー様にもご採用頂いています 735 227 769 231 2010 年度 Copyright 2011 Sony Corporation e-Tax

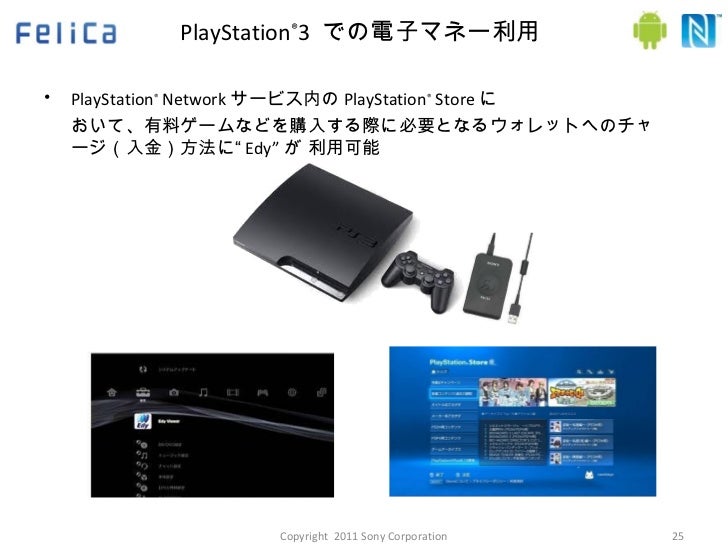

PlayStation ® 3 での電子マネー利用
PlayStation ® Network サービス内の PlayStation ® Store に
おいて、有料ゲームなどを購入する際に必要となるウォレットへのチャージ（入金）方法に“ Edy” が利用可能
Ⓒ 　 2009 Sony Corporation Copyright 2011 Sony Corporation

< ブラビア >09 年春モデルで FeliCa に対応 FeliCa ポート搭載（ FeliCa 対応リーダー／ライター）「アクトビラ」の視聴料金の電子マネー決済～対応サービス～ Edy のチャージ（入金）、残高照会など「ポケットチャンネル (※) 」への簡単アクセスメニューから EdyViewer の起動が可能 Edy 、 eLIO での支払いが可能リモコンからワンプッシュでサイトへ誘導 ① ② ③ （※）テレビ番組や CM で放映された商品や店舗など　　の情報を、携帯電話で簡単に入手できるサービス Copyright 2011 Sony Corporation

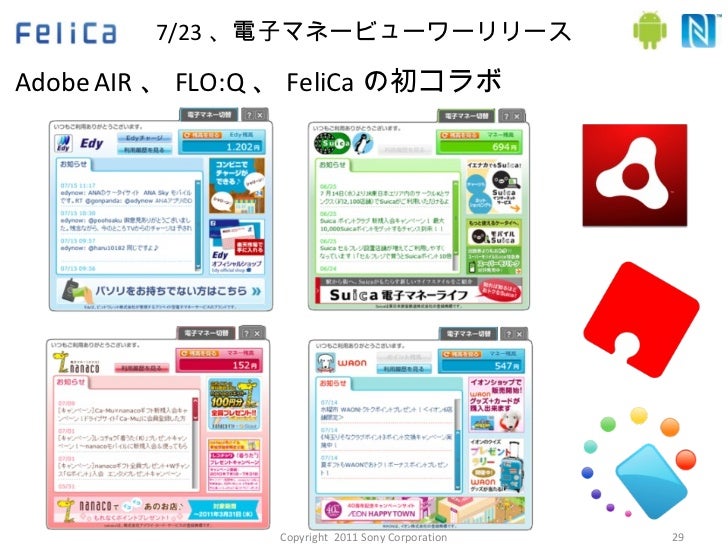

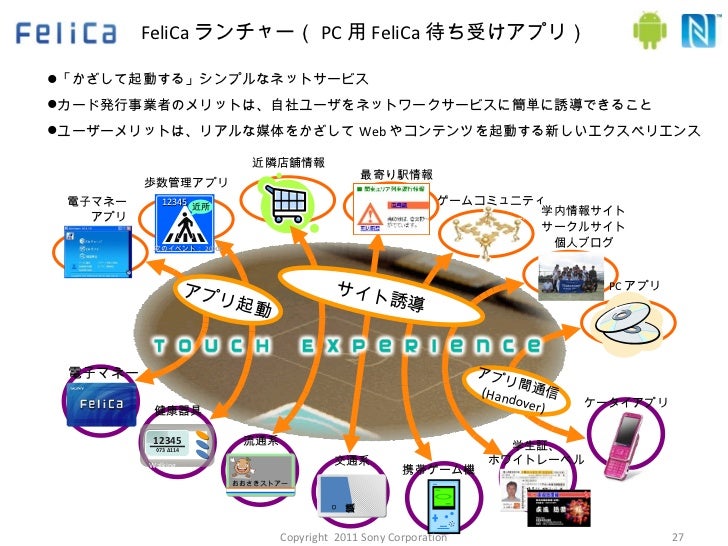

FeliCa ランチャー（ PC 用 FeliCa 待ち受けアプリ）
「かざして起動する」シンプルなネットサービス
カード発行事業者のメリットは、自社ユーザをネットワークサービスに簡単に誘導できること
ユーザーメリットは、リアルな媒体をかざして Web やコンテンツを起動する新しいエクスペリエンス
近隣店舗情報ゲームコミュニティ学内情報サイトサークルサイト個人ブログ電子マネー交通系健康器具携帯ゲーム機学生証、ホワイトレーベル流通系電子マネーアプリ PC アプリアプリ起動アプリ間通信 (Handover) サイト誘導歩数管理アプリ Copyright 2011 Sony Corporation ケータイアプリ最寄り駅情報おおさきストアー ○○ 鉄道 Walking 12345 ◊ 73 ∆114 12345 次のイベント： 20000 近所

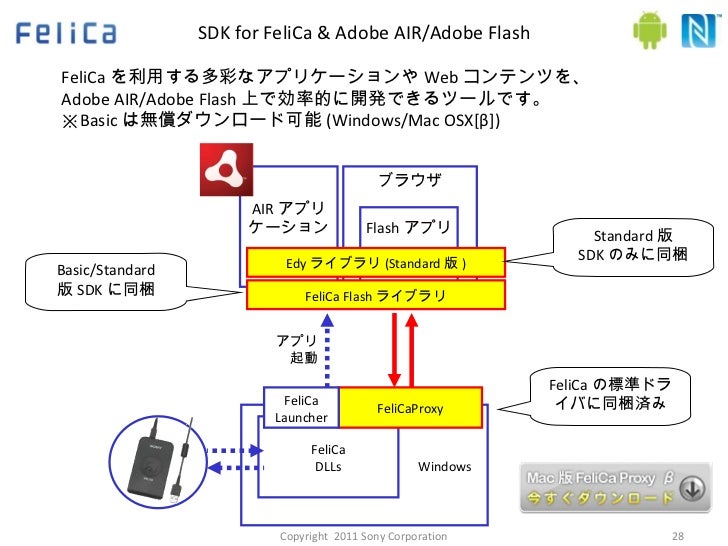

SDK for FeliCa & Adobe AIR/Adobe Flash ブラウザ Flash アプリ Windows FeliCa DLLs アプリ起動 FeliCaProxy FeliCa Launcher FeliCa を利用する多彩なアプリケーションや Web コンテンツを、 Adobe AIR/Adobe Flash 上で効率的に開発できるツールです。 ※ Basic は無償ダウンロード可能 (Windows/Mac OSX[β]) AIR アプリケーション FeliCa Flash ライブラリ Edy ライブラリ (Standard 版 ) FeliCa の標準ドライバに同梱済み Basic/Standard 版 SDK に同梱 Standard 版 SDK のみに同梱 Copyright 2011 Sony Corporation

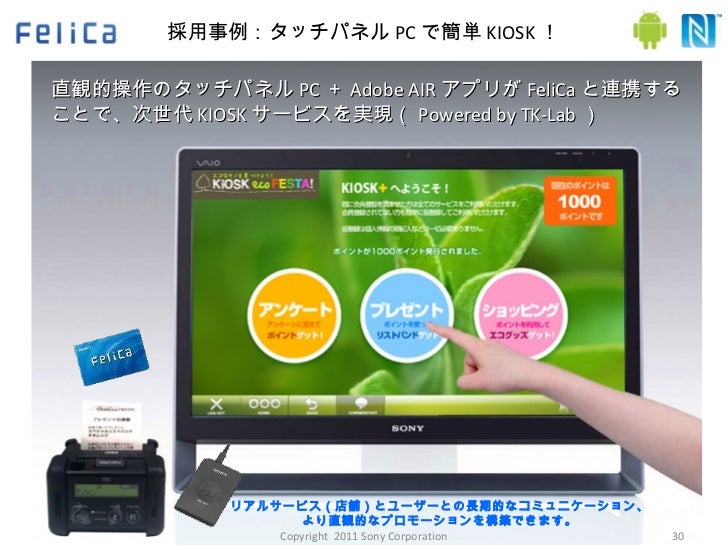

採用事例：タッチパネル PC で簡単 KIOSK ！
直観的操作のタッチパネル PC ＋ Adobe AIR アプリが FeliCa と連携することで、次世代 KIOSK サービスを実現（ Powered by TK-Lab ）
リアルサービス（店舗）とユーザーとの長期的なコミュニケーション、より直観的なプロモーションを構築できます。 Copyright 2011 Sony Corporation

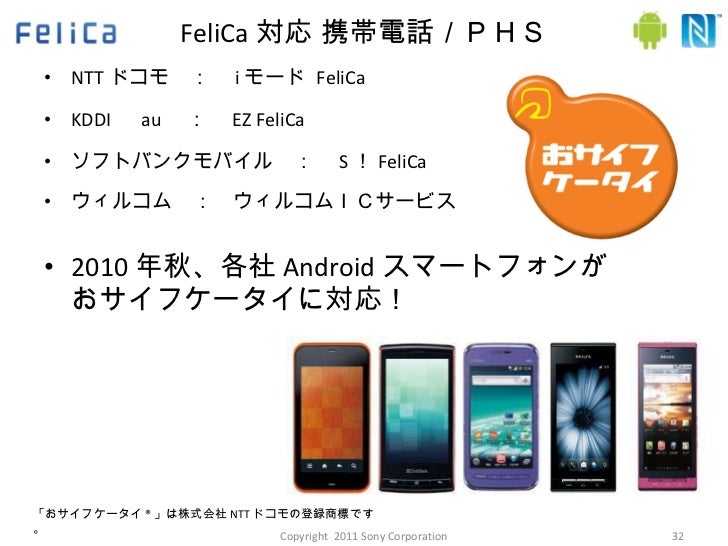

FeliCa 対応携帯電話／ＰＨＳ
NTT ドコモ　：　 i モード FeliCa
KDDI 　 au 　：　 EZ FeliCa
ソフトバンクモバイル　：　 S ！ FeliCa
ウィルコム　：　ウィルコムＩＣサービス
2010 年秋、各社 Android スマートフォンがおサイフケータイに対応！
「おサイフケータイ ® 」は株式会社 NTT ドコモの登録商標です。 Copyright 2011 Sony Corporation

おサイフケータイとサービスの拡がり約 5,880 万台約 1,400 万台２人に１人以上がおサイフケータイ！ 2004 年度 2005 年度 2006 年度 2007 年度 2008 年度 2009 年度 2010 年度約 300 万台約 3,000 万台約 4,880 万台約 6,700 万台 (2010.06 時点 ) 2004 年 7 月 2005 年 9 月 2005 年 11 月 2009 年 2 月 Copyright 2011 Sony Corporation

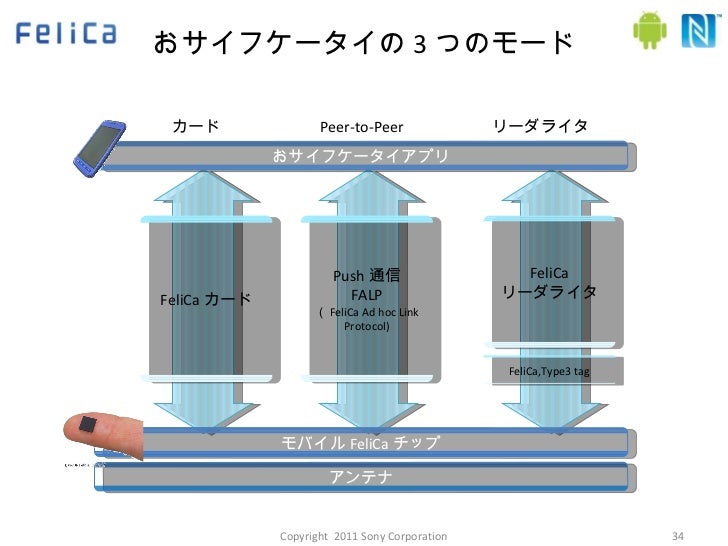

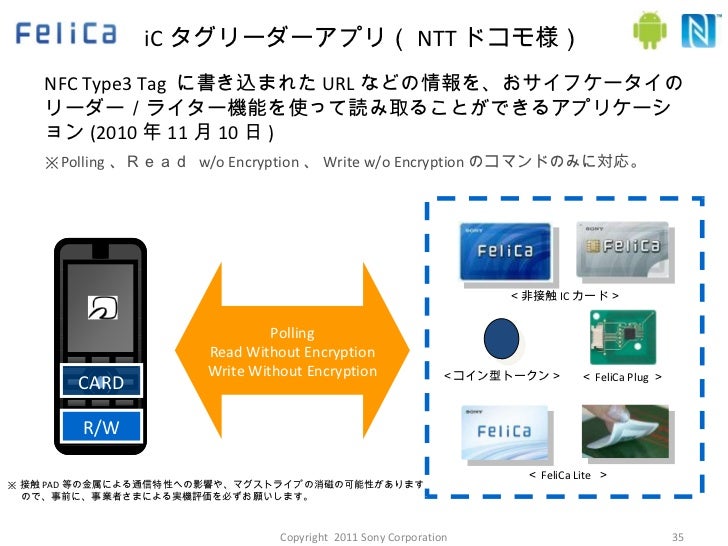

iC タグリーダーアプリ（ NTT ドコモ様） NFC Type3 Tag に書き込まれた URL などの情報を、おサイフケータイのリーダー／ライター機能を使って読み取ることができるアプリケーション (2010 年 11 月 10 日 ) Polling Read Without Encryption Write Without Encryption ＜非接触 IC カード＞＜コイン型トークン＞＜ FeliCa Lite ＞ ※ Polling 、Ｒｅａｄ w/o Encryption 、 Write w/o Encryption のコマンドのみに対応。 ※ 接触 PAD 等の金属による通信特性への影響や、マグストライプの消磁の可能性がありますので、事前に、事業者さまによる実機評価を必ずお願いします。＜ FeliCa Plug ＞ Copyright 2011 Sony Corporation CARD R/W

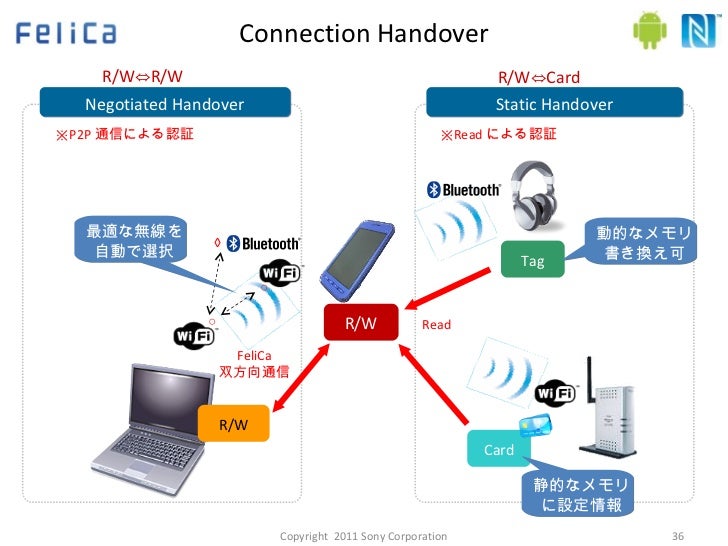

Connection Handover Tag FeliCa 双方向通信 Card R/W Read R/W Negotiated Handover Static Handover ○ ○ × 最適な無線を自動で選択動的なメモリ書き換え可静的なメモリに設定情報 ※ P2P 通信による認証 ※ Read による認証 R/W⇔R/W R/W⇔Card Copyright 2011 Sony Corporation

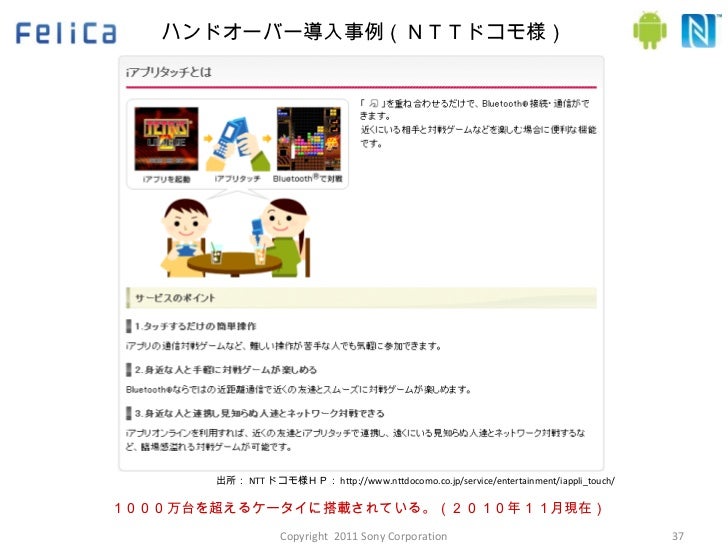

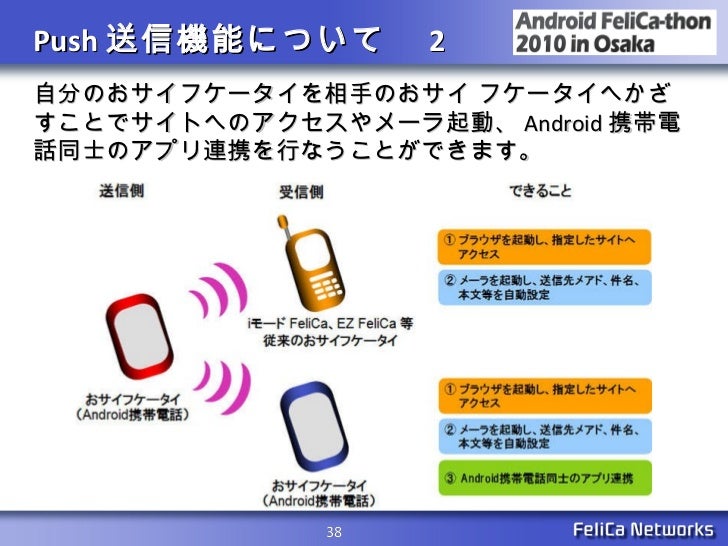

Push 送信機能について　 2
自分のおサイフケータイを相手のおサイフケータイへかざすことでサイトへのアクセスやメーラ起動、 Android 携帯電話同士のアプリ連携を行なうことができます。

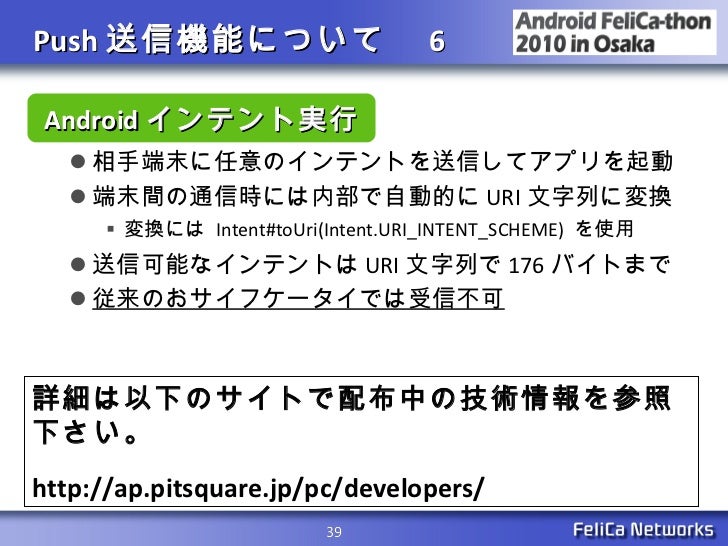

Push 送信機能について　 6
相手端末に任意のインテントを送信してアプリを起動
端末間の通信時には内部で自動的に URI 文字列に変換
変換には Intent#toUri(Intent.URI_INTENT_SCHEME) を使用
送信可能なインテントは URI 文字列で 176 バイトまで
従来のおサイフケータイでは受信不可
Android インテント実行詳細は以下のサイトで配布中の技術情報を参照下さい。 http://ap.pitsquare.jp/pc/developers/

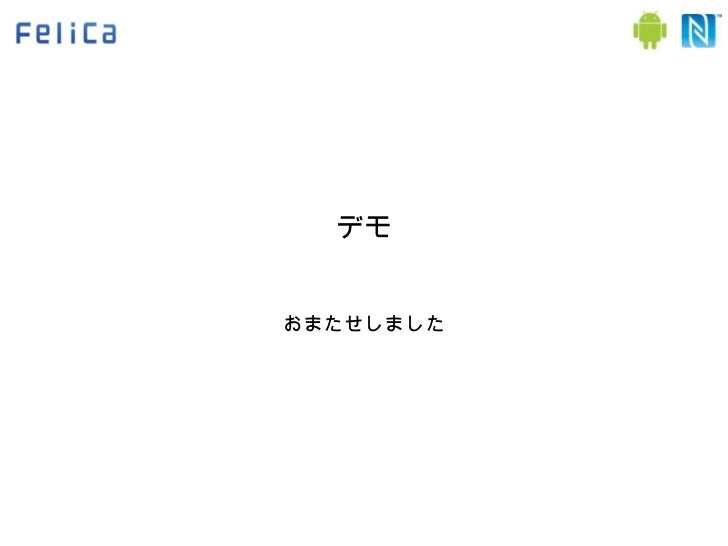

デモおまたせしました

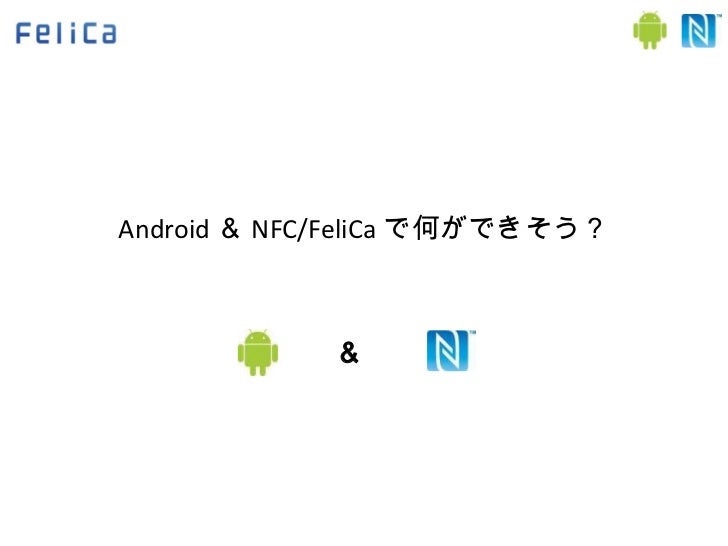

Android ＆ NFC/FeliCa で何ができそう？＆

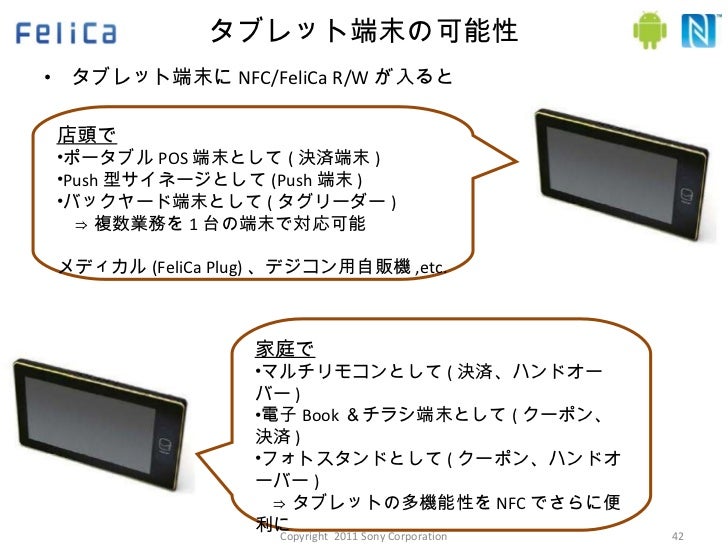

タブレット端末の可能性
タブレット端末に NFC/FeliCa R/W が入ると
店頭で
ポータブル POS 端末として ( 決済端末 )
Push 型サイネージとして (Push 端末 )
バックヤード端末として ( タグリーダー )
　⇒ 複数業務を 1 台の端末で対応可能
メディカル (FeliCa Plug) 、デジコン用自販機 ,etc.
家庭で
マルチリモコンとして ( 決済、ハンドオーバー )
電子 Book ＆チラシ端末として ( クーポン、決済 )
フォトスタンドとして ( クーポン、ハンドオーバー )
　⇒ タブレットの多機能性を NFC でさらに便利に
ホームエネルギーマネジメント、ホームセキュリティ ,etc.

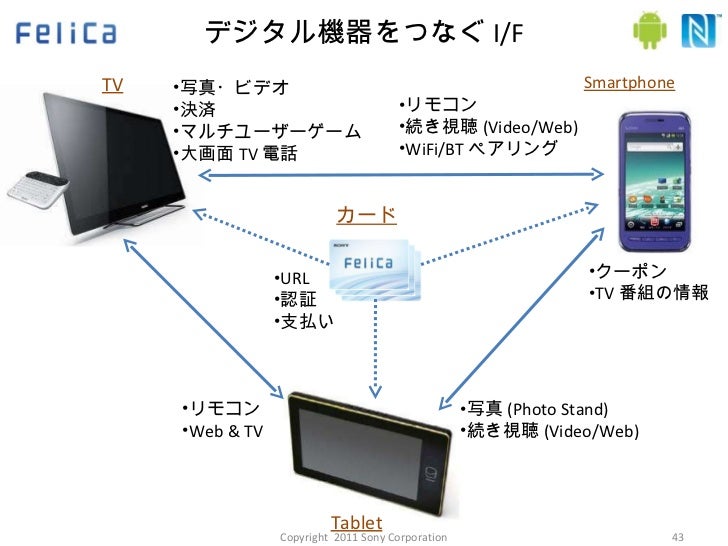

デジタル機器をつなぐ I/F
リモコン
続き視聴 (Video/Web)
WiFi/BT ペアリング
クーポン
TV 番組の情報
写真・ビデオ
決済
マルチユーザーゲーム
大画面 TV 電話
リモコン
Web & TV
写真 (Photo Stand)
続き視聴 (Video/Web)
Smartphone TV Tablet
URL
認証
支払い
カード Copyright 2011 Sony Corporation

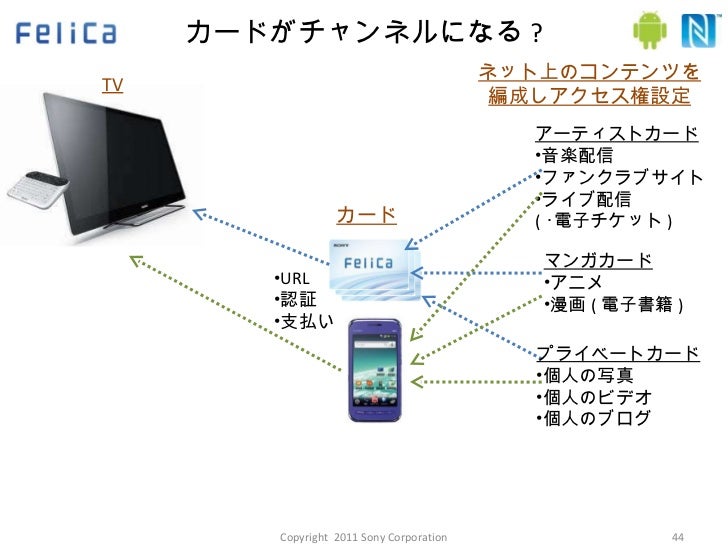

カードがチャンネルになる ? カード TV
URL
認証
支払い
アーティストカード
音楽配信
ファンクラブサイト
ライブ配信
( ･電子チケット )
ネット上のコンテンツを編成しアクセス権設定
マンガカード
アニメ
漫画 ( 電子書籍 )
プライベートカード
個人の写真
個人のビデオ
個人のブログ

で、結局当面なにができそう？～ Android への対応、他～

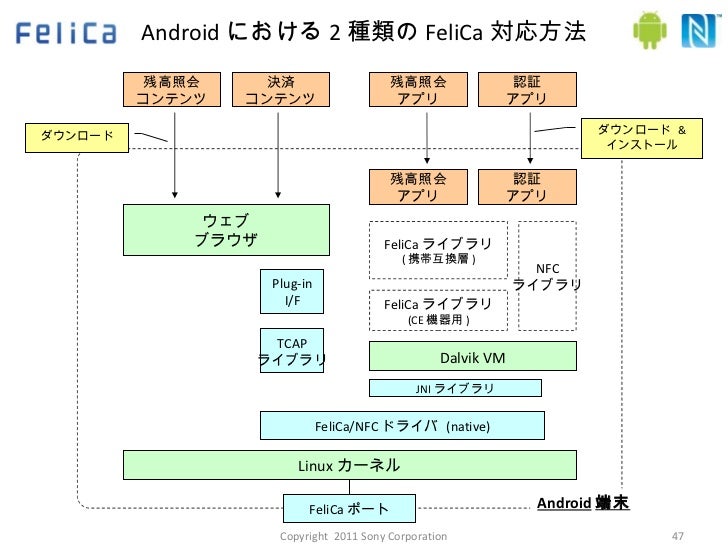

Android における 2 種類の FeliCa 対応方法 Linux カーネル Dalvik VM 認証アプリウェブブラウザ TCAP ライブラリ FeliCa ライブラリ (CE 機器用 ) 残高照会アプリ残高照会コンテンツ決済コンテンツ FeliCa ポート Android 端末ダウンロード & インストールダウンロード認証アプリ残高照会アプリ FeliCa/NFC ドライバ (native) FeliCa ライブラリ ( 携帯互換層 ) Plug-in I/F JNI ライブラリ NFC ライブラリ Copyright 2011 Sony Corporation

2 種類の方法の比較 SDK for FeliCa Reference Implementation 商品群で実装可能現時点では左記 R.I. を元に実装することになる ※ 対応検討中 ※ WebView としてアプリケーションに組み込んで利用することも可能です。 Copyright 2011 Sony Corporation ブラウザ用 FeliCa プラグイン搭載 Dalvik 環境に FeliCa ライブラリ搭載テレビと同じ方式携帯電話と同じ方式ブラウザで表示しているコンテンツから FeliCa アクセスが可能 Android アプリから FeliCa アクセスが可能想定ユースケース : ウェブサイト上での決済、チャージ、残高照会想定ユースケース : 残高照会アプリ、認証アプリ、 FeliCa ランチャーなど

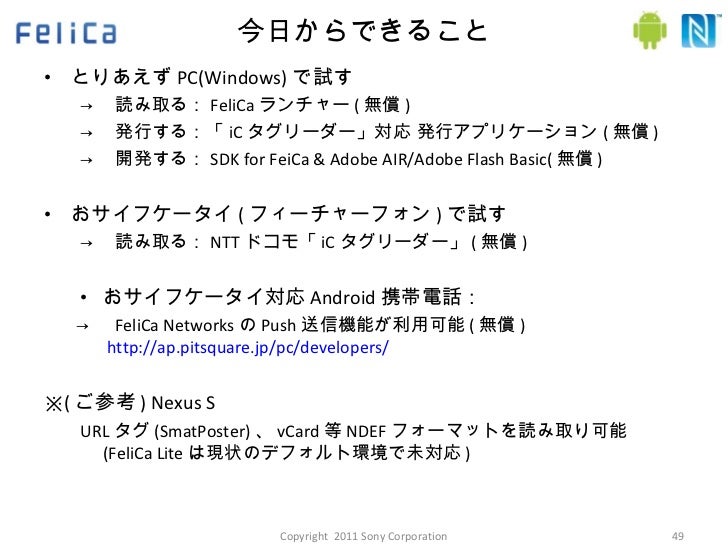

今日からできること
とりあえず PC(Windows) で試す
-> 　読み取る： FeliCa ランチャー ( 無償 )
-> 　発行する：「 iC タグリーダー」対応発行アプリケーション ( 無償 )
-> 　開発する： SDK for FeiCa & Adobe AIR/Adobe Flash Basic( 無償 )
おサイフケータイ ( フィーチャーフォン ) で試す
-> 　読み取る： NTT ドコモ「 iC タグリーダー」 ( 無償 )
おサイフケータイ対応 Android 携帯電話：
-> 　 FeliCa Networks の Push 送信機能が利用可能 ( 無償 ) http://ap.pitsquare.jp/pc/developers/
※ ( ご参考 ) Nexus S
URL タグ (SmatPoster) 、 vCard 等 NDEF フォーマットを読み取り可能 (FeliCa Lite は現状のデフォルト環境で未対応 )

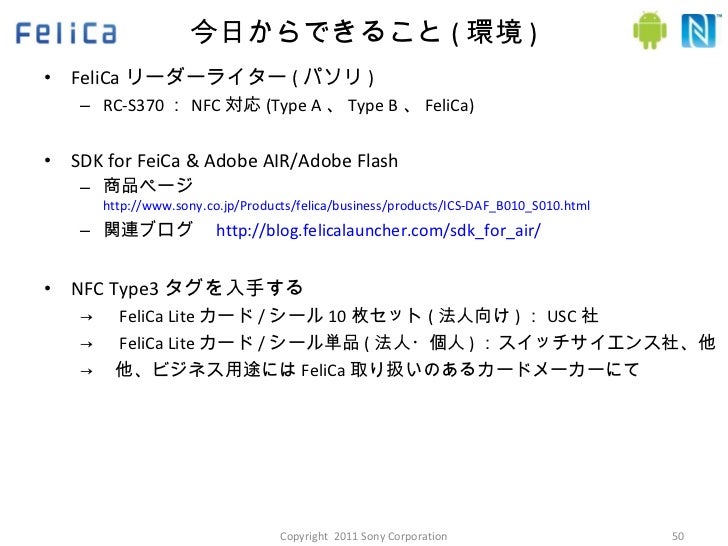

今日からできること ( 環境 )
FeliCa リーダーライター ( パソリ )
RC-S370 ： NFC 対応 (Type A 、 Type B 、 FeliCa)
SDK for FeiCa & Adobe AIR/Adobe Flash
商品ページ http://www.sony.co.jp/Products/felica/business/products/ICS-DAF_B010_S010.html
関連ブログ　 http://blog.felicalauncher.com/sdk_for_air/
NFC Type3 タグを入手する
-> 　 FeliCa Lite カード / シール 10 枚セット ( 法人向け ) ： USC 社
-> 　 FeliCa Lite カード / シール単品 ( 法人・個人 ) ：スイッチサイエンス社、他
-> 　他、ビジネス用途には FeliCa 取り扱いのあるカードメーカーにて

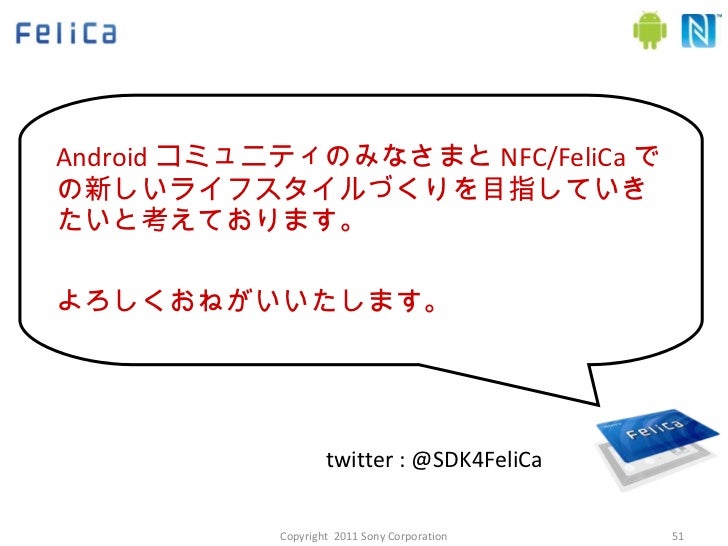

Android コミュニティのみなさまと NFC/FeliCa での新しいライフスタイルづくりを目指していきたいと考えております。
よろしくおねがいいたします。
twitter : @SDK4FeliCa Copyright 2011 Sony Corporation
