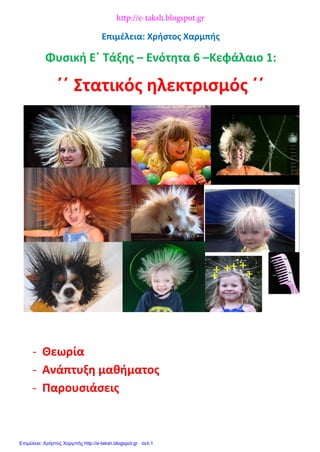

Επιμέλεια: Χρήστος Χαρμπής
Φυσική Ε΄ Τάξης – Ενότητα 6 –Κεφάλαιο 1:
΄΄ Στατικός ηλεκτρισμός ΄΄
- Θεωρία
- Ανάπτυξη μαθήματ...

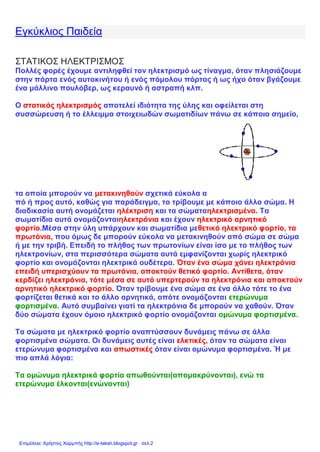

Εγκύκλιος Παιδεία
ΣΤΑΤΙΚΟΣ ΗΛΕΚΤΡΙΣΜΟΣ
Πολλές φορές έχουμε αντιληφθεί τον ηλεκτρισμό ως τίναγμα, όταν πλησιάζουμε
στην πόρ...

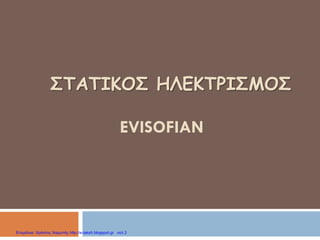

ΣΤΑΤΙΚΟΣ ΗΛΕΚΤΡΙΣΜΟΣ
EVISOFIAN
Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.3

Ο ηλεκτρισμός πήρε το όνομά του από το ήλεκτρο, όπως
λέγεται στα ελληνικά το κεχριμπάρι, γιατί ήταν γνωστό
πώς, όταν το κε...

Advertisement

ΑΤΟΜΟ
ηλεκτρόνια
πρωτόνια
νετρόνια
 Τα πρωτόνια έχουν θετικό ηλεκτρικό φορτίο
 Τα ηλεκτρόνια έχουν αρνητικό ηλεκτρικό φο...

Θετικά
φορτισμένο
Αρνητικά
φορτισμένο
Όταν ο αριθμός των πρωτονίων με τον αριθμό των
ηλεκτρονίων είναι ίδιος τότε το άτομο...

Πότε ένα σώμα ηλεκτρίζεται;
Όταν
Χάνει ηλεκτρόνια Παίρνει ηλεκτρόνια
Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr...

Πώς ηλεκτρίζεται ένα σώμα ;
Με την τριβή
Χάνει ηλεκτρόνια-
περισσότερα
πρωτόνια άρα
φορτίζεται θετικά
Παίρνει
ηλεκτρόνια-
...

Τα ηλεκτρόνια που μεταφέρονται από
ένα σώμα σε ένα άλλο είναι σταθερά.
Τα φορτία αυτά ονομάζονται στατικά
και τα φαινόμενα...

Advertisement

Τα ομώνυμα φορτία απωθούνται
(= απομακρύνονται το ένα από το
άλλο)
ΑΠΩΣΤΙΚΕΣ ΔΥΝΑΜΕΙΣ
Επιμέλεια: Χρήστος Χαρμπής http://e-...

Τα ετερώνυμα φορτία έλκονται
(= πλησιάζουν το ένα το άλλο)
ΕΛΚΤΙΚΕΣ ΔΥΝΑΜΕΙΣ
Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blo...

Αστραπή & Κεραυνός
Τα σύννεφα όπως κινούνται στην ατμόσφαιρα μπορούν να
πάρουν ή να δώσουν ηλεκτρόνια. Έτσι ηλεκτρίζονται ...

Στατικός
Ηλεκτρισμός
Ε΄ τάξη
Πέτρος Γεωργιάδης
Σύμβουλος Επιστήμης, Υ.Π.Π.
http://www.richmond.k12.va.us/schools/thirteena...

Στατικός ηλεκτρισμός
• Ο Θαλής ο Μιλήσιος τον 6ο π.Χ. αιώνα
παρατήρησε ότι το ήλεκτρο όταν τρίβεται
σε μάλλινο ύφασμα αποκ...

Advertisement

Τι συμβαίνει αν πλησιάσουμε δύο αντικείμενα που τα
έχουμε τρίψει με μάλλινο ύφασμα και έχουν αποκτήσει
ηλεκτρικό φορτίο;
Τ...

http://www.thebakken.org/electricity/science-of-static.html
Μάλλινο ύφασμα
Μπαλόνι
Μάλλινο ύφασμα
Μπαλόνι
Το μάλλινο ύφασμ...

http://www.physicsclassroom.com/mmedia/estatics/esn.html
Πώς λειτουργεί το ηλεκτροσκόπιο;
1. Αρχικά το ηλεκτροσκόπιο έχει ...

Αστραπές και κεραυνοί!
ΕΡΩΤΗΣΗ:
Σκεφτήκατε καμιά φορά σε τι διαφέρει η αστραπή
από τον κεραυνό;
3. Ανάμεσα στα ηλεκτρικά φ...

Πώς δημιουργείται
ο κεραυνός;
http://www.weatherwizkids.com/lightning1.htm
Προσέξτε τα
ηλεκτρικά φορτία!!
Επιμέλεια: Χρήστ...

Advertisement

http://www.ntu.edu.sg/SAO/Sports/links/pic3.jpg
http://blog.protectedstatic.com/wp-
content/uploads/2006/11/seattle-lightn...

Πώς λειτουργεί το αλεξικέραυνο;
www.lightningrod.com/manual5_how.html
Συγκέντρωση θετικού
φορτίου στη γη
Συγκέντρωση αρνητ...

Βενιαμίν Φραγκλίνος
1706-1790
Εφευρέτης & πολιτικός
http://tovima.dolnet.gr/data/D2004/D0215/1rey6c.jpg
Ο Βενιαμίν Φραγκλί...

Το πείραμα του Βενιαμίν Φραγκλίνου με το χαρταετό
http://www.isofthouse.com/images/app-lg/ally-2-ben-franklin-adventure-sc...

http://www.thebakken.org/electricity/images-static/lightning-umbrella.gif
Αλεξιβρόχιο με αλεξικέραυνο!
Άραγε πώς λειτουργο...

Advertisement

Στατικός ηλεκτρισμός στο σπίτι
http://www.weatherwizkids.com/lightning1.htm
1. Στη χειρολαβή της πόρτας
υπάρχει ουδέτερο η...

Δείτε τι μπορεί να κάνει ο στατικός
ηλεκτρισμός… στα μαλλιά σας!!
http://gpc.edu/~pgore/PhysicalScience/electric-charge.ht...

Ηλεκτρισμός
Ο εκπαιδευτικός: Τουλιόπουλος Φώτης
Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.27

Ο όρος ηλεκτρισμός είναι ένας πολύ
γενικός όρος. Μπορεί να περιγραφεί ως
ροή ενέργειας μέσα στην ύλη.
Σε μερικά σώματα όπω...

Πολλές φορές τιναζόμαστε όταν
αγγίξουμε το πόμολο της πόρτας ή
την πόρτα ενός αυτοκινήτου. Αυτό
που αισθανόμαστε είναι ο σ...

Advertisement

Σε κάθε άτομο υπάρχει ο πυρήνας
που αποτελείται από νετρόνια
(ηλεκτρικά ουδέτερα) και πρωτόνια
(θετικά φορτισμένα). Γύρω α...

Τρίβουμε μία γυάλινη ράβδο με ένα μεταξωτό πανί:
Ένα σώμα αποκτά ηλεκτρικά φορτία με την τριβή
Πώς ένα σώμα αποκτά ηλεκτρι...

ΗΛΕΚΤΡΙΣΜΟΣ
Γιώργος Γιώτης
Στατικός ηλεκτρισμός
Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.32

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.33

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.34

Advertisement

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.35

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.36

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.37

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.38

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.39

Advertisement

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.40

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.41

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.42

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.43

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.44

Advertisement

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.45

Όταν πλησιάζω τα καλαμάκια, παρατηρώ ότι το ένα απομακρύνεται από το άλλο.
Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogs...

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.47

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.48

Όταν πλησιάζω το χαρτομάντιλο στο καλαμάκι, παρατηρώ ότι το καλαμάκι πλησιάζει
το χαρτομάντιλο.
Το καλαμάκι και το χαρτομά...

Advertisement

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.50

θετικό
αρνητικό
πρωτονίων
ηλεκτρονίων
αρνητικά
θετικά
θετικά
αρνητικά
Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.g...

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.52

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.53

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.54

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.55

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.56

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.57

Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.58

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
1
Με τι θα ασχοληθούμε στο Στατικό Ηλεκτρισμό;
 Μέτρηση της δύνα...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
2
Εισαγωγή
στο Στατικό Ηλεκτρισμό
Επιμέλεια: Χρήστος Χαρμπής http...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
3
Τι είναι το
ηλεκτρικό
φορτίο;
Η έννοια του ηλεκτρικού φορτίου.
...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
4
Συμβολισμός: q ή Q
Κατά σύμβαση δεχόμαστε:
Θετικό: Αυτό που εμφ...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
5
Μονάδα ηλεκτρικού φορτίου:
1 C (Κουλόμπ)
Είδη ηλεκτρικών φορτίω...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
6
Οι δυνάμεις που αναπτύσσονται
ανάμεσα σε ομώνυμα φορτία είναι
α...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
7
Δομή της ύλης
Άτομο
(Ηλεκτρικά ουδέτερο)
Πυρήνας
(Θετικά φορτισ...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
8
Άτομο υδρογόνου
+pqp
qe
Επιμέλεια: Χρήστος Χαρμπής http://e-tak...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
9
Τα ηλεκτρόνια είναι η μικρότερη
ποσότητα αρνητικού φορτίου που
...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
10
Σ’ ένα άτομο, ο αριθμός των
πρωτονίων είναι ίσος με τον
αριθμό...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
11
Αγωγοί και Μονωτές
Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.b...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
12
Μηχανή
Βίμχουρστ
Ηλεκτροσκόπιο
Επιμέλεια: Χρήστος Χαρμπής http...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
13
-
-
-
Λειτουργία ηλεκτροσκόπιου
-
-
-
+
+
+
+
+
+
e e
Επιμέλει...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
14
Τρόποι ηλέκτρισης
• Με τριβή
• Με επαφή
• Με επαγωγή
!!! Μόνο ...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
15
Φόρτιση με τριβή και επαφή
Επιμέλεια: Χρήστος Χαρμπής http://e...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
16
Εφαρμογές
Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.g...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
17
1. Όταν χτενίζεστε αποσπάτε από τα μαλλιά σας
ηλεκτρόνια που π...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
18
4. Συνήθως ένα θετικά φορτισμένο σώμα παριστάνεται
έτσι: + . Ο...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
19
6. Πέντε μικρές μεταλλικές σφαίρες Α, Β, Γ, Δ, Ε είναι
φορτισμ...

Μερκ. Παναγιωτόπουλος-Φυσικός
www.merkopanas.blogspot.gr
20
8. Πλησιάζουμε μία αρνητικά φορτισμένη ράβδο στο
σφαιρίδιο ενό...

Στατικός Ηλεκτρισμός Ι
Νίκος Δαπόντες, ΕΚΦΕ Σύρου, Ιανουάριος 2007
Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σ...

Το πρόγραμμα σπουδών ΦΥΣΙΚΗΣ Γ’ τάξης ΓΥΜΝΑΣΙΟΥΤο πρόγραμμα σπουδών ΦΥΣΙΚΗΣ Γ τάξης ΓΥΜΝΑΣΙΟΥ
Επιμέλεια: Χρήστος Χαρμπής h...

Ράβδος εβονίτη
Ράβδος με
αρνητικό φορτίο
Ράβδος εβονίτη
Μάλλινο ύφασμα
Η ράβδος από εβονίτη
(αρχικά ουδέτερη)
τρίβεται με ...

Από το μάλλινο ύφασμα μεταφέρονται ηλεκτρόνια (αρνητικά φορτισμένα
ίδ ) άβδ Π ό ά έδ 20 ώσωματίδια) στη ράβδο. Πρόκειται γ...

Ηλεκτροστατική Επαγωγή
Η λλ ήΗ πλαστική ράβδος φέρει αρνητικό Η μεταλλική
σφαίρα είναι
αφόρτιστη
Η πλαστική ράβδος φέρει α...

Ηλεκτροστατική Επαγωγή
Η πλαστική ράβδος φέρει αρνητικό Η μεταλλική σφαίραΗ πλαστική ράβδος φέρει αρνητικό
φορτίο (περίσσε...

Ηλεκτροστατική Επαγωγή
Η λλ ή
Η πλαστική ράβδος φέρει αρνητικό
Η μεταλλική
σφαίρα είναι
αφόρτιστη
φορτίο (περίσσεια ηλεκτρ...

Ηλεκτροστατική Επαγωγή
Η λλ ή
Η πλαστική ράβδος φέρει αρνητικό
Η μεταλλική
σφαίρα είναι
αφόρτιστη
φορτίο (περίσσεια ηλεκτρ...

Ηλεκτροστατική Επαγωγή
Η πλαστική ράβδος φέρει αρνητικό
Η λλ ήφορτίο (περίσσεια ηλεκτρονίων) Η μεταλλική
σφαίρα είναι
αφόρ...

Ηλεκτροστατική Επαγωγή
Η πλαστική ράβδος φέρει αρνητικό
Η λλ ήφορτίο (περίσσεια ηλεκτρονίων) Η μεταλλική
σφαίρα είναι
αφόρ...

Ηλεκτροστατική Επαγωγή
Η πλαστική ράβδος φέρει αρνητικό
Η λλ ήφορτίο (περίσσεια ηλεκτρονίων) Η μεταλλική
σφαίρα είναι
αφόρ...

Ηλεκτροστατική Επαγωγή
Η πλαστική ράβδος φέρει αρνητικό Η μεταλλική σφαίρα
φορτίο (περίσσεια ηλεκτρονίων)
μ ή φ ρ
εξακολου...

Ηλεκτροστατική Επαγωγή
Η πλαστική ράβδος φέρει αρνητικό
φορτίο (περίσσεια ηλεκτρονίων)
Ηλεκτρόνια μετακινούνται από τη σφα...

Ηλεκτροστατική Επαγωγή
Η πλαστική ράβδος φέρει αρνητικό Η μεταλλική σφαίρα
φορτίο (περίσσεια ηλεκτρονίων)
μ ή φ ρ
εξακολου...

Ηλεκτροστατική Επαγωγή
Η πλαστική ράβδος φέρει αρνητικό
φορτίο (περίσσεια ηλεκτρονίων)
Ηλεκτρόνια μετακινούνται από τη σφα...

Ηλεκτροστατική Επαγωγή
Η πλαστική ράβδος φέρει αρνητικό
φορτίο (περίσσεια ηλεκτρονίων)
το χέρι απομακρύνεται από τη σφαίρα...

Ηλεκτροστατική Επαγωγή
Η πλαστική ράβδος φέρει αρνητικό
φορτίο (περίσσεια ηλεκτρονίων)
το χέρι απομακρύνεται περισσότερο α...

Ηλεκτροστατική Επαγωγή
Η πλαστική ράβδος φέρει αρνητικό Η μεταλλική σφαίρα
φορτίο (περίσσεια ηλεκτρονίων)
μ ή φ ρ
αποκτά θ...

Ηλεκτροστατική Επαγωγή – Ιστορία του Ηλεκτρισμού
Από το Θαλή το Μιλήσιο (6ος αιώνας π Χ ) μέχρι τον Gilbert (1600)
Τρίβετα...

Δύο σφαίρες ηλεκτρίζονται αντίθεταφ ρ ς η ρ ζ
Δύο ουδέτερες σφαίρες αγγίζουν η μία την άλλη. Τότε επιτρέπεται η
μετακίνηση...

ΒιβλιογραφίαΒιβλιογραφία
• http://www.physicsclassroom.com/mm
di / t ti / ht ledia/estatics/epn.html
Επιμέλεια: Χρήστος Χα...

ΣΟ ΕΡΓΟ ΢ΤΓΦΡΗΜΑΣΟΔΟΣΕΙΣΑΙ ΑΠΟ ΣΟ ΕΤΡΩΠΑΙΚΟ ΣΑΜΕΙΟ ΠΕΡΙΥΕΡΕΙΑΚΗ΢
ΑΝΑΠΣΤΞΗ΢ ΚΑΙ ΑΠΟ ΕΘΝΙΚΟΤ΢ ΠΟΡΟΤ΢
ΕΠΙ΢ΣΗΜΟΝΙΚΗ ΣΕΚΜΗΡΙΩ΢Η...

΢ελίδα 2 από 12
΢τατικός ηλεκτρισμός (ο ηλεκτρισμός της φύσης)
Περίληψη
Ο στατικός ηλεκτρισμός οφείλεται σε μικρά (υποατομ...

΢ελίδα 3 από 12
΢το στατικό ηλεκτρισμό (κεραυνοί, σπινθήρες όταν ακουμπάμε μεταλλικά
αντικείμενα) αυτό που συνήθως συμβαίν...

΢ελίδα 4 από 12
κινούνται ελεύθερα από μέσα τους. Σα μέταλλα είναι καλοί αγωγοί. Σα μη
αγώγιμα σώματα (ή κακοί αγωγοί ή μο...

΢ελίδα 5 από 12
http://www.youtube.com/watch?v=JZjMuIHoBeg
Η αλλαγή γίνεται πολύ γρήγορα, 50 φορές το δευτερόλεπτο, για αυ...

΢ελίδα 6 από 12
ενέργεια π.χ. ένα σύρμα. Ο ηλεκτρισμός ρέει στο κύκλωμα μεταφέροντας
ενέργεια στη λάμπα.
Αναλυτικά
Σο ηλεκ...

΢ελίδα 7 από 12
ρεύμα δυσκολεύεται πολύ να περάσει μέσα από αυτά τα υλικά (π.χ. γυαλί,
κεραμικό, λάστιχο). Η μόνωση των κα...

΢ελίδα 8 από 12
Ηλεκτρισμός και μαγνητισμός (δύο όψεις του ίδιου νομίσματος)
Περίληψη
Όταν ένα σώμα το διαρρέει ηλεκτρικό ...

΢ελίδα 9 από 12
Μια δεκαετία αργότερα ο Βρετανός επιστήμονας Michael Faraday σωστά
υπέθεσε ότι όταν ένα καλώδιο διαρρέετε ...

΢ελίδα 10 από 12
μαγνήτες που δημιουργούνται από ηλεκτρικό ρεύμα. Είναι πολύ δύσκολο να
φανταστούμε τον κόσμο μας δίχως ηλ...

΢ελίδα 11 από 12
Δημιουργία κεραυνών
Με την εμφάνιση των καταιγιδοφόρων νεφών τύπου σωρειτομελανία
(cumulonibus), η ηλεκτρ...

΢ελίδα 12 από 12
Όσο επικίνδυνη είναι η ροή του ηλεκτρικού ρεύματος μέσα από το σώμα μας,
όταν η έντασή του είναι μεγάλη, ...

ΣΤΑΤΙΚΟΣ ΗΛΕΚΤΡΙΣΜΟΣ
1. Τι είναι Στατικός Ηλεκτρισμός
Σε ξηρές μέρες παρατηρούμε ορισμένες φορές, όταν χτενιζόμαστε, ότι ο...

Γενικά τα καύσιμα με αγωγιμότητα <50 pS/m συσσωρεύουν εύκολα φορτίο και έχουν μεγάλο χρόνο
ανακούφισης. Τα ελαφρύτερα κλάσ...

γειώσεις).
Αποφυγή συνθηκών παφλασμού είτε κατά την πλήρωση δεξαμενών είτε κατά την φόρτωση
βυτιοφόρων/ βαγονιών. Για να α...

Στατικός ηλεκτρισμός
Τάξη Ε΄
1
ΔΚΦΔ ΥΑΝΙΩΝ
ΠΡΩΣΟΒΑΘΜΙΑ ΔΚΠΑΙΓΔΤ΢Η
ΔΝΟΣΗΣΑ 7: ΗΛΔΚΣΡΙ΢ΜΟ΢
ΚΔΦΑΛΑΙΟ 1: ΢ΣΑΣΙΚΟ΢ ΗΛΔΚΣΡΙ΢ΜΟ΢
...

Στατικός ηλεκτρισμός
Τάξη Ε΄
2
΢ΣΑΣΙΚΟ΢ ΗΛΔΚΣΡΙ΢ΜΟ΢
Η ύιε απνηειείηαη από άηνκα. Σα άηνκα απνηεινύληαη από κηθξόηεξα
ζσκαη...

Στατικός ηλεκτρισμός
Τάξη Ε΄
3
Πεηξάκαηα πνπ πξνηείλνληαη:
Συγγραφή: Στυλιανακάκησ Γιάννησ – Δάςκαλοσ
Συνεργάτησ του ΕΚΦΕ ...

Στατικός ηλεκτρισμός
Τάξη Ε΄
4
Π 1: ΢ηαηηθόο ειεθηξηζκόο – Ηιέθηξηζε κε ηξηβή
Δηζαγσγηθό εξέζηζκα – Γηαηύπσζε ππνζέζεσλ
Θα...

Στατικός ηλεκτρισμός
Τάξη Ε΄
5
Πιεζίαζέ ην ζηα κηθξά θνκκάηηα ραξηνκάληηινπ. Ση παξαηεξείο;
Δηθόλα 2
Δηθόλα 3
Επιμέλεια: Χ...

Στατικός ηλεκτρισμός
Τάξη Ε΄
6
Παξαηήξεζε
 Σν πιαζηηθό θαιακάθη έιθεη ηα κηθξά θνκκάηηα ραξηνκάληηινπ.
΢πκπέξαζκα
 Κάπνη...

Στατικός ηλεκτρισμός
Τάξη Ε΄
7
Π 1: ΢ηαηηθόο ειεθηξηζκόο – Ηιέθηξηζε κε ηξηβή
Δηζαγσγηθό εξέζηζκα – Γηαηύπσζε ππνζέζεσλ
΢ί...

Στατικός ηλεκτρισμός
Τάξη Ε΄
8
Επιμέλεια: Χρήστος Χαρμπής http://e-taksh.blogspot.gr σελ.122

Στατικός ηλεκτρισμός
Τάξη Ε΄
9
Παξαηήξεζε
 Όηαλ πιεζηάδνπκε ηα θαιακάθηα ή ηα κπαιόληα παξαηεξνύκε όηη ην έλα
απνκαθξύλεη...

Στατικός ηλεκτρισμός
Τάξη Ε΄
10
Οδεγίεο εθηέιεζεο – Β
Σξίςε κε έλα ραξηνκάληηιν ην θαιακάθη πνπ θξέκεηαη θαη πιεζίαζε ζην
...

Στατικός ηλεκτρισμός
Τάξη Ε΄
11
Παξαηήξεζε
 Όηαλ πιεζηάδνπκε ζην θαιακάθη ην κέξνο ηνπ ραξηνκάληηινπ πνπ ην
ηξίςακε παξαη...

Μονηέλο αηόμος με βάζη ηο ππόηςπο ηος Bohr | 1
΢ςγγπαθή: ΢ηςλιανακάκηρ Γιάννηρ – Γάζκαλορ, ζςνεπγάηηρ ηος ΔΚΦΔ Υανίυν για ...

Μονηέλο αηόμος με βάζη ηο ππόηςπο ηος Bohr | 2
΢ςγγπαθή: ΢ηςλιανακάκηρ Γιάννηρ – Γάζκαλορ, ζςνεπγάηηρ ηος ΔΚΦΔ Υανίυν για ...

Μονηέλο αηόμος με βάζη ηο ππόηςπο ηος Bohr | 3
΢ςγγπαθή: ΢ηςλιανακάκηρ Γιάννηρ – Γάζκαλορ, ζςνεπγάηηρ ηος ΔΚΦΔ Υανίυν για ...

Μονηέλο αηόμος με βάζη ηο ππόηςπο ηος Bohr | 4
΢ςγγπαθή: ΢ηςλιανακάκηρ Γιάννηρ – Γάζκαλορ, ζςνεπγάηηρ ηος ΔΚΦΔ Υανίυν για ...

Μονηέλο αηόμος με βάζη ηο ππόηςπο ηος Bohr | 5
΢ςγγπαθή: ΢ηςλιανακάκηρ Γιάννηρ – Γάζκαλορ, ζςνεπγάηηρ ηος ΔΚΦΔ Υανίυν για ...

Μονηέλο αηόμος με βάζη ηο ππόηςπο ηος Bohr | 6
΢ςγγπαθή: ΢ηςλιανακάκηρ Γιάννηρ – Γάζκαλορ, ζςνεπγάηηρ ηος ΔΚΦΔ Υανίυν για ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
ΚΕΦΑΛΑΙΟ 1: Στατικός Ηλεκτρισμός
Βασίλης Γαργαν...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Τι είναι ο Στατικός Ηλεκτρισμός;Τι είναι ο Στατ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ιστορία – Αρχαία ΕλλάδαΙστορία – Αρχαία Ελλάδα
...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ιστορία – 16ος αιώναςΙστορία – 16ος αιώνας
• Το...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Απλό ΠαράδειγμαΑπλό Παράδειγμα
• Μετά που θα χ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Άλλο Απλό ΠαράδειγμαΆλλο Απλό Παράδειγμα
• Όταν...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ηλεκτρικά ΦορτίαΗλεκτρικά Φορτία
• Για να εξηγή...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Μέτρηση του Ηλεκτρικού ΦορτίουΜέτρηση του Ηλεκτ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Συνολικό φορτίοΣυνολικό φορτίο
• Γενικά το ολικ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Δομή της ΎληςΔομή της Ύλης
• Η ύλη γύρω μας απο...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Δομή του ΑτόμουΔομή του Ατόμου
‐
‐
‐
+
+
++
+
‐...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Φόρτιση ΣωμάτωνΦόρτιση Σωμάτων
• Τα πρωτόνια δε...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Φόρτιση ΣωμάτωνΦόρτιση Σωμάτων
• Επειδή στο εσω...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ιδιότητες Ηλεκτρικού ΦορτίουΙδιότητες Ηλεκτρικο...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Τρόποι ΗλέκτρισηςΤρόποι Ηλέκτρισης
• Υπάρχουν 3...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Τα Χαλαρά ηλεκτρόνιαΤα Χαλαρά ηλεκτρόνια
• Στα ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Τα Δέσμια ΗλεκτρόνιαΤα Δέσμια Ηλεκτρόνια
• Σε κ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Φόρτιση με ΤριβήΦόρτιση με Τριβή
• Όταν τρίβεις...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Φόρτιση με ΤριβήΦόρτιση με Τριβή
• Γιατί αν τρί...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Παράδειγμα: Τρίψιμο μαλλιών σε μπαλόνιΠαράδειγμ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Αγωγοί και ΜονωτέςΑγωγοί και Μονωτές
• (α) Φόρτ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ηλεκτρικοί ΑγωγοίΗλεκτρικοί Αγωγοί
• Στα άτομα ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ηλεκτρικοί ΑγωγοίΗλεκτρικοί Αγωγοί
• Τα σώματα ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ηλεκτρικοί ΜονωτέςΗλεκτρικοί Μονωτές
• Κάποια ά...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ηλεκτρικοί ΜονωτέςΗλεκτρικοί Μονωτές
• Τα σώματ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Φόρτιση με ΕπαφήΦόρτιση με Επαφή
• Φέροντας σε ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Το ΗλεκτροσκόπιοΤο Ηλεκτροσκόπιο
ύ ά• Ανιχνεύει...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Φόρτιση ΗλεκτροσκοπίουΦόρτιση Ηλεκτροσκοπίου
Φο...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Επαγωγή σε αγωγούςΕπαγωγή σε αγωγούς
• Πλησιάζο...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Επαγωγή σε ΜονωτέςΕπαγωγή σε Μονωτές
• Πλησιάζο...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Γείωση (Αποφόρτιση)Γείωση (Αποφόρτιση)
• Έδαφος...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Κεραυνοί
Η σύγκρουση μεταξύ των σταγονιδίων
νε...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
ΚεραυνοίΚεραυνοί
• Στα φορτία αρέσει να πηγαίνο...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ηλεκτρική ΔύναμηΗλεκτρική Δύναμη
• Από ποια μεγ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Πειραματικά ευρήματα CoulombΠειραματικά ευρήματ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Νόμος CoulombΝόμος Coulomb
•• Το μέτρο της ηλεκ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Παρατηρήσεις στο νόμο CoulombΠαρατηρήσεις στο ν...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
ΠαράδειγμαΠαράδειγμα
• Άσκηση 1 (σελ 32, σχολικ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ηλεκτρικές και Βαρυτικές δυνάμειςΗλεκτρικές και...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
ΠεδίοΠεδίο
• Ο χώρος στον οποίο εάν εισέλθει έν...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ηλεκτρικό ΠεδίοΗλεκτρικό Πεδίο
• Ηλεκτρικό πεδί...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ανίχνευση Ηλεκτρικού ΠεδίουΑνίχνευση Ηλεκτρικού...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Δυναμικές ΓραμμέςΔυναμικές Γραμμές
• Περιγράφου...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ηλεκτρικές Δυναμικές ΓραμμέςΗλεκτρικές Δυναμικέ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ηλεκτρικές Δυναμικές ΓραμμέςΗλεκτρικές Δυναμικέ...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ομογενές Ηλεκτρικό ΠεδίοΟμογενές Ηλεκτρικό Πεδί...

Φυσική Γ’ Γυμνασίου – Κεφάλαιο 1: Στατικός Ηλεκτρισμός - http://vgargan.gr
Ηλεκτρικό Πεδίο και ΕνέργειαΗλεκτρικό Πεδίο και...

Share Slideshare

LinkedIn
Facebook
Twitter

Embed

Size (px)

Show related Slideshows at end

WordPress Shortcode

Link

Share
Email

Το ηλεκτρικό ρεύμα by Γρηγόρης Ζερβός 275646 views
ηλεκτρισμός by fotist 17280 views
Στατικός ηλεκτρισμός 1 by Γρηγόρης Ζερβός 307616 views

View on Slideshare

1 of 178 Ad

View on Slideshare

1 of 178 Ad
