NEUMÁTICA E HIDRÁULICA 4º ESO

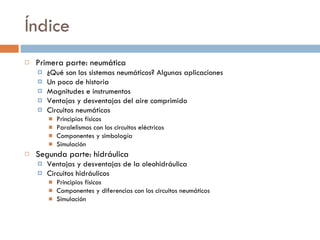

Índice <ul><li>Primera parte: neumática </li></ul><ul><ul><li>¿Qué son los sistemas neumáticos? Algunas aplicaciones </li>...

Primera parte: NEUMÁTICA

¿Qué son los sistemas neumáticos? <ul><li>Los sistemas neumáticos son circuitos que utilizan aire comprimido para tra...

Un poco de historia - Neumática <ul><li>A finales del s. XVII el físico francés Denis Papin realiza la primera transmisión...

Un poco de historia - Hidráulica <ul><li>En el s. XV, Leonardo da Vinci empieza el estudio de la hidráulica. Le siguen Ga...

<ul><li>Presión: fuerza ejercida sobre la superficie de un cuerpo. </li></ul><ul><ul><li>Las unidades que se utilizan ...

Magnitudes e instrumentos (2) <ul><li>Los manómetros son instrumentos que nos indican el valor de la presión relativa ...

Magnitudes e instrumentos (3) <ul><li>Caudal: es la cantidad de fluido que atraviesa una sección de la tubería en la uni...

Ventajas del aire comprimido <ul><li>La materia prima, el aire, es abundante y gratuita. </li></ul><ul><li>Se puede transp...

Desventajas del aire comprimido <ul><li>Debe ser preparado antes de usarlo, eliminando la humedad y las impurezas que pued...

Circuitos neumáticos

Principios físicos <ul><li>El aire, para presiones inferiores a 12 bares se comporta siguiendo la ley de los gases perfec...

Paralelismo con circuitos eléctricos <ul><li>Para comprender cómo funcionan los circuitos neumáticos vamos a compararles c...

Funcionamiento del circuito neumático <ul><li>Haz click en el profesor para ver el funcionamiento del circuito. </li></ul>

Componentes – El compresor <ul><li>El compresor es una máquina que comprime el aire atmosférico hasta que alcanza la pr...

Componentes – El compresor <ul><ul><li>Algunos tipos de compresores: </li></ul></ul><ul><ul><ul><li>Compresores de émbolo:...

Componentes – Tuberías <ul><li>Las tuberías son los conductos a través de los que se canaliza el aire para que llegue a ...

Componentes - Actuadores <ul><li>Los actuadores neumáticos, como cilindros y motores , transforman la presión del aire ...

Componentes - Actuadores <ul><li>Cilindro de simple efecto : </li></ul><ul><ul><li>Es un tubo cilíndrico cerrado dentro d...

Componentes - Actuadores <ul><li>Cilindro de doble efecto : </li></ul><ul><ul><li>Es muy similar al cilindro de simple ef...

Componentes - Actuadores Accionamiento de un cilindro de simple efecto Accionamiento de un cilindro de doble efecto

Componentes - Actuadores <ul><li>Los actuadores rotativos, como el motor de paletas se utilizan para hacer girar objetos...

Componentes - Válvulas <ul><li>Las válvulas son elementos de mando y control que permiten y controlan el paso del aire...

Componentes - Válvulas <ul><li>Una válvula es una especie de caja con unos orificios que sirven de entrada y salida del ai...

Componentes - Válvulas <ul><ul><li>Tipos de sistemas de accionamiento y retorno : Los más utilizados son el pulsador, el e...

Ejercicio <ul><li>Designa las siguientes válvulas: </li></ul>Solución 1: Válvula 3/2 de accionamiento manual y retorno po...

Componentes - Válvulas

Componentes - Válvulas Funcionamiento de una válvula 3/2

Componentes - Válvulas Funcionamiento de una válvula 5/2 1

Componentes - Válvulas <ul><li>Válvula antirretorno: </li></ul><ul><ul><li>Permite el paso del aire libremente cuando circ...

Componentes - Válvulas <ul><li>Válvula reguladora de flujo unidireccional: </li></ul><ul><ul><li>Regula el caudal de aire ...

Componentes - Válvulas <ul><li>Válvula lógica “AND”: </li></ul><ul><ul><li>Este tipo de válvula dispone de dos entradas y ...

Componentes - Válvulas <ul><li>Válvula lógica “OR”: </li></ul><ul><ul><li>Dispone de dos entradas y una salida. El aire po...

Simbología Válvulas distribuidoras Símbolo Descripción Válvula 3/2 NC Válvula 4/2 Válvula 5/2 Válvula 5/3 NC Válvula 5/3 e...

Simbología Válvulas de control Símbolo Descripción Válvula antirretorno Válvula reguladora de flujo unidireccional Válvula...

Ejercicio <ul><li>C opia en tu cuaderno los siguientes circuitos, nombra cada uno de sus elementos, explica su funcionamie...

Simulación – Circuitos neumáticos <ul><li>Utilizaremos el programa fluidsim para circuitos neumáticos , cuya versión de...

Segunda parte: HIDRÁULICA

Ventajas de la oleohidráulica <ul><li>Permite trabajar con fuerzas más grandes que la neumática. </li></ul><ul><li>El acei...

Desventajas de la oleohidráulica <ul><li>El fluido es más caro. </li></ul><ul><li>El fluido es muy sensible a la contamina...

Circuitos neumáticos

Principios físicos <ul><li>Principio de Pascal: Cuando se aplica presión a un fluido incompresible encerrado en un recipi...

Principios físicos <ul><li>Principio de Bernoulli o Ley de Continuidad: El caudal de un fluido incompresible se mantiene ...

Simbología – Comparación con neumática Bombas, compresores y motores Símbolo Descripción Compresor para aire comprimido Bo...

Simulación – Circuitos hidráulicos <ul><li>Utilizaremos el programa fluidsim para circuitos hidráulicos , cuya versión ...
