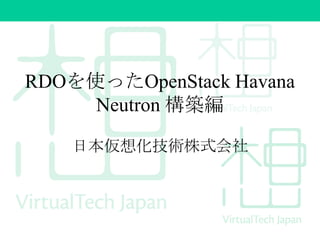

RDOを使ったOpenStack Havana
Neutron 構築編
日本仮想化技術株式会社

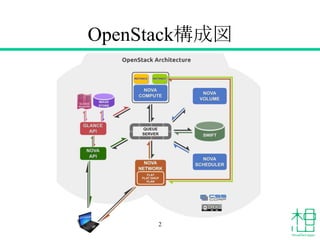

OpenStack構成図
2

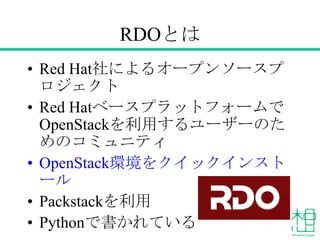

RDOとは
• Red Hatベースプラットフォームで
OpenStackを利用するユーザーのた
めのコミュニティ
• OpenStack環境をクイックインストール
• Packstackを利用
• Pythonで書かれている

お品書き
1. RHEL系のLinuxをインストール
2. RDOリポジトリーの追加
3. RDOでOpenStackをインストール
4. RDOでOpenStackをカスタムインストール
5. コマンドでOpenStackを設定

事前準備

ソフトウェア要件
• Red Hat Enterprise LinuxおよびRHEL
派生OS 6.4以降
• Fedora 19以降

ハードウェア要件
• CPU 2Core以上
– VT-x / AMD-V
• メモリー4GB以上
• 最低1つのNIC
– Privateネットワーク用はloインターフェイスを利
用可能。
• インターネットにアクセスできる環境

Linuxのインストール
STEP1

Linuxをインストール
• 次のバージョン以降のOS
– RHEL 6.4
– Fedora 19
– CentOS 6.4
– Scientific Linux 6.4
※本例ではScientific Linux 6.5をインス
トールして...

あらかじめ設定
# vi /etc/sysctl.conf
#設定を確認
net.ipv4.ip_forward = 1
net.bridge.bridge-nf-call-ip6tables = 0
net.bridge.bridge-nf-...

IPアドレスの固定化
• eth0に固定IPアドレスを割り当て

RDOリポジトリーの追加
STEP2

リポジトリーの追加
• 公式の手順に従ってコマンドを実行
• アップデートの実施
# yum install -y
http://rdo.fedorapeople.org/openstack-
havana/rdo-release-havana...

パッケージのインストール
• Packstackおよび必要パッケージをイン
ストール
# yum install -y openstack-packstack python-
netaddr

SELinux
• 公式の手順にしたがってオフにします。
• /etc/selinux/configファイル
SELINUX=permissiveの設定も行う。
# setenforce 0
# getenforce
Permissive

RDOでOpenStackをインストール
STEP3

OpenStackをインストール
• インストールするには次のコマンドを
実行するだけ
• しばらく待つ
• ログインしてみる
# packstack --allinone

OpenStack ログイン画面

Web Interfaceで操作

デフォルトの構成
• プライベートネットワーク
– 10.0.0.0/24
• パブリックネットワーク
– デモ用
– 外部接続不可
• ユーザー
– demo
– admin

RDOでOpenStackをカスタム
インストール
STEP4

カスタムインストールの方法
• packstackはアンサーファイルを用意
することでカスタム可能
• packstackコマンド実行に指定
– カスタム構成でOpenStackが構築できる

実行前に
• 必要パッケージがインストール済みか
確認
# rpm -q openstack-packstack
openstack-packstack-2013.2.1-
0.29.dev956.el6.noarch

アンサーファイルの作成
• packstackコマンドでアンサーファイル
を作成
※アンサーファイルはバージョンによっ
て追加があるので使い回す際は注意
# packstack --gen-answer-file=answer.txt
(ans...

アンサーファイル例
# vi answer.txt
[general]
CONFIG_MYSQL_INSTALL=y
CONFIG_GLANCE_INSTALL=y
CONFIG_CINDER_INSTALL=y
CONFIG_NOVA_INS...

アンサーファイルの編集
• 自分の環境に合わせて修正
• 最低設定するのは
– 導入コンポーネント
– Private用NIC
– Public用NIC
– adminユーザーのパスワード

OpenStackをインストール
• インストールするには次のコマンドを
実行するだけ
• しばらく待つ
# packstack --answer-file=/root/answers.txt

ブリッジの設定
STEP6

NICの設定変更
• eth0をpublic用にする
• br-ex用のポートとしてeth0を使う
• Neutron Pluginの設定
※具体的な設定は次のスライドで

ifcfg-eth0
# vi /etc/sysconfig/network-
scripts/ifcfg-eth0
DEVICE=eth0
ONBOOT=yes
HWADDR=xx:xx:xx:xx:xx:xx
TYPE=OVSPort
DE...

ifcfg-br-ex
# vi /etc/sysconfig/network-scripts/ifcfg-
br-ex
DEVICE=br-ex
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSBridge
BOOTPRO...

Neutron Pluginの設定変更
• 以下を追記する
• 一旦OpenStackホストを再起動
# vi /etc/neutron/plugin.ini
(略)
network_vlan_ranges = physnet1
bridge_...

ovs-vsctlコマンドで確認
• br-exにeth0が追加されたことを確認
# ovs-vsctl show
016948ac-32eb-4dc3-89bc-81b96a343d06
Bridge br-ex
Port phy-br-ex...

コマンドでOpenStackを設定
STEP7

実施項目
• OS設定の次は「OpenStack」の設定
1. ルーターを作成
2. ネットワークを作成
3. ネットワークサブネットを作成
4. 外部と内部ネットワークの接続
5. OpenStack利用ユーザーの追加

事前準備
• keystonercを読込む
• 設定を確認
[root@openstack]# source keystonerc_admin
[root@openstack ~(keystone_admin)]#
コマンド確認できる項目
k...

ルーターの作成
• 次例のように実行
# neutron router-create router1
(router1を作成)
# neutron router-list
(コマンドを実行して確認)

Publicネットワークの作成
• 次例のように登録
• TENANT-IDはkeystone tenant-list
コマンドで確認
• 「--router:external=True」オプション
で「外部ネットワーク」として登録
# neu...

Privateネットワークの作成
• 次例のように登録
• TENANT-IDはkeystone tenant-list
コマンドで確認
• 「--shared」オプションで他のユーザーと
ネットワークを共有できる
# neutron net-...

サブネットの登録
• ネットワークにサブネットを登録
# neutron subnet-create --name public_subnet
--enable_dhcp=False --allocation-
pool=start=192.1...

Privateネットワークに追加
• 次の構成でPrivateネットワークにサブ
ネットを追加してみよう
項目設定
名前 demo-net_subnet
ネットワーク demo-net
DHCP 有効
IPアドレス割り当て範囲 10.0.0....

正解は
• 次例のようにサブネットを登録
※アロケーションプールはゲートウェイ
を考慮すること
# neutron subnet-create --name demo-
net_subnet --enable_dhcp=True --alloc...

ゲートウェイの設定
• 作成したルーター（router1）とパブリッ
クネットワークを接続
※ROUTER-IDはneutron router-listコマンド、
PUBLIC-NETWORK-IDはneutron net-listコマンドで確...

外部と内部ネットワークの接続
• プライベートネットワークを割り当てた
インスタンスがFloating IPを割り当て
られたときに外に出られるようにする
ために「ルーターにインターフェイスの
追加」を行います

コマンドの実行
• 次例のように実行
※ROUTER-IDはneutron router-listコマンド、サブネット
はneutron subnet-listコマンドで確認できます。
• 実行例
# neutron router-interf...

ユーザーの追加
• OpenStackの利用ユーザーを追加
• パラメータは--helpを参照
• テナントはkeystone tenant-listコマンド
で確認できる
# keystone user-create --name demo ...

コマンドでOpenStackを操作
STEP8

実施項目
1. セキュリティグループの設定
2. インスタンスの起動

セキュリティグループの設定
• neutron security-group-listコ
マンドで対象を確認
• neutron security-group-rule-
createコマンドで定義
# neutron security-gro...

インスタンスの起動
• インスタンス起動に必要な情報を確認
– nova flavor-list
– nova image-list
– neutron net-list
• nova listコマンドでインスタンスの
稼働状況を確認

コマンドの実行
• 次例のように実行
• 実行例
# nova boot --flavor FLAVOR-NAME --image
IMAGE-NAME --nic net-id=NETWORK-ID VMNAME
# nova boot --...

Novaの設定変更
STEP9

設定変更のポイント
• 仮想化としてQEMUを利用するように
設定される場合がある
• 速さはQEMU < KVM
• libvirt_typeの設定を確認

対応しているか確認
• Linux KVMに対応しているか確認
# lsmod | grep kvm
kvm_intel 54285 6
kvm 332980 1 kvm_intel
(Intel CPUの場合)
kvm 332980 1 kv...

nova.conf設定の確認
• libvirt_typeの設定を確認
• 対応ならkvmが選択されているはず
# vi /etc/nova/nova.conf
（略）
libvirt_type=kvm
#libvirt_type=qemu
（...

Enjoy!
STEP9

インスタンスを操作

FAQ

ステータスの確認について
• ステータスを確認するには？
↓
1. サービスの稼働状況を確認
– lsof , ps ax
– nova-manage service list
– neutron agent-list など
2. openst...

サービスが動かない（1）
• アップデート後ホストを再起動したとこ
ろ、うまく動かなくなりました。
↓
• カーネルを更新してホストを再起動す
るとbr-exがリセットされる
• 再度packstackを実行する必要がある

サービスが動かない（2）
• Fedoraベースで構築したところ、再起
動したら色々なサービスが動かなくな
りました
↓
• packstackを再実行すれば復旧？
– CentOSやScientific Linuxをオススメします。

キーボード関連
• 日本語キーボードが使えない
↓
• コンピュートノードのnova.confに追記
– vnc_keymap=ja と設定
– 「openstack-nova-compute」サービスを再起動
• 日本語キーボードが使えるかど...

パスワード認証したい
• こう設定してインスタンスを起動！

マルチノード構成にするには
• 次の手順を参考に
– http://openstack.redhat.com/Adding_a_compute_node
• 手動で構築したほうが簡単？
– http://www.server-
world.in...

参考URLなど
• RDO Quick Start
– http://openstack.redhat.com/Quickstart
• RDO Quick Start Neutron
– http://openstack.redhat.com...
