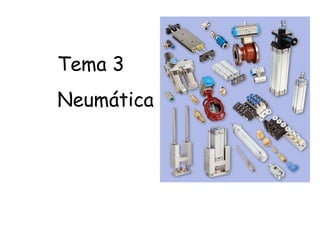

Tema 3
Neumática

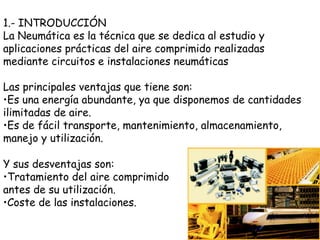

1.- INTRODUCCIÓN
La Neumática es la técnica que se dedica al estudio y
aplicaciones prácticas del aire comprimido realizad...

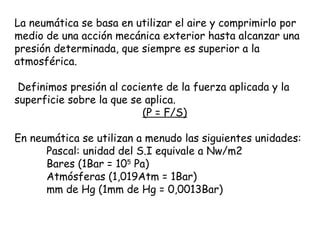

La neumática se basa en utilizar el aire y comprimirlo por
medio de una acción mecánica exterior hasta alcanzar una
presió...

Para medir la presión atmosférica se utilizan los barómetros.
Para medir la presión del aire, los manómetros, que se
encar...

Ley de Gay Lussac: para una misma mas de gas y la presión
constante, la relación de los volúmenes es igual a la de las
tem...

A la cantidad de aire comprimido que circula a través de una
sección por una unidad de tiempo, se le llama caudal (Q).
(Ca...

Generalmente, todos los compresores disponen de una
serie de dispositivos de seguridad y control, como son:
Regulador de p...

Existen dos tipos básicos de compresores:
Volumétricos: en ellos el aire es reducido a in volumen
inferior al que tenían. ...

Refrigerador
A la salida del compresor, el aire puede llegar a alcanzar
una temperatura de hasta 150ºC. La misión del
refr...

3.-DISTRIBUCIÓN DEL AIRE COMPRIMIDO
El aire comprimido generado por el compresor no es
consumido directamente, sino que ne...

La red distributiva está compuesta por diversas tuberías de
un diámetro adecuado, que conducen el aire con las menores
pér...

4.- UNIDAD DE ACONDICIONAMIENTO
Para evitar posibles averías de los diferentes elementos de
la instalación, se debe acondi...

5.- COMPONENTES DE UN CIRCUITO NEUMÁTICO
Un circuito neumático está formado por los siguientes
elementos:
1.-Generador de ...

3.-Actuadores, es decir, los que transforman la presión
del aire en trabajo. Tipos:
a) cilindros.
b) motores.
4.-Elementos...

6.- CILINDROS
Son tubos provistos de dos tapas que contienen en su
interior un émbolo, unido a un vástago, que puede
despl...

Tipos de cilindros:
Cilindros de simple efecto: están provistos de un
muelle, de manera que el vástago vuelve a su posició...

Cilindros de doble efecto: tienen dos orificios, uno de
entrada y otro de salida. No tienen muelle de retorno, por lo
que ...

7.- Válvulas
Son dispositivos de mando que dirigen el aire comprimido
hacia los elementos de trabajo. Controlando su
funci...

El accionamiento de válvulas distribuidoras se efectúan
mediante dispositivos manuales , neumáticos , mecánicos o
eléctric...

Las más frecuentes son
Válvula 3/2: Una de sus principales aplicaciones es
permitir la circulación de aire hasta un cilind...

Se trata de una válvula activa por un pulsador y retorno
por un muelle. En estado de reposo, permite que el
aire pase del ...

Válvula 5/2: Una de sus principales aplicaciones es
controlar los cilindros de doble efecto. Se trata de una
válvula activ...

Cómo se nombran las válvulas
1º· Número de Vías, es decir de orificios que presenta la válvula
En este ejemplo 3 VÍAS
2º· ...

Ejemplos
2

3/2 N/C Palanca/Muelle
1

3

2

1

4

2

5

3/2 N/C Pilotaje neumático/Muelle

3

3

5/3 N/C Palanca con encla...

2.-Válvulas de bloqueo
Cortan el paso del aire comprimido en un sentido y
permite que circula en el sentido contrario. Las...

b) Válvulas selectoras (OR)
Tienen dos entradas y una salida . Al recibir aire por una
entrada, el elemento móvil de su in...

c) Válvula de simultaneidad o AND
sólo permite pasar el aire a la salida cuando hay aire con
presión por las dos entradas ...

3.- Válvulas de flujo o reguladoras de caudal
Controlan la cantidad de aire comprimido que circula
También se conocen como...

Ejemplo de un circuito neumático:

Ejemplo :Explica cómo funciona este circuito

100%

2

1

3

Para explicarlo daremos siempre tres pasos:
1º NOMBRAR CADA E...

3º EXPLICAR LO QUE SUCEDE AL MODIFICAR LAS VÁLVULAS SOBRE
LAS QUE PODEMOS ACTUAR
En nuestro ejemplo, sólo hay un pulsador,...

8.-APLICACIONES DE LA NEUMÁTICA
Entre las aplicaciones más importantes, tenemos:
Apertura y cierre de puertas: se emplean ...

En las minas de carbón: fundamental para asegurar la
ventilación necesaria en los túneles y galerías.
Empujar y levantar c...

9.- ENERGÍA HIDRAÚLICA
Es la que proporcionan líquidos sometidos a presión que
sirven como medio para la transmisión de fu...

Las ecuaciones que rigen este principio son:
P = F1/S1 y P = F2/S2
Donde: P = presión, F = fuerza, S = superficie.
Por lo ...

El fluido que normalmente se utiliza es aceite y los
sistemas se llaman oleohidráulicos.
Las ventajas de la oleohidráulica...

10.- PRODUCCIÓN DE ENERGÍA HIDRAÚLICA
La energía hidráulica se produce mediante un grupo
hidráulico que contiene los sigui...

f) Bomba hidráulica:
Dispositivo que impulsa el aceite, transformando la energía
mecánica en hidráulica. Tres tipos princi...

3.- De pistones: funciona según el principio de un émbolo
que se mueve alternativamente en el interior de un
cilindro, asp...

11.- CONDUCCIONES Y CONEXIONES HIDRÁULICAS:
En las instalaciones hidráulicas para conducir el aceite
hasta los puntos de u...

c) Conexiones. Mediante racores que pueden ser de dos
tipos:
Acoplamiento de anillo: el anillo se coloca en el tubo y es
p...

12.- CIRCUITOS HIDRÁULICOS
Es un conjunto de elementos que se utilizan para
controlar la transmisión de fuerzas que tiene ...

12.2 Las válvulas que se emplean son de dos tipos:
a) válvulas reguladoras: regulan el caudal y la presión del
líquido que...

Válvulas distribuidoras: son dispositivos de mando que
dirigen el aceite hacia los elementos de trabajo. Las fugas
de acei...
