ARTEFATOS NA IMAGEM DE RESSONÂNCIA NUCLEAR MAGNÉTICA Alex Eduardo Ribeiro Tecnólogo em Radiologia Médica

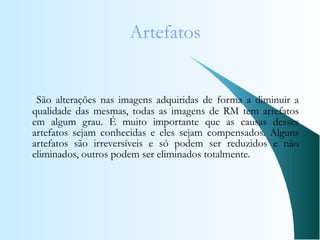

Artefatos <ul><li>São alterações nas imagens adquiridas de forma a diminuir a qualidade das mesmas, todas as imagens de RM...

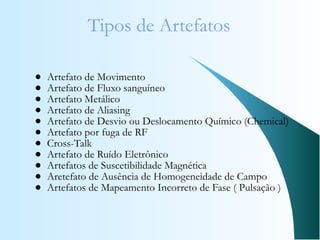

Tipos de Artefatos <ul><li>Artefato de Movimento </li></ul><ul><li>Artefato de Fluxo sanguíneo </li></ul><ul><li>Artefato...

Artefatos de movimento <ul><li>Depende muito do tempo de exame e do paciente em questão, caso o mesmo se mexa durante a re...

Artefatos de Movimentos Respiratório-Abdome Paciente - Crânio

Artefatos de movimentos Fluxo liquórico Deglutição – Col. Cervical

Artefatos de movimentos Ante-braço

<ul><li>Correções para artefatos de movimento </li></ul><ul><li>Respiração – Triggering ou gating respiratório </li></ul>...

<ul><li>Artefatos metálicos </li></ul><ul><li>A presença de objetos metálicos no corpo podem criar campos eletromagnéticos...

Artefatos metálicos

<ul><li>Correções para artefato metálico </li></ul><ul><li>Prótese dentária – Retirar a prótese </li></ul><ul><li>Prótese...

<ul><li>Aliasing </li></ul><ul><li>Artefato produzido quando a imagem é adquirida com informações adicionais da área exter...

<ul><ul><li></li></ul></ul>Imagem com Aliasing

<ul><li>Artefato de Desvio ou deslocamento Químico (Chemical Shift) </li></ul><ul><li>O artefato de desvio químico é causa...

Artefato de Desvio ou deslocamento Químico (Chemical Shift)

<ul><li>Artefato por fuga de RF </li></ul><ul><li>Este artefato é causado devido a saída de RF da sala ou interferência de...

Imagens com artefatos de fuga de RF

<ul><li>Cross-Talk </li></ul><ul><li>Ocorre quando utilizamos 0.0mm de espaçamento(gap) entre um corte e outro, os prótons...

Cross-Talk

Artefatos de Fluxo Sanguíneo <ul><ul><li>O fluxo produzido pelo deslocamento sanguíneo no interior dos vasos costuma produ...

Artefatos de Fluxo Sanguíneo

RUÍDO ELETRÔNICO <ul><ul><li>Presença de aspecto granuloso na imagem; </li></ul></ul><ul><ul><li>Causado por componentes e...

RUÍDO ELETRÔNICO

ARTEFATOS DE SUSCETIBILIDADE MAGNÉTICA <ul><ul><li>Propriedade de diferentes objetos responderem ao campo magnético; </li>...

ARTEFATOS DE SUSCETIBILIDADE MAGNÉTICA

ARTEFATO DE DESVIO QUÍMICO <ul><ul><li>Hidrogênio precessa a 42,58 MHz x campo magnético (Equação de Larmor); </li></ul><...

ARTEFATO DE DESVIO QUÍMICO

AUSÊNCIA DE HOMOGENEIDADE DE CAMPO <ul><ul><li>Parte central do magneto é mais homogêneo que as periferias e as extremidad...

AUSÊNCIA DE HOMOGENEIDADE DE CAMPO

ARTEFATOS DE MAPEAMENTO INCORRETO DE FASE (PULSAÇÃO) <ul><ul><li>É causado pela movimentação da anatomia entre cada aplica...

ARTEFATOS DE MAPEAMENTO INCORRETO DE FASE (PULSAÇÃO)
