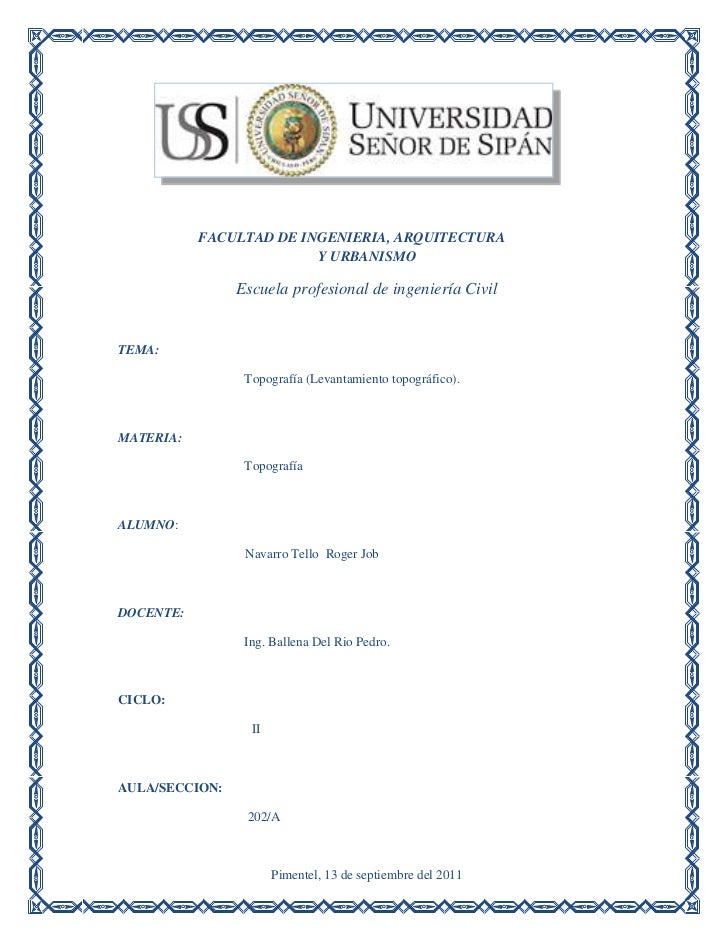

FACULTAD DE INGENIERIA, ARQUITECTURA                         Y URBANISMO                Escuela profesional de ingeniería ...
TOPOGRAFÍADefinición.-      Es la ciencia que estudia el conjunto de procedimientos para determinar las posiciones depunto...
Proyección Cónica        Denominada también perspectiva. Se obtiene cuando el punto de observación y el objeto se encuentr...
Proyección Ortogonal        También denominada proyección ortográfica. Se obtiene cuando las proyectantes son perpendicula...
Relación de la topografía con otras disciplinas.Escalas     Escala Natural: es cuando el tamaño físico del objeto represen...
Mapa Topográfico        Es la representación en un plano de las características de un terreno: relieve, altura a diferente...
La agrimensura: Se ocupa de la determinación de la superficie de los terrenos por diferentesprocedimientos, gráficos, mecá...
Curvas intercaladas: son las curvas de nivel que aparecen entre las curvas de nivel maestras, se       representan con un ...
Teoría de los ErroresAl hacer varias observaciones de una cantidad (medición de ángulos o medición de distancias), se obti...
El observador puede asignar arbitrariamente el Peso a lasmedidas que haya hecho, según su criterio, basándose en lascondic...
Empleo de la cinta en medidas de distanciasa) Terreno horizontalSe va poniendo la cinta paralela al terreno, al aire, y se...
Rumbo es el ángulo que forma una línea con el eje Norte - Sur, contando de 0º a 90º, a partir del Norte o apartir del Sur,...
Nota:Los ajustes que requiera la brújula convienen que se hagan de preferencia en taller, para evitar que la aguja sedesma...
Los niveles del limbo horizontal se encuentran montados formando ángulos rectos entre ellos, quedando aveces uno sobre el ...
“Agrimensura”La Agrimensura estudia la medición y división de superficies de terrenos.Superficies        Las superficies e...
Después se sigue el contorno con la punta trazadora hasta volver al punto de origen con toda precisión, y setoma la lectur...
La cabeza del tripié a la que se fija el restirador, tiene generalmente unos tornillos de mariposa, quecorresponden respec...
También puede orientarse la plancheta usando el declinador para hacerla coincidir con una línea Norte-Sur, omediante el pr...
LEVANTAMIENTO TOPOGRÁFICOSe entiende por levantamiento Topográfico al conjunto de actividades que se realizan en el campo ...
(c) Por último se procede al levantamiento de los detalles topográficos de cada parcela, determinando puntosterciarios, pa...
Tipos de levantamientosI - Levantamientos planimétricosLos levantamientos planimétricos tienen por objetivo la determinaci...
Si las coordenadas de la primer estación son las mismas que las de la última, entonces la poligonal es cerra da(Fig. 1). E...
Los equipos que se utilizan para el levantamiento de una poligonal dependen de la exactitud que se requiere.Las poligonale...
En cambio si se trata de levantamientos precisos: emax = a.? n . Si en lugar de medir los ángulos internos semiden los áng...
Estación TotalSe conoce con este nombre, al instrumento que integra(Torres y Villate, 2001) en un sólo equipo las funcione...
La Estación Total, equipo (Swanston, 2006) que se ha popularizado desde finales del siglo XX e inicio delXXI, evita las in...
