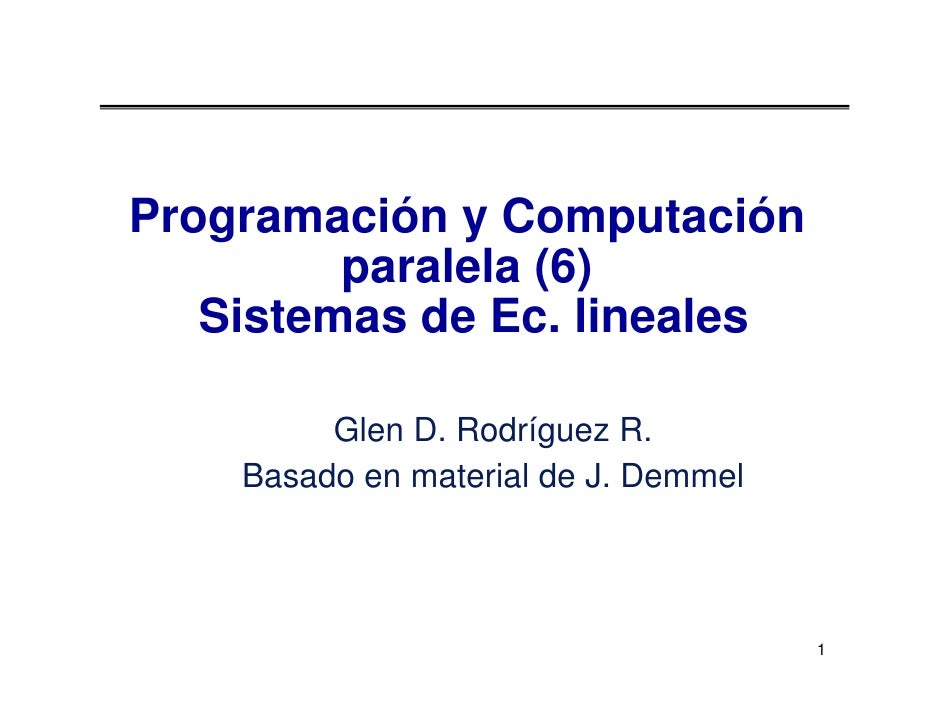

Programación y Computación
         paralela (6)
   Sistemas de Ec. lineales

         Glen D. Rodríguez R.
    Basado en ...
Tipos de datos de usuario en MPI
• En el programa de metropolis por ejemplo, queríamos
  pasar 4 numeros (xmax, xmin, ymax...
Comunicadores en MPI
• Comunicador: colección de procesos que se pueden
  mandar mensajes entre sí (“universo de comunicac...
Sigue…
   • q=sqrt(p)
   • int rango[q];
   • rango[0]=0; rango[1]=1; ….; rango[q-1]=q-1;
   • MPI_Comm_group(MPI_COMM_WOR...
Sigue…
• Topologías: permiten enumerar los procesos de un
  comunicador en formas nuevas, por ejemplo con do
  índices en ...
Sigue…
• Para pasar de coordenadas a rango, usar
  MPI_Cart_rank
• Para dividir esta malla en mallas más pequeñas, se usa
...
Eliminación Gaussiana y matrices densas
• Algebra lineal densa
• “Gaussian Elimination” (GE) para resolver Ax=b
• Optimiza...
Sca/LAPACK Overview




                      8
Exitos usando Sca/LAPACK
• Muy usado:
    • Adoptado por Mathworks, Cray,
       Fujitsu, HP, IBM, IMSL, NAG,
       NEC, ...
Motivación (1)
3 problemas básicos de Alg. Lineal
 1. Ecuaciones Lineales: Resolver x en Ax=b
 2. Mínimos cuadrados: Halla...
Motivación (2)
• Por qué A densa, en vez de A dispersa?
  • Muchas matrices grandes son dispersas,
    pero …
  • Alg. Den...
Records en la solución de Sist. Densos (2006)
  www.netlib.org, click en Performance Database Server
                     ...
Eliminación Gaussiana (GE) en Ax=b
• Añadir múltiplos de cada fila a las demás para volver A en triangular sup.
• Resolver...
Refinando el algoritmo GE (1)
• Versión inicial
  … para cada columna i
  … “cerear” debajo de la diagonal añadiendo múlti...
Refinando el algoritmo GE (2)
• Última versión
   for i = 1 to n-1
      for j = i+1 to n
          m = A(j,i)/A(i,i)
    ...
Refinando el algoritmo GE (3)
• Última versión
    for i = 1 to n-1
       for j = i+1 to n
           m = A(j,i)/A(i,i)
 ...
Refinando el algoritmo GE (4)
• Última versión
   for i = 1 to n-1
      for j = i+1 to n
          A(j,i) = A(j,i)/A(i,i)...
Refinando el algoritmo GE (5)
                             for i = 1 to n-1
• Última versión                for j = i+1 to...
Qué computa en realidad la GE?
       for i = 1 to n-1
          A(i+1:n,i) = A(i+1:n,i) / A(i,i)
          A(i+1:n,i+1:n)...
Problemas con el alg. GE básico
• Qué pasa si algún A(i,i) es cero? O es muy pequeño?
    • Resultado inválido (div.por ce...
Pivotear en GE
• A = [ 0 1 ] falla por que no se puede dividir entre A(1,1)=0
      [1 0]

• Pero resolver Ax=b es facilís...
GE con Pivot Parcial (GEPP)
  • Pivoteo Parcial: intercambiar filas tal que A(i,i) es la mayor en su columna

      for i ...
Problemas con el alg. GE básico
• Qué pasa si A(i,i) es cero? O es muy pequeño?
    • Resultado inválido, o “inestable”, a...
Convirtiendo BLAS2 a BLAS3 en GEPP
• Bloques
   • Usado para optimizar mult.matrices
   • Más difícil en GE por las depend...
GEPP en bloques (www.netlib.org/lapack/single/sgetrf.f)
for ib = 1 to n-1 step b … Procesa b columnas
   end = ib + b-1   ...
Eficiencia del GEPP en bloques

                                     Speed (LAPACK/LU) / Speed(best effort)
             1...
Vista general de LAPACK y ScaLAPACK
• Librería estándar para algebra lineal densa y en bandas
   •   Sistemas lineales: A*...
Performance de LAPACK (n=1000)

                                 Performance
                                 de Eigen-
  ...
Performance de LAPACK (n=100)

                                Eficiencia es
                                mucho
       ...
Paralelizando la GE
• Pasos de la paralelización
    • Descomposición: identificar suficiente trabajo paralelo, pero no
  ...
Diferentes particiones de data para GE paralelo
 Mal balance de carga:                                                    ...
Revisión: GEPP con BLAS 3 (con bloques)
       for ib = 1 to n-1 step b … Procesa matriz de b columnas
          end = ib ...
Bloque cíclico de Filas y Columnas

                                          • Procesadores y bloques de matrices
       ...
GE distribuido con Bloques cíclicos 2D

• Tamaño de bloque b en el algoritmo y los tamaños
  de bloque brow y bcol en la p...
Distributed GE with a 2D Block Cyclic Layout
                             Contador de columnas



                        ...
–1




     Mult. matrices de
36




     verde = verde -azul * rosa
Revisión de MatMul paralela

• Se quiere problemas grandes
  por procesador
 PDGEMM = PBLAS mat.mul.

 Observaciones:
 • P...
PDGESV = LU paralelo de ScaLAPACK

 Como no puede correr más rápido que el
  loop interno (PDGEMM), hacemos:
 Eficiencia =...
Modelos de performance ScaLAPACK (1)
Contador de operaciones de ScaLAPACK   tf = 1
                                       ...
Modelos de performance ScaLAPACK (2)

 Comparar Predicciones y Mediciones




    (LU)

  (Cholesky)




                 ...
Escalabilidad de LAPACK y ScaLAPACK
• Problemas “unilaterales” son escalables
   • En GE, A factorizada como el producto d...
Algoritmos Recursivos
• También usa updates retrasados, pero organizados en
  forma diferente
• Puede explotar particiones...
GE usando un Algoritmo Recursivo
F. Gustavson y S. Toledo
 Algoritmo LU :
   1: Partir la matriz en 2 rectangulos (m x n/2...
Factorizaciones recursivas
• Tan precisas como los métodos convencionales
• Mismo número de operaciones
• Se forman bloque...
DGEMM ATLAS MHz Dual Processor
                            Pentium III 550 & DGETRF Recursive
                            ...
Limites de los algortimos recursivos
• Dos clases de descomposiciones de matrices densas
• “Unilaterales”
    • Secuencia ...
Algoritmos “Out of Core”



 Out-of-core significa
  que la matriz reside en disco;
  muy grande para entrar
  completa en...
Slides
extra



         48
QR (Mínimos cuadrados)



 Escala bien,
  casi velocidad total
  de la computadora




                         49
Algoritmo actual:
Más rápido que el inicial
A veces hay inestabilidad
numérica
Algoritmos más rápidos y
estables se siguen...
Eigensolver simétrico escalable y SVD

El “Santo Grial” (Parlett, Dhillon, Marques)
Complejidad perfecta (O(n * #vectores)...
Eigensolver asimétrico escalable

• Axi = λi xi , Forma de Schur A = QTQT
• HQR paralelo
   •   Henry, Watkins, Dongarra, ...
Asignación de trabajo paralelo en GE
• Piense en asignar submatrices a hilos o procesos,
  donde cada hilo es responsible ...
Electromagnetismo computacional (MOM)


METODO DE MOMENTOS (una especia de método de
 elementos de frontera)
Los principal...
Análisis del MOM en paralelo



Tarea         Trabajo     Paralelismo   Veloc.paralela


Fill          O(n**2)    trivial ...
Versión BLAS2 de GE con pivoteo parcial (GEPP)

      for i = 1 to n-1
         Hallar y guardar k donde |A(k,i)| = max{i ...
Electromagnetismo computacional – Solucionar Ax=b

•Desarrollado en los 80s, para aplicaciones militares
•Determinar el RC...
Electromagnetismo computacional
 - Discretizar la superficie del objeto en caras
 triangulares usando herramientas de mode...
Electromagnetismo computacional (MOM)


Después de la discretización, la ecuación integral
tiene la forma

               ...
Resultados paralelos en la Intel Delta
    Tarea                                        Tiempo (horas)

    Fill (computar...
