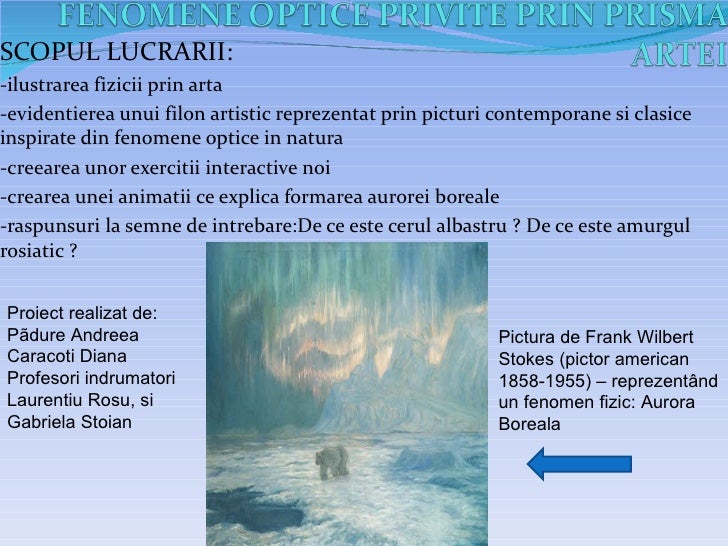

SCOPUL LUCRARII:-ilustrarea fizicii prin arta-evidentierea unui filon artistic reprezentat prin picturi contemporane si cl...
CuprinsReflexia luminiiRefractia, mirajulAurora boreala Dispersia luminiiDe ce este cerul albastru?De ce sunt apusurile ro...
Lumina           * Oamenii au fost dintotdeauna fascinati de lumina.De-a lungul secolelor, fizica a studiat continuu propr...
Reflexia Reflexia luminii reprezinta fenomenul de  intoarcere a luminii in mediul din care a venit  atunci cand se intaln...
RefractiaRefractia este schimbarea directiei depropagare a unei unde din cauzaschimbarii vitezei de propagare, cel maiades...
Efectele refractiei Cel mai adesea in viata de zi cu zi  se poate observa refractia atunci  cand privim intr-un vas cu ap...
 Seara, soarele se vede inca pe cer chiar si dupa ora la care  apune soarele- datorita refractiei, vedem pe cer o imagine...
Aplicatii in medicina sau tehnica : Formarea imaginilor in lentile seexplica cu ajutorul refractiei. In practica, material...
In cazul miopiei, imaginea      In cazul hipermetropiei,se formeaza inaintea retinei.   imaginea se formeaza dupaSe corect...
~Reflexia totala~*In general,reflexiasi refractia se producamandoua odata.*Daca reflexia se pro-duce fara refractie       ...
~Reflectia totala~Reflexia totala se produce candlumina ajunge la suprafata deseparatie a doua medii opticetransparente su...
Mirajul• Mirajul , este un efect al refractiei.• Mirajul se produce in zile calduroase,in apropierea  nisipurilor sau sose...
 Mirajul nu se remarca numai  in desert ! Chiar si in România  poate fi vazut, vara când  şoseaua e fierbinte! Se creeaza...
Vantul solar se apropie de campul magnetic al Pamtului si interactioneazacu acesta producandu-se Aurora.   Animatie realiz...
Cum se numeste ,schimbarea directiei razelor de soare la suprafata deseparare dintre doua medii si intoarcerea razei din m...
Pictura de Joseph Wright of Derby, pictor englez        Fenomenul fizic ce                                                ...
Dispersia luminii Lumina alba este un amestec al culorilor curcubeului. Acesta a fost demonstrata de Isaac Newton, care a...
Sir Isaac Newton - pictura de Granger                             (pictor englez) Partea vizibila a  spectrului începe de...
De ce este cerul albastru? Pe planeta noastra, aerul e  compus in special din azot si  oxigen. Moleculele din  compozitia...
 Acest lucru face ca lumina de frecvenţă înaltă din spectrul  vizibil să fie împrăştiată în toate direcţiile. Este vorba...
 Pe de altă parte, absorbtia si                                                   Pictura de Anne Cameron Cutri  imprasti...
 Ziua, cerul însorit este albastru pentru ca moleculele  din aer imprastie si reflecta lumina albastra de la Soare  mai m...
Apusurile rosiatice Sunt doua motive pentru înrosirea  cerului la rasarit sau la apus: - primul motiv este dispersia put...
Amurgul rosiatic - al doilea motiv este absorbtia si reflexia radiatiilor  luminoase cu lungimi de unde mici, adica albas...
 Combinarea refracţiei şi  dispersiei razelor solare de  către particulele atmosferice  este responsabilă pentru  produce...
APUSULROSIATIC REPREZENTAT IN ARTA (EXPLICATA     FIZICA ESTE DATA DE DISPERSIA RAYLEIGHPictura de Frederic Edwin Church (...
Efectul Tyndall si împrastierea Rayleigh   Primul pas în a explica culoarea cerului a fost facut    de John Tyndall în 18...
 Aceasta poate fi demonstrata trimitând un fascicol de lumina alba într-un rezervor cu apa cu putin lapte sau sapun amest...
Pictura de Paul Sachtleben(pictor american                          contemporan) Acesta este numit si efectul Tyndall, da...
 Tyndall si Rayleigh au  crezut ca acea culoare  albastra a cerului poate  fi cauzata de mici  particule de praf sau  dat...
• Aceste variatii de culoare a cerului au fost  observate, deci au presupus corect ca moleculele de  oxigen si azot din ae...
Pictura de Jean Leon Huens (pictorenglez)- Portrait of Sir Isaac Newton                                          Ce fenome...
Unde apare reflexia?                                    GRESIT                                 LA TRECEREA                ...
AURORA APAREDATORITAINTERACTIUNII    DINTRE  ELECTRONII   VANTULUI   SOLAR SI    CAMPUL MAGNETIC AL PAMANTULUIINTERACTIUNI...
Ce reprezinta fenomenul                                din imagine:                                 REFRACTIE        GRESI...
CORECT
MAI INCEARCA
