iOSを含めた全方位ビデオ配信の最適解:Adobe Flash Media Server

8,843
-1

Published on

2012/6/18にAWS目黒オフィスで開催されたアマゾンクラウド・CDN&動画配信セミナー資料です。
http://kokucheese.com/event/index/36918/

Published in: Technology

iOSを含めた全方位ビデオ配信の最適解:Adobe Flash Media Server

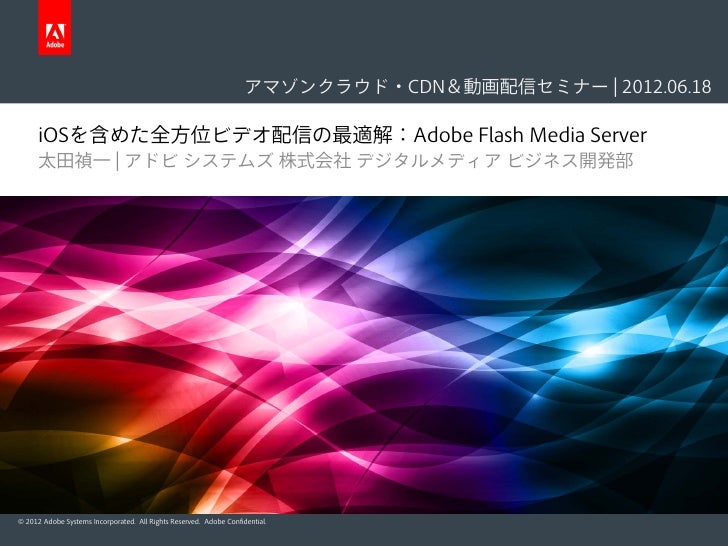

  1. 1. アマゾンクラウド・CDN&動画配信セミナー | 2012.06.18 iOSを含めた全方位ビデオ配信の最適解:Adobe Flash Media Server 太田禎一 | アドビ システムズ 株式会社 デジタルメディア ビジネス開発部© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential.
  2. 2. おまえダレ?  デジタルメディア・ゲーム関連のビジネス開発を担当しています  放送・出版・デジタルメディアを中心に、いろいろなお客様に最新 Adobeテクノロジーや、そのよさをお伝えする仕事  イベント・カンファレンスでお話したりも、ときどきします© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 2
  3. 3. オンラインビデオ配信はこれからどうなるのか?© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential.
  4. 4. オンラインビデオ配信のこれまでとこれから デスクトップ デバイス乱立期 拡大期 1997〜 デスクトップ二強 デバイス統一? 黎明期 ? いまここ。© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 4
  5. 5. 主要な国内VoDサービスはすべてプラグインベース© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 5Source: ニールセン・ネットレーティングス http://www.netratings.co.jp/news_release/2012/04/hulu180.html
  6. 6. AKB総選挙、Google+で日本新記録! (なぜHTML5じゃないの?) Flash Media Server Flash Player “6日に行われた第4回AKB48選抜総選挙の、Google+での完全ライブ配信視聴 回数が300万超を記録し、国内ナンバーワン記録を達成した。また、最大同時 接続数も32万3,555 回を超えていたことが発表された。”© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 6Source: シネマトゥデイ映画ニュース (2012年6月8日) http://www.cinematoday.jp/page/N0042922
  7. 7. HTML5 Videoじゃない理由は… テクノロジー普及率、ストリーミングとコンテンツ保護© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 7
  8. 8. テクノロジー普及率© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential.
  9. 9. Flash Playerの普及率 Millward Brown調べ1 (2011.06) RIASTATS調べ2 (2012.05) Flash Player 10+ Flash Player 10+ 98.9% (Japan) 88.06% (Japan) ※PCのみ ※スマホ・タブレット含む 9© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential.Source: 1http://www.adobe.com/products/flashplatformruntimes/statistics.displayTab3.html 2http://riastats.com/
  10. 10. HTML5 Video要素の普及率:75.27% (スマホ・タブレット含む)© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 10Source: http://caniuse.com/
  11. 11. HTML5 Videoと各種コーデックの普及率* WebM= 52.39% 全種類エンコ 49.55% してもリーチ H.264= 可能なのは 75.27% Theora= 53.16%© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 11*スマートフォン・タブレット含む http://caniuse.com/
  12. 12. Flashとオンラインビデオ配信の関わり:YouTubeの歴史  2002/03:Adobe:Flash Player 6(H.263 via RTMP/embed)リリース ビジネス成功の カギは90%以上の  2003/09:Adobe:Flash Player 7(H.263 via HTTP)リリース テクノロジー普及率  2005/03:Adobe:Flash Player 7普及率(US)90%  2005/05:YouTube:パブリックβ(H.263 via HTTP)開始  2005/12:Flash Player 7普及率(US)93.5%  2005/12:YouTube:公式サービス開始  2006/10:GoogleがYouTube取得  2007/06:YouTube:モバイル用3GPにエンコード開始  2007/06:YouTube:Appleデバイス(H.264)対応  2007/06:YouTube:サイト日本語化  2007/11:Adobe:Flash Player 9.0.115.0(H.264対応)リリース  2008/09:Adobe:Flash Player 9.0.115.0(H.264対応)普及率(Mature Mkts.)89.4%  2008/11:YouTube:720p追加、H.264がデフォルトコーデックに  2009/11:YouTube:1080p追加  2010/01:YouTube:HTML5版β開始  2010/07:YouTube:4k(4096x3072)追加© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 12
  13. 13. Metro Style IE10 & Flash Player*© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 13* Microsoftの管理するホワイトリストにドメインが掲載されていれば、Metro Style IE10上でFlash Videoが再生できる
  14. 14. ストリーミング© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential.
  15. 15. ストリーミングの利点は ライブ配信とアダプティブビットレート© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 15
  16. 16. ライブ配信 コンサート・ライブ スポーツ・公営競技 イベント・セミナー ポイント! 映像をライブ配信するには ストリーミングが不可欠だ が、HTML5 Videoには その規格が存在しない 定点カメラ TV・ラジオの同時再送信© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 16Photos credits at the end
  17. 17. アダプティブビットレート配信とその重要性 150K 350K 1M 3M ポイント! スマホからスマートTVまで 多様なデバイスそれぞれに 接続帯域や機器の 最善な視聴体験を横断的に 能力に最適なビット 提供するために必須の機能 レートを自動選択 して配信* HTML5には存在しない© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 17* 実際にはクライアント側でビットレートを判断し最適なストリームをサーバーに要求する (Live/VoDともに)
  18. 18. 映像配信プロトコル プログレッシブ ストリーミング HTTPプログレッシブ HTTPプログレッシブ HTTP TCP/UDP ダウンロード ダウンロード ストリーミング ストリーミング (レンジリクエスト) 映像ファイルをそのまま 映像ファイルをそのまま 映像ファイルを2〜10 映像ファイルをそのまま HTTPサーバーに置く HTTPサーバーに置く 秒の断片に分割して ストリーミング専用 HTTPサーバーに置く サーバーに置く どんなに尺が長くても サーバーに特定の再生 サーバーに特定の再生 サーバーに特定の再生 再生は必ず最初から 位置 (バイト位置) 位置 (断片&バイト位置) 位置 (時刻) からの再生 からの再生を要求できる からの再生を要求できる を要求できる ライブに対応できない ライブに対応できない ライブに対応 ライブに対応 アダプティブビット アダプティブビット アダプティブビット アダプティブビット レートに対応できない レートに対応できない レートに対応 レートに対応 例) 昔のYouTube 例) 今のYouTube 例) iOS版YouTube 例) YouTube Live、 (Flash & HTML5β) YouTube公式パート ナーチャンネルの一部© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 18
  19. 19. HTTPストリーミングの標準化:MPEG-DASH (ISO/IEC 23009-1) HTML5に足りない 今後徐々に もちろん アダプティブストリー MPEG-DASHの Adobeも ミング機能をHTTPで ブラウザ実装が 対応を表明! 実現する規格 始まると 2011年11月ISO標準に みられる “2012年はMPEG-DASH普及の初期段階だが、幅広いデバイスをターゲットに より多くの商用事例が2013年に登場するだろう。そして2014年はMPEG- DASHテクノロジーの大規模な普及が始まる年となるだろう。” Mark Watson from Netflix*© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 19Link: MPEG-DASH Promoters Group http://dashpg.com/ *引用 http://dashpg.com/?page_id=28#6
  20. 20. コンテンツ保護© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential.
  21. 21. コンテンツ保護が必要なケース 著作権保護が必要な 機密情報を含む アクセスコントロール 映像および音声の 映像および音声の による映像および音声の 配信 配信 収益化 TV番組/映画/スポーツ/ 新製品情報/製品・ VoD・ライブ配信/ ミュージックビデオ/ サービストレーニング/ 単品課金/月額課金/ 教育コンテンツ/ 企業戦略説明 etc., オンライン上映会 etc., ラジオ/楽曲 etc.,© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 21Photos credits at the end
  22. 22. さまざまなレベルのコンテンツ保護と対応テクノロジー ポイント!最も厳格なコンテンツ保護 Flash AccessはAdobe(出力制御など) Flash Access が提供するDRMサーバー + Flash Player/AIR これを用いた配信ソリュー ションは要求が厳しい米国 スタジオコンテンツの配信米国スタジオなどが求める厳 に用いられている格なコンテンツ保護 Flash Access + Flash Player/AIR多くの権利者が納得 ポイント!するコンテンツ保護 Flash Media Server + Flash Player/AIR (RTMPE) HTML5 Videoにおいて コンテンツ保護策は まったく存在しないコンテンツ保護なし Flash Media Server Apache etc., + Flash Player/AIR + HTML5 (HTTP/RTMP) (HTTP)© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 22
  23. 23. iOSにおけるコンテンツ保護最も厳格なコンテンツ保護(出力制御など) Flash Access + Flash Player/AIR米国スタジオなどが求める厳 HLS + AES-128格なコンテンツ保護 Flash Access 暗号化では納得しない + Flash Player/AIR 権利者も少なくない ので注意が必要多くの権利者が納得するコンテンツ保護 Flash Media Server HLS + AES-128 + Flash Player/AIR (RTMPE) + Mobile Safari/Appsコンテンツ保護なし Flash Media Server Apache etc., + Flash Player/AIR + HTML5 (HTTP/RTMP) (HTTP)© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 23
  24. 24. オンラインビデオ配信のマルチデバイス対応© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential.
  25. 25. いまだオンラインビデオ配信の 大部分を占めるPCでは、 普及率とDRMを考慮すると Flashだけでまったく問題ない© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 25
  26. 26. インターネットアクセスの85.4%はPCから© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 26Source: http://en.wikipedia.org/wiki/Usage_share_of_operating_systems
  27. 27. …しかし、スマートフォン・タブレット ユーザーの増加と映像サービスへの 接触機会の増大は大きなビジネスチャンス!© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 27
  28. 28. スマートフォンによる国内動画視聴サービス市場規模の推移・予測 (万人) 4500 4000 3500 3000 2500 有料動画 2000 無料動画 1500 1000 500 0 2011 2012 2013 2014 2015 2016 (年度) (予測)© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 28Source: MM総研 (2012.3.22) http://bit.ly/Nq0LO4
  29. 29. …さらにもうすぐ来るとされる スマートTV時代!© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 29
  30. 30. 市場:「PCだけ」から「PC+スマホ・タブレット」さらにその先へ PC +スマホ・タブ PC +ゲーム機・TV +スマホ・タブ PC いまここ。© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 30
  31. 31. 対応が急がれますね!© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 31
  32. 32. その通り。ただ目下の急務は iPhone/iPad対応なのでは?© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 32
  33. 33. 国内VoDサービスのiPhone/iPad対応* 2011年5月から iOS対応 2012年4月から iOS対応© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 33*どちらのサービスも2010年8月のFlash Player 10.1 for Androidリリースと同時にAndroid OS 2.2以降対応済み
  34. 34. 某国内サービスのiOS対応、成功のカギはFlash Media Server 4.5 注目ポイント ターゲット環境が iPhone/iPad 複数でも (Mobile Safari) ファイルは ひとつ オンデマンドで HLS化+AES-128bit 暗号化 (Protected HLS) 映像ファイル Flash Media (H.264平文) Server 4.5 RTMPE 暗号化 ストリーミング アダプティブ ビットレート PC/Android* 対応 (Browser)© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 34* Android版Flash PlayerはAndroid OS 5.0 (Jelly Bean) 以降に対応しない。AIR for Android (アプリ) はRTMPE再生可能。
  35. 35. はいFMSで解決〜終了っ。© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 35
  36. 36. Flash Media Server = シングルインフラで全方位配信© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 36Source: http://en.wikipedia.org/wiki/Usage_share_of_operating_systems
  37. 37. Flash Media Serverのしくみと使いかた© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential.
  38. 38. これらすべてFlash Media Serverを使った配信です YouTube Live Ustream Radiko バンダイチャンネル Hulu NHKオンデマンド ニコニコ生放送 らじる★らじる© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 38
  39. 39. Flash Media Serverのデプロイメント On Premise Cloud CDN Platform 注目!© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 39
  40. 40. Flash Media Server 4.5:VoDワークフロー PHLS1 (.m3u8/.tu) アダプティブ RTMPE ビットレート 対応 どの PHDS2 (.m4m/.m4f) プロトコルでも コンテンツは保護 されている© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 401 Protected HTTP Live Streaming (AES-128bit暗号化) Protected HTTP Dynamic Streaming (Adobe Access暗号化) 2
  41. 41. Flash Media Server 4.5:Liveワークフロー Adobe Media Live Encoder PHLS1 (.m3u8/.tu) (無償) RTMP アダプティブ RTMPE ビットレート 対応 IP Multicast どの PHDS2 (.m4m/.m4f) プロトコルでも コンテンツは保護 RTMFP (P2P) されている© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 411 Protected HTTP Live Streaming (AES-128bit暗号化) Protected HTTP Dynamic Streaming (Adobe Access暗号化) 2
  42. 42. で、結局オンラインビデオ配信はこれからどうなるの?© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential.
  43. 43. 結論:未来はこうなる デスクトップ デバイス乱立 拡大期 1997〜 デスクトップ二強 デバイス統一 黎明期 AAXS & AMS© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 43
  44. 44. Flash Media Serverのロードマップ 名前が Adobe Media Serverに 変わります 現在 2012夏 近い将来 将来 Flash Media Adobe Media ゲーム機器や MPEG-DASH等 Server 4.5で Server 5でより スマートTVへの 標準技術を基盤に iOS向けPHLS* 強固なコンテンツ 対応 マルチデバイス を実現 保護をiOSに 対応とシングル 提供 (要アプリ) DRMを継続提供© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 44* Protected HTTP Live Streaming (AES-128bit暗号化)
  45. 45. © 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential.
  46. 46. Photos credits  p16 yellowblade67 http://www.flickr.com/photos/33427671@N06/ Mike Beard http://www.flickr.com/photos/mikebaird/ Rob Boudon http://www.flickr.com/photos/robboudon/ Frédéric Bisson http://www.flickr.com/photos/zigazou76/ Tomislav Medak http://www.flickr.com/photos/tomislavmedak/  p21 Kevin Dooley http://www.flickr.com/photos/pagedooley/ Anderson Mancini http://www.flickr.com/photos/ektogamat/ Andrew Magill http://www.flickr.com/photos/amagill/© 2012 Adobe Systems Incorporated. All Rights Reserved. Adobe Confidential. 46

×
