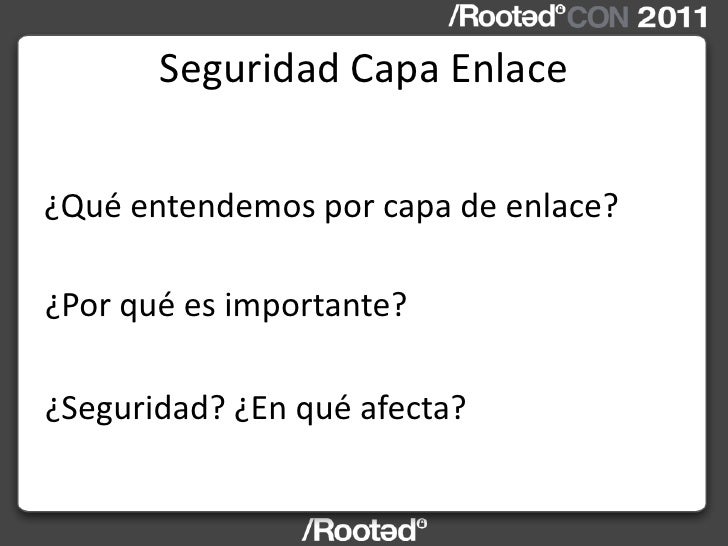

Seguridad Capa Enlace¿Qué entendemos por capa de enlace?¿Por qué es importante?¿Seguridad? ¿En qué afecta?
Introducción• ¿Según el FBI el 80% de los ataques provienen del interior de  la organización.• 99% de los puertos de las r...
Capa de enlace
Capa de enlace
Capa       Protocolo                      Funcionalidad                       Unidad de                        Ejemplos   ...
Capa de enlaceTopologías simples     Anillo          Estrella   Bus   MallaDispositivos• HUB• Switch• Bridge
Ataques Capa de enlace• Los switchs guardan las asociaciones MAC-Puerto e  información de VLAN a medida que las “aprenden”...
Erase una vez…Multiples direccionamientos lógicos
Erase una vez…interface Vlan1234 ip address 10.0.0.254 255.255.255.0 secondary ip address 10.139.15.1 255.255.255.252 seco...
Erase una vez…Tráfico heterogéneo
Erase una vez…Protocolos mal configurados
Erase una vez…Multiples direccionamientos lógicosTráfico heterogéneoProtocolos mal configurados
Hoy día…Topologíascomplejas• Conectividadheterogénea• Distanciamientofísico y lógico• Demasiadaconmutación
Hoy día…• Ampliación de funcionalidades• Especialización del hardware
Riesgos y amenazasClasificación   • Implementación   • Diseño de protocolo
ARPInconvenientes  • Mensajes anónimos  • ARPs gratuitos  • Inundación de Vlan  • Respuestas ARP unicast
ARPAtaques  • Denegación de Servicio  • Robar puertos  • Espiar tráfico  • Ataques MITM
ARPSoluciones  • Activar ip arp inspection  • Cifrar tráfico  • Activar port security  • Activar macsec  • Modo PARANOIC
STPInconvenientes  • Menajes anónimos  • No hay chequeos  • No hay balanceo de carga  • Convergencia lenta
STPAtaques  • Denegación de Servicio  • Espiar tráfico  • Bypass de equipos  • Ataques MITM
STPSoluciones  • Activar bpdu / root / loop guard  • Activar portfast  • Activar etherchannel guard  • Activar bpdu filter...
VTPInconvenientes  • Menajes anónimos  • No hay chequeos
VTPAtaques  • Denegación de Servicio  • Crear, borrar, modificar Vlanes  • Reconfigurar Vlanes de otros switches
VTPSoluciones  • Activar hashing md5  • En entornos pequeños, no usar VTP
DHCPInconvenientes  • Cualquiera puede ser servidor DHCP  • Sin cifrar
DHCPAtaques  • Denegación de Servicio  • Forzar un cambio de IP  • Levantar un servidor DHCP
DHCPSoluciones  • Filtrar por mac  • Activar ip dhcp snooping
RedundanciaInconvenientes  • Falsas apariencias  • MACs cantosas            HSRP: 00-00-0c-07-ac-xx       VRRP/CARP: 00-00...
RedundanciaAtaques  • Denegación de Servicio  • Forzar equipo activo / master
RedundanciaSoluciones  • ¿Cifrar? ¿IPSEC? ¿Autenticar?  • Cambiar MAC  • Activar 802.1x  • Controlar el acceso al medio
DTP / Vlan TaggingInconvenientes  • DTP activo por defecto  • No descarta tags
DTP / Vlan TaggingAtaques  • Crear trunks  • Saltar de VLAN
DTP / Vlan TaggingSoluciones  • Desactivar negociación DTP  • Activar VRF  • ¡No usar vlan 1 para nada!  • Desactivar puer...
CDPInconvenientes  • Menajes anónimos  • Sin cifrar
CDPAtaques  • Obtención de información  • DoS (B.O. Fx)  • Crear dispositivos virtuales
CDPSoluciones  • Desactivar CDP  • Limitar CDP a redes de gestión
802.1x / EAPInconvenientes  • Gran despliegue de infraestructura  • Solo autentica al iniciar la conexión  • Afecta a la e...
802.1x / EAPAtaques  • Denegación de Servicio  • Shadow host  • EAP-LEAP
802.1x / EAPSoluciones  • EAP-PEAP o EAP-TTLS  • Cisco MAB  • OpenSEA
PVLAN
MPLS / VRFInconvenientes  • Ninguno.
MPLS / VRFAtaques  • Revelación de etiquetas o rutas  • Inyección de etiquetas  • Modificación de rutas  • Protocolos exte...
MPLS / VRFSoluciones  • Configuración adecuada
Cisco IOSInconvenientes  • Arquitectura rudi  • Código inseguro  • Imagen firmware  • Ejecución de código
Cisco IOSAtaques  • Cambiar configuración  • Ganar acceso privilegiado (enable)  • Matar procesos (autenticación, logging)...
Cisco IOSSoluciones  • Evitar obsolescencia  • Gestión proactiva de la plataforma  • Controlar imagen exterior
Anexo I :: Referencias• Documentación técnicaSecuring Layer 2 in LAN (Altunbasak, Krasser, Owen, Grimminger, Huth y Sokol)...
Anexo I :: Referencias• Documentación técnicaFun with Ethernet switches (Sean Connery)http://www.blackhat.com/presentation...
Anexo I :: Referencias• Documentación técnicaUnderstanding, Preventing, and Defending Against Layer 2 Attacks (Yusuf Bhaij...
Anexo I :: Referencias• HerramientasMausezahn (Herbert Haas)http://www.perihel.at/sec/mzYersinia (Slayer y Tomac)http://ww...
Anexo I :: Referencias• HerramientasEttercap (Alor y Naga)http://ettercap.sf.netGuillermo Marro, SeclabSToP y stormDsniff ...
