  • Carte de la zone d’étude : Fezna-Jorf-Hannabou
  • Transcript

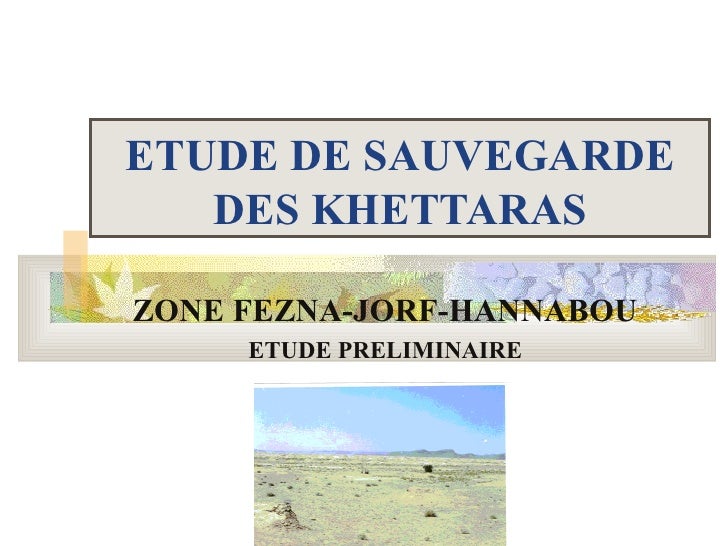

    • 1. ETUDE DE SAUVEGARDE DES KHETTARASZONE FEZNA-JORF-HANNABOU ETUDE PRELIMINAIRE
    • 2. PLAN DE L’EXPOSE CARACTERISTIQUES DE LA ZONE D’ETUDE METHODOLOGIE DE L’ETUDE APERCU SUR LE SYSTEME KHETTARA GEOLOGIE ET HYDROGEOLOGIE DE LA ZONE TECHNIQUES D’AMENAGEMENT DES KHATTARAS PROPOSITIONS DE SAUVEGARDE DES KHETTARAS
    • 3. CARACTERISTIQUES DE LA ZONE D’ETUDE
    • 4. Carte de la zone d’étude : Fezna-Jorf-Hannabou
    • 5. Climatologie Pluviométrie moyenne annuelle ne dépassant pas 100 mman; Deux saisons humides : Automne et Printemps Température moyenne annuelle de 28 °C, avec un maximum de 42°C en Juillet et un minima de 2°C en Janvier Évaporation Moyenne annuelle d’environ 2.200 mman. CLIMAT SAHARIEN A HIVER FROID
    • 6. Pédologie Classe I : 863 ha; Classe II : 2.377 ha Classe IV : 780 ha SAU : 4.020 ha La texture des sols est généralement équilibrée à limoneuse; Les sols sont salins.
    • 7. Hydrologie Oued Gheris (110 Mm3an); Affluent El Batha longeant la palmeraie de Jorf; Affluent Hnich et Ougnat traversant le glacis quaternaire des khettaras Quatre barrages de dérivation dérivant 42 m3s, soit un apport annuel de 20 Mm3an. 60 khettaras dont 20 sont fonctionnelles; Plus de 200 stations de pompage dont 6 collectives
    • 8. Méthodologie de l’étude Etude bibliographique; Inventaire de toutes les 60 khettaras et interview (A.E.L.C.D, CMV 717, Subd SER); Inventaire de 197 stations de pompage (Subd SGRID); Suivi de la piézomètrie de la nappe; Mesure des débits des khettaras; Mesure de la salinité des khettaras.
    • 9. APERCU SUR LE SYSTEME DE MOBILISATION DES EAUX SOUTERRAINES LES KHETTARAS
    • 10. Zone d’action ORMVA-TF Nombre total des khettaras : 570; Nombre khettara fonction : 170 Longueur totale : 2.900 km; Superficie totale dominée : 16.500 ha Superficie irriguée : 3.500 ha; Volume des eaux dérivés : 90 Mm3an
    • 11. Zone Erfoud-Rissani Zone Nbre Nbre Longueur Débit (ls) Sup Sup total fonct (km) Dominée irriguée (ha) (ha)Fezna-Jorf- 60 20 416 123 4.042 421HannabouSifa Rissani 58 20 380 85 2.730 210 TaouzAlnif M’Cissi 101 37 374 88 3.730 229 Hsia Total 218 77 1.170 296 10.502 860 35 % des khettaras sont uniquement fonctionnelles 8 % de la superficie dominée est irriguée
    • 12. Principe généralCe mode est adopté quand : La nappe phréatique n’est pas trop profonde; Le sol à une pente suffisante pour pouvoir dominer les terrains à irriguer; Le périmètre se trouve en contrebas de la zone de captage.On distingue : Khettaras en bordure de reliefs (Zone Alnif); Khettaras de vallée (Zone Jorf).
    • 13. Caractéristiques des oasis irriguées par les khettaras Climat aride présaharien à pluie rare; Terre abondante et fertile; Main d’œuvre laborieuse et abondante; Sources en eaux superficielles limitées; Système ancestral de gestion: esprit communautaire de la Jmaa.
    • 14. Intérêts et avantages Rôle social : constitue la source d’eau potable de plusieurs ksours; Frais de fonctionnement moins onéreux que d’autres systèmes ; Réduit l’effet de l’irrégularité du climat : complémentarité avec les eaux de crues; Equipement à caractère collectif Évite la surexploitation de la nappe; Valeur agricole importante : 1 Mm3an permet de faire vivre 15 habitantha irriguée
    • 15. Inconvénients Creusement fait appel à une importante masse salariale; Création : travail artistique et empirique; Fonctionnement dépend énormément de la recharge de la nappe : irrégularité annuelle des superficies irriguées et des rendements des cultures; Pertes énormes par infiltration (30 à 70 %); Très longe : coût d’aménagement très élevé.
    • 16. Situation des khettaras de Jorf
    • 17. Evolution du nombre des khettaras fonctionnelles 70 60 50 40Nbre Khet 30 fonct 20 . 10 0 Année 36 52 56 60 64 84 88 92 96 00 28 32 40 44 48 68 72 76 80 19 19 19 19 19 19 19 19 19 19 20 19 19 19 19 19 19 19 19 Nombre Khettaras fonctionnelles Evolution du débit des khettaras 600 500 400 300bit 200Dés()l/ 100 0 1900 1939 1949 1960 1968 1971 1981 1984 1990 1993 2000 Année Débit
    • 18. GEOLOGIE ET HYDROGEOLOGIEDE LA ZONE D’ETUDE
    • 19. GéologieConstitué de deux éléments nettement distincts : Un socle primaire plissé; Un recouvrement alluvionnaire quaternaire
    • 20. Stratigraphie du Quaternaire
    • 21. Hydrodynamique de la nappe1- Caractéristiques de la nappe Étendue : 150 km²; Gradient hydraulique : 2 %0 Débit moyen : 200 ls; Réserve : 20 – 50 Mm3 La nappe coule dans les formations plioquaternaires à base de conglomérats et d’alluvions; La forme de la nappe est convexe
    • 22. EVOLUTION DU NIVEAU PIEZOMETRIQUE AU NIVEAU DE LA ZONE DE JORFProfondeur (en m ) 26,00 24,00 22,00 El Ghouard 20,00 El Achouria 18,00 O, Ghanem 16,00 El Ghafouli 14,00 Ben Jbilat 12,00 Laksibat 10,00 Hannabou 8,00 Moyenne 6,00 4,00 2,00 0,00 Date 18 /95 18 /95 18 /95 18 /96 18 /96 18 /96 18 /97 18 /97 18 /97 18 /98 18 /98 18 /98 18 /99 18 /99 18 /99 18 /00 18 /00 00 9/ 1 9 1 9 1 5 9 1 5 9 1 5 5 5 9 1 5 /0 /0 /0 /0 /0 /0 /0 /0 /0 /0 /0 /0 /0 /0 /0 /0 /0 /0 18
    • 23. Salinité des eaux des khettars (2000)N° labo Zone Nom Salinité (gl) CE (mhcm) Classe CE Moyenne 38 Jorf Lambarkia 1.77 2.47 C4 2.99 47 Souihla 2.88 4.03 C4 C4 56 Aissaouiya 1.72 2.40 C4 57 Saidia 1.57 2.19 C3 41 Mounkar La²mbarkia 2.83 3.96 C4 2.46 a C4 48 Lahloua 1.72 2.40 C4 55 Aissaouiya 2.84 3.97 C4 43 Bouya Jdida 1.77 2.47 C4 2.43 54 Kdima 1.72 2.40 C4 C4 42 Krair Jdida 1.71 2.39 C4 2.39 50 Kdima 1.72 2.40 C4 C4 40 Oustania 1.78 2.49 C4 2.47 44 Khtitira 1.42 1.98 C3 C4 45 Alouiya 1.78 2.49 C4 46 Mostaphia 1.77 2.47 C4 49 Fougania 1.82 2.54 C4 51 Sayed 1.88 2.78 C4 52 Kdima 1.74 2.43 C4 53 Lagrinia 1.83 2.56 C4 Moyenne 1.95 2.73 C4 2.73 , C4
    • 24. Bilan de la nappe de Jorf Actif Quantité Passif Quantité (Mm3) (Mm3)Ecoulement 12.2 Ecoulement aval 11.0souterrain amontInfiltrations des 02.2 Prélévements 11.7eaux de crues - Pompage 08.0 - Khettaras 03.7Infiltrataions par 11.0 Emergences 00.5épandageInfiltrataions de - Evapotranspiration 02.2pluieTOTAL 25.4 Mm3 Total 25.4 Mm3
    • 25. Facteurs dalimentation de la nappe phréatique Fezna-Jorf-Hannabou 43% 48% 9% Ecoulement souterrain Inf iltrations eaux de crues Inf iltrations épandage Débouchés des eaux de la nappe Fezna-Jorf-Hannabou 2% 9% 43% 31% 15%Ecoulement av al Prélèv ements khettaras Prélèv ements SPEmergences Ev apotranspiration
    • 26. Situation actuelle
    • 27. TECHNIQUES DEREHABILITATION DES KHETTARAS
    • 28. Problèmes posés Nombre excessive de stations de pompage (197 stations); Rabattement de la nappe (effet de la sécheresse); Effondrement et éboulement des galeries; Ensablement des galeries et des périmètres irriguées; Mauvais reprofilage des galeries; Pertes énormes par infiltration (30 – 70 %) Diminution de l’efficience et de l’efficacité de la khettara Délaissement et Exode rural
    • 29. Techniques traditionnelles Se basent sur l’empirisme des agriculteurs; Fait appel à des moyens traditionnelles et rudimentaires; Généralement, utilisation de la pierre sèche ou du mortier bâtard pour le revêtement et des feuillets ou des feuilles de palme pour la couverture;
    • 30. Techniques mixtes Techniques adaptés à l’empirisme des agriculteurs; Revêtement en béton ordinaire ou en maçonnerie de moellons; Couverture en feuillets avec une couche superficielle de mortier de ciment; Construction radier en blocage et béton ordinaire
    • 31. Techniques modernes Maîtrise des données de base (levés topo, mesure de débit, étude géologique et géomorphologique,…); Revêtement en béton ordinaire ou en béton armé avec coffrages métalliques; Couverture en béton armé Galerie à forme voûtée, trapézoïdale ou demi-circulaire
    • 32. PROPOSITIONS ENVISAGEES
    • 33. Propositions Construction des barrages collinaires sur Oued El Batha et sur oued Ougnat; Réhabilitation des barrages de dérivation et des réseaux d’épandage; Édification des bassins d’accumulation sur Oued Hnich; Limitation du nombre de stations de pompage individuelles; Réhabilitation des galeries, des regards et des réseaux d’irrigation.
    • 34. Conclusion Situation précaire des khettaras Sécheresse , surexploitation 35 % des khettaras fonctionnelles; 8 % de la superficie dominée est irriguée;Situation socio-économique en dégradation Patrimoine à sauvegarder Objet de la mission JICA en cours
    • 35. Reommandations Approfondir davantage les études hydrogélogiques (simulation de la nappe et des eaux de crues) en collaboration avec la mission JICA et les universités; Sauvegarder ce patrimoine par restauration des systèmes d’alimentation de la nappe; Sensibiliser les expoitants à propos des techniques d’économie d’eau; Renforcer les AUEAs relatives aux khettaras et eaux de crues Faire appel au Procédé de “Projet Intégré”
    • 36. MERCIPOUR VOTRE ATTENTION

    ×
