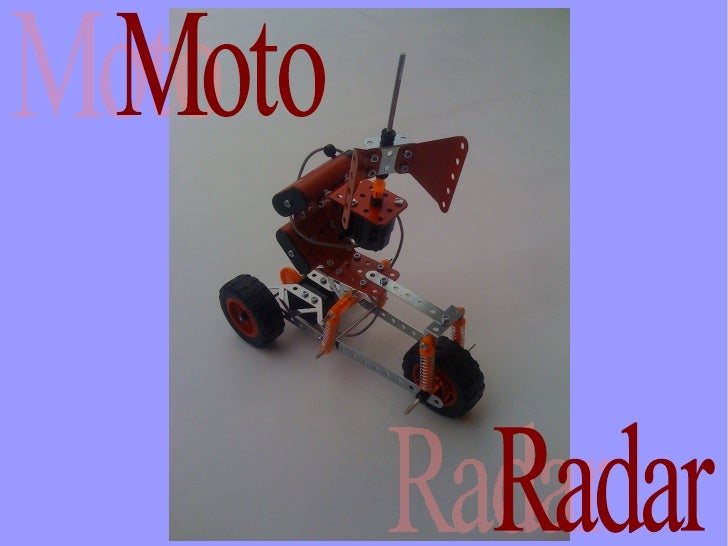

Moto radar

Les pièces utilisées pour laconstruction de la moto-radar

Suite de la liste des pièces utiliséspour la construction de la moto-radar

1) Le Châssis :a) Les roues arrière : On assemble deux roues avec les pièces : A045 et A187.On assemble les pièces A623, une des 2 roues quon a assemblées, A444, A238, A259, A128, A259, A238, A444, la deuxième roue assemblée et A623, sur une barre A315 de 130 mm.

b) Construction de la base & fixation du moteur : Construction de la base : - on assemble des pièces C371 et A202 avec une vis A637 et un boulon A337. Deuxième trou du la Fixation du moteur : pièce C371 avec le premier trou de la pièce - les 4 boulons A337 sont mis dans A202 les deux premiers trous du moteur vers lintérieur de la moto et de chaque côté. Laxe du moteur est vers lextérieurLes bases sont construites et le moteur est fixé. Sur laxe du moteur, on ajoute A025 et A259.

c) Assemblage des roues arrières avec la base et lemoteur : On passe laxe A315 dans la base, aux deuxième trou en partant de larrière (larrière étant du côté de laxe du moteur).Chaque côté de la base passera entre les pièces A444 et A238 assemblésur laxe. Les pièces A128 et A025 semboîtent pour faire avancer la moto.

d) Assemblage de la suspension avant : Lélément A248 est fixé par des boulons A737 aux pièces C372, ces derniers sont reliés à la barre C375 qui porte la roue, fixée par les pièces A623 et A238.

e) Montage de la suspension du milieu : Les pièces A116, A315, C372 sont reliés afin deformer la partie centrale etsupérieur du châssis. Elle supporte le siège de lautomobile. Les pièces A238 et A259 sont reliés à cette partie afin de la resserrer

f) Assemblage des parties : Les différentes parties sont alors assemblées, la base et la partie supérieure sont ainsi reliés avec la roue avant.

2) Le siège, le toit et le radar : a) Assemblage du siège : On assemble 2 pièces A173 avec les vis A637 et les boulons A337. On ajoute la barre A203 au siège en la fixant avec une vis A637 et un boulon A337.

b) Assemblage du toit : Même assemblage pourconstruire le toit que pourla construction du siège. On assemble le toit sur le siège avec deux vis A637 et deux boulons A337.

c) Fixation des piles et dumoteur du radar :On fixe des piles pour le radar, surle toit avec deux vis A637 et deux boulons A337. On fixe le moteur pour le radar, en dessous du toit avec deux vis A637 et deux boulons A337. Sur laxe du moteur, on met la pièce A623.

c) Fixation des piles et du moteur du radar : Derrière le siège, on fixe les piles du moteur du bas avec deux vis A637 et les boulons A337.

c) Construction du radar : Construction du radar : - On fixe les pièces C369 à la pièce A252 par quatre vis A637 et quatre boulons A337. - on passe la barre A428 dans le A252 (trou du milieu). Pour éviter que le radar ne bouge on met de chaque coté du radar une pièce A623.

d) Fixation du radar au siège : On relit la barre A428 (avec le radar) et laxe du moteur grâce à la pièce A313.

e) Assemblage final : Pour finir on assemble les deux partie de la moto- radar : On relie la pièce A173 du siège de chaque côté avec les pièces A126 ( qui sont reliées au suspensions ) par quatre vis A637 et quatre boulons A337.

La Moto Radar a été réalisée par le groupeTechnomecca 3 du collège Pierre-Gilles de Gennes de Petite-Forêt. - Amandine Szczurek -Morgane Dehaudt -Léa Wannepain - Maïté Maillot
