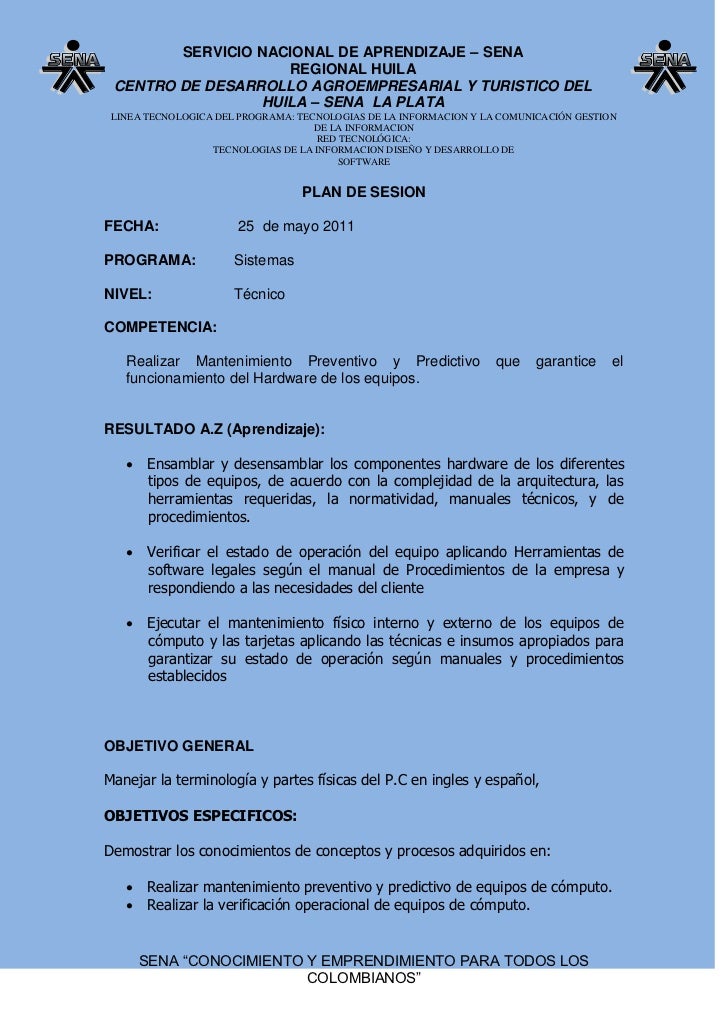

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE PLAN DE SESIONFECHA: 25 de mayo 2011PROGRAMA: SistemasNIVEL: TécnicoCOMPETENCIA: Realizar Mantenimiento Preventivo y Predictivo que garantice el funcionamiento del Hardware de los equipos.RESULTADO A.Z (Aprendizaje):  Ensamblar y desensamblar los componentes hardware de los diferentes tipos de equipos, de acuerdo con la complejidad de la arquitectura, las herramientas requeridas, la normatividad, manuales técnicos, y de procedimientos.  Verificar el estado de operación del equipo aplicando Herramientas de software legales según el manual de Procedimientos de la empresa y respondiendo a las necesidades del cliente  Ejecutar el mantenimiento físico interno y externo de los equipos de cómputo y las tarjetas aplicando las técnicas e insumos apropiados para garantizar su estado de operación según manuales y procedimientos establecidosOBJETIVO GENERALManejar la terminología y partes físicas del P.C en ingles y español,OBJETIVOS ESPECIFICOS:Demostrar los conocimientos de conceptos y procesos adquiridos en:  Realizar mantenimiento preventivo y predictivo de equipos de cómputo.  Realizar la verificación operacional de equipos de cómputo. SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE  Demostrar el uso y aplicación del ingles técnico interpretando manuales de procedimiento del fabricante en equipos de computo, herramientas y componentes para la realización de mantenimientos.DURACION: 10 HorasINSTRUCTOR: Rubén Darío Ramírez CuellarACTIVIDADES Y ESTRATEGIAS PEDAGOGICAS:Señor(a) Aprendiz, para el desarrollo de estas sesiones usted debe contar con lossiguientes recursos necesarios:  Una computadora portátil o de escritorio con navegador Internet Explorer, Opera, Netscape, Mozilla, Herramientas ofimáticas como Word, Power Point, Lector de Archivos PDF o similar, Compresor de archivos Winrar o Similar.  El curso IT Essentials y los diferentes manuales que le brindara el instructor tutor.  Los diferentes trabajos desarrollados en los planes de sesión de este año y el anterior.  Guías de A.Z, actividades y talleres realizados con los instructores que participan en el desarrollo de los demás resultados de A.Z  Laboratorio taller de MANTENIMIENTO DE COMPUTADORES proporcionado por el SENA o en uno particular.  Establecer un grupo de trabajo para socializar y debatir los conceptos, preferiblemente su unidad productiva no mayor o igual cinco personas.  Documentos anexos a este plan de sesión y otros planes entregados anteriormente. (Manuales de mantenimiento, videos de mantenimiento, módulos IT, manuales de procedimiento, etc.) SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWAREACTIVIDAD: Identifique los ítem solicitados en la respectiva imagen y sustentesu función. (Preparar sustentación en ambiente real por unidades productivas)1.Power in Mouse portKeyboard port iii S/PDIF out Parallel port Serial port Four USBSound ports FireWire port Analog video portNetwork port Digital video portS-Video port SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE2.Analog video connector Parallel port connector USB connector Digital Visual Interface (DVI) connector CD drivePentium 4 CPU3.Power supplyPower cordsis underneaththis fanFloppy drive Front ofTwo hard drives caseMotherboardVideo cardSATA data cablesFour memorymodules SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE3 Two PCIe 1x slotsPCIe 16x slot for video cardFan with CPU belowThree standard PCI slotsChipsetFour DIMM slots4 Parallel port FireWire port Network port Six sound ports W. Antenna portS/PDIF port (forcoaxial cable)Mouse portS/PDIF port (for optical cable) Four USB port Key board port SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE4.DIMMThree empty DIMM slots5.Serial ATA cablePower cord SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE6.IDE cable going to CD-ROM driveSecondary IDE connectorPrimary IDE connectorIDE cable going tohard driveTwo 40-pin IDE cablesConnection for a seconddevice on this cableHard driveCD-ROM drive SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE 10. CD-ROM driveSecondary IDE cable Hard drivePrimary IDE cable Unused connection forBoth cables connectedto motherboard7.Hard drivePower supplyPower connected SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE8.CD-ROM driveIDE cablePower cord9.SD slot in cameraSD card10.Floppy drive connectorSecondary IDE connectorPrimary IDE connector SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE11.Floppy drive data cableTwo possible connectionsfor another floppy driveConnection for power cord12.One bus lineBottom of theCPU socket SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE17.Pins on connector edgeof expansion cardPCI slotBus lines18.PCI slotsAGP slot forvideo cardCPU with fanon topFour slotsfor RAMDriveConnectorsPower supplyConnectionCMOS battery SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE19.FrontPanelAirVentsRear exhaustFanHeat sink overProcessorEncasementto direct airflowover heat sinkFront intakefan is behindthis grid20.Five PCI slotsAudio connectorto CD driveAGP slotCPU auxiliarypower connectorPower connectorfor CPU fanBracket for CPU coolerPentium 4 processorExtra USB connectorsSerial ATA connector for HDDExhaust fan powerTwo IDE connectorsP1 power connectorGroup of pins forLED connectors SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE21.Serial ATApower connectorSerial ATAhard driveSerial ATAdata connectorLegacy powerConnectorJumper bankset at factoryParallel ATAhard drive40-pin dataConnector4-pin powerConnectorJumper bank formaster/slavesettings22.Emergencyeject holeAnalog audioConnectorPower in40-pin EIDEConnectionMaster/slavejumper settingfor IDEconfigurationDigital audioconnector SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE22.Motherboardcrystal generatesthe system clock23.Modem cardPCI slotMotherboardPhone line ports SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE24.Video card in PCIe 16 slotModem card in PCI slotWireless networkCard in PCI slotThree empty PCI slots25.Three video portsTwo modem portsWireless antena SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE26.Cooling fanHeat sinkTab used to stabilize thecardPCI Express x16Connector 15-pinanalogy video portTV-out connectorDigital video port27.Coin batteryFirmware chip28.NeutralHotGround SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE29.Four screwHolesOn/off switchVoltageSelector switch30.Cable ties Network cable testers AC ground tester Multimeter SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE31.Socket LGA1366,X58 North Bridge,South Bridge,PCIe x16 slots for twovideo cards,Four DDR3 DIMMslots32.Two PCIe x16 slots PCIe x4 slot Conventional PCI slot Two PCIe x1slots SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE33.Game port FireWire port Two USB ports Serial port34.Spacer installedSpacer not installedHole in motherboard forscrew to attach board tospacer35.ActuatorDrive spindlePlatters or disksRead-write head SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”

SERVICIO NACIONAL DE APRENDIZAJE – SENA REGIONAL HUILA CENTRO DE DESARROLLO AGROEMPRESARIAL Y TURISTICO DEL HUILA – SENA LA PLATA LINEA TECNOLOGICA DEL PROGRAMA: TECNOLOGIAS DE LA INFORMACION Y LA COMUNICACIÓN GESTION DE LA INFORMACION RED TECNOLÓGICA: TECNOLOGIAS DE LA INFORMACION DISEÑO Y DESARROLLO DE SOFTWARE36.Regular IDE connectorsSerial ATA connectorsRAID IDE connectorsPunto dos: (Para sustentar en el aula de formación)Identifique los elementos en el diagrama de la tarjeta madre 770 Xtrem ysustente su funcionalidad. (Abrir el archivo PDF manual de la tarjetamadre 770 Xtrem y ubicarse en la pagina 10 y 11) EVIDENCIAS REQUERIDASPresentar el desarrollo de la actividad al final de la sesión con su nombre, formación ycódigo de ficha. Preparar sustentaciónRUBEN DARIO RAMIREZ CUELLAR Instructor TELEINFORMATICA SENA - C.D.A.T.HLo suficiente es la abundancia del sabio!!!iiiii SENA “CONOCIMIENTO Y EMPRENDIMIENTO PARA TODOS LOS COLOMBIANOS”
