    C:\Documents And Settings\Eigenaar\Bureaublad\Biomechles1 C:\Documents And Settings\Eigenaar\Bureaublad\Biomechles1 Presentation Transcript

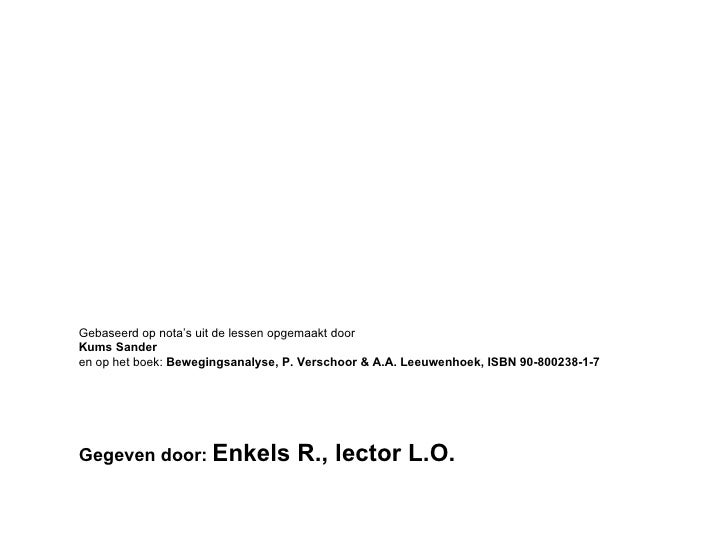

    • Gebaseerd op nota’s uit de lessen opgemaakt door Kums Sander en op het boek: Bewegingsanalyse, P. Verschoor & A.A. Leeuwenhoek, ISBN 90-800238-1-7 Gegeven door: Enkels R., lector L.O.
    • Inhoud
      • inleiding
      • vectoren
      • kracht en zwaartekracht
      • werking op een schijf met nagel
      • zwaartepunt
      • momentkracht
      • driehoeksmeting
      • druk op handen
      • resultante
      • deelzwaartepunten
      • bewegingen
      • rechtlijnige beweging
        • eenparige beweging
        • eenparig versnelde beweging
        • eenparig vertraagde beweging
      • wetten van newton
        • traagheidsprincipe
        • onafhankelijkheidsprincipe
        • actie-reactie principe
      • arbeid
      • potentiële en kinetische energie
        • potentiële energie
        • kinetische energie
        • wet van behoud van energie
      • arbeid = kinetische energie
      • verschillen in tijd
      • beginsnelheid bepalen
      • horizontale afstand kogel berekenen
    • Inhoud
      • evenwicht
        • indifferent evenwicht
        • stabiel evenwicht
        • labiel evenwicht
        • metastabiel evenwicht
      • koppel
      • toepassing windsurfen
      • biljarteffect
      • power
      • impuls
      • cirkelbeweging
      • centripetale kracht
      • centrifugale kracht
      • spierwerking
      • mono-articulair
      • bi - en pluri-articulair
      • gesloten kinetische keten
      • extra informatie
      • kinetische keten
      • open kinetische keten
      • gesloten kinetische keten
      • paradoxale werking
      • articulaire spieren
    • Inleiding
      • Biomechanica:
      • dat deel van de mechanica dat zich bezig houdt met
      • de menselijke houdingen en bewegingen.
      • Bij de keuze van de stof hebben wij ons beperkt tot
      • de gebieden, die belangrijk zijn voor de analyse van
      • bewegingstechnieken in de sport en de lichamelijke
      • opvoeding 1
      • 1 Bewegingsanalyse, P. Verschoor & A.A. Leeuwenhoek, ISBN 90-800238-1-7, p 1
    • Vectoren: def, eign, optellen
      • Definitie:
      • Vectoren of vectorgrootheden hebben :
      • - een richting
      • - een aangrijpingspunt
      • - een zin
      • - grootte
      •  krachten, snelheden, versnellingen, impuls, …
    • a b R Eigenschappen Optellen van vectoren
    • Vectoren: toepassing
      • Zo kan men de spiersamentrekking met
      • vectoren aanduiden :
      • - grootte ? |A| = |B|
      • - aangrijpingspunt = ?
      • - zin = ?
      • - richting = ?
    • Vectoren
      • krachten :
      • F = m . a Fz = m . g
      •  versnelling  veldsterkte
      • versnelling door aantrekking van aarde
      •  
      • kracht zwaartekracht
      • m = massa
      • g = 10 m/s² (9,81m/s²)
      • eenheid van kracht is : Newton (N)
    • Vectoren
      • Vectoren kunnen we niet zonder meer
      • optellen, we moeten ze samenstellen tot één
      • resulterende vector via parallellogram-
      • constructie.
      •  krachten, snelheden, versnellingen, impuls, …
    • Vectoren
      • R  resultante
      • Krachtenparallellogram 
      • de overstaande zijden zijn:
      • - even lang
      • - evenwijdig
      • F 1 en F 2 vormen R 1
      • R 1 en F 3 vormen R 2
      • R 2 is de resultante van de 3 krachten
      F 1 F 3 F 2 R 1 R 2
    • Vectoren
      • Toepassing 1
      • spieren  vb Deltaspier
      • De richting van de beweging is afhankelijk van de sterkte van
      • de spiervezels.
      • vb een armbeweging: anteflexie
      •  de voorste spiervezels
      • trekken sterker samen
      pees spiervezels R
    • Vectoren
      • Toepassing 2
      •  een boot wordt getrokken door 2 paarden aan weerszijde van het kanaal :
    • Vectoren punt boot trekkracht paard trekkracht paard afdrijvende component afdrijvende component voorttrekkende component (2x) voorttrekkende component
    • Vectoren: bij een cirkelvormige beweging
      • Werking op een schijf met een nagel in het
      • midden :
      • kracht die aangrijpt op cirkelvormige beweging moet gesplitst worden in
      • een radiale en een tangentiële component
    • Vectoren S rad. component tang. component
      • Radiale component:
      • Volgens de radius (straal)
      • Trek- of duwkracht
      • Tangentiële component:
      • Volgens de rich van de raaklijn
      • rotatie
    • Vectoren
      • werking 1
      S rad. component tang. component
    • Vectoren
      • werking 2
      S rad. component tang. component
    • Vectoren
      • Hoe teken (zoek) ik de draaikracht en de duwende (of trekkende) kracht op het rotatiepunt van een schijf?
      • STAPPEN:
        • werklijn tekenen door het middel- en aangrijpingspunt
        • loodrechte tekenen op 1e werklijn, door het aangrijpingspunt
        • teken krachtenparallellogram
      •  2x de evenwijdige van de werklijnen teken
      • door het uiteinde van F
      • F tan zorgt voor rotatie
      • F rad zorgt voor trekken of duwen
    • Vectoren
      • Bijzonder geval 1
      S rad. component
    • Vectoren
      • Bijzonder geval 2
      S tang. component
    • Vectoren
      • Bijzonder geval 1 :
      • Als er geen F tan is, dan is er GEEN ROTATIE
      •  F rad is maximaal
      • Bijzonder geval 2 :
      • Als er geen F rad is, dan is er GEEN TREK- / DUWKRACHT
      •  F tan is maximaal
    • Vectoren
      • Zwaartekracht bij de mens (opstaande pos.) :
      • grijpt aan thv het promontorium
      • (tussen de lumbale wervel 5 en het os sacrum)
    • Evenwicht van een voorwerp: moment
      • Voorbeeld
      • Gegeven :
      • F 1 = 30 N
      • m = 3 kg
      •  F zk = m . g = 3 . 10 = 30 N
      •  F 1 = F zk
      • Gevraagd :
      • Zal de staaf stilhangen of roteren?
      •  Het berekenen van hun MOMENTEN geeft ons de uitkomst.
    • Vectoren
      • Voorbeeld
      F z F 1 S tan. component tan. component rad. component rad. component
    • Vectoren
      • rotatie (geen evenwicht) 
      • moment van een kracht =
      • de kracht . de loodrechte afstand tss
      • (de werklijn van) de krachtvector en het rotatiepunt
      •  F . d = M F
      • => N . m = Joule (J)
      S F 1 F 2 d1 d2
    • Driehoeksmeting
      • Ter herhaling :
      • SOS sin α =
      • CAS cos α =
      • TOA tan α =
      • =
      aanliggende rechthoekszijde cos α schuine zijde aanliggende rechthoekszijde sin α overstaande rechthoekszijde schuine zijde overstaande rechthoekszijde
    • Driehoeksmeting
      • ten opzichte van hoek A :
      • Enkel in een rechthoekige driehoek kan je sin, cos en tan gebruiken !!!
      • - overstaande rechthoekszijde  a
      • - aanliggende rechthoekszijde  c
      • - schuine zijde  b
      A b c a
