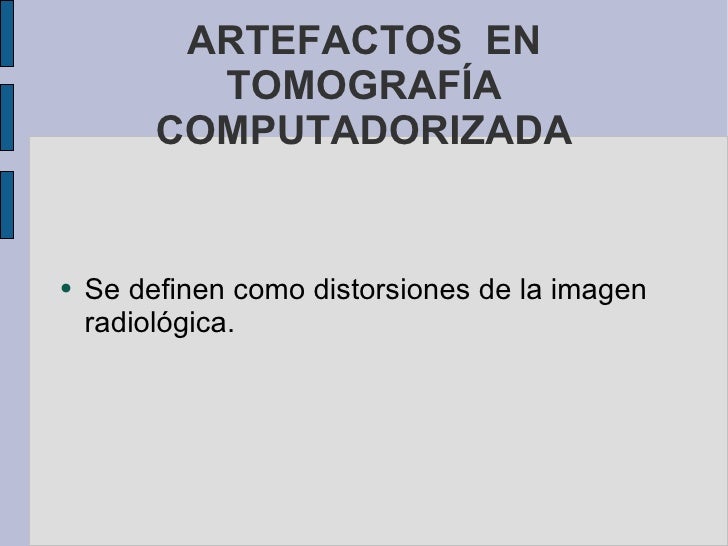

ARTEFACTOS EN TOMOGRAFÍA COMPUTADORIZADA
Se definen como distorsiones de la imagen radiológica.
MANIFESTACIONES - Rayas. - Ruido. - Distorsión de la arquitectura esperada
CLASIFICACIÓN -Físicos - Cinéticos - Debidos a problemas técnicos
FÍSICOS Debidos al comportamiento del haz de rayos x al atravesar las estructuras corporales.
TIPOS - Endurecimiento del haz. - volumen parcial. Bajo muestreo.
ENDURECIMIENTO DEL HAZ Sucede cuando el haz de Rx atraviesa estructuras densas que “filtran” los rayos menos energéticos. Se manifiesta por la aparición de lineas negras al no coincidir las lecturas realizadas por distintos detectores
FUNDAMENTOS
CORRECCIÓN - Endurecer previamente el haz mediante filtración - Corrección mediante software adecuado - Posicionar adecuadamente al paciente
IMAGÉNES CORREGIDAS
VOLUMEN PARCIAL Aparece cuando un voxel es ocupado parcialmente por estructuras de distinta densidad radiológica. El ordenador hace la media de ellas apareciendo densidades que no existen en el voxel.
IMAGEN VOLUMEN PARCIAL
Las zonas con tejidos de muy diferente densidad, como la base del cráneo, son típicas para la aparición de este artefacto.
BAJO MUESTREO
Producido por información insuficiente para poder reconstruir la imagen.
Se soluciona parcialmente reduciendo colimación y velocidad de rotación del tubo.
MECANISMO DE PRODUCCIÓN
ARTEFACTOS CINÉTICOS
Pueden ser debidos a movimientos del paciente o del sistema.
Los más frecuentes son debidos a movimientos del paciente.
EFECTO DEBIDO A MOVIMIENTO EN IMÁGENES TC
CORRECCIÓN DEL ARTEFACTO
Inmovilización del paciente.
Reducir el tiempo de barrido y exposición
Sincronizar el disparo con la sístole cardíaca.
ARTEFACTOS DE ORIGEN TÉCNICO
Debidos al propio equipo de adquisición de imágenes.
Se manifiestan como anillos o vibraciones
CLASIFICACIÓN
Artefacto en remolino
Artefacto “cebra”
ARTEFACTO EN “REMOLINO”
Producido por un mayor número de detectores que se “cortan” en cada rotación del tubo.
IMAGEN EN “REMOLINO”
ARTEFACTO “CEBRA”
Producido al adquirir imágenes con gran cantidad de ruido y reconstruirlas posteriormente
IMAGEN DE ARTEFACTO “CEBRA”
OTROS ARTEFACTOS
Efecto Cone Beam
Efecto Stair-Step
EFECTO CONE-BEAM
Producido por un aumento del número de detectores que crea en la periferia un efecto parecido al volumen parcial
Puede corregirse parcialmente disminuyendo la colimación
EFECTO CONE-BEAM
EFECTO STAIR-STEP
Producido por un solapamiento de los distintos cortes
