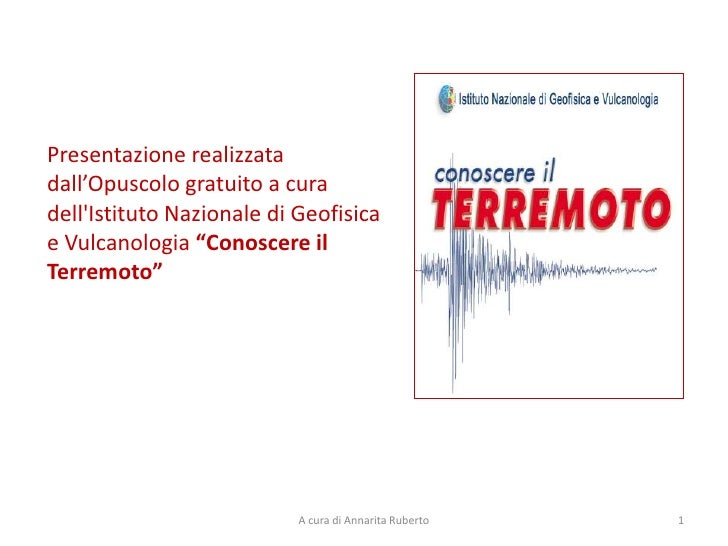

0
Presentazione realizzata
dall’Opuscolo gratuito a cura
dell'Istituto Nazionale di Geofisica
e Vulcanologia “Conoscere il
T...
Uno sguardo alla Terra...
Un terremoto si manifesta come moto vibratorio del terreno che ha origine in
un punto più o meno...
A partire dall’inizio
del XX secolo, il progredire delle
osservazioni sismografiche e delle
metodologie di interpretazione...
Le rocce che formano la crosta e il mantello sono sottoposte a sforzi, detti sforzi
       tettonici, che sono il risultat...
A cura di Annarita Ruberto   5
A cura di Annarita Ruberto   6
A cura di Annarita Ruberto   7
Le onde sismiche

                                                                onde P



     Le principali onde sismic...
onde P onde S




La differenza tra il tempo di arrivo delle onde S e delle
onde P consente di stimare che l’epicentro si ...
La magnitudo di un
                    sisma




Magnitudo 1
                  Magnitudo 2



                            ...
La scala Mercalli
I: impercettibile
   II: molto leggero
      III: leggero
         IV: moderato
            V: abbastanz...
≤ VI
                             La macrosismica
              VII
              VIII
                               è qu...
Principali terremoti
                                                        e distribuzione della
                       ...
L’osservazione del territorio




Grazie a oltre 100 stazioni
sismometriche distribuite su tutto il
territorio nazionale a...
non classificato
    III categoria
    II categoria
    I categoria


Attuale classificazione sismica del
territorio nazio...
Upcoming SlideShare
Loading in...5
×

Conoscere Il Terremoto

5,777

Published on

presentazione sui terremoti elaborata dall'opuscolo dell'istituto nazionale di geofisica e vulcanologia

Published in: Education
0 Comments
2 Likes
Statistics
Notes
  • Be the first to comment

No Downloads
Views
Total Views
5,777
On Slideshare
0
From Embeds
0
Number of Embeds
7
Actions
Shares
0
Downloads
88
Comments
0
Likes
2
Embeds 0
No embeds

No notes for slide

Transcript of "Conoscere Il Terremoto"

  1. 1. Presentazione realizzata dall’Opuscolo gratuito a cura dell'Istituto Nazionale di Geofisica e Vulcanologia “Conoscere il Terremoto” A cura di Annarita Ruberto 1
  2. 2. Uno sguardo alla Terra... Un terremoto si manifesta come moto vibratorio del terreno che ha origine in un punto più o meno profondo della Terra (ipocentro o fuoco del terremoto) da cui si sprigionano onde sismiche o elastiche, e per questo può essere definito anche scossa sismica. L’intensità e la vastità degli effetti di un terremoto dipendono strettamente dalla profondità dell’ipocentro, dall’energia liberata e dalle caratteristiche geologiche dell’area interessata. A cura di Annarita Ruberto 2
  3. 3. A partire dall’inizio del XX secolo, il progredire delle osservazioni sismografiche e delle metodologie di interpretazione ha consentito di rivelare la struttura profonda della Terra e di evidenziare la sua suddivisione in crosta, mantello e nucleo. Tale suddivisione corrisponde a variazioni nella velocità di propagazione delle onde sismiche All’interno della Terra (discontinuità sismiche). I raggi sismici cambiano direzione al passaggio da uno strato più lento a uno più veloce. Inoltre, dato che la velocità delle onde sismiche aumenta all’aumentare della profondità, all’interno di ogni singolo strato i raggi sismici non percorrono traiettorie rettilinee bensì concave verso l’alto. A cura di Annarita Ruberto 3
  4. 4. Le rocce che formano la crosta e il mantello sono sottoposte a sforzi, detti sforzi tettonici, che sono il risultato dei movimenti reciproci delle grandi placche in cui è suddiviso lo strato più superficiale della Terra. Tali sforzi sono massimi nelle regioni poste in prossimità dei confini tra le placche, come l’Italia ed in generale tutta l’area Mediterranea, e minimi all’interno delle placche stesse, come nel Canada e nell’Africa centrale. Quando tali sforzi raggiungono il limite della resistenza offerta dalle rocce che formano la crosta, si forma una frattura e si genera un terremoto. Talvolta, ma non sempre, tale frattura si manifesta in maniera visibile anche sulla superficie terrestre, formando scalini (scarpate di faglia) e/o discontinuità topografiche che rappresentano L’effetto in superficie del processo avvenuto in profondità. A cura di Annarita Ruberto 4
  5. 5. A cura di Annarita Ruberto 5
  6. 6. A cura di Annarita Ruberto 6
  7. 7. A cura di Annarita Ruberto 7
  8. 8. Le onde sismiche onde P Le principali onde sismiche o elastiche sono P (primae - longitudinali) e S (secundae - trasversali). Le onde P viaggiano a una velocità che è circa 1,7 volte superiore a quella delle onde S; pertanto le onde P precedono le onde S nelle registrazioni sismografiche (da onde S cui le definizioni primae e secundae). A cura di Annarita Ruberto 8
  9. 9. onde P onde S La differenza tra il tempo di arrivo delle onde S e delle onde P consente di stimare che l’epicentro si trova a circa 60 km dalla stazione stessa. Ripetendo lo stesso procedimento per tre o più stazioni, si possono calcolare le coordinate assolute dell’epicentro. A cura di Annarita Ruberto 9
  10. 10. La magnitudo di un sisma Magnitudo 1 Magnitudo 2 Magnitudo 4 A cura di Annarita Ruberto 10
  11. 11. La scala Mercalli I: impercettibile II: molto leggero III: leggero IV: moderato V: abbastanza forte VI: forte VII: molto forte VIII: rovinoso IX: distruttivo X: totalmente distruttivo XI: catastrofico XII: grandemente catastrofico A cura di Annarita Ruberto 11
  12. 12. ≤ VI La macrosismica VII VIII è quella parte della IX sismologia che si ≥X interessa degli effetti dei terremoti sul territorio. A cura di Annarita Ruberto 12
  13. 13. Principali terremoti e distribuzione della sismicità in Italia friuli 1976 tra il 1975 e il 1999 parma 1983 gubbio 1984 umbria-marche 1997 norcia 1979 valcomino 1984 potenza 1990 irpinia 1980 sicilia orientale 1990 A cura di Annarita Ruberto 13
  14. 14. L’osservazione del territorio Grazie a oltre 100 stazioni sismometriche distribuite su tutto il territorio nazionale a costituire la Rete Sismica Nazionale Centralizzata (RSNC) con sede a Roma. stazioni della RSNC nodi di smistamento dei segnali sismici A cura di Annarita Ruberto 14
  15. 15. non classificato III categoria II categoria I categoria Attuale classificazione sismica del territorio nazionale in base ai Decreti Ministeriali emanati tra il 1980 ed il 1984. A cura di Annarita Ruberto 15
