Diseño Carto Web

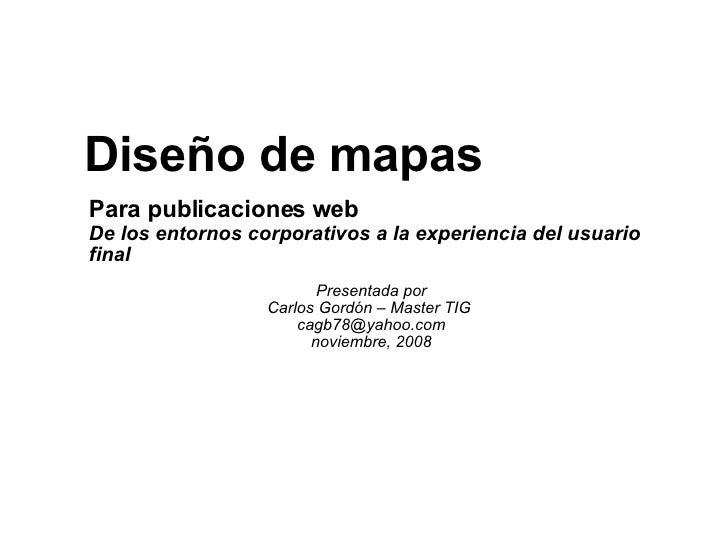

Para publicaciones web De los entornos corporativos a la experiencia del usuario final Presentada por Carlos Gordón – Master TIG [email_address] noviembre, 2008 Diseño de mapas

CONCEPTO DE SIG Los Sistemas de Información Geográfica (SIG) son“ una plataforma de información cuya estructura permite la recogida, almacenamiento, análisis y presentación de datos referenciables geográficamente, con el fin de satisfacer las necesidades de información y análisis generadas en los procesos de toma de decisiones de diversas instituciones y empresas relacionadas con la gestión del espacio, la población y los recursos naturales”. (Gordón; 2008) .

Satélites LandSat Sistema GPS RDBM Teoría de Sistemas GIS FUNDAMENTOS DEL SIG

ORIGEN DEL INTERES POR LOS SIG
Debido a su facilidad para comunicar información , ya que se basa en un lenguaje universal, que una amplia comunidad de usuarios puede comprender.
El potencial para desarrollar contenidos enfocados a mercados locales , en un mundo global.
La versatilidad de poder representar prácticamente cualquier tipo de información que se genere en un amplio espectro de ciencias.
En base a esto, la idea actual es la de usar la geografía como estructura y principio fundamental para la organización de la información.

“ Todos nosotros sabes que hay buenos y malos mapas, el problema es definir cuál es cuál. La razón para esto es que de cualquier manera que discutamos los principios del diseño de un mapa, tenemos que admitir, que no sabemos cuáles son”.

“ Sin un concepto bien definido, la totalidad del proceso de diseño se ve negada. Las partes ocultan el todo. Una vez el concepto es entendido, ningún elemento de diseño o contenido será incluido, si el mismo no se relaciona con el concepto. Diseñar el todo, antes que las partes. El diseño viene en dos etapas, concepto y parámetros, luego detalle y ejecución. Se diseña una vez, se revisa, se diseña de nuevo. Usuario primero, usuario último. ¿Qué es lo qué hace que el usuario quiera este mapa?, ¿Es eso lo que ellos quieren? Si un mapa fuese un edificio, este no debería caerse”.

5 PRINCIPIOS DEL DISEÑO CARTOGRÁFICO
Concepto antes de compilación: el primer elemento del diseño de un mapa, es la definición del concepto, elemento a partir del cual se seleccionan los datos que se desean presentar.
Jerarquía con harmonía: las cosas importantes deben lucir importantes. El resto de los elementos del mapa, deben contribuir a enfatizar las cosas importantes.
Simplicidad del sacrificio: los grandes diseños tienden a la simplicidad. No es lo que pones en el mapa lo que lo hace grandioso, es lo que quitas.
Máxima información al mínimo costo: toda la información del mapa debe ser visible de un solo vistazo. Enfatiza la funcionalidad, no la utilidad.
Engancha la emoción, engancha el entendimiento: buen diseño es el resultado de la tensión entre el ambiente y el diseñador. Los mapas deben lucir agradables y llamativos, porque esto es lo que hace que los usuarios pongan atención al mensaje que el mismo envía.

¿Cómo funciona un mapa digital? Mapa base: son mapas que presentan información de referencia, como trazado de calles, ríos, relieve, toponimia. Estos mapas sirven de marco de fondo sobre el cual volcar la información temática de nuestro interés. Mapa estático Mapa dinámico

Escalas de presentación En un mapa estático cada ‘mapa’ representa una escala determinada, un nivel de detalle específico. En un mapa dinámico, cada ‘zoom’ es en realidad una fotografía estática, con un nivel de detalle específico, que va variando a medida que cambiamos nuestro ‘punto’ de vista.

Toma de decisiones: dinámico o estático? Mapas estáticos: Cuando hablamos de mapas estáticos, por lo general nos referimos a los mapas cuya presentación está pensada para una salida impresa, los cuales requieren una serie de elementos de diseño que ayuden a su interpretación y que difícilmente se encuentran en los mapas estáticos. “ Son mapas para tomar y llevar...” Mapas interactivos, por lo general proveen a los usuarios con la capacidad de modificar distintos aspectos de la presentación del mapa, como lo son, el área geográfica disponible, la escala de visualización, capas de datos visibles “ Mapas para ver, explorar y consultar...”

Fuente, escala, proyección, leyenda Vista estática de una parte de la tierra Una vez elaborado, no es posible agregarle data temática Esta pensado principalmente para ser utilizado en contextos fuera de la pantalla de una computadora

Permite cambiar la escala de visualización Permite desplazarse sobre el mapa Algunos tienen herramientas para agregar nuestros propios contenidos

Toma de decisiones: dinámico o estático?
Mapas estáticos: Los mapas estáticos están pensados principalmente para:
Contener toda la información necesaria en un espacio limitado y no modificable
Presentar una visión concreta en un momento específico
Permitir el análisis, el estudio y la comprensión profunda de un fenómeno
“ Son mapas para tomar y llevar...”
Mapas interactivos,
Son mapas para consulta rápida, como son, la ubicación de un restaurante u hotel
Son mapas que cambian constantemente, la visión que muestran de la realidad es variable
El espacio que tienen para la presentación de la información es modificable
“ Mapas para ver, explorar y consultar...”

listados bases usuarios desarrolladores Plataformas User's Inputs Datos temáticos para mapas interactivos

DATA TABULAR SISTEMA DE INFORMACIÓN GERENCIAL Código Corregimiento Para la georeferenciación de los datos estadísticos, se requiere que los productores de la información capturen, documenten y geocodifiquen las bases de datos que generan utilizando el sistema de codificación establecido por la Dirección de Estadística y Censo de la Contraloría . 040601 DAVID (CAB.)‏ Datos temáticos para mapas estáticos

GoogleMapsMania: www.googlemapsmania.blogspot.com Open Geospatial Consortium: http://www.opengeospatial.org Google Maps API: http://code.google.com/apis/maps/documentation MapServer: http://mapserver.gis.umn.edu/ Metromapas: www.metromapas.com Atlas Nacional de Salud: http://www.minsa.gob.pa/minsa2008/atlasgorgas/index.htm Referencias

DATOS GENERALES DEL PROYECTO
Personal del Proyecto
Carlos Gordón: Investigador principal, Especialista GIS
Erick Gordón: Investigador, Líder de desarrollo
Isam Liao: Diseño base de datos
David Oberto: Asistente programador, carga de datos en base de datos, apoyo para el desarrollo
Edmar Quirós: Diseñador gráfico web

Para más info: www.metromapas.com www.metromapas.blogspot.com Contacto : Carlos Gordón [email_address] [email_address]
