      JavaComm:
         o
      controllare dispositivi seriali in Java


                                   Stefano Sa...
Parliamo di...

       Porte seriali: tante applicazioni interessanti!
   ●




       L'API JavaComm
   ●


            L...

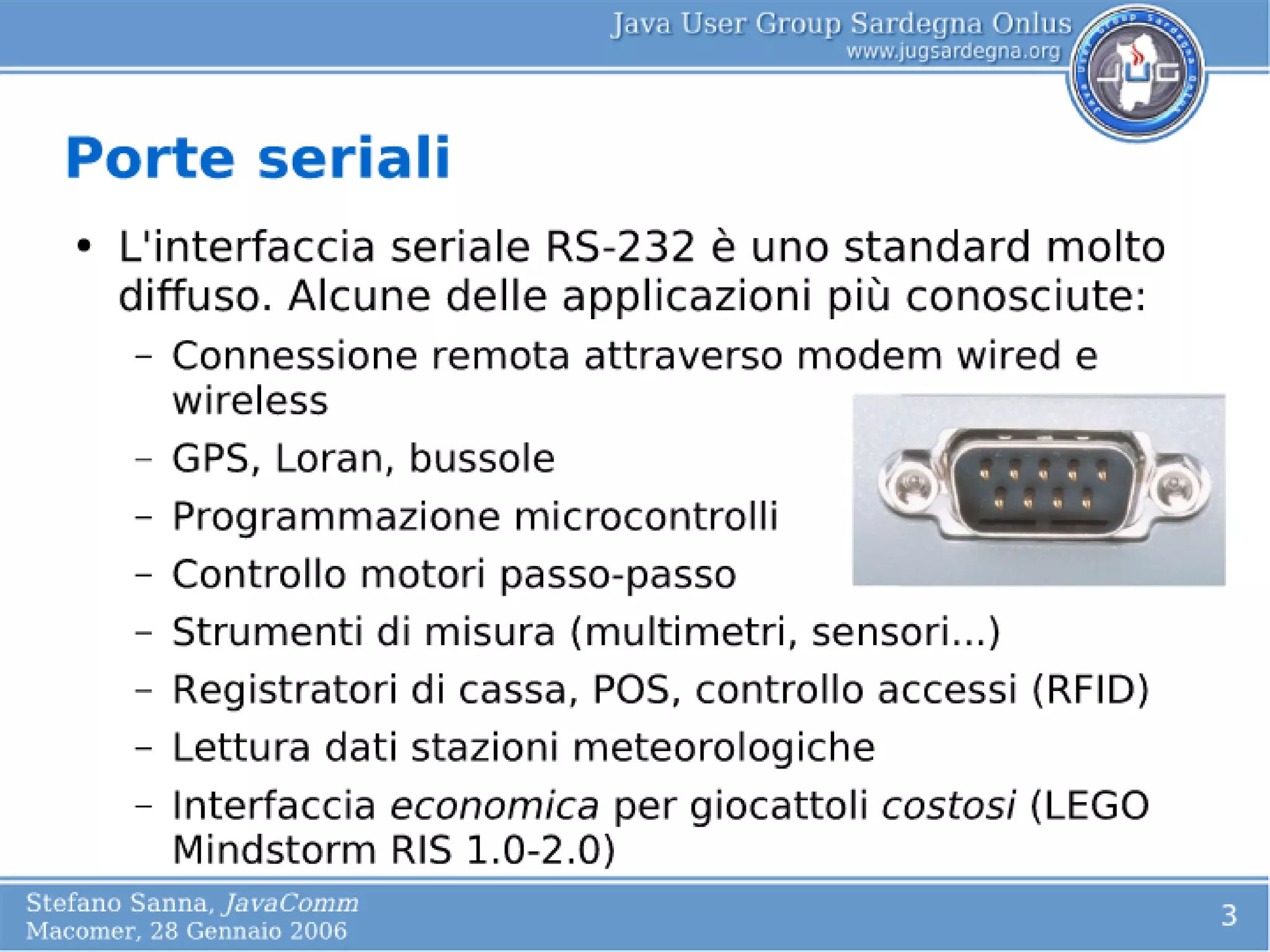

Porte seriali
       L'interfaccia seriale RS-232 è uno standard molto
   ●


       diffuso. Alcune delle applicazioni pi...
Ancora porte seriali! :-)
       L'adozione di nuovi standard di connettività wired
   ●


       (USB) e wireless (IrDA, ...

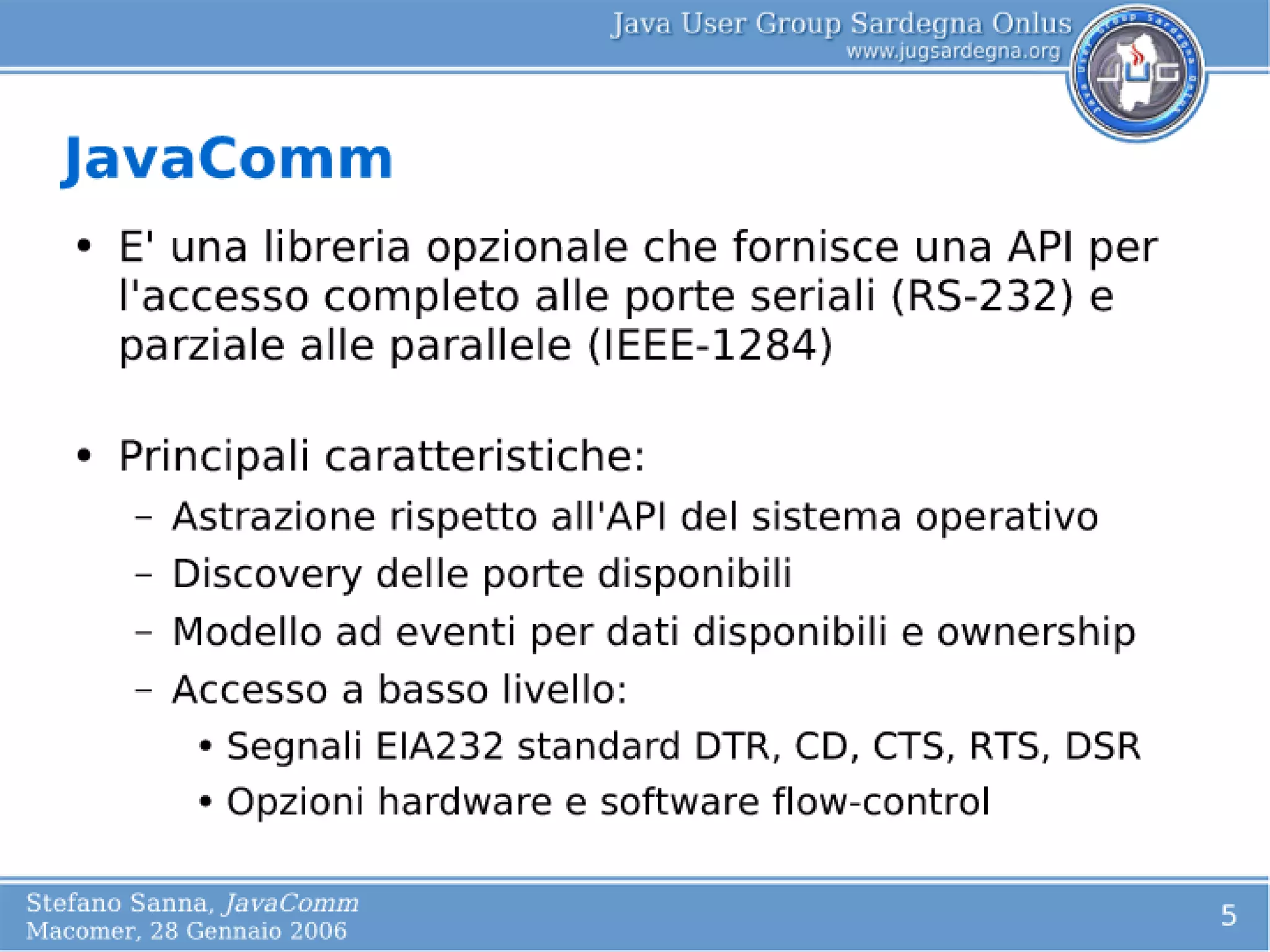

JavaComm
       E' una libreria opzionale che fornisce una API per
   ●


       l'accesso completo alle porte seriali (RS...
Piattaforme supportate
       Implementazione ufficiale Sun:
   ●


            2.X: Solaris e Windows              (e Lin...

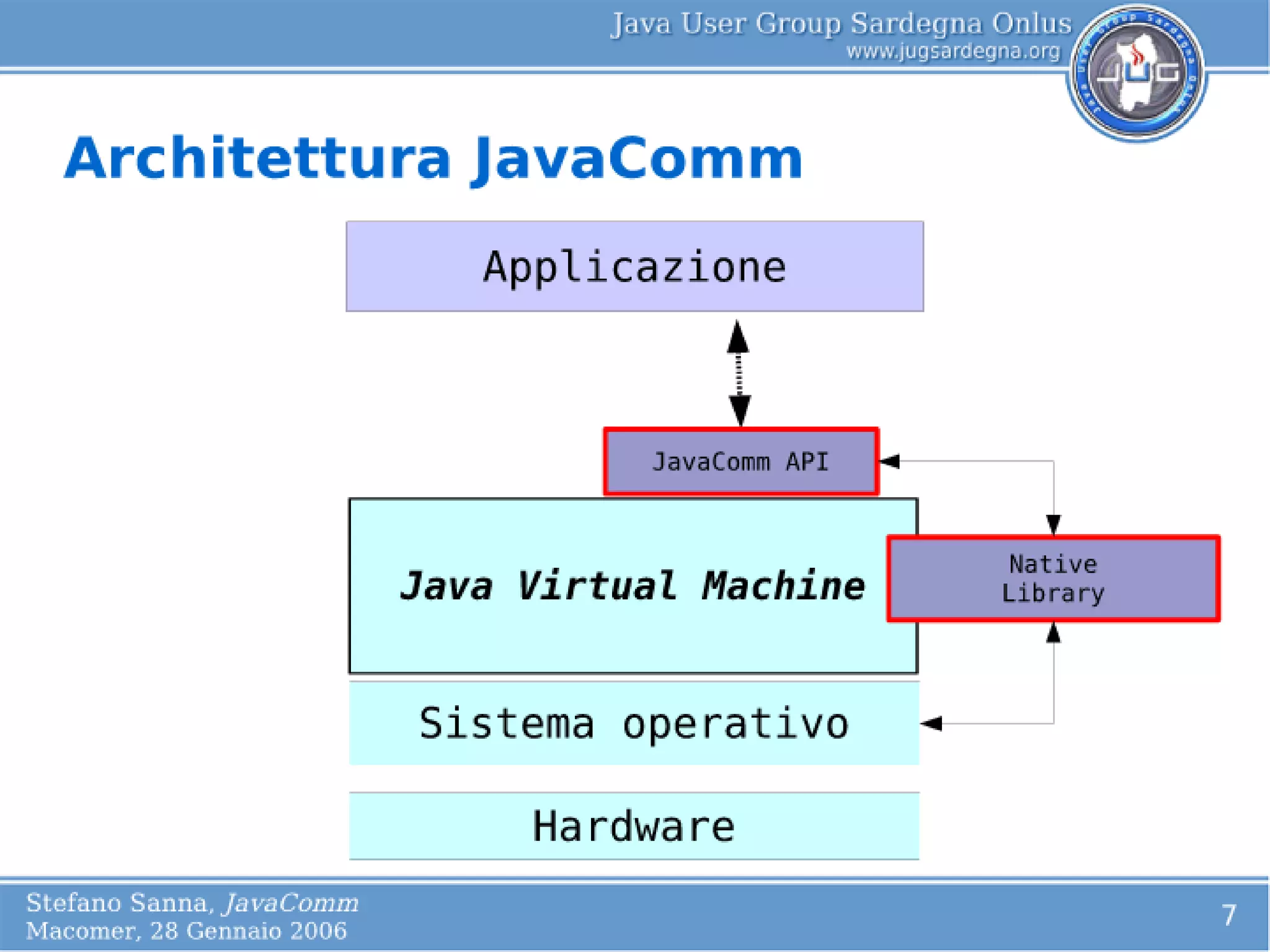

Architettura JavaComm
                              Applicazione



                                     JavaComm API



 ...

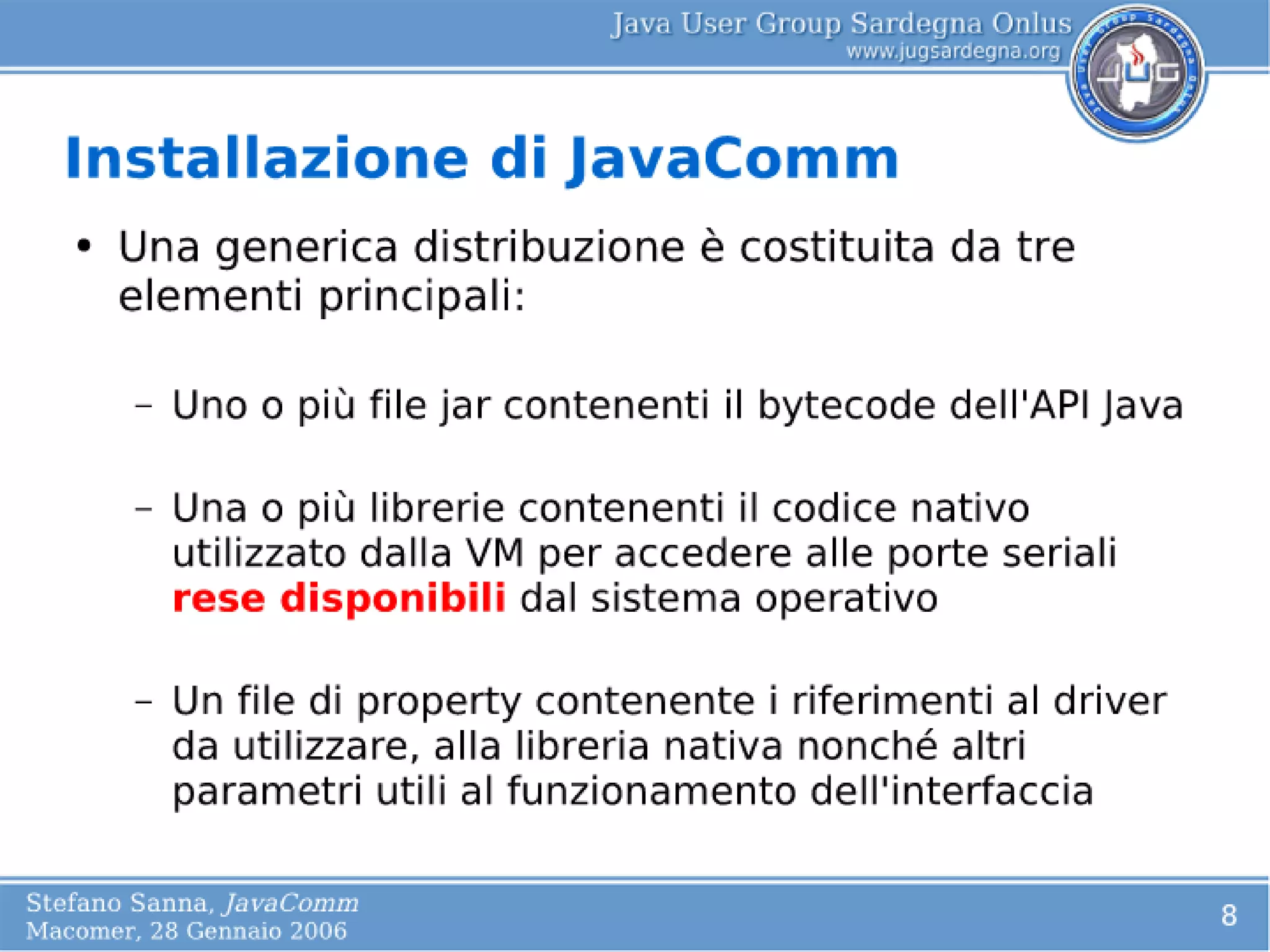

Installazione di JavaComm
       Una generica distribuzione è costituita da tre
   ●


       elementi principali:

      ...
Installazione su Linux
       Il pacchetto è costituito da tre file principali:
   ●


            comm.jar: contiene le c...
Installazione su Windows
       Il pacchetto (versione 2.X) è costituito da tre file:
   ●


            comm.jar: contien...
Seriali in ambiente Java ME
       E' possibile accedere alle porte seriali anche in
   ●


       ambiente Java ME. In pa...
Panoramica sulla libreria
       javax.comm
   ●


            CommPortIdentifier:
        –
             ● fornisce funzi...

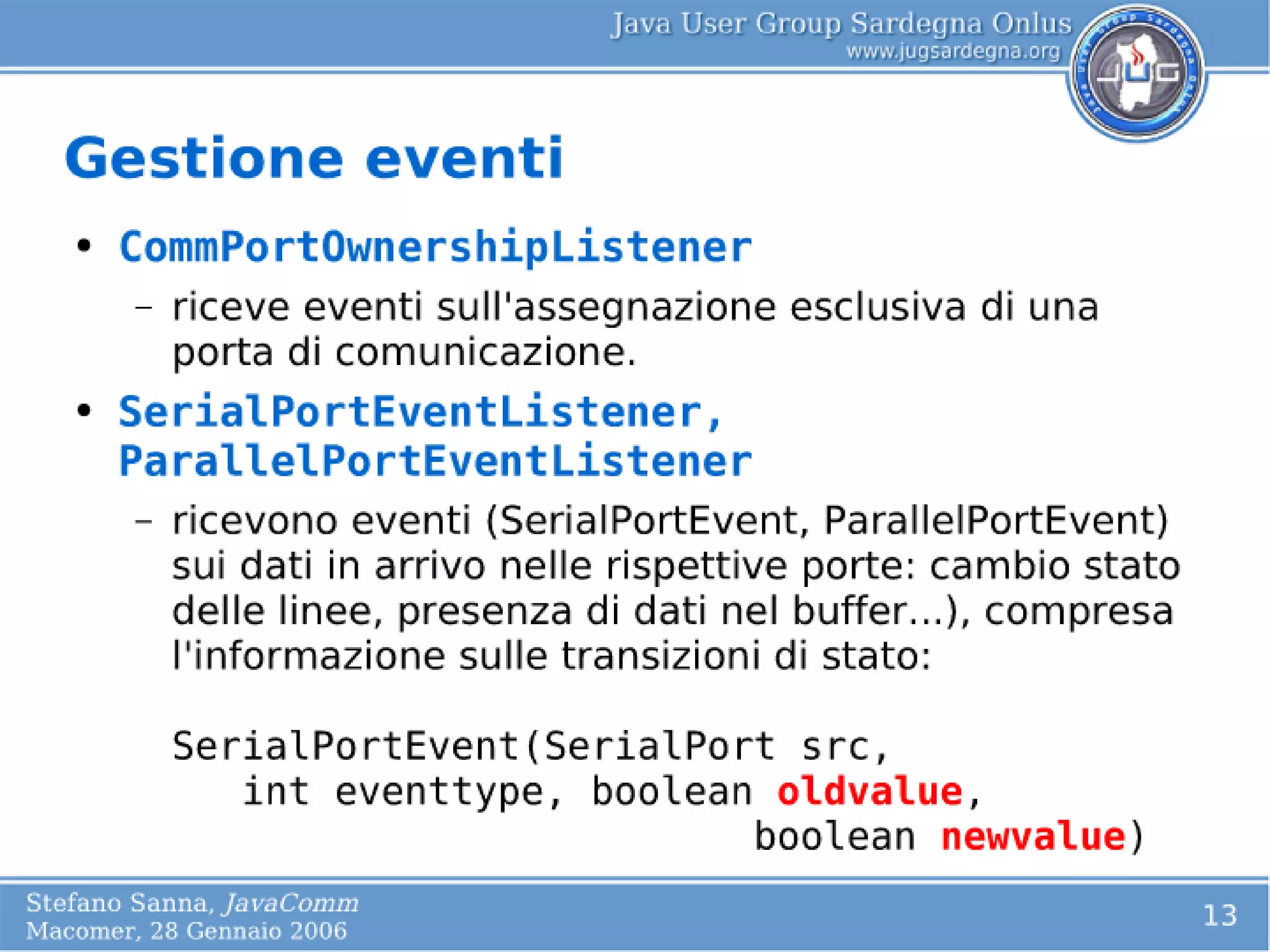

Gestione eventi
       CommPortOwnershipListener
   ●


            riceve eventi sull'assegnazione esclusiva di una
     ...
Tipo eventi (SerialPortEvent)
       BI: Break interrupt
   ●


       CD: Carrier detect
   ●


       CTS: Clear to send...
Elencare le porte disponibili
       La classe CommPortIdentifier fornisce una
   ●


       enumerazione delle porte disp...
Aprire una porta seriale...
        La classe SerialPort modella una porta seriale,
   ●


        della quale è possibile...
Impostare i parametri di porta
       Attraverso il metodo setSerialParams() è
   ●


       possibile impostare la veloci...
Applicazioni
       JavaComm permette di implementare alcune
   ●


       interessanti funzionalità nelle applicazioni Ja...

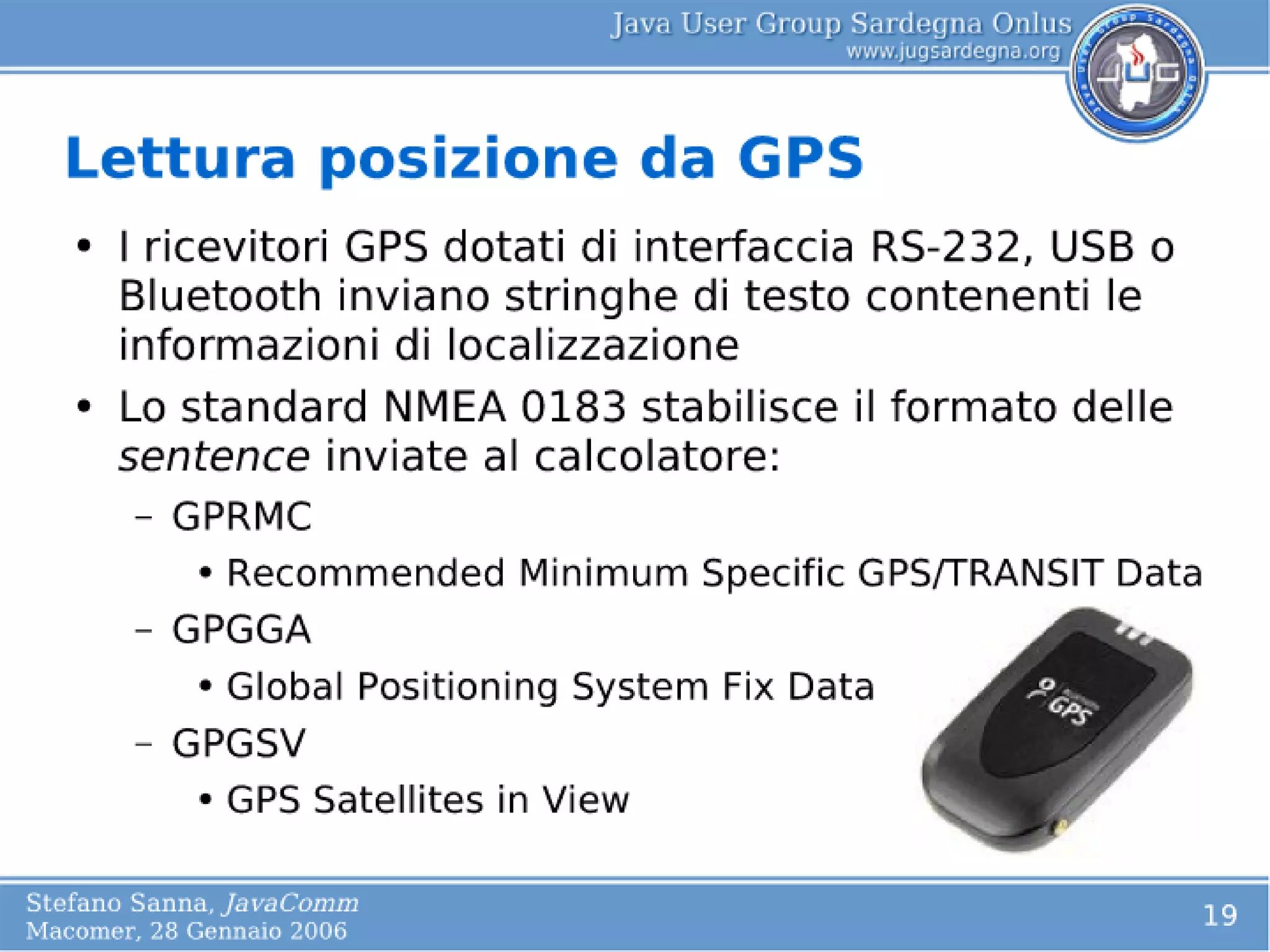

Lettura posizione da GPS
       I ricevitori GPS dotati di interfaccia RS-232, USB o
   ●


       Bluetooth inviano strin...
Stampa delle sentence NMEA
   port.setSerialPortParams(4800, SerialPort.DATABITS_8,
                  SerialPort.STOPBITS_...
Un questione di parsing...
   $GPGGA,164922.982,3859.4108,N,00856.1785,E,1,04,3.4,127.9,M
     ,47.6,M,0.0,0000*7A



    ...
Trucchetti... [per Linux] :-)
       JavaComm è efficace per il controllo di porte seriali
   ●


       standard. La libr...
javax.comm.properties
       Il file di property contiene le informazioni sulle
   ●


       porte seriali alle quali la ...
javax.comm.properties
       Aggiungiamo due porte rfcomm e una usbserial:
   ●




       ...
       # Implementation spe...

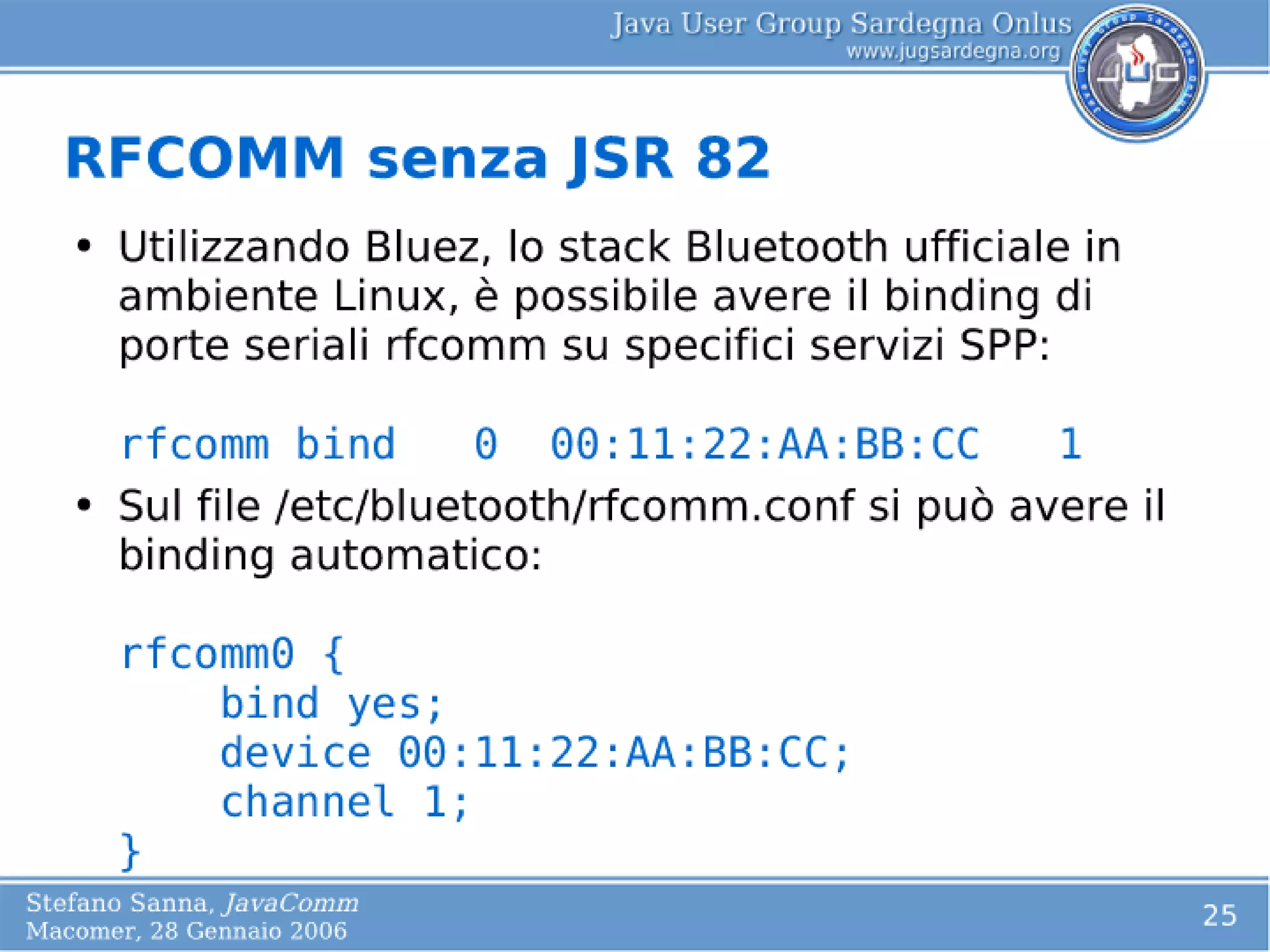

RFCOMM senza JSR 82
       Utilizzando Bluez, lo stack Bluetooth ufficiale in
   ●


       ambiente Linux, è possibile av...
Seriali senza JavaComm (Linux)
       Nel caso non sia possibile installare JavaComm (o
   ●


       non si voglia instal...
Conclusioni
       JavaComm permette di scrivere applicazioni Java
   ●


       che si interfacciano ad hardware speciali...
Bibliografia
       JavaComm API
   ●


            Sun Microsystems
        –
            http://java.sun.com/products/ja...
JavaComm
        controllare dispositivi seriali in Java
                                                 (Versione 1.1)
 ...
Upcoming SlideShare
Loading in...5
×

JavaComm

4,138

Published on

Questa presentazione spiega come interfacciarsi a dispositivi seriali con Java

Published in: Technology
0 Comments
1 Like
Statistics
Notes
  • Be the first to comment

No Downloads
Views
Total Views
4,138
On Slideshare
0
From Embeds
0
Number of Embeds
1
Actions
Shares
0
Downloads
0
Comments
0
Likes
1
Embeds 0
No embeds

No notes for slide

Transcript of "JavaComm"

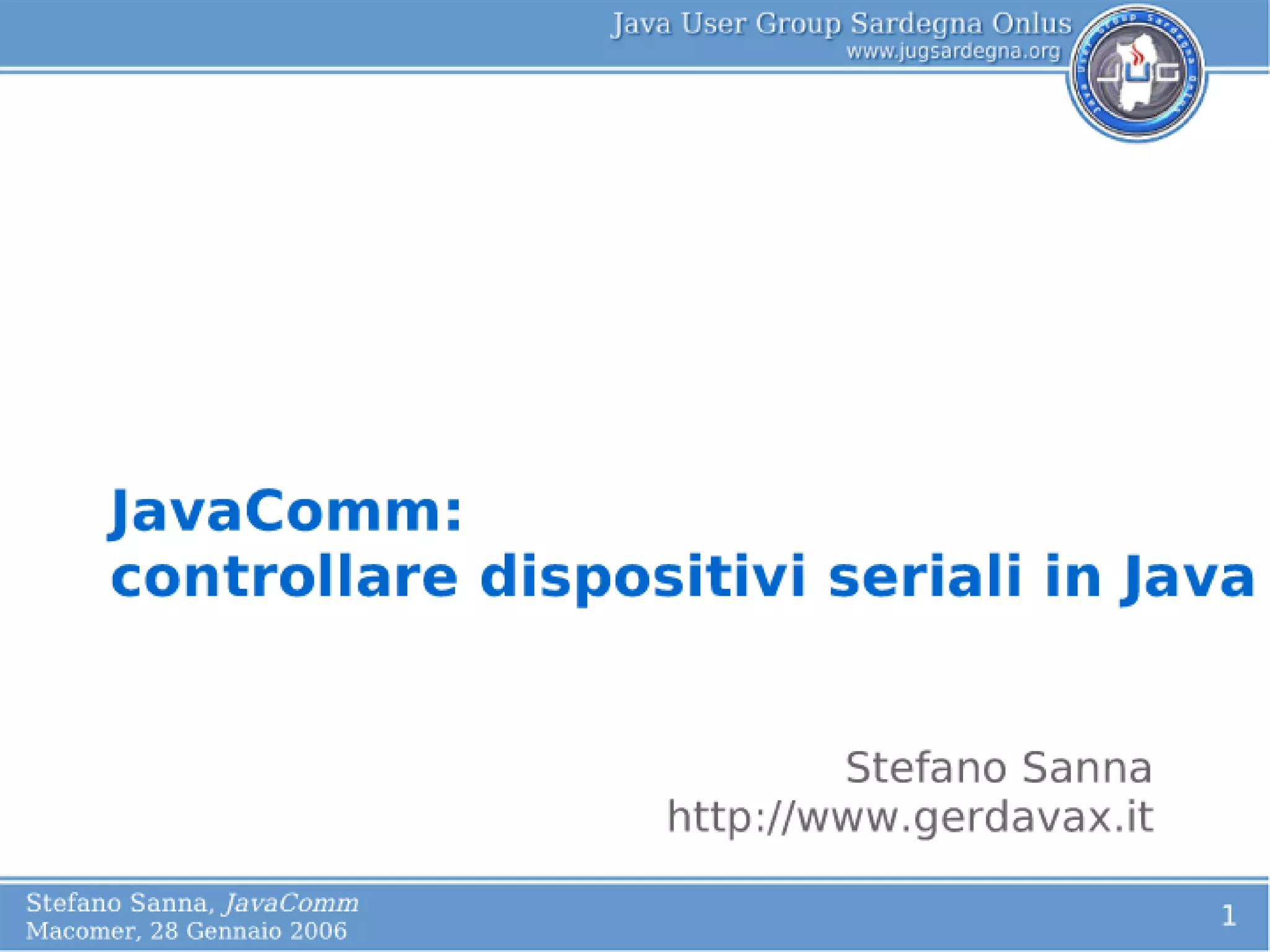

  1. 1. L JavaComm: o controllare dispositivi seriali in Java Stefano Sanna http://www.gerdavax.it Stefano Sanna, JavaComm 1 Macomer, 28 Gennaio 2006

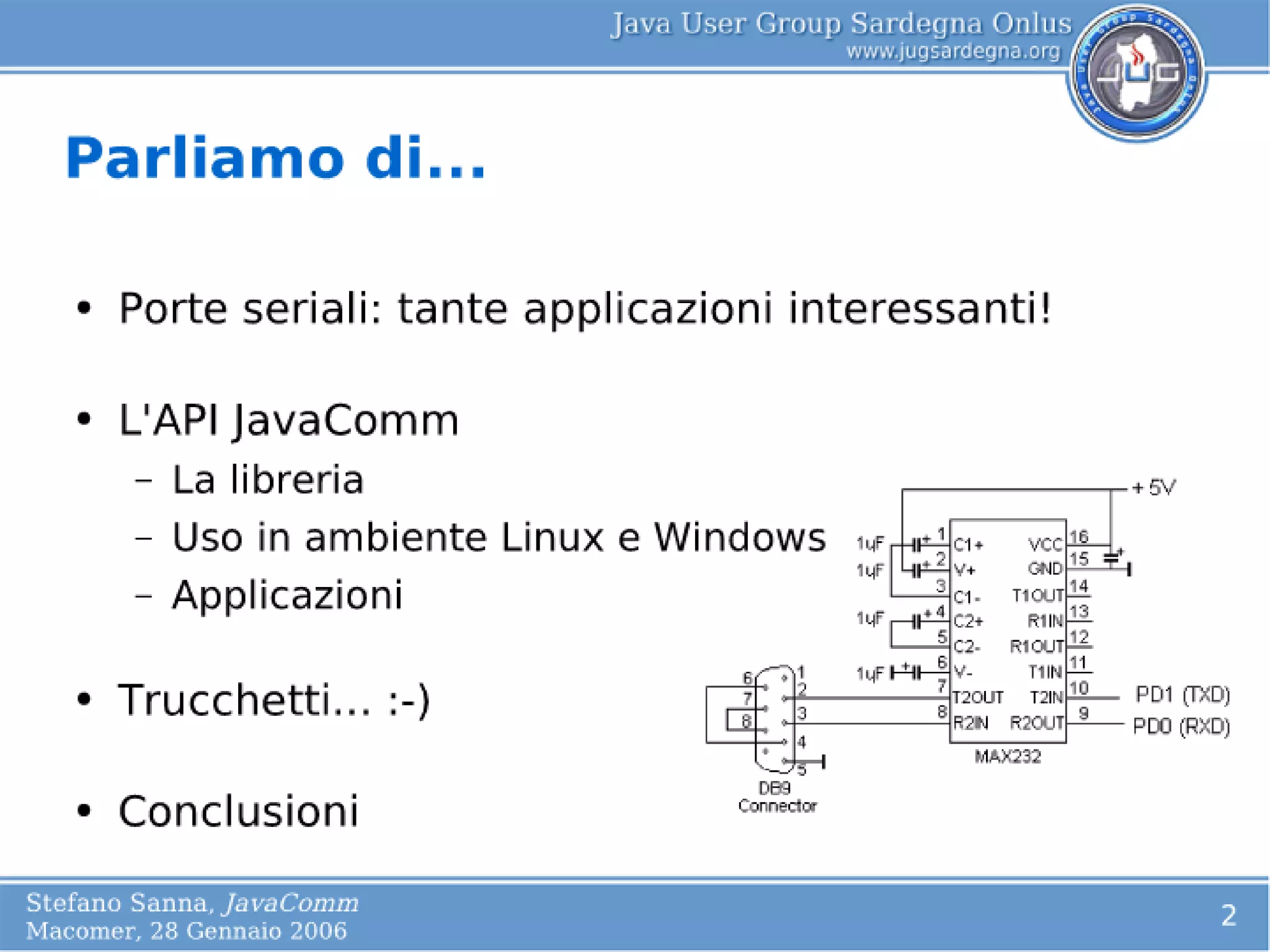

  2. 2. Parliamo di... Porte seriali: tante applicazioni interessanti! ● L'API JavaComm ● La libreria – Uso in ambiente Linux e Windows – Applicazioni – Trucchetti... :-) ● Conclusioni ● Stefano Sanna, JavaComm 2 Macomer, 28 Gennaio 2006
  3. 3. Porte seriali L'interfaccia seriale RS-232 è uno standard molto ● diffuso. Alcune delle applicazioni più conosciute: Connessione remota attraverso modem wired e – wireless GPS, Loran, bussole – Programmazione microcontrolli – Controllo motori passo-passo – Strumenti di misura (multimetri, sensori...) – Registratori di cassa, POS, controllo accessi (RFID) – Lettura dati stazioni meteorologiche – Interfaccia economica per giocattoli costosi (LEGO – Mindstorm RIS 1.0-2.0) Stefano Sanna, JavaComm 3 Macomer, 28 Gennaio 2006

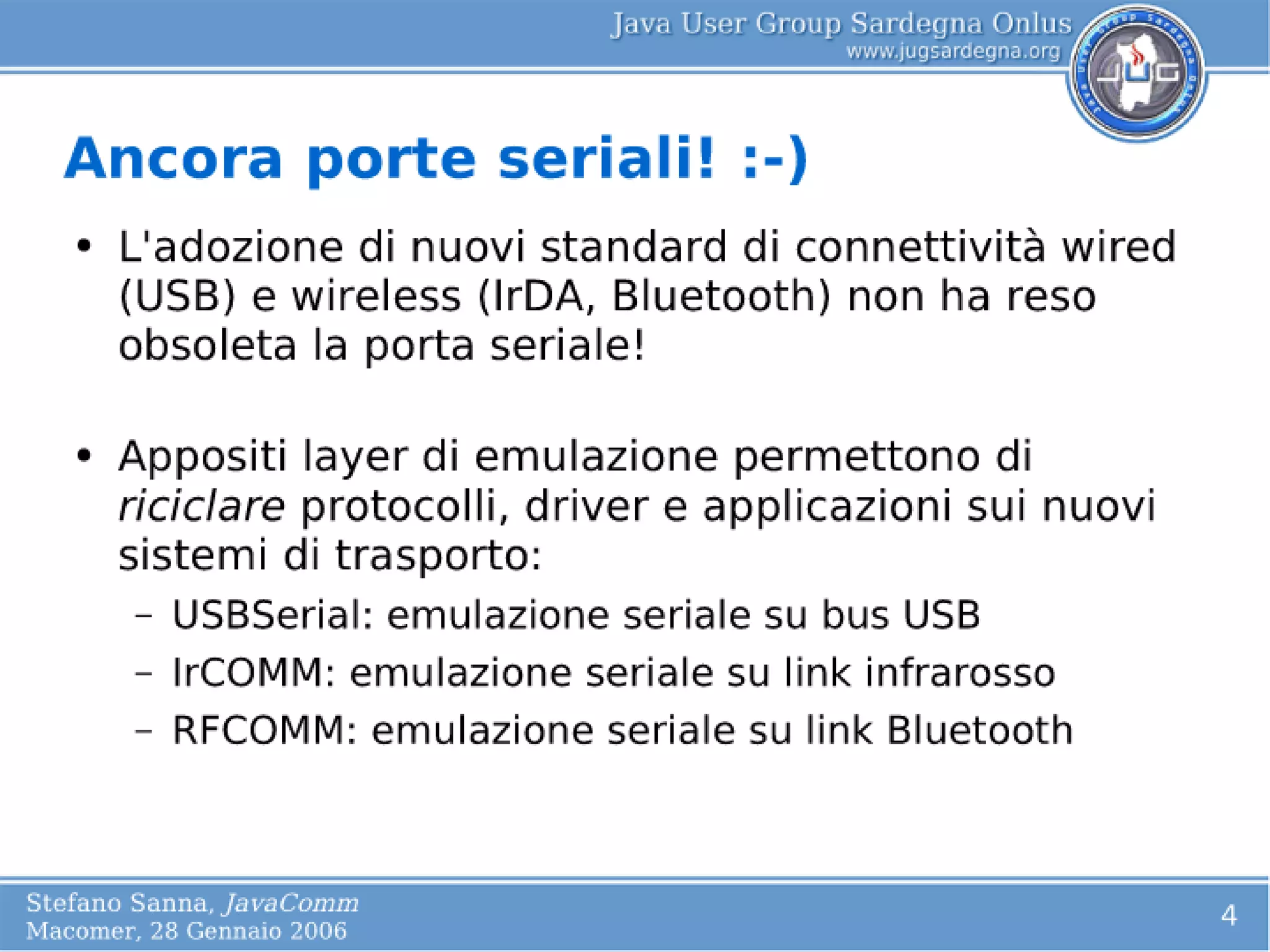

  4. 4. Ancora porte seriali! :-) L'adozione di nuovi standard di connettività wired ● (USB) e wireless (IrDA, Bluetooth) non ha reso obsoleta la porta seriale! Appositi layer di emulazione permettono di ● riciclare protocolli, driver e applicazioni sui nuovi sistemi di trasporto: USBSerial: emulazione seriale su bus USB – IrCOMM: emulazione seriale su link infrarosso – RFCOMM: emulazione seriale su link Bluetooth – Stefano Sanna, JavaComm 4 Macomer, 28 Gennaio 2006
  5. 5. JavaComm E' una libreria opzionale che fornisce una API per ● l'accesso completo alle porte seriali (RS-232) e parziale alle parallele (IEEE-1284) Principali caratteristiche: ● Astrazione rispetto all'API del sistema operativo – Discovery delle porte disponibili – Modello ad eventi per dati disponibili e ownership – Accesso a basso livello: – ● Segnali EIA232 standard DTR, CD, CTS, RTS, DSR ● Opzioni hardware e software flow-control Stefano Sanna, JavaComm 5 Macomer, 28 Gennaio 2006

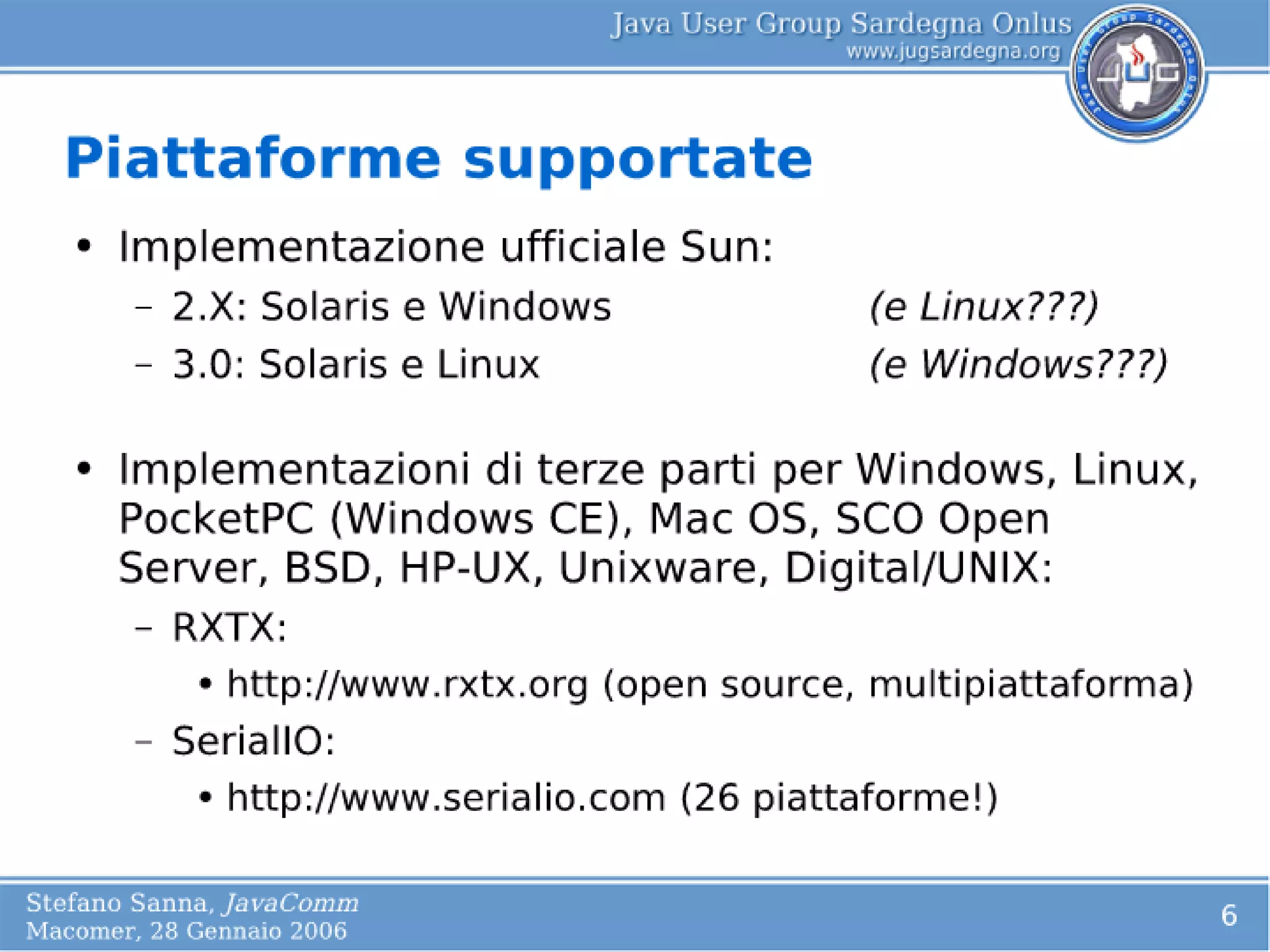

  6. 6. Piattaforme supportate Implementazione ufficiale Sun: ● 2.X: Solaris e Windows (e Linux???) – 3.0: Solaris e Linux (e Windows???) – Implementazioni di terze parti per Windows, Linux, ● PocketPC (Windows CE), Mac OS, SCO Open Server, BSD, HP-UX, Unixware, Digital/UNIX: RXTX: – ● http://www.rxtx.org (open source, multipiattaforma) SerialIO: – ● http://www.serialio.com (26 piattaforme!) Stefano Sanna, JavaComm 6 Macomer, 28 Gennaio 2006
  7. 7. Architettura JavaComm Applicazione JavaComm API Native Java Virtual Machine Library Sistema operativo Hardware Stefano Sanna, JavaComm 7 Macomer, 28 Gennaio 2006
  8. 8. Installazione di JavaComm Una generica distribuzione è costituita da tre ● elementi principali: Uno o più file jar contenenti il bytecode dell'API Java – Una o più librerie contenenti il codice nativo – utilizzato dalla VM per accedere alle porte seriali rese disponibili dal sistema operativo Un file di property contenente i riferimenti al driver – da utilizzare, alla libreria nativa nonché altri parametri utili al funzionamento dell'interfaccia Stefano Sanna, JavaComm 8 Macomer, 28 Gennaio 2006

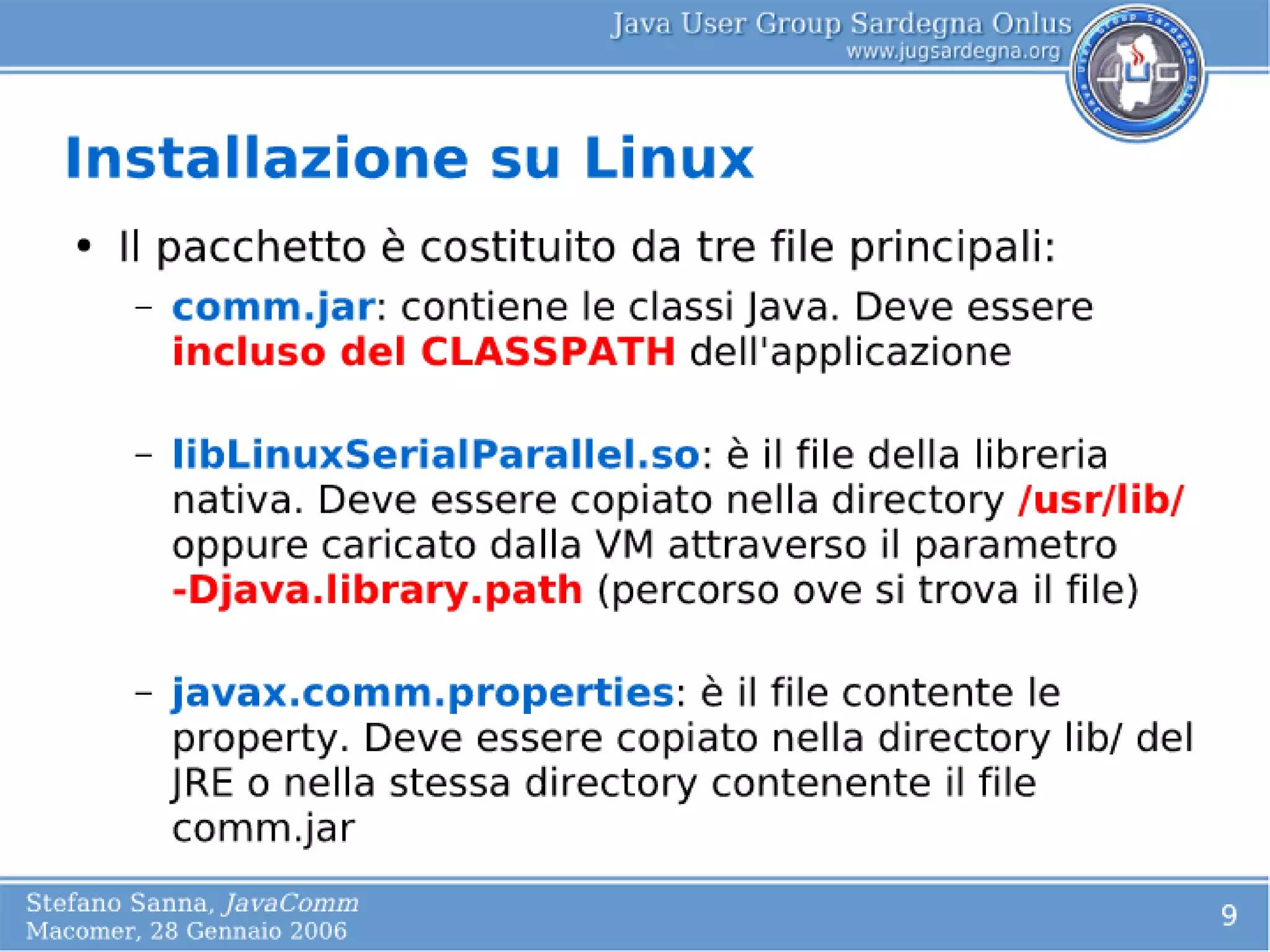

  9. 9. Installazione su Linux Il pacchetto è costituito da tre file principali: ● comm.jar: contiene le classi Java. Deve essere – incluso del CLASSPATH dell'applicazione libLinuxSerialParallel.so: è il file della libreria – nativa. Deve essere copiato nella directory /usr/lib/ oppure caricato dalla VM attraverso il parametro -Djava.library.path (percorso ove si trova il file) javax.comm.properties: è il file contente le – property. Deve essere copiato nella directory lib/ del JRE o nella stessa directory contenente il file comm.jar Stefano Sanna, JavaComm 9 Macomer, 28 Gennaio 2006

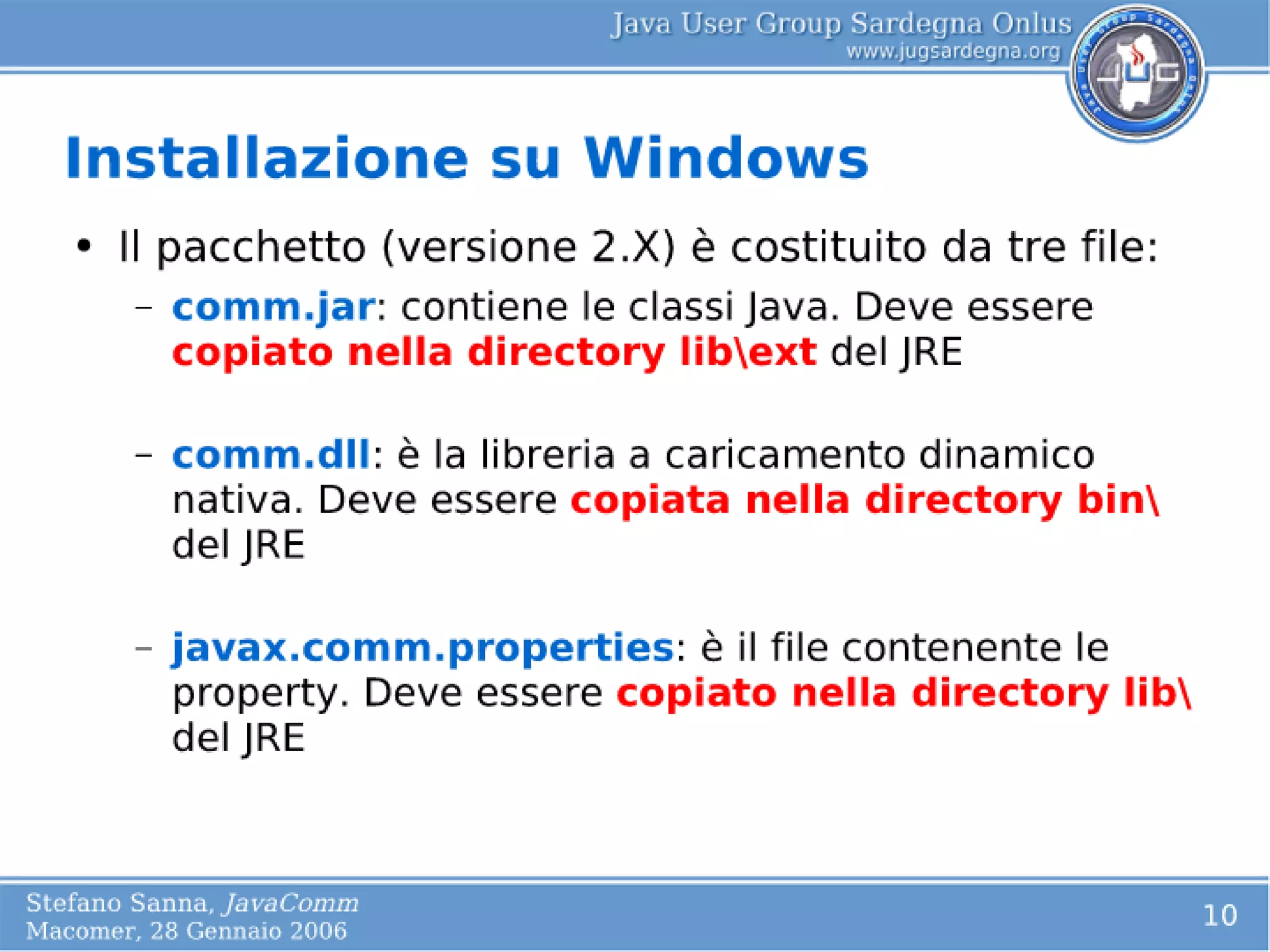

  10. 10. Installazione su Windows Il pacchetto (versione 2.X) è costituito da tre file: ● comm.jar: contiene le classi Java. Deve essere – copiato nella directory libext del JRE comm.dll: è la libreria a caricamento dinamico – nativa. Deve essere copiata nella directory bin del JRE javax.comm.properties: è il file contenente le – property. Deve essere copiato nella directory lib del JRE Stefano Sanna, JavaComm 10 Macomer, 28 Gennaio 2006

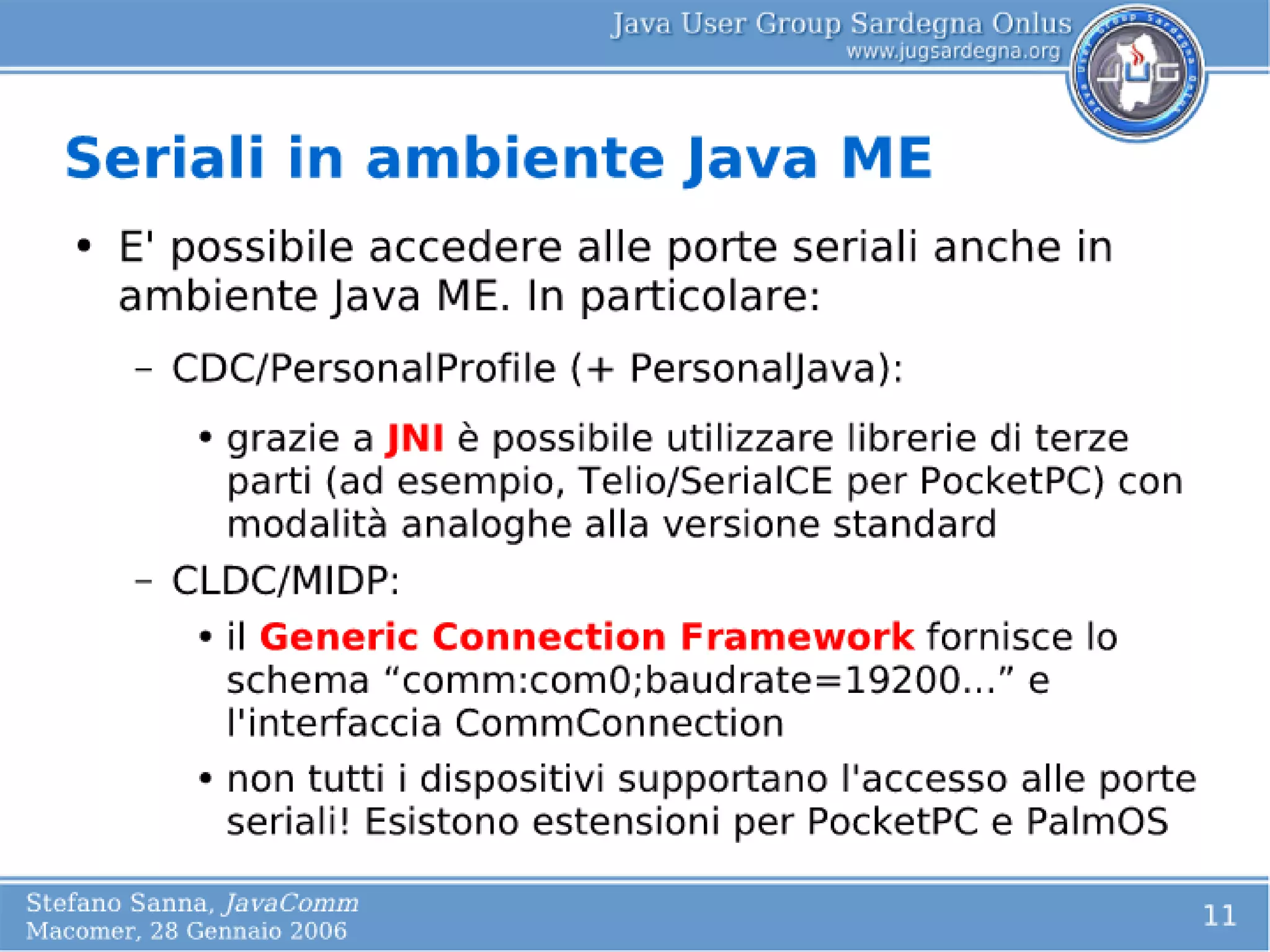

  11. 11. Seriali in ambiente Java ME E' possibile accedere alle porte seriali anche in ● ambiente Java ME. In particolare: CDC/PersonalProfile (+ PersonalJava): – grazie a JNI è possibile utilizzare librerie di terze ● parti (ad esempio, Telio/SerialCE per PocketPC) con modalità analoghe alla versione standard CLDC/MIDP: – ● il Generic Connection Framework fornisce lo schema “comm:com0;baudrate=19200...” e l'interfaccia CommConnection ● non tutti i dispositivi supportano l'accesso alle porte seriali! Esistono estensioni per PocketPC e PalmOS Stefano Sanna, JavaComm 11 Macomer, 28 Gennaio 2006

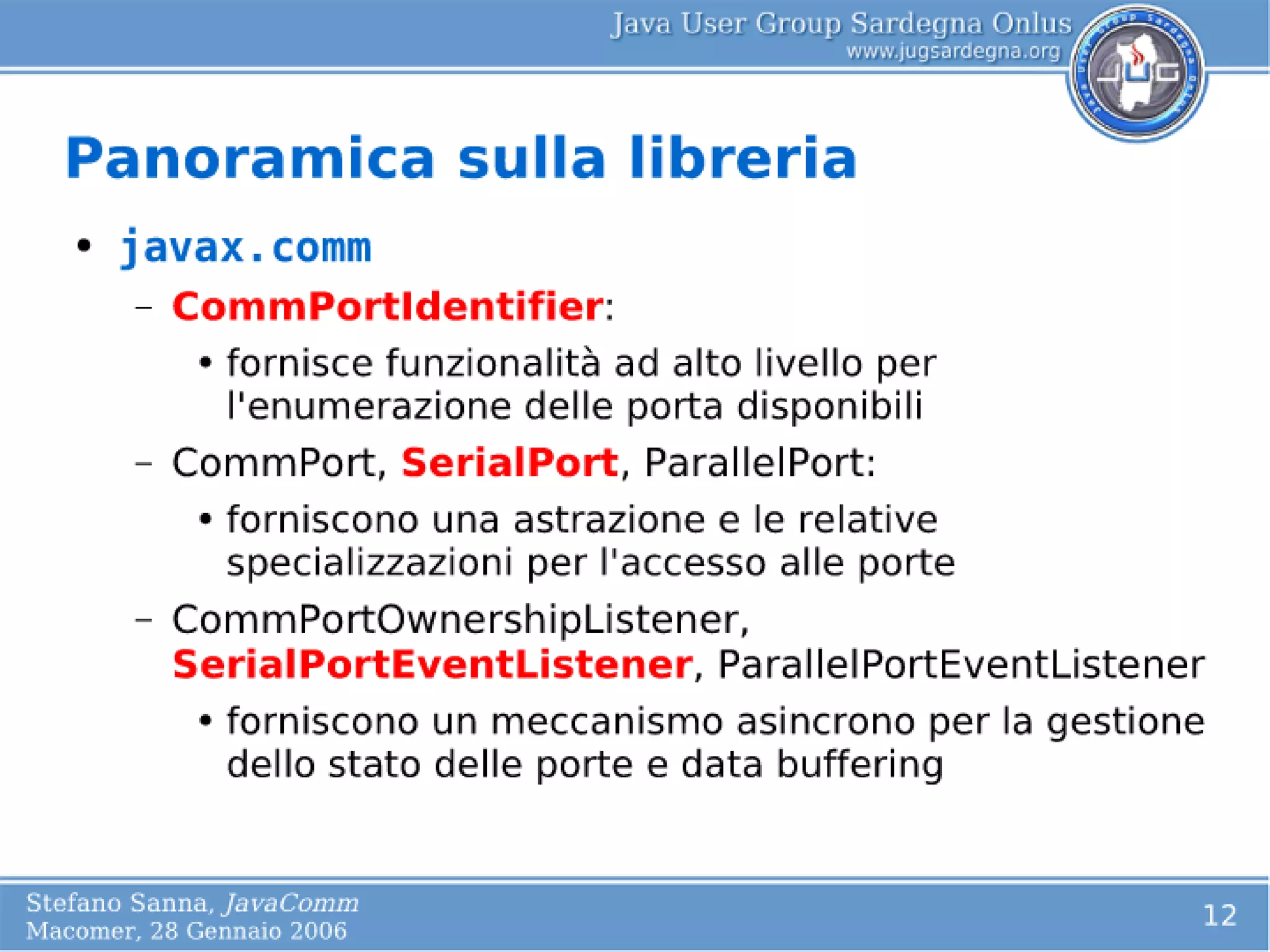

  12. 12. Panoramica sulla libreria javax.comm ● CommPortIdentifier: – ● fornisce funzionalità ad alto livello per l'enumerazione delle porta disponibili CommPort, SerialPort, ParallelPort: – ● forniscono una astrazione e le relative specializzazioni per l'accesso alle porte CommPortOwnershipListener, – SerialPortEventListener, ParallelPortEventListener ● forniscono un meccanismo asincrono per la gestione dello stato delle porte e data buffering Stefano Sanna, JavaComm 12 Macomer, 28 Gennaio 2006
  13. 13. Gestione eventi CommPortOwnershipListener ● riceve eventi sull'assegnazione esclusiva di una – porta di comunicazione. SerialPortEventListener, ● ParallelPortEventListener ricevono eventi (SerialPortEvent, ParallelPortEvent) – sui dati in arrivo nelle rispettive porte: cambio stato delle linee, presenza di dati nel buffer...), compresa l'informazione sulle transizioni di stato: SerialPortEvent(SerialPort src, int eventtype, boolean oldvalue, boolean newvalue) Stefano Sanna, JavaComm 13 Macomer, 28 Gennaio 2006

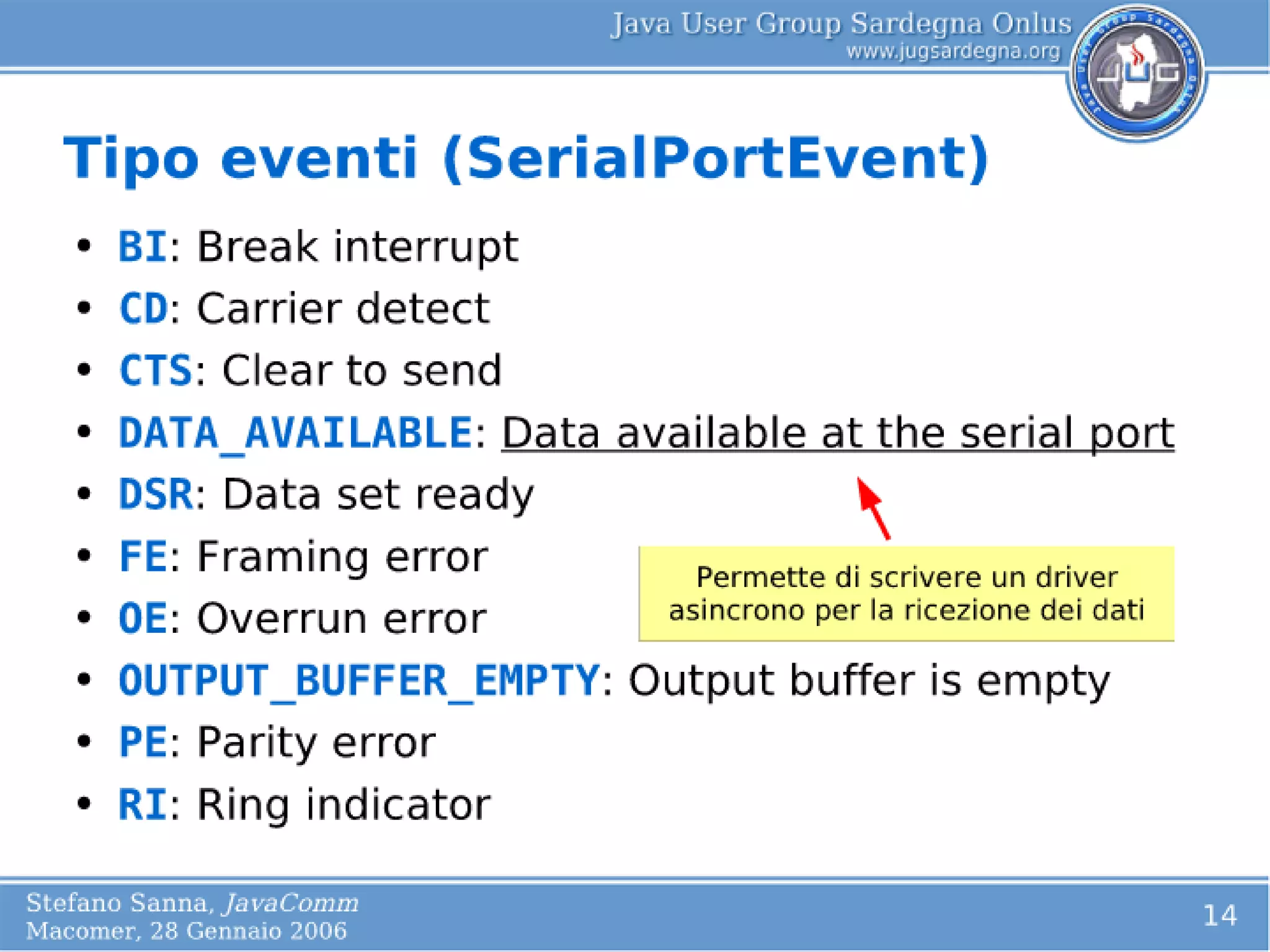

  14. 14. Tipo eventi (SerialPortEvent) BI: Break interrupt ● CD: Carrier detect ● CTS: Clear to send ● DATA_AVAILABLE: Data available at the serial port ● DSR: Data set ready ● FE: Framing error ● Permette di scrivere un driver asincrono per la ricezione dei dati OE: Overrun error ● OUTPUT_BUFFER_EMPTY: Output buffer is empty ● PE: Parity error ● RI: Ring indicator ● Stefano Sanna, JavaComm 14 Macomer, 28 Gennaio 2006

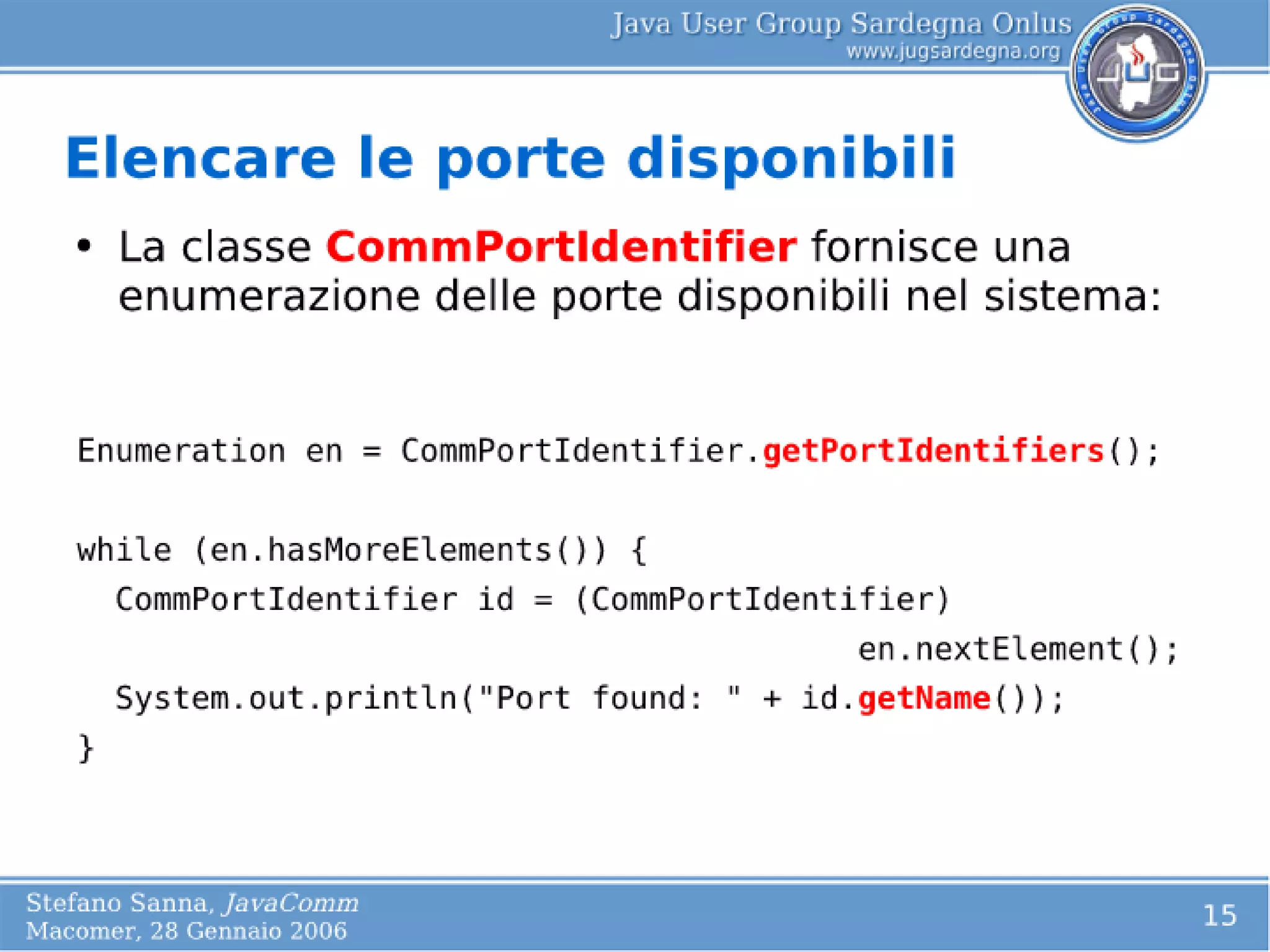

  15. 15. Elencare le porte disponibili La classe CommPortIdentifier fornisce una ● enumerazione delle porte disponibili nel sistema: Enumeration en = CommPortIdentifier.getPortIdentifiers(); while (en.hasMoreElements()) { CommPortIdentifier id = (CommPortIdentifier) en.nextElement(); System.out.println("Port found: " + id.getName()); } Stefano Sanna, JavaComm 15 Macomer, 28 Gennaio 2006

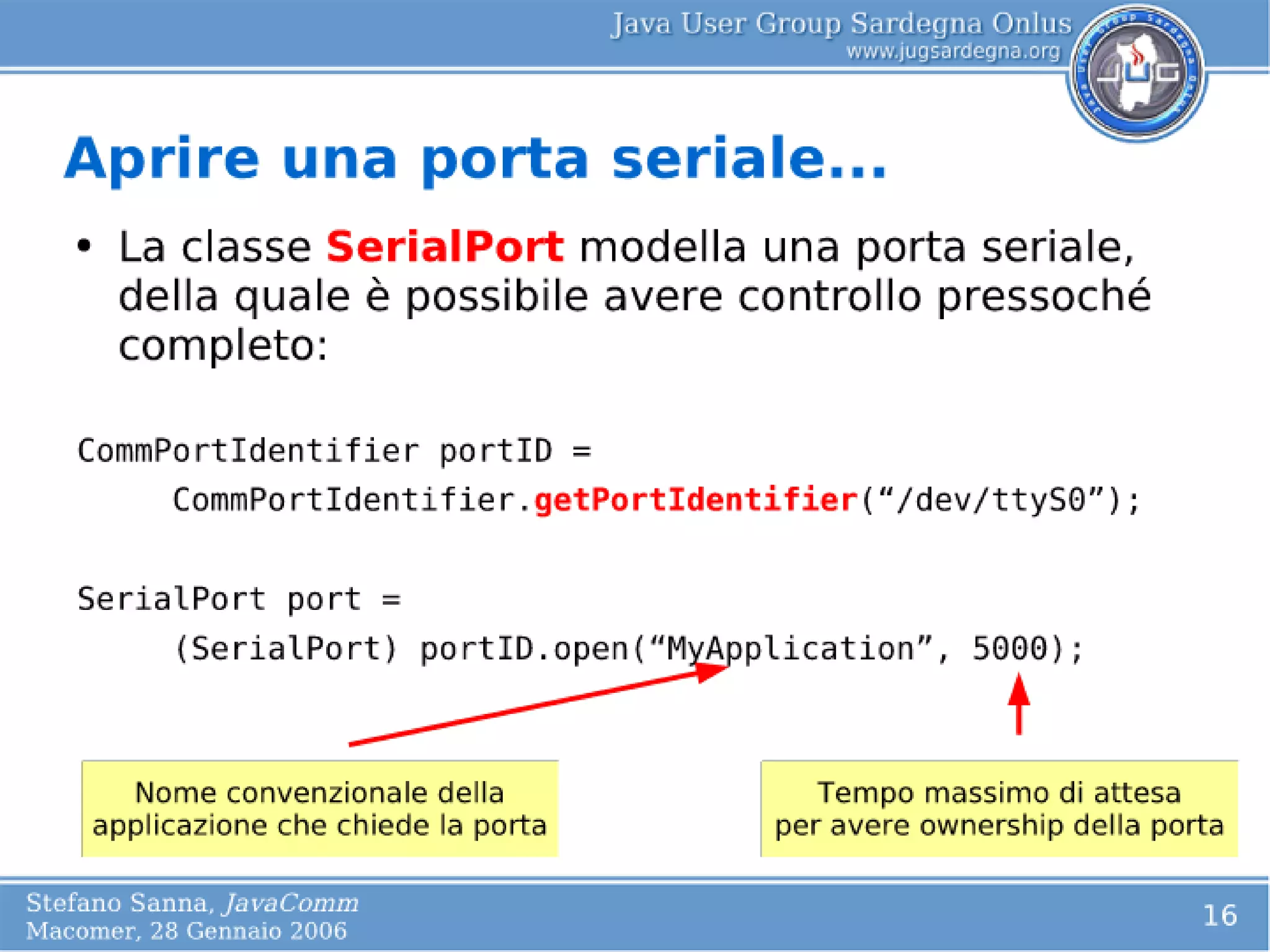

  16. 16. Aprire una porta seriale... La classe SerialPort modella una porta seriale, ● della quale è possibile avere controllo pressoché completo: CommPortIdentifier portID = CommPortIdentifier.getPortIdentifier(“/dev/ttyS0”); SerialPort port = (SerialPort) portID.open(“MyApplication”, 5000); Nome convenzionale della Tempo massimo di attesa applicazione che chiede la porta per avere ownership della porta Stefano Sanna, JavaComm 16 Macomer, 28 Gennaio 2006

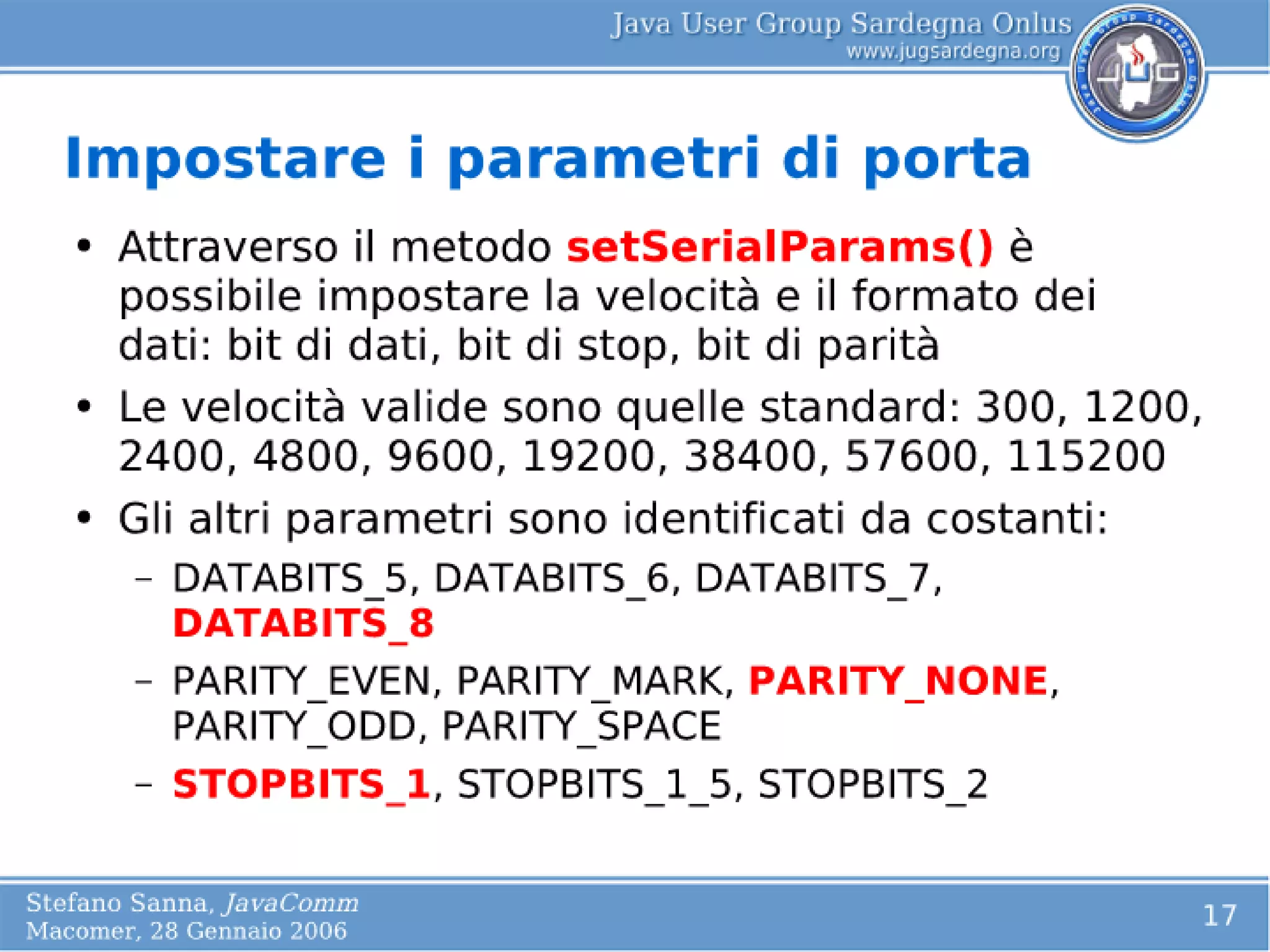

  17. 17. Impostare i parametri di porta Attraverso il metodo setSerialParams() è ● possibile impostare la velocità e il formato dei dati: bit di dati, bit di stop, bit di parità Le velocità valide sono quelle standard: 300, 1200, ● 2400, 4800, 9600, 19200, 38400, 57600, 115200 Gli altri parametri sono identificati da costanti: ● DATABITS_5, DATABITS_6, DATABITS_7, – DATABITS_8 PARITY_EVEN, PARITY_MARK, PARITY_NONE, – PARITY_ODD, PARITY_SPACE STOPBITS_1, STOPBITS_1_5, STOPBITS_2 – Stefano Sanna, JavaComm 17 Macomer, 28 Gennaio 2006

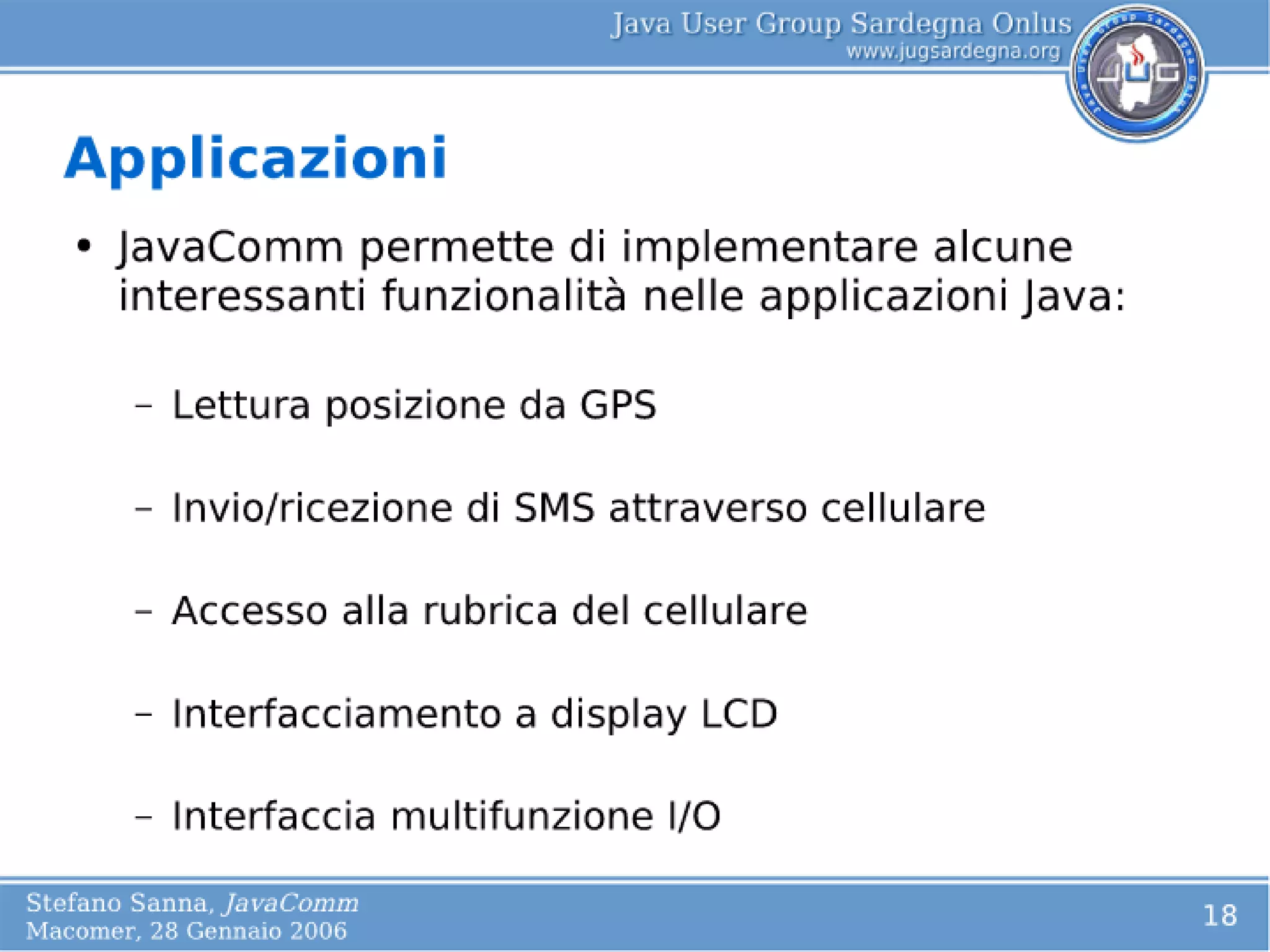

  18. 18. Applicazioni JavaComm permette di implementare alcune ● interessanti funzionalità nelle applicazioni Java: Lettura posizione da GPS – Invio/ricezione di SMS attraverso cellulare – Accesso alla rubrica del cellulare – Interfacciamento a display LCD – Interfaccia multifunzione I/O – Stefano Sanna, JavaComm 18 Macomer, 28 Gennaio 2006
  19. 19. Lettura posizione da GPS I ricevitori GPS dotati di interfaccia RS-232, USB o ● Bluetooth inviano stringhe di testo contenenti le informazioni di localizzazione Lo standard NMEA 0183 stabilisce il formato delle ● sentence inviate al calcolatore: GPRMC – ● Recommended Minimum Specific GPS/TRANSIT Data GPGGA – ● Global Positioning System Fix Data GPGSV – ● GPS Satellites in View Stefano Sanna, JavaComm 19 Macomer, 28 Gennaio 2006

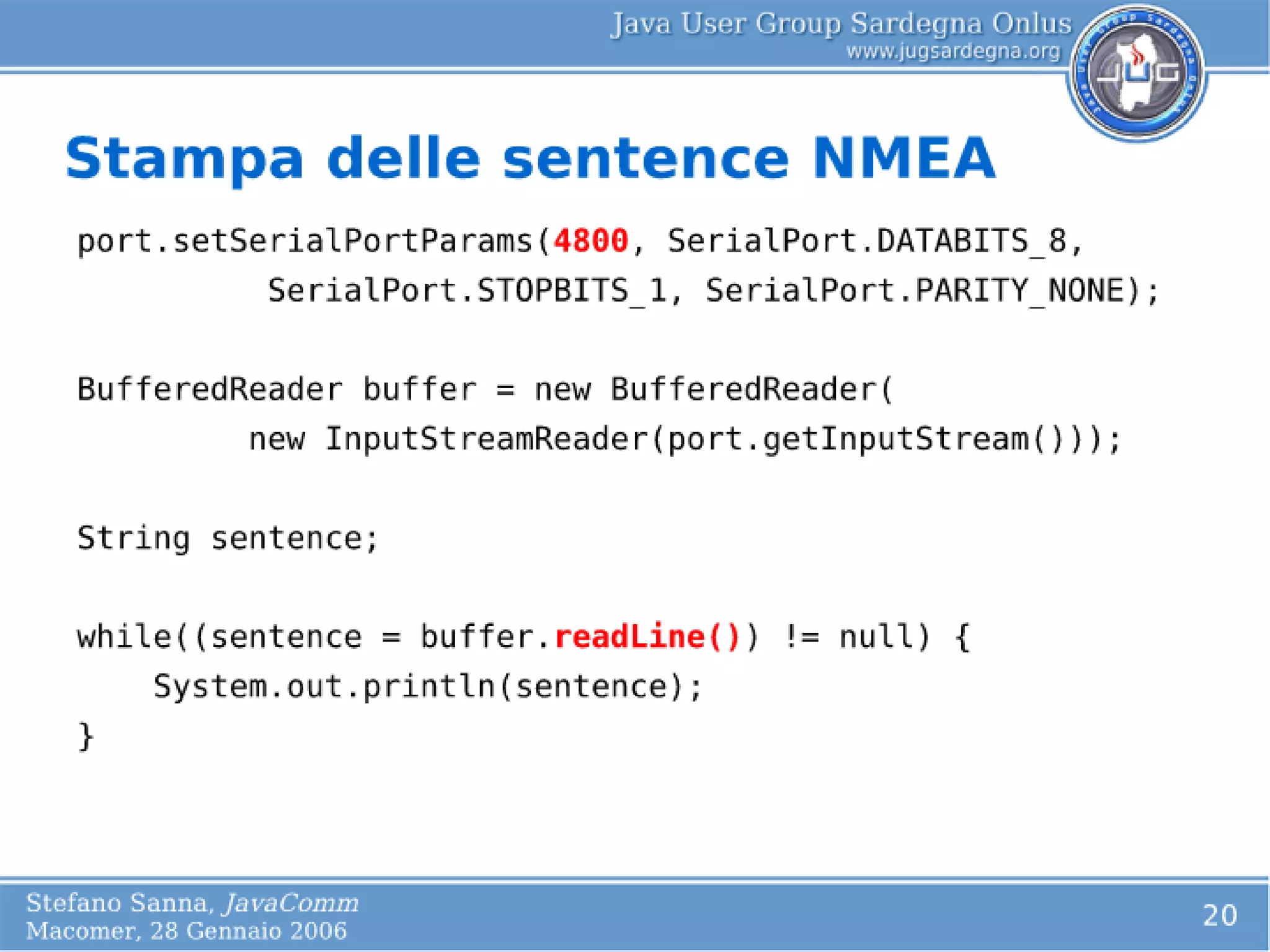

  20. 20. Stampa delle sentence NMEA port.setSerialPortParams(4800, SerialPort.DATABITS_8, SerialPort.STOPBITS_1, SerialPort.PARITY_NONE); BufferedReader buffer = new BufferedReader( new InputStreamReader(port.getInputStream())); String sentence; while((sentence = buffer.readLine()) != null) { System.out.println(sentence); } Stefano Sanna, JavaComm 20 Macomer, 28 Gennaio 2006

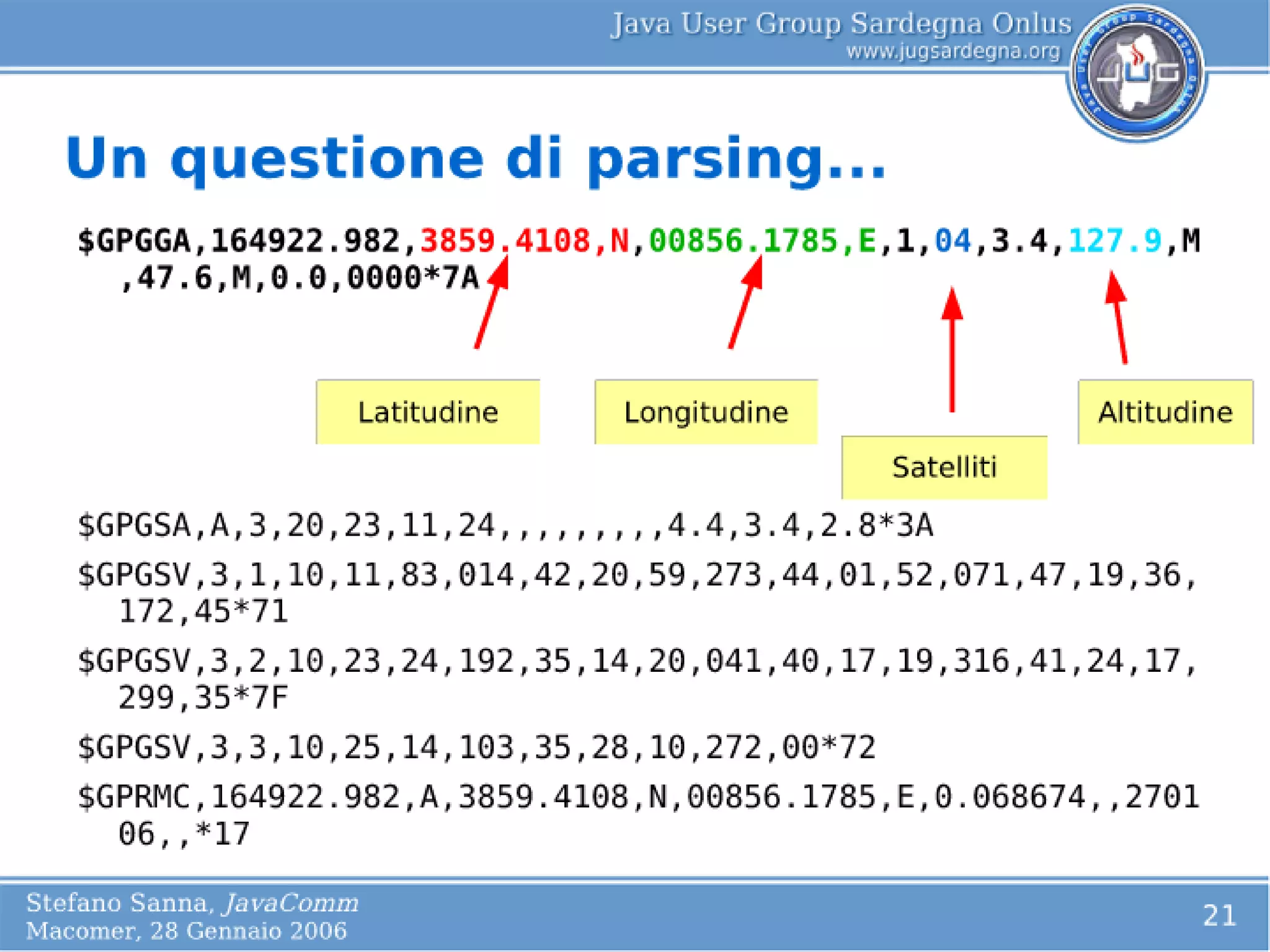

  21. 21. Un questione di parsing... $GPGGA,164922.982,3859.4108,N,00856.1785,E,1,04,3.4,127.9,M ,47.6,M,0.0,0000*7A Latitudine Longitudine Altitudine Satelliti $GPGSA,A,3,20,23,11,24,,,,,,,,,4.4,3.4,2.8*3A $GPGSV,3,1,10,11,83,014,42,20,59,273,44,01,52,071,47,19,36, 172,45*71 $GPGSV,3,2,10,23,24,192,35,14,20,041,40,17,19,316,41,24,17, 299,35*7F $GPGSV,3,3,10,25,14,103,35,28,10,272,00*72 $GPRMC,164922.982,A,3859.4108,N,00856.1785,E,0.068674,,2701 06,,*17 Stefano Sanna, JavaComm 21 Macomer, 28 Gennaio 2006

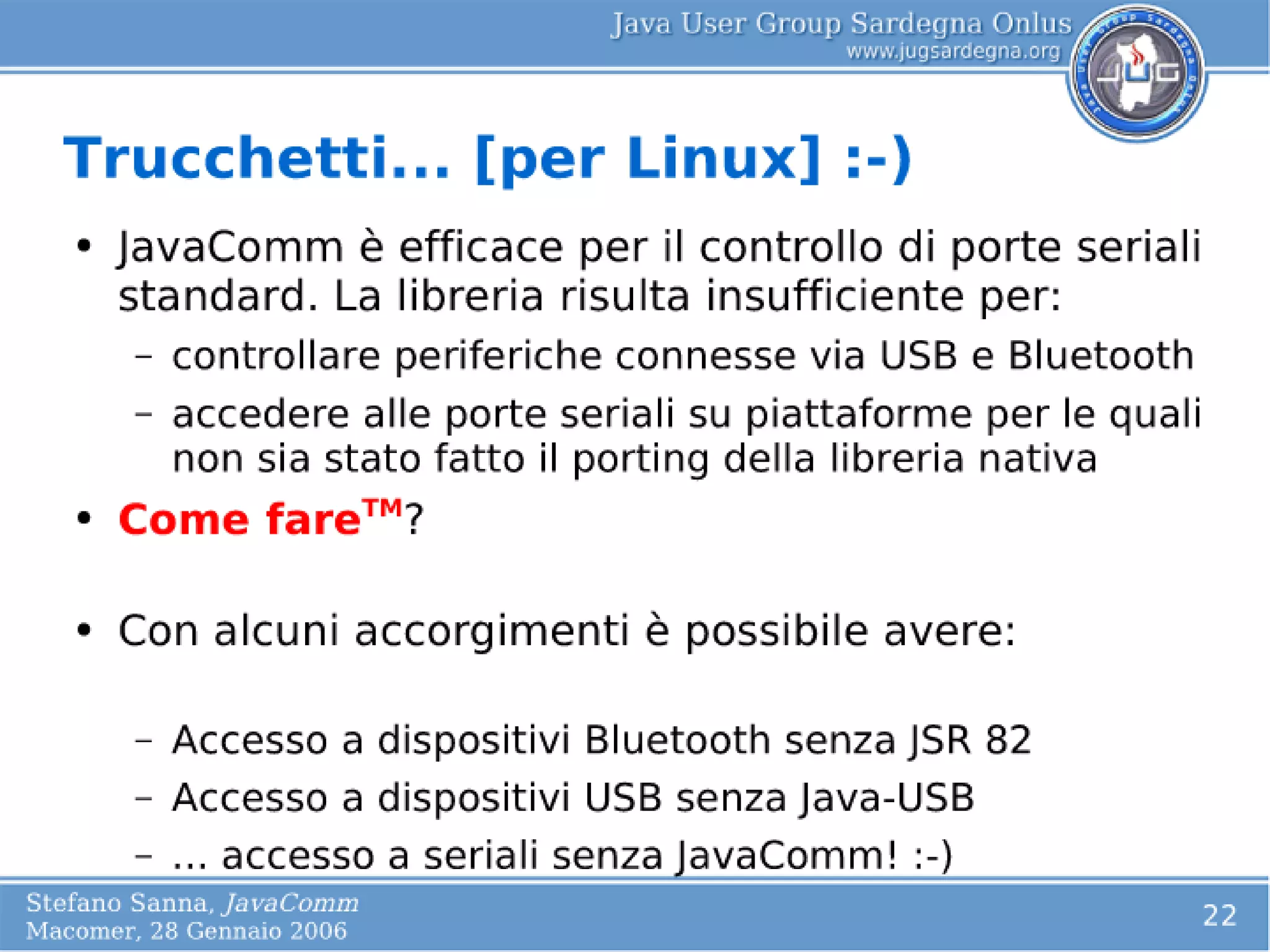

  22. 22. Trucchetti... [per Linux] :-) JavaComm è efficace per il controllo di porte seriali ● standard. La libreria risulta insufficiente per: controllare periferiche connesse via USB e Bluetooth – accedere alle porte seriali su piattaforme per le quali – non sia stato fatto il porting della libreria nativa Come fareTM? ● Con alcuni accorgimenti è possibile avere: ● Accesso a dispositivi Bluetooth senza JSR 82 – Accesso a dispositivi USB senza Java-USB – ... accesso a seriali senza JavaComm! :-) – Stefano Sanna, JavaComm 22 Macomer, 28 Gennaio 2006

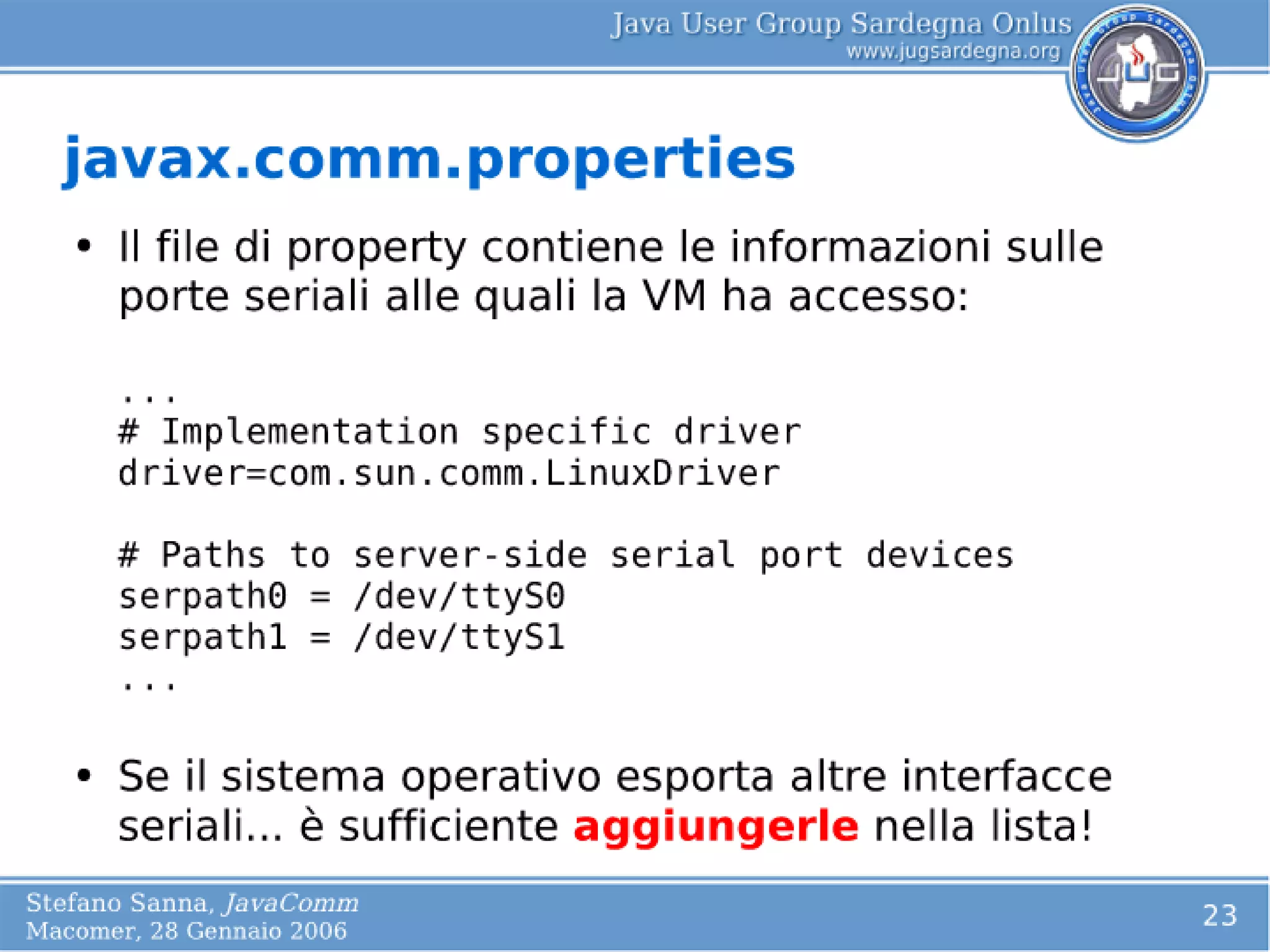

  23. 23. javax.comm.properties Il file di property contiene le informazioni sulle ● porte seriali alle quali la VM ha accesso: ... # Implementation specific driver driver=com.sun.comm.LinuxDriver # Paths to server-side serial port devices serpath0 = /dev/ttyS0 serpath1 = /dev/ttyS1 ... Se il sistema operativo esporta altre interfacce ● seriali... è sufficiente aggiungerle nella lista! Stefano Sanna, JavaComm 23 Macomer, 28 Gennaio 2006

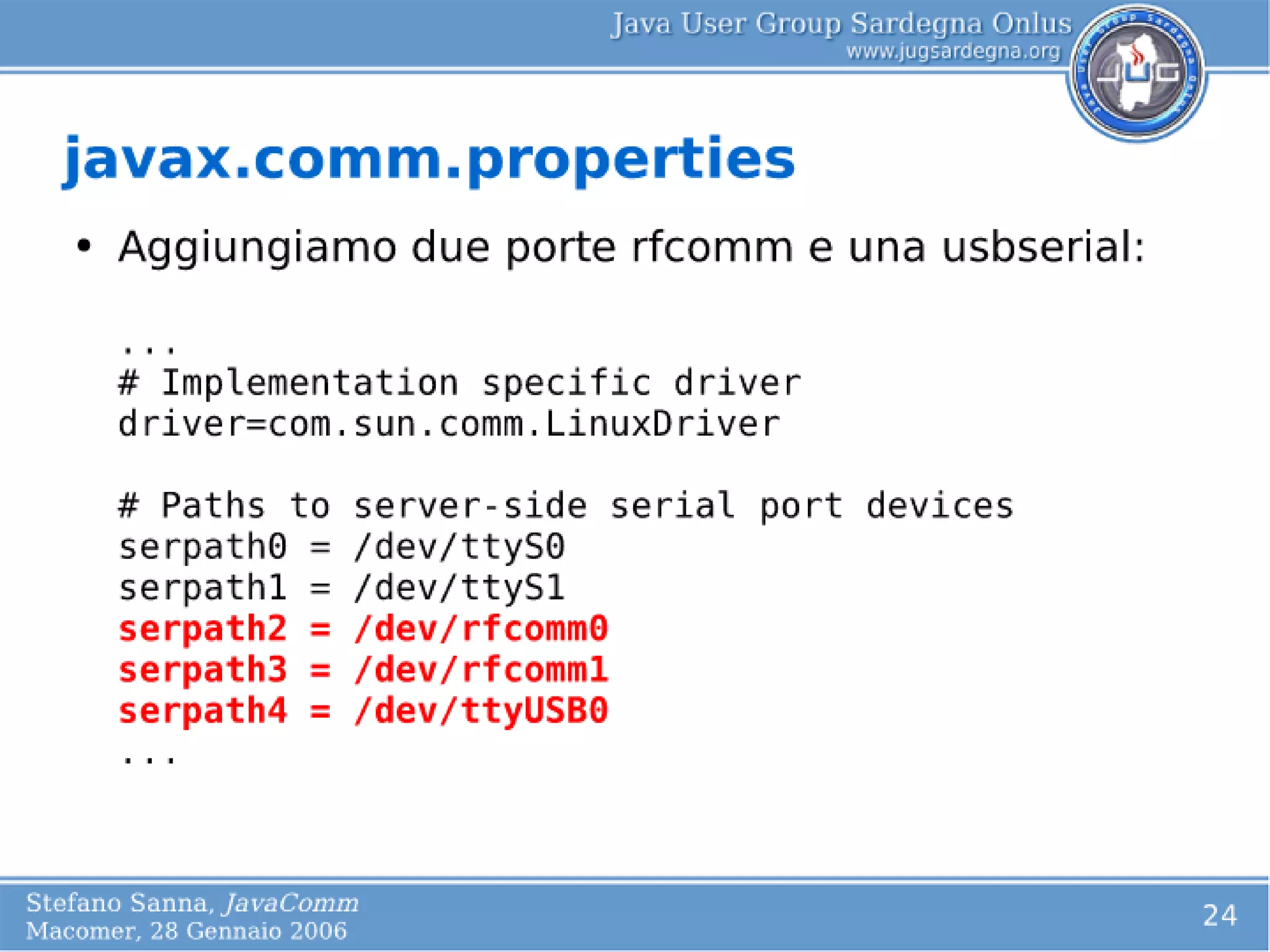

  24. 24. javax.comm.properties Aggiungiamo due porte rfcomm e una usbserial: ● ... # Implementation specific driver driver=com.sun.comm.LinuxDriver # Paths to server-side serial port devices serpath0 = /dev/ttyS0 serpath1 = /dev/ttyS1 serpath2 = /dev/rfcomm0 serpath3 = /dev/rfcomm1 serpath4 = /dev/ttyUSB0 ... Stefano Sanna, JavaComm 24 Macomer, 28 Gennaio 2006
  25. 25. RFCOMM senza JSR 82 Utilizzando Bluez, lo stack Bluetooth ufficiale in ● ambiente Linux, è possibile avere il binding di porte seriali rfcomm su specifici servizi SPP: rfcomm bind 0 00:11:22:AA:BB:CC 1 Sul file /etc/bluetooth/rfcomm.conf si può avere il ● binding automatico: rfcomm0 { bind yes; device 00:11:22:AA:BB:CC; channel 1; } Stefano Sanna, JavaComm 25 Macomer, 28 Gennaio 2006

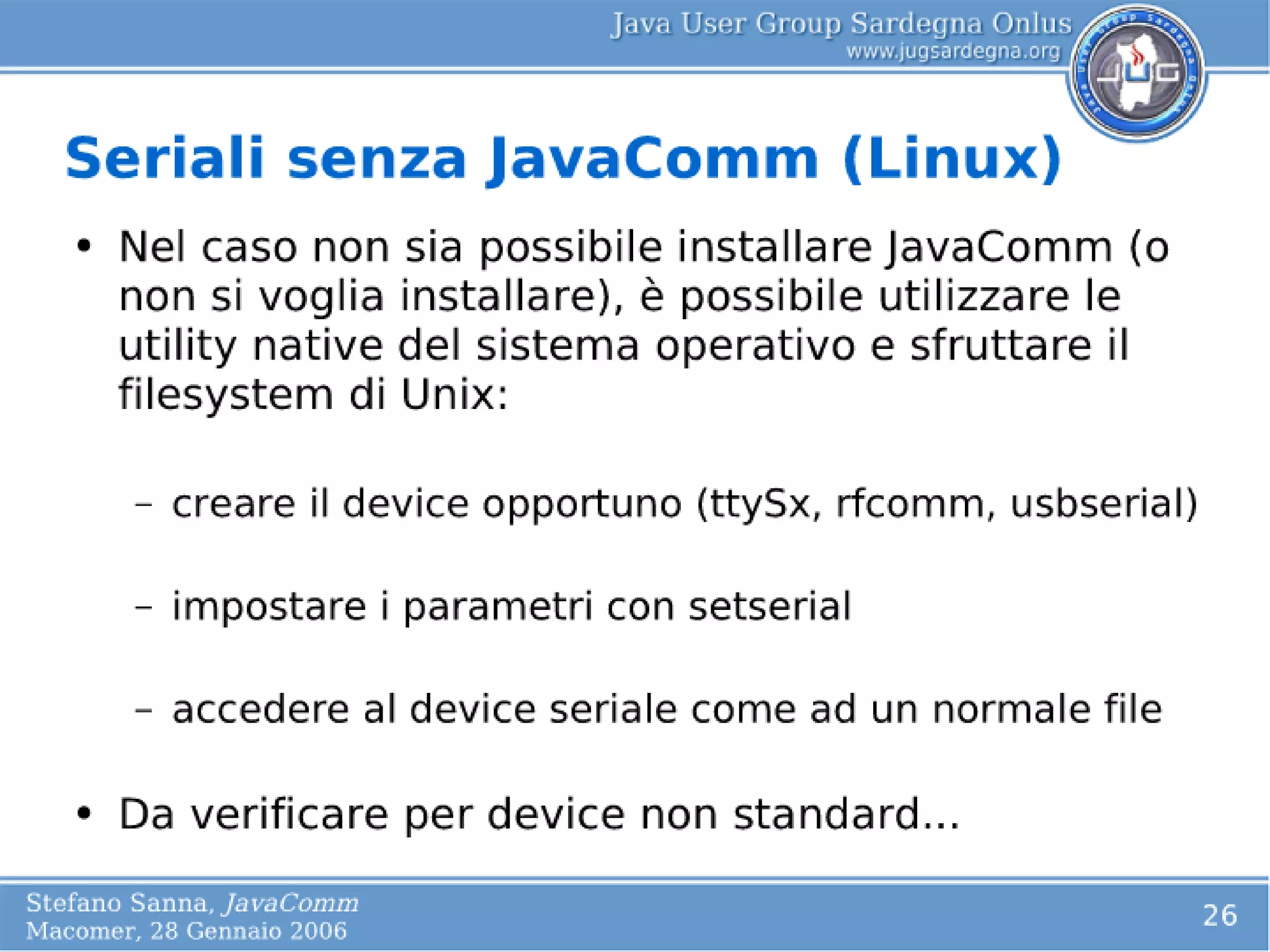

  26. 26. Seriali senza JavaComm (Linux) Nel caso non sia possibile installare JavaComm (o ● non si voglia installare), è possibile utilizzare le utility native del sistema operativo e sfruttare il filesystem di Unix: creare il device opportuno (ttySx, rfcomm, usbserial) – impostare i parametri con setserial – accedere al device seriale come ad un normale file – Da verificare per device non standard... ● Stefano Sanna, JavaComm 26 Macomer, 28 Gennaio 2006

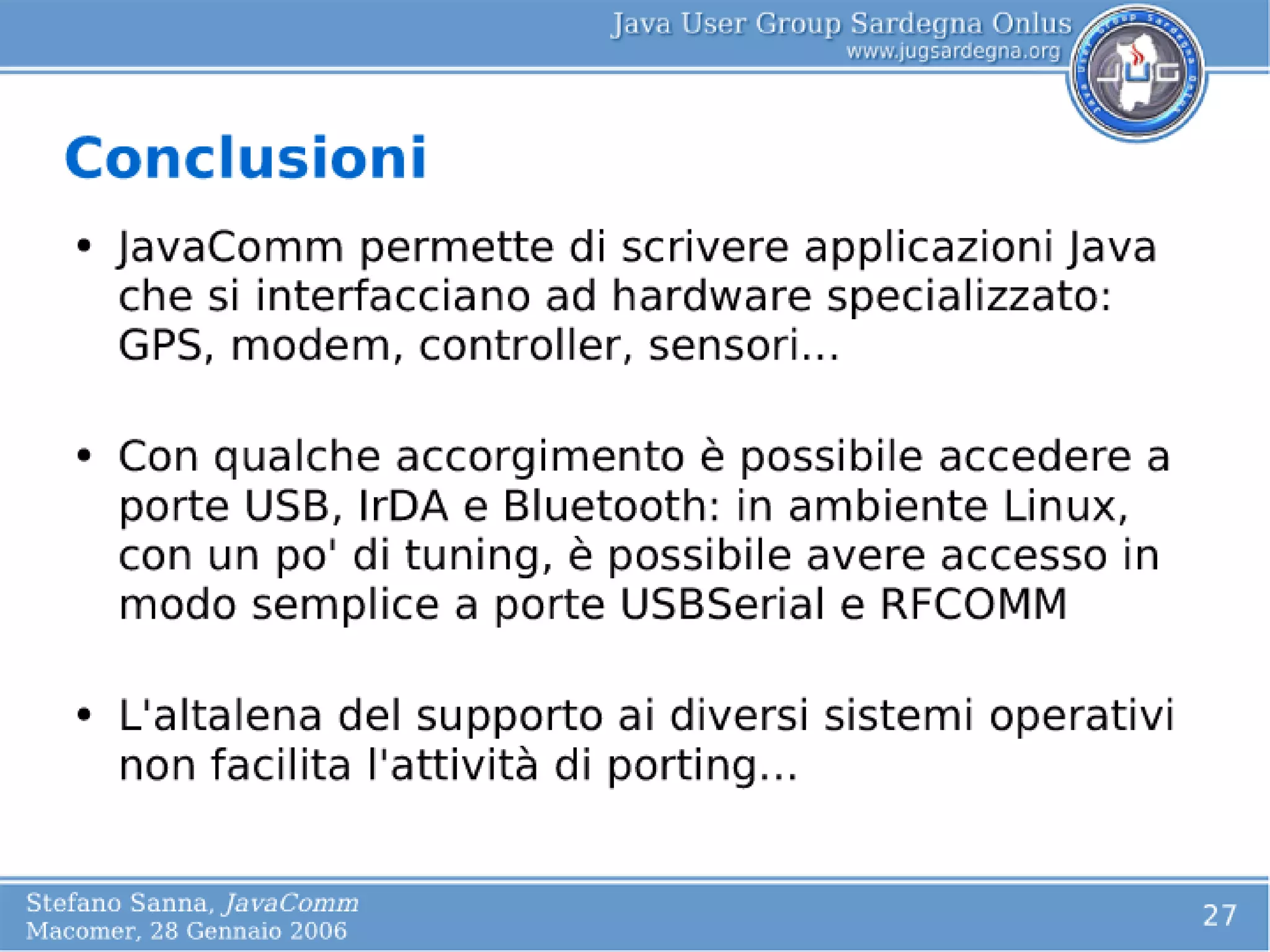

  27. 27. Conclusioni JavaComm permette di scrivere applicazioni Java ● che si interfacciano ad hardware specializzato: GPS, modem, controller, sensori... Con qualche accorgimento è possibile accedere a ● porte USB, IrDA e Bluetooth: in ambiente Linux, con un po' di tuning, è possibile avere accesso in modo semplice a porte USBSerial e RFCOMM L'altalena del supporto ai diversi sistemi operativi ● non facilita l'attività di porting... Stefano Sanna, JavaComm 27 Macomer, 28 Gennaio 2006

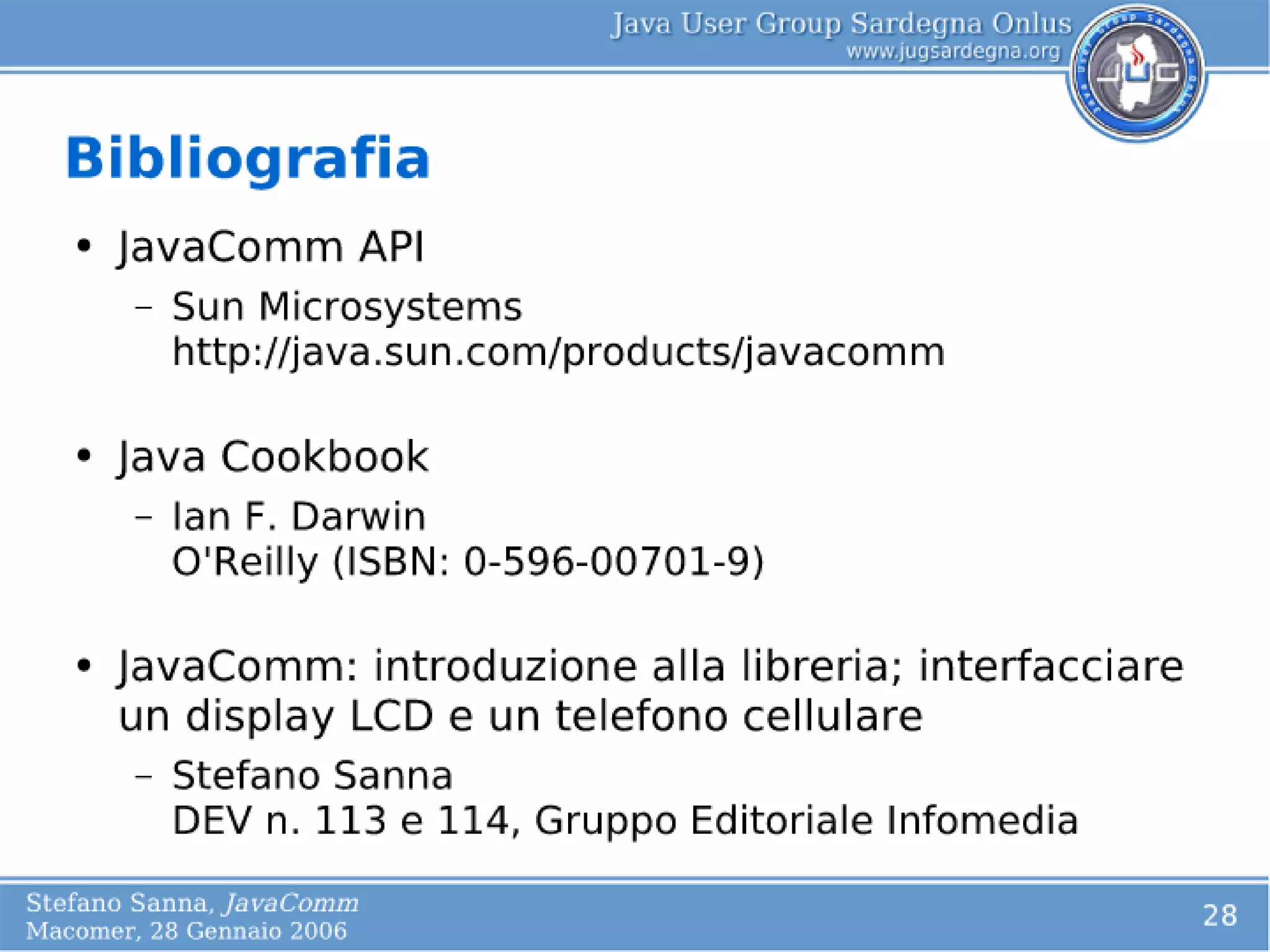

  28. 28. Bibliografia JavaComm API ● Sun Microsystems – http://java.sun.com/products/javacomm Java Cookbook ● Ian F. Darwin – O'Reilly (ISBN: 0-596-00701-9) JavaComm: introduzione alla libreria; interfacciare ● un display LCD e un telefono cellulare Stefano Sanna – DEV n. 113 e 114, Gruppo Editoriale Infomedia Stefano Sanna, JavaComm 28 Macomer, 28 Gennaio 2006

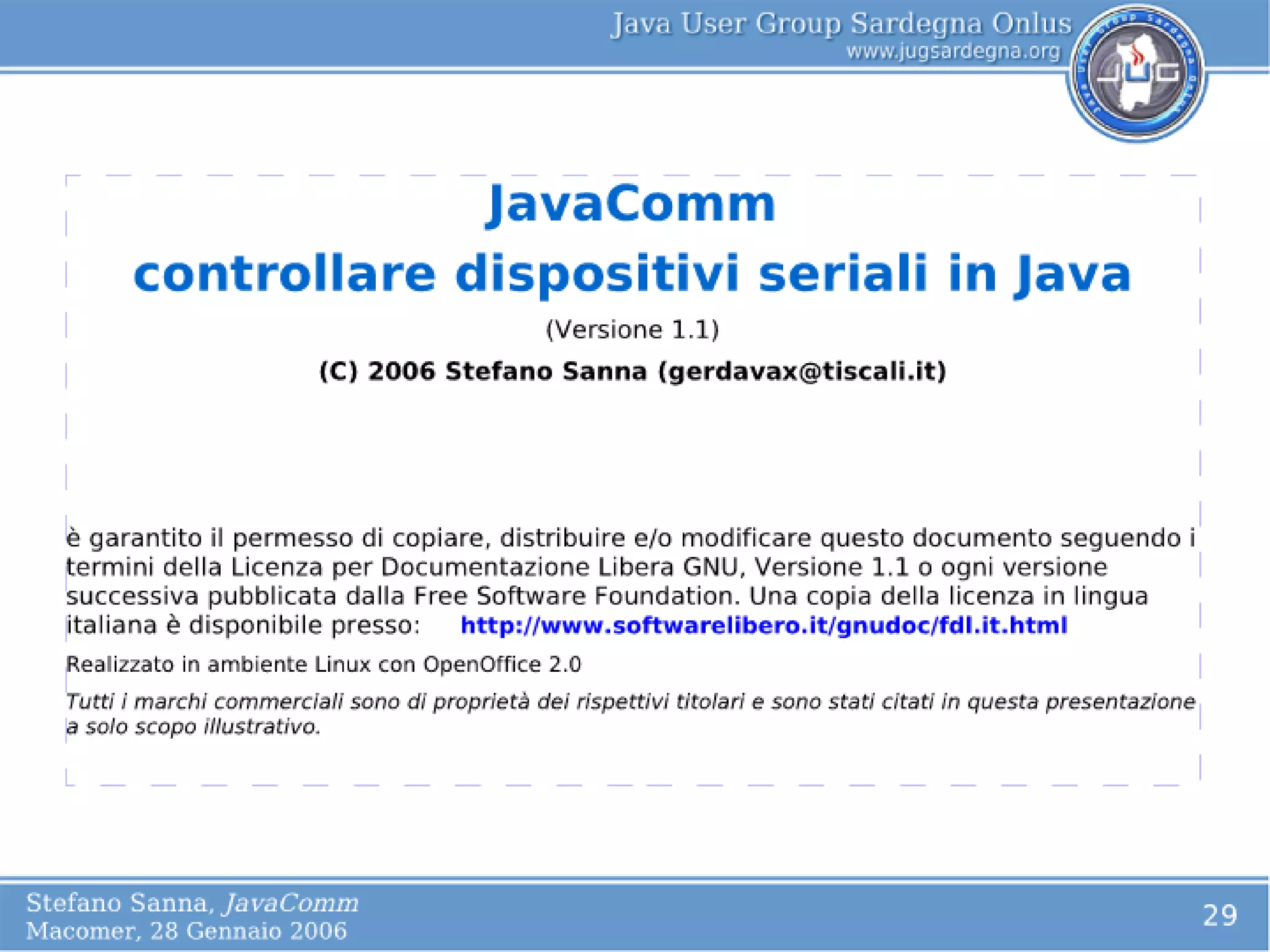

  29. 29. JavaComm controllare dispositivi seriali in Java (Versione 1.1) (C) 2006 Stefano Sanna (gerdavax@tiscali.it) è garantito il permesso di copiare, distribuire e/o modificare questo documento seguendo i termini della Licenza per Documentazione Libera GNU, Versione 1.1 o ogni versione successiva pubblicata dalla Free Software Foundation. Una copia della licenza in lingua italiana è disponibile presso: http://www.softwarelibero.it/gnudoc/fdl.it.html Realizzato in ambiente Linux con OpenOffice 2.0 Tutti i marchi commerciali sono di proprietà dei rispettivi titolari e sono stati citati in questa presentazione a solo scopo illustrativo. Stefano Sanna, JavaComm 29 Macomer, 28 Gennaio 2006

×
