Desmontaje XO Desarrollado por: GRUPO DE SOPORTE XO Revisado por: Ing. Waldy Grández P.

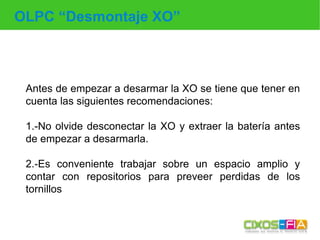

Antes de empezar a desarmar la XO se tiene que tener en cuenta las siguientes recomendaciones: 1.-No olvide desconectar la XO y extraer la batería antes de empezar a desarmarla. 2.-Es conveniente trabajar sobre un espacio amplio y contar con repositorios para preveer perdidas de los tornillos OLPC “Desmontaje XO”

HERRAMIENTAS NECESARIAS Un destornillador estrella mediano. Un destornillador estrella chico. Un destornillador plano para sacar los conectores DESMONTAJE XO HE

HERRAMIENTAS NECESARIAS

Un destornillador estrella mediano.

Un destornillador estrella chico.

Un destornillador plano para sacar los conectores

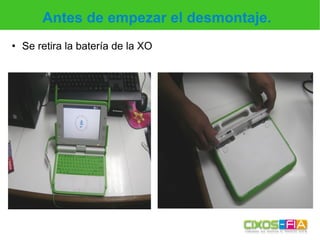

Se retira la batería de la XO Antes de empezar el desmontaje.

Se retira la batería de la XO

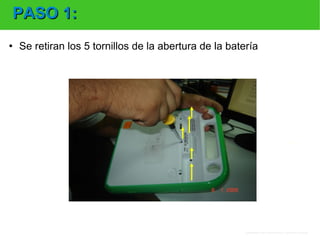

Se retiran los 5 tornillos de la abertura de la batería PASO 1:

Se retiran los 5 tornillos de la abertura de la batería

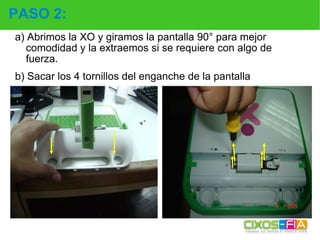

a) Abrimos la XO y giramos la pantalla 90° para mejor comodidad y la extraemos si se requiere con algo de fuerza. b) Sacar los 4 tornillos del enganche de la pantalla PASO 2:

a) Abrimos la XO y giramos la pantalla 90° para mejor comodidad y la extraemos si se requiere con algo de fuerza.

b) Sacar los 4 tornillos del enganche de la pantalla

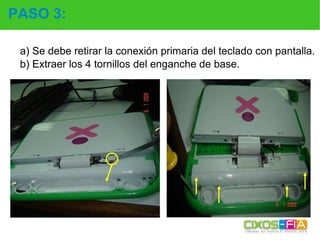

PASO 3: a) Se debe retirar la conexión primaria del teclado con pantalla . b) Extraer los 4 tornillos del enganche de base.

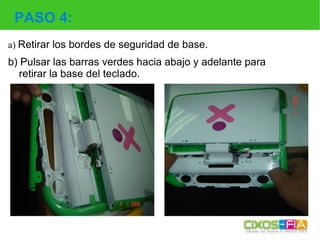

a) Retirar los bordes de seguridad de base. b) Pulsar las barras verdes hacia abajo y adelante para retirar la base del teclado. PASO 4:

a) Retirar los bordes de seguridad de base.

b) Pulsar las barras verdes hacia abajo y adelante para retirar la base del teclado.

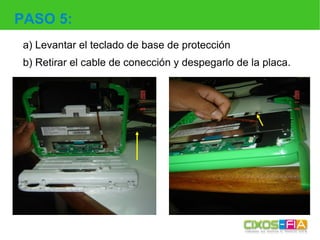

a) Levantar el teclado de base de protección b) Retirar el cable de conección y despegarlo de la placa. PASO 5:

a) Levantar el teclado de base de protección

b) Retirar el cable de conección y despegarlo de la placa.

a) Retirar los cables de la placa inferior pulsando el seguro hacia arriba y retirar los cables suavemente. b) Se retira el borde de seguridad como se muestra en la foto. PASO 6:

a) Retirar los cables de la placa inferior pulsando el seguro hacia arriba y retirar los cables suavemente.

b) Se retira el borde de seguridad como se muestra en la foto.

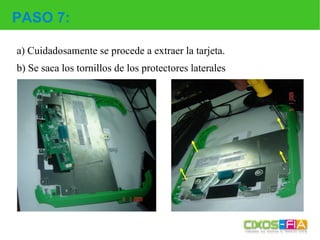

a) Cuidadosamente se procede a extraer la tarjeta. b) Se saca los tornillos de los protectores laterales PASO 7:

a) Cuidadosamente se procede a extraer la tarjeta.

b) Se saca los tornillos de los protectores laterales

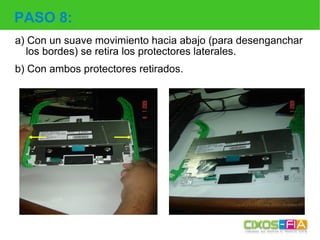

a) Con un suave movimiento hacia abajo (para desenganchar los bordes) se retira los protectores laterales. b) Con ambos protectores retirados. PASO 8:

a) Con un suave movimiento hacia abajo (para desenganchar los bordes) se retira los protectores laterales.

b) Con ambos protectores retirados.

Finalmente se retira el teclado de goma PASO 9:

Finalmente se retira el teclado de goma

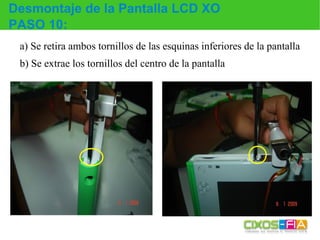

a) Se retira ambos tornillos de las esquinas inferiores de la pantalla b) Se extrae los tornillos del centro de la pantalla Desmontaje de la Pantalla LCD XO PASO 10:

a) Se retira ambos tornillos de las esquinas inferiores de la pantalla

b) Se extrae los tornillos del centro de la pantalla

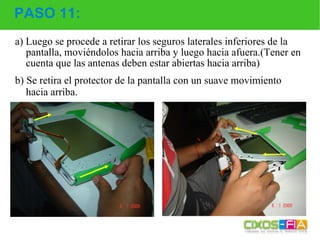

a) Luego se procede a retirar los seguros laterales inferiores de la pantalla, moviéndolos hacia arriba y luego hacia afuera.(Tener en cuenta que las antenas deben estar abiertas hacia arriba) b) Se retira el protector de la pantalla con un suave movimiento hacia arriba. PASO 11:

a) Luego se procede a retirar los seguros laterales inferiores de la pantalla, moviéndolos hacia arriba y luego hacia afuera.(Tener en cuenta que las antenas deben estar abiertas hacia arriba)

b) Se retira el protector de la pantalla con un suave movimiento hacia arriba.

a) Retirado el protector, se pude observar la pantalla. b) Retiramos los 4 tornillos de la pantalla. PASO 12:

a) Retirado el protector, se pude observar la pantalla.

b) Retiramos los 4 tornillos de la pantalla.

a) Se procede a retirar los 4 tornillos de la pantalla. b) Se retira la pantalla levantandola. PASO 13:

a) Se procede a retirar los 4 tornillos de la pantalla.

b) Se retira la pantalla levantandola.

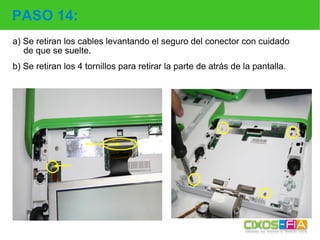

a) Se retiran los cables levantando el seguro del conector con cuidado de que se suelte. b) Se retiran los 4 tornillos para retirar la parte de atrás de la pantalla. PASO 14:

a) Se retiran los cables levantando el seguro del conector con cuidado de que se suelte.

b) Se retiran los 4 tornillos para retirar la parte de atrás de la pantalla.

a) Retiramos los 4 tornillos de la barra verde. b) Ahora se procede a retirar dos tornillos por cada antena. PASO 15:

a) Retiramos los 4 tornillos de la barra verde.

b) Ahora se procede a retirar dos tornillos por cada antena.

a) Retiramos los conectores de las antenas de la placa jalando para la parte superior suavemente. b) Las antenas deben quedar como se muestra en la foto. Paso 16:

a) Retiramos los conectores de las antenas de la placa jalando para la parte superior suavemente.

b) Las antenas deben quedar como se muestra en la foto.

a) Luego se retira el conector del micrófono b) Se retiran los 3 tornillos de la placa metálica. PASO 17:

a) Luego se retira el conector del micrófono

b) Se retiran los 3 tornillos de la placa metálica.

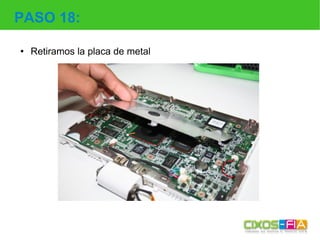

Retiramos la placa de metal PASO 18:

Retiramos la placa de metal

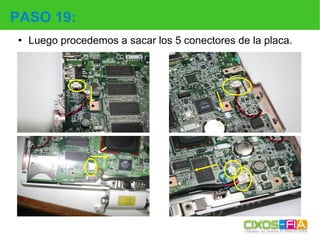

Luego procedemos a sacar los 5 conectores de la placa. PASO 19:

Luego procedemos a sacar los 5 conectores de la placa.

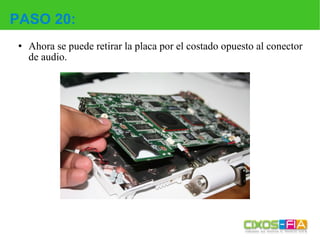

Ahora se puede retirar la placa por el costado opuesto al conector de audio. PASO 20:

Ahora se puede retirar la placa por el costado opuesto al conector de audio.

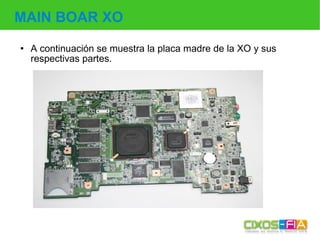

A continuación se muestra la placa madre de la XO y sus respectivas partes. MAIN BOAR XO

A continuación se muestra la placa madre de la XO y sus respectivas partes.
