Base de datos

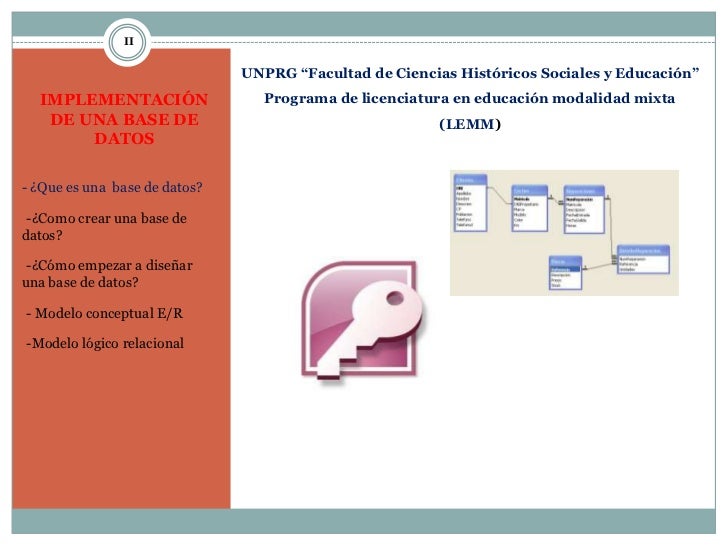

II UNPRG “Facultad de Ciencias Históricos Sociales y Educación” IMPLEMENTACIÓN Programa de licenciatura en educación modalidad mixta DE UNA BASE DE (LEMM) DATOS- ¿Que es una base de datos?--¿Como crear una base dedatos?--¿Cómo empezar a diseñaruna base de datos?-- Modelo conceptual E/R--Modelo lógico relacional

¿Qué es una base de datos? II• Es un conjunto de datos almacenados.•Su esquema es el siguiente: TABLA BASE TABLA PERSONA DATOS PROFESOR

¿Cómo crear una base de datos? IISoftware o programa SISTEMA GESTOR DE BASE DE DATOSSQL SERVER SGBDMy SQLORACLEACCESS BASE DATOS

¿Cómo empezar a diseñar una base de datos? IIMUNDO REAL Esquema Esquema Esquema BASE conceptual lógico físico DATOS Modelo Modelo Modelo conceptual lógico físico E/R relacional SGBD SGBD

Modelo conceptual Entidad/Relación II• ENTIDAD: Objeto y elemento (real o abstracto) acerca del cual se puedaalmacenar información en la B.D Producto Detalle del PRODUCTO producto Entidad Regular Entidad Débil

Modelo conceptual Entidad/Relación II• RELACIÓN: Es una asociación entre entidades. Padre tiene Hijo RELACIÓN BINARIA Cliente factura Producto vendedor RELACIÓN TERCIARIA

Modelo conceptual Entidad/Relación II capitalDepartamento País perten ece RELACIÓN DOBLE supervi EMPLEADO sor RELACIÓN REFLEXIVA

Modelo conceptual Entidad/Relación II• CARNALIDAD: Es el número de relaciones en la que una entidad puedeparticipar 1:1 1:n EQUIPO juga JUGADOR n:n• ROLES: Representan el papel que juega una determinada entidad. jefe emplead trabaja obrero

Modelo conceptual Entidad/Relación II • ATRIBUTOS: describen las propiedades de las entidades y relación.COD. nombre apellido fecha N°factur cantidad DNI factur cliente a • IDENTIFICADOR: Son valores únicos en cada ejemplar de una entidad.COD. nombre apellido cod Nombre apellido 01 Juan Pérez DNI 02 Mar Pérez cliente 03 Juan Sánchez

Modelo lógico referencial IIPara convertir un esquema conceptual a un esquema lógico se debe tomar encuenta tres reglas:1. Todo entidad se convierte en una relación. COD_Cl nombre cliente PK Cod_cl cliente nombre

Modelo conceptual Entidad/Relación II2. Toda interrelación de uno a mucho se realiza la propagación de llave primaria. nombre Cod_Ju nombre Cod_Eq n 1 EQUIPO juga JUGADOR Equipo Jugador PK Cod_Eq PK Cod_Ju Nombre nombre FK Cod_Eq

Modelo conceptual Entidad/Relación II3. Toda interrelación de mucho a mucho se convierte en una relación nombre Cod_Mat nombre Cod_asig Cod_Un n n Universitario Pasan Materias Pasan Jugador EquipoPK PK Cod_asig Cod_Eq PK Cod_Ju FK1 Cod_Eq Nombre nombre FK2 Cod_Ju

Ejercicio 1 IISe tiene una empresa desarrollando varios proyectos, a los que sonasignados varios empleados, pero cada empleado solo esta vinculado a unproyecto, en un momento dado. Cada proyecto consume diferentes recursosen cantidades determinadas: los empleados están a cargo de un supervisor,que es un empleado también. Los empleados pueden tener personasbeneficiarias (hijos, esposas, padres, etc.). Paso del Modelo Entidad-Relación al Modelo Relacional con sus respectivos atributos.

Ejercicio 2Se desea crear un esquema conceptual a un esquema referencial paragestionar los pedidos de una empresa distribuidora de suministro decomputadoras.-Posee clientes que realizan pedidos. De los clientes se tiene el códigocliente, el nombre de la empresa, el representante que los atiende y unlimite de crédito que se le puede dar.- Posee representante de ventas. De los cuales se tiene su código deempleado, su nombre, edad, oficina donde trabajan, su fecha de contrato yel supervisor el cual responde sus ventas.- Posee oficinas de las cuales tenemos su código de oficina, la ciudad yregión donde se encuentra geográficamente, representante que las dirige,- Posee productos de los cuales tenemos: el código del producto, nombredel producto, el precio y la existencias en almacén.- Posee pedidos del cual se tiene el numero de pedido, la fecha, el clienteque realizo el pedido, el representante que atendió el pedido, el productosolicitado, y la cantidad.
