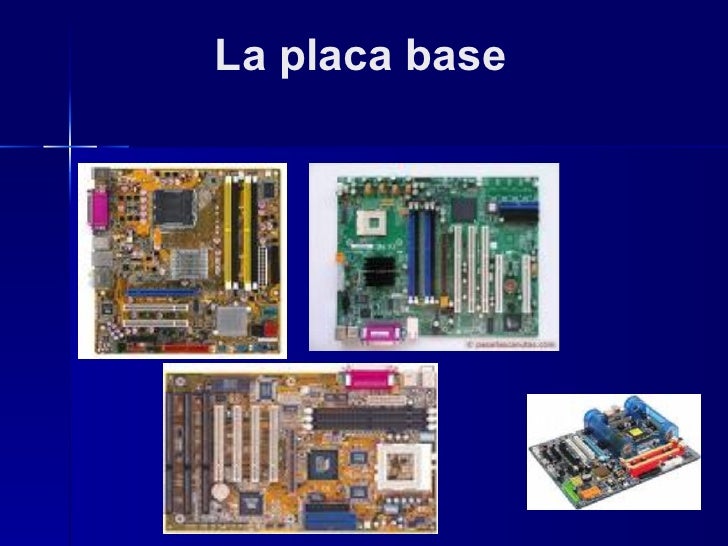

La placa base

La placa base
Es el componente principal de todo ordenador, al que se conectan o en el que se encuentran todos los demás aparatos y dispositivos.
La mayoría de los compradores de ordenadores, apenas se preocupan de esta parte del PC; a menudo no preguntan siquiera por el modelo concreto de la placa base que empleará el ordenador que están comprando. Sin embargo, la placa base resulta fundamental, ya que de ella dependerá qué componentes podemos instalar y, sobre todo, las posibilidades de ampliación futura del PC.
NUNCA DEBE AHORRA DINERO A LA HORA DE COMPRAR LA PLACA BASE, ES LA DECISIÓN MÁS DÍFICIL DE RECTIFICAR POSTERIORMENTE.

La placa base Factores de forma
Los principales componente de la placa base son:
Un zócalo , donde va pinchado el procesador
Las ranuras de memoria , donde se insertan los módulos de memoria.
Las ranuras de expansión donde se conectan las tarjetas de algunos componentes.
Los diversos chips de control , entre ellos el chipset y la BIOS
Muchos conectores, unos internos y otros externos.
Las placas se fabrican de diferentes tamaños y con diversos tipos de conectores para periféricos

La placa base Factores de forma : PC/XT,AT y Baby AT
Estos tipos de placas están descatalogados, ya no se usan.

La placa base Factores de forma : FATX y Mini-ATX
Aún hoy se resiste ha ser sustituida por otras más modernas. Novedades :
El interruptor de encendido se conecta a la placa base, de forma que ésta pudiera controlar el encendido y apagado del ordenador.
Se cambió el conector de alimentación de la placa por un modelo de una sola pieza imposible de ser colocado al revés .
Distribución de los conectores con los extremos soldados a la placa y agrupados en una zona rectangular que da a la parte trasera de la placa .
Micro situado normalmente debajo de la fuente de alimentación

La placa base Factores de forma : LPX, Mini-LPX y NLX
Su diferencia está en que las ranuras para las tarjetas de expansión no se encuentran directamente sobre la placa base, sino en un conector especial llamado riser card.
Así, una vez montadas las tarjetas en la riser card quedan paralelas a la placa base, en vez de perpendiculares como en los demás formatos.
El problema de estos formatos es su reducida capacidad de expansión y la dificultad de refrigeración.

La placa base Factores de forma : BTX
Se diseñaron para sustituir a las ATX, aunque se ven poco ya que sus ventajas no están nada claras.
Se necesita para montarla una caja BTX, no es posible hacerlo en una ATX.
Buscan lograr cajas de “perfil bajo”, con poco espacio para componentes calientes como disco duro o grabadoras.
Suelen tener el micro en la parte delantera.
Se utiliza en las cajas apaisadas.

La placa base Formatos reducidos: Mini, micro ATX, BTX, DTX e ITX y Shuttle SFF/XPC
Estos formatos de menor tamaño tienen mucho sentido hoy en día, pues la mayoría de los usuarios apenas emplean tarjetas de expansión: suelen estar integradas en la placa base. Sólo suele ser necesaria una ranura de expansión para la tarjeta gráfica.
AMD introdujo en 2007 dos nuevos formatos, DTX y Mini-DTX, cuya principal ventaja es la compatibilidad con cajas ATX y disponer de dos ranuras de expansión, bastante para un espacio tan pequeño.
El formato SFF es el empleado por el fabricante Shuttle en sus PC de insignificante tamaño.
Entra en www.shuttle.com y mira estos pequeños ordenadores.

La placa base Factores de forma : WTX y otros formatos
WTX es un formato de gran tamaño, pensado para estaciones de trabajo que necesitan numerosos componentes.
Algunos fabricantes de ordenadores (IBM, HP, COMPAQ, ETC..) han utilizado placas base con formatos propietarios, es decir, propios de cada marca. Esta costumbre se ha ido reduciendo, de forma que hoy en día es menos frecuente encontrase la desagradable sorpresa de no poder actualizar un ordenador “de marca” por motivos como que los taladros de anclaje o el conector de teclado estén a medio centimentro de las posiciones normales.

La placa base Los componentes de la placa base Zócalo (socket) del microprocesador
Es el conector donde se conecta el microprocesador.
Al principio los microprocesadores iban soldados directamente a la placa base, hasta la aparición de los encapsulados :
PGA : Es el más clásico, consiste en un marco cuadrado de conectores redondos en donde se insertan los pines del chip por presión.
ZIF : Zócalos de fuerza de inserción nula; eléctricamente es como un PGA, aunque añade un sistema mecánico de palanca que permite introducir el micro sin necesidad de fuerza alguna, con lo que el peligro de doblar las patillas disminuye.
LGA : En este zócalo, los papeles se cambian,: los pines pasan a estar en la placa base, mientras que el procesador tiene contactos planos en su superficie inferior.

Busca en internet información sobre los siguientes tipos de zócalos:
Nombre Nº de contactos Micro soportado Notas Socket AM3 Socket F Socket AM2+ Socket AM2 LGA771 Socket 939 Socket 754 Socket 478 Slot A Slot 2

A la hora de comprar una placa base se debe estudiar con mucho cuidado que microprocesadores soporta, para poder tener capacidad de ampliación en un futuro.
La placa base debe ser lo más moderna posible, aunque tampoco conviene comprar los primeros modelos que salgan al mercado.
Cuando hablamos de portátiles, realmente resulta muy difícil, si no imposible, actualizar el micro: es muy difícil acceder al zócalo, cada zócalo suele ser compatible con muy pocos modelos de microprocesadores y la refrigeración está diseñada para modelos concretos.

La placa base Los componentes de la placa base Ranuras de memoria
Son los conectores para la memoria principal del ordenador, la RAM.
Antiguamente, los chips de memoria se soldaban a la placa base, como aún hoy en día ocurre con la memoria de algunas tarjetas gráficas.
Hoy la memoria se construye agrupando varios chips en una plaquita conocida como módulo. Estos módulos han ido variando de tamaño y capacidad. Actualmente los más comunes son:
DIMM de 169 pines, para la memoria SDRAM.
DIMM de 184 pines, para la memoria DDR.
DIMM de 240 pines, para las memorias DDR2 o DDR3.
Es muy importante seguir al pie de la letra las indicaciones de los fabricantes de la placa base en cuanto al tipo de memoria a utilizar (DDR, DDR2, registered, etc), la capacidad de los módulos y la distribución de los mismos.
Busca información en internet sobre el concepto “Dual Channel”

La placa base Los componentes de la placa base Chipset de control
Es el conjunto de chips que se encargan de controlar una gran cantidad de funciones del ordenador: relación entre el micro y las caché, puertos internos y externos, incluso en algunos modelos vídeo y red.
Actualmente, debido al gran desarrollo de los microprocesadores, el chipset es uno de los elementos fundamentales del PC, porque es el elemento que proporciona a la placa base, la mayoría de las funciones.

La placa base Los componentes de la placa base Chipset de control Estructura del chipset
El conjunto de chips que forman el chipset, ha consistido normalmente en dos chips:
Northbridge
Southbridge
Funciones del Northbridge:
Soporte para una familia de microprocesadores: Sería imposible para un chipset de Pentium II controlar un Pentium 4, aunque pudiéramos conectarlo físicamente.
Controlador de memoria: Tipo de memoria: SDRAM pero no DDR-SDARM, osólo memoria ECC, o una cantidad mayor o menor.
Soporte de buses locales tipo AGP: Tipo especial de bus para tarjetas gráficas .
Soporte de sistemas de ahorro de energía: Soporte de microprocesador y memoria para poder emplear los modos de ahorro de energía.
Controladora gráfica integrada :
Funciones del Southbridge:
Soporte para buses de expansión: Como los PCI, PCI Express..
Controladoras de dispositivos: Al menos del tipo IDE / ATA pero casi siempre además SATA, red ethernet y de sonido .
Control de puertos para periféricos: Como USB o FireWire.
Controladores básicos de la arquitectura PC: Como el controlador de interrupciones, controlador DMA, controlador de teclado.

La placa base Los componentes de la placa base Chipset de control Estructura del chipset Cdd Chipset VIA PT880 para Pentium 4

La placa base Los componentes de la placa base Historia de los Chipset
A lo largo de la historia se utilizado cientos de chpsets, entre los fabricantes más destacados tenemos: Intel, VIA, NVIDIA, SIS, ATI, ALI / Uli y AMD.
Las características de un chipset dependen de la combinación concreta de northbridge y southbridge empleada por el fabricante de la placa base.
Creo que es innecesario realizar un estudio detallado de los chipset del mercado. Lo que si debemos tener en cuenta es la importancia de este elemento en las placas base y considerar que siempre que sea posible debemos adquirir placas con el zócalo y chipset más modernos que podamos encontrar, si es que pensamos actualizar el PC en un futuro… algo que no siempre estará garantizado, puede que nos falte una BIOS compatible, la placa no soporte los nuevos voltajes o cualquier otro problema.

La placa base Los componentes de la placa base La BIOS
BIOS: Sistemas de entrada / salida básico, es un programa software incorporado en un chip de la placa base que se encarga de arrancar el PC y dar soporte para manejar ciertos dispositivos de entrada / salida. Físicamente se localiza en un chip de forma rectangular o cuadrada.
Antes de permitir que el ordenador arranque, la BIOS ofrece una interfaz gráfica para configurar parámetros básicos del PC. Estos parámetros se almacenan en un chip denominado CMOS. La CMOS se alimenta permanentemente mediante una batería / acumulador, generalmente de forma cilíndrica o de botón como las de los relojes.

La placa base Los componentes de la placa base La BIOS: Actualización
Si la BIOS se hubiese configurado incorrectamente, suele poder borrarse dicha configuración mediante un jumper (pequeño interruptor) llamado Clear CMOS o CCMOS . En otros sistemas tendríamos que pasar por desconectar la batería (si existe y se encuentra) o cortocircuitar determinados contactos (algo que sólo se debe hacer si se sabe bien lo que se está haciendo).
Al principio la BIOS se almacenaba en memorias ROM (memorias de solo lectura que no necesitan estar alimentadas para mantener la información), esto suponía que la BIOS no se cambiaba durante toda la vida útil del PC.
Después comenzaron a almacenarse la BIOS en memorias EPROM ( memorias que se borran mediante rayos ultravioletas y que posteriormente pueden escribirse eléctricamente.
Actualmente se graban en EEPROM que son memorias programables y borrables eléctricamente. Esto nos permite actualizar las BIOS con nuevas ampliaciones cuando estas surgen.

La placa base Los componentes de la placa base La BIOS: Actualización
Actualizar la BIOS es la operación más crítica de mantenimiento, porque de hacerse incorrectamente podría dejar inutilizable el equipo hasta que se cambiase el chip EEPROM por uno con la BIOS correcta.
La regla de oro es “si funciona , no lo toques” ; sin embargo la actualización resulta inevitable en muchas ocasiones (por ejemplo para instalar microprocesadores compatibles) y no debería dar problemas, siempre que sigamos las instrucciones del fabricante al pie de la letra, no nos confundamos de modelo de placa base, y no se corte el suministro eléctrico durante la instalación.
En el peor de los casos, ante una actualización fallida puede extraerse el chip de BIOS y llevarlo a una tienda de electrónica para que se graben en él o en uno nuevo la BIOS correcta (no resulta caro).
Hoy en día existen numerosas aplicaciones que nos permiten realizar estas actualizaciones incluso desde Windows.

La placa base Los componentes de la placa base La BIOS: Proceso de arranque (POST)
El proceso de arranque del PC mediante la BIOS, antes de la carga del sistema operativo, se llama POST, autoproceso de encendido.
Las tareas que realiza la BIOS durante el POST son:
Ajustar los parámetros de configuración del microprocesadores (velocidad, voltaje, etc)
Identificar la memoria RAM y ajustar los parámetros de configuración (tiempos de acceso, latencia, velocidad del bus, voltaje, modo dual, etc)
Comprobar que todos los dispositivos que deben estar instalados efectivamente lo están, por ejemplo el teclado, la tarjeta gráfica.
Activar y configurar sus dispositivos integrados, como controladoras IDE, SATA, USB, puertos, etc.
Ceder el control a otras BIOS como la de la tarjeta gráfica o las de algunas controladoras no integradas en el chipset, normalmente las de tipo SATA o SCASI

Los resultados de este proceso suelen indicarse mediante diversos mensajes:
Mensajes de la BIOS de la tarjeta gráfica.
Pantalla de bienvenida de la BIOS, que suele comenzar con el nombre del fabricante y su número de versión.
Tipo de microprocesador y velocidad.
Tipo, tamaño y configuración de la RAM.
Mensaje e como acceder a la configuración de la BIOS.
Mensajes con la configuración de otros dispositivos, en general SATA o ATA / ATAPI (discos duros, DVD-ROM, etc.).
Posibles mensajes de error no fatales, como no existencia de teclado o perdida de la configuración almacenada en la CMOS (normalmente indicado como “CMOS Checsum Error” , debido casi siempre a fallos de suministro eléctrico y defectos en la batería).
BIOS de otros dispositivos que aún no hayan aparecido, generalmente controladoras de disco SATA o SCASI y/o RAID.
Cuadro resumen con la configuración del PC determinada por la BIOS.
Paso al arranque del sistema operativo (algunas veces con mensajes previos que ofrecen arrancar desde CD-ROM o desde la red)

Si todo va bien, el PC emitirá un único y muy breve pitido al principio del proceso.
Si algo va realmente mal:
Inexistencia de tarjeta gráfica o memoria
Fallos en la fuente de alimentación
Microprocesador incorrectamente soportado o mal configurado.
Cortocircuitos varios
Etc.
Suele emitir varios pitidos, que están configurados de forma distinta y más o menos precisa según el fabricante de la BIOS.
Busca en internet “POST Beep Error Codes” y obtendrás una lista enorme para los diversos fabricantes.
También puede identificarse el error mediante los “ códigos POST”, códigos hexadecimales que pueden aparecer por pantalla, o mediante una tarjeta especial de depuración de errores.

La placa base Los componentes de la placa base La BIOS: Configuración
Durante el proceso de arranque del PC suele aparecer un mensaje “ Press Del o Enter BIOS Setup”, informándonos del método para entrar en el programa de configuración de la BIOS; casi siempre consiste en:
Pulsar la tecla Supr
Pulsar la tecla Del
Pulsar F2
Pulsar F10
Pulsar una combinación de varias teclas
Una vez en la BIOS, que casi siempre es de las marcas Phoenix o AMI, nos manejamos con:
Las teclas del cursor: para movernos
La tecla Intro: para entrar en los menús y seleccionar opciones
La tecla Esc: para cancelar y para volver al menú anterior
Las teclas RePág y AvPág: para seleccionar entre varias opciones

La placa base Los componentes de la placa base Memorias caché externas
Recordar que se trata de un tipo de memoria muy rápida que se emplea para almacenar los datos que cnn más probabilidad necesitará el microprocesador, mejorando el rendimiento reduciendo el número de veces que debe accederse a la memoria RAM.
Las placas base para microprocesadores Pentium solían incluir una pequeña cantidad de caché de segundo nivel L2, mientras que en las placas más modernas estas memorias están integradas dentro de procesador.
Actualmente sólo las placas bases más profesionales, para servidores y estaciones de trabajo, incluyen un nivel adicional de caché externa llamada L3.

La placa base Los componentes de la placa base Ranuras para tarjetas de expansión
Son ranuras de plástico con conectores eléctricos, en las que se introducen las “ tarjetas de expansión” que nos sirven para añadir al PC dispositivos integrados que aumentan las capacidades de nuestra placa base: tarjetas de sonido, tarjetas de red, edición de vídeo, modém, controladoras de dispositivos SCSI, etc.
Una vez introducidas en la ranura, las tarjetas se sujetan a la caja del PC mediante un tornillo, algunas ranuras incluyen sistemas de retención mecánicos en la propia ranura para evitar que la tarjeta se salga.
Las ranuras tienen un aspecto externo diferente según la tecnología en que se basan, variando su longitud, número de conectores y a menudo su color.

La placa base Los componentes de la placa base Ranuras para tarjetas de expansión: Ranuras ISA
ISA es el tipo de ranura más antiguo en equipos PC. Actualmente sólo se encuentran ranuras ISA en equipos PC para aplicaciones industriales.
Las ranuras ISA ofrecen cómo máximo 16 Mbytes/s, insuficiente para casi cualquier aplicación moderna y además no tienen capacidad Plug and Play , complicando la instalación de nuevos dispositivos.
Suelen ser de color negro.

La placa base Los componentes de la placa base Ranuras para tarjetas de expansión: Ranuras VESA local bus (VL-bus o VLB)
Tuvieron una vida corta. Eran larguísimas, casi 22 cm.
Suelen ser de color negro el extremo en marrón u otro color.

La placa base Los componentes de la placa base Ranuras para tarjetas de expansión: Ranuras PCI
Es uno de los tipos de ranuras que han tenido más éxito en las historia de los PC, llevan en el mercado 15 años.
Características:
133 MB/s (32 bits a 33,3 MHz).
Fácilmente configurables, Plug and Play prácticamente total.
Bus mastering, la posibilidad de que los dispositivos puedan tomar el control de la comunicación pro el bus sin la necesidad de que intervenga el microprocesador.
Mejoras : PCI convencional, PCI-X 1.0, PCI-X2.0

La placa base Los componentes de la placa base Ranuras para tarjetas de expansión: Ranuras Mini PCI (Para portátiles)
Tiene las mismas características que las PCI, se encuentra en el interior de muchos portátiles.
Es un método de ampliación de los portátiles.

La placa base Los componentes de la placa base Ranuras para tarjetas de expansión: Ranuras AGP
Se dedican exclusivamente a conectar tarjetas de vídeo 3D, por lo que en las placas sólo aparece una.
AGP (puerto de gráficos acelerado), fue desarrollado por Intel.
Podemos encontrar modelos desde AGP 1x (con 266 MB/s) hasta la AGP x8 (con 2,1 MB/s). El elevado ancho de banda de AGP permite por ejemplo la utilización de la memoria RAM del equipo para el almacenamiento de texturas 3D, pero además AGP es capaz de hacer pipelining , sigue haciendo solicitudes de datos antes de que la anterior haya terminado.
Otra ventaja muy importante es que la tarjeta AGP no tiene que compartir su ancho de banda con otros dispositivos, lo que la beneficia a ella y descarga al bus PCI que empezaba a estar saturado.
Las tarjetas gráficas AGP pueden utilizar voltajes de 0,8 1,5 ó 3,3 voltios, existiendo diversos tipos de ranuras AGP que son compatibles con uno o varios de dichos voltajes. Estudiaremos más detenidamente estas tarjetas en próximos temas.

La placa base Los componentes de la placa base Ranuras para tarjetas de expansión: Ranuras AGP

La placa base Los componentes de la placa base Ranuras para tarjetas de expansión: Ranuras PCI Express (PCI-E o PCIe x1, x16, etc .
Aunque PCI resultó todo un avance, su ancho de banda de 133 MB/s resulta hoy por hoy escaso para aplicaciones como las redes Gigabit Ethernet, considerando que es un ancho de banda compartido entre los dispositivos conectados al PCI. Además al tratarse de un bus paralelo (envía 32 o 64 bits en cada pulso de reloj), necesita numerosos conectores eléctricos que complican el diseño de las placas base.
La solución ha sido cambiar a un bus serie, en el que se envían muy pocos bits (incluso sólo uno) por cada pulso de reloj, pero a muy alta velocidad.
Características:
Cada dispositivo tiene todo el ancho de banda en exclusiva, sin necesidad de compartirlo.
Excelente ancho de banda con muy pocos conectores eléctricos, permitiendo placas más baratas.
Tienen una gran compatibilidad, se pueden utilizar tanto para tarjetas que requieran poco ancho de banda como para tarjetas gráficas, reemplazando a las AGP.

La placa base Los componentes de la placa base Ranuras para tarjetas de expansión: Ranuras PCI Express (PCI-E o PCIe x1, x16, etc .
.Actualmente podemos encontrar dos versiones:
PCI Express 1.x: Ancho de banda de 250 MB/s por cada lane (una ranura PCI Express con un único lane es una ranura “x1”), por dispositivo y sentido.
PCI Express 2.0: Ancho de banda de 500 MB/s por cada lane, por dispositivo y por sentido.
Cada ranura puede emplear uno o varios lanes (generalmente 1, 4, 8, ó 16), el tamaño de la ranura varía en función de los lanes con los que cuente.
Las tarjetas PCI Express pueden funcionar tanto en ranuras de su misma longitud como en ranuras más largas.
Busca en internet el concepto de lane

La placa base Los componentes de la placa base Ranuras para tarjetas de expansión: Ranuras “auxiliares”: AMR, CNR, ACR.
Tienen muy poco interés; se emplean para dotar a la placa base de determinados dispositivos hardware, estando parte del soporte hardware integrado en la placa base. Suelen situarse casi al borde de la placa base o muy cerca de la CPU.

La placa base Los componentes de la placa base Conectores externos
Se trata de los conectores para periféricos externos: teclado, ratón, impresora, red, etc.
En las placas Baby AT y anteriores el único conector externo que se encontraba sobre la placa base era el teclado, estando el resto de conectores atornillados a la caja del PC, unidos mediante cables planos a la placa.
Las placas modernas tienen la mayoría de los conectores externos están soldados a la placa base, generalmente agrupados en la parte trasera de la placa.

La placa base Los componentes de la placa base Conectores externos Puertos PS/2 para teclado y ratón
Son conectores mini-DIN de 6 pines, morado para el teclado y verde para el ratón.

La placa base Los componentes de la placa base Conectores externos Puertos USB
Como mínimo son dos, actualmente suelen ser cuatro o seis. Es un bus serie que permite hasta 127 dispositivos y cuya principal ventaja es ser totalmente Plug and Play . E incluso permite Hot Plug , conexión en caliente (con el PC en marcha).
Las versiones 1.0 y 1.1 ofrecían una velocidad máxima de 12 Mbits/s, mientras que la versión 2.0 ofrece hasta 480 Mbits/s, suficiente para cualquier tipo de dispositivo.
Cuantos más puertos usB 2.0 tenga una placa bae, mejor, para evitar engorrosos concentradores USB externos.

La placa base Los componentes de la placa base Conectores externos Puertos paralelos o LPT1
O puerto de impresora, ya se ha utilizado para ese fin durante muchos años, hasta que el USB lo ha desplazado.
Es un conector de 25 pines en dos hileras, un DB25 hembra.
Hablaremos más sobre este puerto cuando tratemos las impresoras.

La placa base Los componentes de la placa base Conectores externos Puertos serie
O puertos COM, antiguamente dos, aunque cada vez más a menudo uno o ninguno, ya que el USB le ha quitado su papel.
Usa un conector de 9 pines en dos hileras, DB9 macho.
Empleados para ratones y comunicación con dispositivos lentos.

La placa base Los componentes de la placa base Conectores externos Puertos VGA y DVI para monitor
En placas con controladoras gráficas integradas, normalmente su salida era el VGA de 15 pines en tres hileras, aunque cada vez más encontramos el conector digital tipo DVI.
Veremos más detalles cuando estudiemos las tarjetas gráficas y el monitor

La placa base Los componentes de la placa base Conectores externos Puertos FireWire o IEEE 1394
Sólo se incluye en placas de calidad o portátiles, el resto se conforma con los USB 2.0.
Los conectores más comunes son los fireWire 400 ó 1394ª, ancho de 6 pines o mini de 4 pines.
Existen otras dos versiones poco comunes: FireWire 800 o 1394b, de 800 Mbits/s, con un conector ancho de distinta forma, que puede emplear el típico conector RJ45

La placa base Los componentes de la placa base Conectores externos Puertos eSATA
Por el momento poco común, es la solución ideal para conectar discos duros SATA de forma externa con exactamente la misma velocidad que si fueran internos

La placa base Los componentes de la placa base Conectores externos Puertos para joystick/MIDI
Conector de 15 pines con dos hileras. DB15 hembra, cada vez menos común por la escasa importancia que se da actualmente al sonido MIDI fuera del campo profesional y la casi sustitución de los joystick para este tipo de conexión por los del tipo USB.

La placa base Los componentes de la placa base Conectores externos Conectores de sonido
Normalmente tres clavijas mini-jacks, para altavoces, entrada de línea y entrada de micrófono, codificadas por colores como se indica en la figura.
En algunas placas modernas se encuentran también conectores digitales S/PDIF, bien RCA redondas para cable coaxial o TOSLINK cuadradas para cable óptico..

La placa base Los componentes de la placa base Conectores externos Puertos para red (LAN)
Similar a la empleada en telefonía pero algo más ancha, llamada RJ-45, para cable trenzado en red Ethernet (Gigabit o al menos 10/100).

La placa base Los componentes de la placa base Conectores internos
Son los conectores para los dispositivos internos, como la disquetera, el disco duro, las unidades CD-ROM y DVD-ROM, altavoz interno, ventiladores y los conectores para los cables de puertos serie, paralelo y de joystick , etc.
En las placas base modernas podemos encontrarlos, casi siempre rodeados de un marco de plástico y a menudo codificadas por colores.
Puertos IDE / ATA paralelo: para discos duros y unidades ópticas, generalmente dos puertos (uno para cada canal IDE). Los cables bien diseñados incluyen una pestaña que impide instalarlos al revés, a menos que el montador sea realmente un bestia.
De disquetera (FDD): de 34 pines, empieza a desaparecer; al igual que en el IDE, este conector de pines resulta de vital importancia conocer la posición del pin número 1, que vendrá indicada mediante un pequeño 1 o un aflecha serigrafiadas en la placa y que corresponderá al extremo marcado con una línea roja del correspondiente cable tipo cinta plana.

Puertos SATA (serial ATA, ATA serie): “puertos”, en plural, porque son al menos dos, muy frecuentemente cuatro o seis, más que suficientes para conectar discos duros y otros dispositivos de almacenamiento.
Son inconfundibles por su forma de L, que impide que podamos conectarlos de forma incorrecta.

Conectores para ventilador (fan); Como mínimo uno, para el de la CPU, aunque lo normal es encontrar dos o tres. Suelen tener 3 pines, permitiendo controlar la velocidad de giro o con 4 pines cuando además puede controlar la velocidad del ventilador.
Conectores para puertos USB adicionales: Muchos chipset soportan más puertos USB de lo que se encuentran soldados al panel trasero de la placa. Si se quiere emplear estos puertos extra, se necesita un adaptador que se instala como una ranura de expansión más y se conecta al conector correspondiente de la placa.
¡¡ OJO EXISTEN AL MENOS DOS DISTRIBUCIONES DISTINTAS DE PINES DISTINTAS EN ESTE TIPO DE CONECTORES, DEPENDIENDO DEL FABRICANTE !!

Conectores para la caja del PC: Son un conjunto de pines tamaño jumper que permiten conectar el botón de encendido de la caja del PC, las luces LED de alimentación y de actividad del disco duro, el altavoz interno, el botón de reset para reiniciar el PC.
Debe prestarse mucha atención a la polaridad de las patillas de los LED y a cualquier otra indicación del manual de la placa base, estos conectores no están completamente estandarizados.

La placa base Los componentes de la placa base Conectores eléctricos
P

La placa base Los componentes de la placa base Jumpers y conmutadores
P

La placa base Los componentes de la placa base Elementos integrados varios
P

La placa base Para servidores y estaciones de trabajo
P

La placa base Gestión de recursos y energía en el PC y su relación con la placa base
P

La placa base Gestión de recursos y energía en el PC y su relación con la placa base Los recursos del sistema
P

La placa base Gestión de recursos y energía en el PC y su relación con la placa base Canales DMA
P

La placa base Gestión de recursos y energía en el PC y su relación con la placa base Direcciones de puertos de Entrada / Salida
P

La placa base Evolución de la asignación de recursos
P

La placa base Gestión de energía en el PC
P

La placa base Gestión de energía en el PC APM
P

La placa base Gestión de energía en el PC Energy Star
P

La placa base Gestión de energía en el PC ACPI
P

La placa base La monitorización de la placa base y los sistemas de gestión de equipos. Monitorización mediante la placa base
P

La placa base La monitorización de la placa base y los sistemas de gestión de equipos. Sistemas de administración de equipos y su relación con la placa base
P

La placa base

by fjruiziesalixar

Accessibility

Categories

Upload Details

Usage Rights

Statistics

La placa base Presentation Transcript
