Construcciones en Madera MMO Toresani Roberto

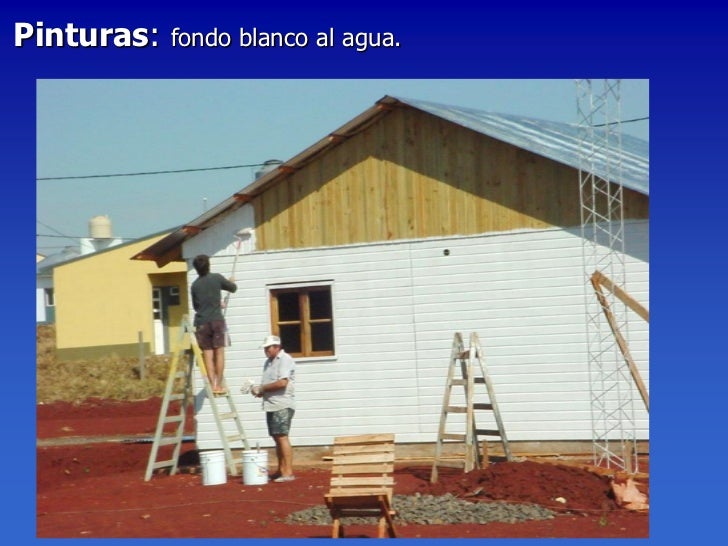

Pinturas: fondo blanco al agua.

Pinturas: aplicación de elastomérico 2 a 3 manos.

Pinturas: masilla sintética y sellado con pintura aluminio.

VIVIENDASTERMINADAS 4

Posadas – Misiones 18 Viv. G & G

Posadas – Misiones 18 Viv. G & G 6

Posadas – Misiones15 Viv. Forestal Guarani

Posadas – Misiones 8 Viv. Wilka 11

Posadas – Misiones 22 Viv. El Pino 15

Garupa – Misiones 30 Viv. Kalplak 19

Ruiz de Montoya – Misiones 15 Viv. Tikina 23

Eldorado – Misiones 30 Viv. W & W

Eldorado – Misiones 30 Viv. W & W 28

Viviendas terminadas: Montecarlo

Control de Calidad • CONTROL EN FABRICAS • CONTROL EN OBRAS

• CONTROL EN FABRICAS CALIDAD DE LA MADERA CALIDAD DE MANO DE OBRA INSTALACIONES Y HERRAMIENTAS ARMADO PROTOTIPO DE ENSAYO ARMADO DE COMPONENTES

CALIDAD DE LA MADERA • DIMENSIONES • DEFECTOS • IMPREGNACION CCA • UNIONES FINGER-JOINT

CONTROL DE DIMENSIONESAcopio de bastidores internos impregnados

Acopio de machimbres exteriores impregnados

Verificación de dimensiones y espesores machimbre exterior ¾” 15mm CCA

Verificación de dimensiones y espesores bastidores internos 1½”x3” CCA

CONTROL DE IMPREGNACION CON “CCA” Extracción de tarugos en cada fabrica, por técnica al azar, por método de muestreo, bolsitas codificadas, a laboratorio en Bs.As. Extracción de tarugos en obra, por técnica casa por casa, por método individual, bolsitas codificadas, a laboratorio en Bs.As. Análisis según normas IRAM 9600

CONTROL DE IMPREGNACION CON “CCA”Elementos utilizados para extracción de tarugos

Cromo azurol, verificación de cromo en laboratorio

Extracción de tarugos en cada fabrica al azar: machimbres y cabreadas

Extracción de tarugos en obra, casa x casa, 4 tarugos/machimbre, 3 machimbres / fachada = 48 tarugos

Análisis por espectrofotometría de impregnación de sales ASOMA

CONTROL DE UNIONES FINGER-JOINT Extracción de muestras de machimbres y bastidores, marcos y hojas de aberturas desde la fabrica, por técnica al azar, son codificadas, y enviadas al Laboratorio de Tecnología de la Madera FCF-UNaM. Órgano contralor de la calidad de la madera en el Alto Paraná, Misiones. Análisis según normas ASTM-5572/95

Muestras de machimbres y bastidores, marcos y hojas de aberturas desde la fabrica.

Muestras de machimbres y bastidores, marcos y hojas de aberturas desde la obra.

Procesos 3 ciclos de agua caliente, y ensayo a l tracción axial.

Ensayos mecánicos y de unión finger-joint sobre maderas de muestras

ARMADO DEPROTOTIPO DE ENSAYO

Armado de estructura de bastidores en fabrica

Estudio en maqueta de nudos encuentros de paneles, viviendas derecha e izquierda

Armado en fabrica de paneles detalles de estructura interna y cerramientos.

Misiones y el NEA en su Tradición constructiva en madera

La vivienda y construcción tradicional. La innovación en el NEA

Construcción tradicional en misiones y el NEACapilla Pueblo Soberanía

Capilla Pueblo Soberanía

Portal acceso Ruiz de Montoya, Colectividad Suiza

Portal acceso Ruiz de Montoya, Pino impregnado

Restaurante, Puerto Iguazú, Timbó colorado.

Hostería, Posadas, panel de costanero de pino.

Hostería, Posadas, madera troncos guatambu.

Stand Rusia, Oberá, madera maciza troncos eucalipto.

Stand Suiza, Oberá, madera maciza troncos de pino.

Stand Polonia, Oberá,madera maciza tirantes anchico

Misiones y su innovaciónconstructiva en madera

Casa tipo chalet, Misiones

Casa tipo económica. Misiones

Casa de country. Corrientes

Sistema plataforma, con paneles grandes

Estructura interior madera revestimiento durlock.

Apoyo de paneles y arrostramientos

Estructura piso compuesto viga laminada ymultilaminado fenólico

Estructura piso vigas laminadas portantes

Instalación sanitaria

Inst. sanitaria planta alta, desagües. Inst electrica

Inst. sanitaria planta alta agua fría caliente

Inst. sanitaria agua desagües planta alta

Estructura de techo: viga laminada, cabreadas yrigidizaciones

Techo: cielorraso 1º y 2º + aislación poliuretano,Lana vidrio + chapa.

Techo: chapa + lana vidrio + espuma poliuretano+ 2º cielorraso machimbres

Constructor de viviendas de madera y sus herramientas

Construcciones en Madera que se realizan en el mundo actualmente 90

Academia en Londres 91

TEMPLO Arq. Nando - Japón 92

Templo Arq. Nando - Japón 93

Biblioteca – Oregon - EEUU 94

Bodegas - España 95

• Bodegas - España 98

Casa Lago Rupanco - Chile 101

Casa en Suecia 104

Casa en Suecia 105

Central Surrey - Canada 106

Centro Cultural 107

Centro Cultural 108

Jardín Cubierto - Londres 109

Centro Cultural – Noumea 112

Edificios Departamentos - Suiza 113

Edificio Departamentos - Suiza 114

Edificio Departamentos - Suiza 115

Centro Operativo PARQUE COPO – Sgo. Estero 116

Centro Operativo Parque COPO – Sgo. Estero 117

Centro Operativo Parque COPO – Sgo. Estero 118

Parlamento Escoces 119

Puente 122

Puente 123

Puente 124

Puente 125

Puente 126
