    réseaux électrique réseaux électrique Presentation Transcript

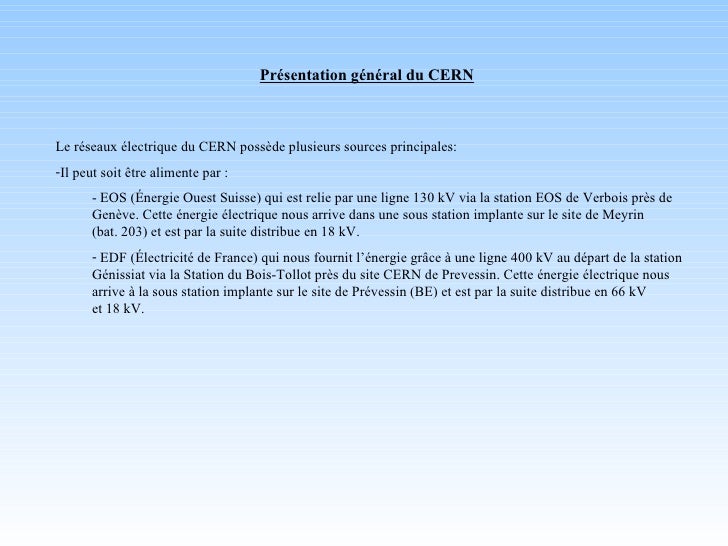

    • Présentation général du CERN
      • Le réseaux électrique du CERN possède plusieurs sources principales:
      • Il peut soit être alimente par :
        • EOS (Énergie Ouest Suisse) qui est relie par une ligne 130 kV via la station EOS de Verbois près de Genève. Cette énergie électrique nous arrive dans une sous station implante sur le site de Meyrin (bat. 203) et est par la suite distribue en 18 kV.
        • EDF (Électricité de France) qui nous fournit l’énergie grâce à une ligne 400 kV au départ de la station Génissiat via la Station du Bois-Tollot près du site CERN de Prevessin. Cette énergie électrique nous arrive à la sous station implante sur le site de Prévessin (BE) et est par la suite distribue en 66 kV et 18 kV.
    • Arrivée 130 kV SIG Arrivée 400 kV EDF
      • Des câbles hautes tensions assurent la transmission en 66 kV aux différents points du LHC (1.2,4,6,8 ). Chaque points possèdent des transformateurs permettant de réduire la tension à 18 kV afin de permettre la distribution de l’électricité dans le site.
      • La distribution sur l’ensemble du CERN se fait donc en 18 kV. Mais on peut rencontrer deux types de 18 kV: le 18 kV stable et le 18 kV pulse. Ce dernier est indispensable au fonctionnement de la machine. C’est d’ailleurs la machine qui produit elle même le pulse. Car à part sa grande consommation en puissance active, la machine consomme également une grosse quantité de puissance réactive et produit de large harmonique qui sont injecter dans le réseaux durant sont fonctionnement.
      • Il est bien entendu que la « pollution » du réseaux engendre par le fonctionnement de la machine ne doit en aucun cas se propager à l’ensemble du réseaux et encore moins jusque chez le fournisseur de l’énergie (EDF ou EOS). Pour cela on dispose de différents systèmes et principalement d’énormes compensateurs qui se situent sur le site de Prévessin, à l’arrive même du 400 kV EDF. A cela vienne bien sur s’ajouter différents filtres qui on pour but d’effacer toute les harmoniques du réseaux.
      • Les principaux réseaux 18 kV que l’on rencontre au CERN sont:
      • - Le réseaux 18 kV pulse convertit pour alimenter la machine SPS ainsi que les expériences de la zone Nord et la zone ouest. Le 18 kV pulse alimentera également la machine PS. Car ce dernier doit posséder une interconnexion avec le réseaux durant le fonctionnement de la machine.
      • - Le réseaux 18 kV stable pour le SPS, les expériences de la zone Nord et du site de Prévessin.
      • - Le réseaux 18 kV machine des différents point du LHC et qui est produit par les transformateurs que possède chaque points.
      • - Le réseaux 18 kV des service généraux pour les infrastructures du LHC.
      • - Le réseaux 18 kV pour le site de Meyrin incluant l’accélérateur PS.
    • Réseaux Secours : situation actuelle
