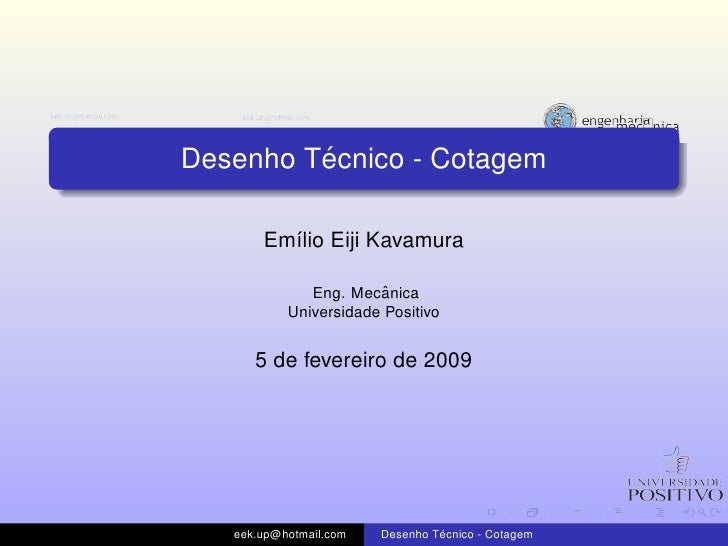

´Desenho Tecnico - Cotagem Em´lio Eiji Kavamura ı ˆ Eng. Mecanica Universidade Positivo 5 de fevereiro de 2009 eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

´SUMARIO 1 ¸˜ Utilizacao de cotas Tipos de cotagem ¸˜ Aplicacao das cotas ´ ¸˜ Metodos de Execucao ¸˜ Disposicao das cotas ¸˜ Indicacao das cotas eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

´OBJETIVO DESTE TOPICO ¸˜ Mostrar como se utiliza a representacao de cotas em ´ Desenho Tecnico. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

NBR 10126 - Cotagem em Desenho Tecnico ´ O que e cotagem? ¸˜ ´ Representacao graﬁca no desenho da caracter´stica do ı ´ ´ elemento, atraves de linhas, s´mbolos, notas e valor numerico ı numa unidade de medida. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

´TOPICOS 1 ¸˜ Utilizacao de cotas Tipos de cotagem ¸˜ Aplicacao das cotas ´ ¸˜ Metodos de Execucao ¸˜ Disposicao das cotas ¸˜ Indicacao das cotas eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

Tipos de cotagem 1 Funcional; 2 ˜ Nao funcional; 3 Auxiliar; 4 Elemento; 5 Produto acabado; eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

Tipos de cotagem ´ Desenho Tecnico - Cotagem2009-02-05 ¸˜ Utilizacao de cotas 1 Funcional; 2 ˜ Nao funcional; Tipos de cotagem 3 4 Auxiliar; Elemento; 5 Produto acabado; Tipos de cotagem Tipos de cotagem: ¸˜ Funcional: Essencial para a funcao do objeto ou local. ˜ ˜ Nao funcional: Nao essencial para funcionamento do objeto. ¸˜ Auxiliar: Dada somente para informacao. A cotagem auxiliar ˜ ¸˜ ¸˜ ¸˜ nao influi nas operacoes de producao ou de inspecao; ´ e derivada de outros valores apresentados no desenho ˜ ˆ ou em documentos e nela nao se aplica tolerancia. Elemento: Uma das partes caracter´sticas de um objeto, tal como ı uma superfćie plana, uma superfćie cilńdrica, um ı ı ı ressalto, um filete de rosca, uma ranhura, um contorno etc. Produto acabado: Objeto completamente pronto para montagem ou ¸˜ servico, sendo uma configuracao executada conforme ¸ ´ desenho. Um produto acabado pode tambem ser uma etapa pronta para posterior processamento (por

Tipos de cotagem 1 Funcional; 2 ˜ Nao funcional; 3 Auxiliar; 4 Elemento; 5 Produto acabado; eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Aplicacao das cotas eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜ Aplicacao das cotas ´ Desenho Tecnico - Cotagem2009-02-05 ¸˜ Utilizacao de cotas ¸˜ Aplicacao das cotas ¸˜ Aplicacao das cotas ¸˜ Aplicacao: ¸˜ A aplicacao das cotas deve ser conforme especiﬁcado: ´ 1. Toda cotagem necessaria para descrever uma peca ou ¸ componente, clara e completamente, deve ser representada diretamente no desenho. 2. A cotagem deve ser localizada na vista ou corte que represente mais claramente o elemento. 3. Desenhos de detalhes devem usar a mesma unidade (por exemplo, mil´metro) para todas as cotas sem o emprego do ı ´ s´mbolo. Se for necessario, para evitar mau entendimento, o ı s´mbolo da unidade predominante para um determinado ı desenho deve ser inclu´do na legenda. Onde outras unidades ı ¸˜ devem ser empregadas como parte na especiﬁcacao do ˜ desenho (por exemplo, N.m. para torque ou kPA para pressao), o s´mbolo da unidade apropriada deve ser indicado com o valor. ı

¸˜Aplicacao das cotas eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜ Aplicacao das cotas ´ Desenho Tecnico - Cotagem2009-02-05 ¸˜ Utilizacao de cotas ¸˜ Aplicacao das cotas ¸˜ Aplicacao das cotas ´ 1. Cotar somente o necessario para descrever o objeto ou produto acabado. Nenhum elemento do objeto ou produto acabado deve ¸˜ ser definido por mais de uma cota. Excecoes podem ser feitas: ´ ´ ´ 1.1 onde for necessario a cotagem de um estagio intermediario ¸˜ da producao (por exemplo: o tamanho do elemento antes ¸˜ da cementacao e acabamento); ¸˜ 1.2 onde a adicao de uma cota auxiliar for vantajosa. ˜ ¸˜ ´ 2. Nao especificar os processos de fabricacao ou os metodos de ¸˜ ´ inspecao, exceto quando forem indispensaveis para assegurar o bom funcionamento ou intercambiabilidade. 3. A cotagem funcional deve ser escrita diretamente no desenho. ´ Ocasionalmente a cotagem funcional escrita indiretamente e ´ justificada ou necessaria. ˜ 4. A cotagem nao funcional deve ser localizada de forma mais ¸˜ ¸˜ conveniente para a producao e inspecao.

´ ¸˜Metodos de Execucao - Elementos de cotagem eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

´ ¸˜Metodos de Execucao - Elementos de cotagem Linhas auxiliares e cota, sempre que poss´vel, ı ˜ nao devem cruzar com outras linhas. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

´ ¸˜Metodos de Execucao - Linhas Auxiliares e Cotas ˜ A linha de cota nao deve ser interrompida. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

´ ¸˜Metodos de Execucao - Linhas Auxiliares e Cotas ˜ A linha de centro e a linha de contorno nao devem ser usadas ´ como linha de cota, porem, podem ser usadas como linha auxiliar. ´ Neste caso deve continuar como linha de centro ate a linha de contorno do objeto. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

´ ¸˜Metodos de Execucao - Linhas Auxiliares e Cotas ´ ˆ A seta e desenhada com linhas curtas formando angulos de 15 ◦. A seta pode ser aberta, ou fechada preenchida. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

´ ¸˜Metodos de Execucao - Linhas Auxiliares e Cotas ¸ ı ´ O traco obl´quo e desenhado com uma linha curta e inclinado a 45◦ . eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

´ ¸˜Metodos de Execucao - Linhas Auxiliares e Cotas ¸˜ As setas de limitacao da linha de cota devem ser apresentadas entre os limites da linha de cota. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

´ ¸˜Metodos de Execucao - Linhas Auxiliares e Cotas ...podem ser apresentadas externamente no prolongamento da linha de cota, desenhado com esta ﬁnalidade. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

´ ¸˜Metodos de Execucao - Linhas Auxiliares e Cotas ¸˜ ´ Somente uma seta de limitacao da linha de cota e utilizada na cotagem de raio. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Apresentacao das cotas As cotas devem ser localizadas ` acima e paralelamente as suas linhas de cotas e preferivelmente no centro. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Apresentacao das cotas As cotas em linhas inclinadas devem seguir este modelo. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Apresentacao das cotas ˆ As cotas de angulos devem seguir um destes modelos. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Apresentacao das cotas As linhas de cotas podem ser interrompidas, preferivelmente no ¸˜ meio, para inscricao da cota. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Apresentacao das cotas As cotas podem estar no centro submetido da linha ¸ ´ de cota, quando a peca e desenhada em meia peca; ¸ sobre o prolongamento da linha de cota; sobre o prolongamento horizontal da linha de cota. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Apresentacao das cotas Cotas fora de escala exceto onde ¸˜ a linha de interrupcao for utilizada deve ser sublinhada com linha reta com a mesma largura da linha do algarismo. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Apresentacao das cotas ˜ Os s´mbolos seguintes sao usados ı com cotas: ˆ φ: diametro; R : raio; : quadrado; ˆ ´ φ ESF: diametro esferico; ´ R ESF: raio esferico. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Disposicao das cotas - em cadeia Deve ser utilizada somente quando o poss´vel acumulo de ı ´ ˆ ˜ tolerancias nao comprometer a necessidade funcional das partes. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜ ˆDisposicao das cotas - por elemento de referencia Cotagem em paralelo; eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜ ˆDisposicao das cotas - por elemento de referencia Cotagem aditiva; eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜ ˆDisposicao das cotas - por elemento de referencia ´ Quando os elementos estiverem proximos, quebramos as ¸˜ linhas auxiliares para permitir a inscricao da cota no lugar apropriado. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Indicacao das cotas - por coordenadas Pode ser mais pratico ´ reduzir-se a uma tabela. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Indicacao das cotas - por coordenadas Coordenadas para pontos de ¸˜ interseccao em malhas nos ¸˜ ˜ desenhos de localizacao sao indicadas. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Indicacao das cotas - por coordenadas Coordenadas para pontos ar- ´ bitrarios sem a malha, devem aparecer adjacentes a cada ponto ou na forma de tabela. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Indicacao das cotas - combinada ¸˜ A indicacao das cotas pode ser combinada. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜ ˆIndicacao especial - cordas, arcos, angulos e raios eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Indicacao especial - elementos equidistantes Se houver alguma possibilidade de con- ˜ fusao, entre o comprimento do espaco e ¸ o numero de espacamentos,um espaco ´ ¸ ¸ deve ser cotado. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Indicacao especial - elementos repetidos eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜Indicacao especial - elementos escareados Os chanfros e escarea- mentos devem ser co- tados como indicados ao lado. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜ ¸˜Indicacao especial - outras indicacoes Para evitar a repeticao ¸˜ da mesma cota ou evitar chamadas longas, podem ser utilizadas letras de re- ˆ ferencias, em conjunto com uma legenda ou nota. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜ ¸˜Indicacao especial - outras indicacoes A linha de cota deve cruzar e se estender ligeiramente ´ alem do eixo de simetria em ´ objetos simetricos represen- tados em meio corte ou meia vista. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜ ¸˜Indicacao especial - outras indicacoes ´ ´ Algumas vezes, e necessario ´ cotar uma area ou comprimento limitado de uma superf´cie, para indicar uma ı ¸˜ situacao especial eek.up@hotmail.com ´ Desenho Tecnico - Cotagem

¸˜ ¸˜Indicacao especial - outras indicacoes ¸˜ Quando a localizacao e a ex- ˜ ˆ tensao da exigencia especial ¸˜ necessitar de identiﬁcacao, deve-se cotar aproximada- ´ mente,porem, quando o desenho mostrar claramente a ˜ ˜ sua extensao, a cotagem nao ´ ´ e necessaria. eek.up@hotmail.com ´ Desenho Tecnico - Cotagem
