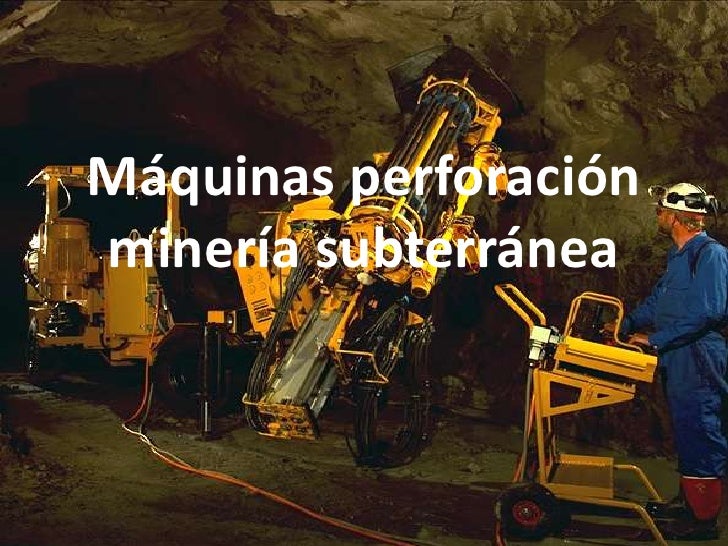

Máquinas perforaciónminería subterránea
IntroducciónLa perforación de roca es un procedimientofundamental para arrancar mineral en la mineríasubterránea. La perfo...
CICLO DE MINADO                  3
LOS TIPOS DE PERFORADORAS COMUNES EXISTENTES EN EL MERCADOSON: PERFORADORAS LIGERAS PERFORADORAS DE AVANCE PERFORADORAS...
Perforadoras neumáticasConsta básicamente de: Elemento portabarrenas Dispositivo retenedor de las varillas de perforació...
PERFORADORAS NEUMÁTICAS O        LIVIANAS  JACK HAMMER  JACK LEG  STOPER                            6
JACK HAMMERUtilizada para la perforación vertical oinclinada hacia abajo.                      AVANCE MEDIANTE EL PESO PRO...
ALGUNAS CARACTERÍSTICAS…  Peso: 17kg a 23 kg  Perforación de 22-45 mm de diámetro  Frecuencia: 2040 a 2100 golpes por m...
DESVIACION DE LOS BARRENOS                             9
JACK LEG           10
 perforadora convencionalPerforadora con barra de avance que      neumática.puede ser usada para realizar taladroshorizon...
ESPECIFICACIONES            MÉTRICOESPECIFICACIONES TECNICAS                                 Carrera del pistón          7...
Ventajas:• Fácil de usar• Útil para perforación de tiros cortos• Rápida mantención• Bajo precio• Adaptable a cualquier tip...
STOPER Perforadora que se emplea para la construcción de chimeneas y tajeado en labores de explotación (perforación vertic...
ESPECIFICACIONES        MÉTRICOESPECIFICACIONES TECNICAS                             Diámetro del cilindro     79.4mm     ...
JACK LEG V/S STOPER  ESPECIFICACIONES        JACK LEG     STOPER  Carrera del pistón      73.25mm     73.25mmFrecuencia de...
BAJO PERFIL                                                FRONTEOPERFORACION PARAMINERIA SUBTERRANEA                     ...
JUMBO FRONTAL (BOOMER)                         18
 DEPENDIENDO DE LA UTILIDAD HABLAREMOS DE  JUMBOS DE AVANCE Y PRODUCCIÓN.   EXISTEN LOS ELÉCTRICOS Y CON MOTOR DIESEL. ...
Deslizadera y          perforadora                                             Carrete del                                ...
Aplicaciones en labores subterráneas Avance de túneles y galerías Bulonaje y perforación transversal  Banqueo con barre...
características         1 brazo          2 brazos          3 brazos    Sección de           6-31 m2           8-45 m2     ...
DIAMETROS DE PERFORACION ACONSEJADOS EN FUNCIONDE LA SECCION DEL TUNEL                                                  23
24
SECCIONES HASTA 206 M²BOOMER XE4 C                                        25
Los Jumbos de perforación dan mecanización a las operaciones deperforación, y tienen la capacidad de posesionar perforador...
Jumbo robotizadoel control informático permite medir todos losparámetros de perforación y adaptarlos a lasnecesidades requ...
CARACTERISTICAS DE CONSUMO DE AGUA EN    PERFORACION MANUAL Y JUMBO                 Fuente: www.cazalac.org               ...
JUMBO PARA TUNELERIA    AXERA 7-260 T                       29
AXERA 8-290              30
EMPERNADORESBOLTEC SL           LONGITUDES DE BULÓN DE 1,5 A 1,8 METROS                    Y ALTURAS DE TECHO DE HASTA 2,5...
LONGITUDES DE BULÓN DE 1,5 A 3,5 METROSBOLTEC MD   Y ALTURAS DE TECHO DE HASTA 9,5 METROS.                      SISTEMA DE...
BAJO PERFILQUASAR 1F                          33
PERFORACIÓN DE BARRENOSJumbo Radial (Simba) Utilizado principalmente enminería subterránea. Son equipos que funcionancon...
SIMBA 1252               DIÁMETROS DE               PERFORACIÓN EN EL               RANGO DE DIÁMETROS DE               51...
MARTILLO HIDRAULICOLub. air consump. (at 3 bar): 5 l/s     Water consumption: 50 l/min           Weight: 171 kg           ...
SIMBA M3 C                                         RANGO DE                                        DIÁMETROS DE          ...
PARA GALERÍAS MEDIANASSIMBA W6 C-ITH                 A GRANDES EN EL RANGO                 DE DIÁMETROS DE               ...
39
DOWN THE HOLE (DTH)Minería subterránea en el área deproducción.Diámetro de perforación entre 50 y 210mm. Montado sobre ...
CONSIDERACIONESLa perforadora hidráulica es un producto probado, superior a laperforadora neumática en términos de rendimi...
WAGON DRILL   DISEÑADA PARA PERFORAR CON MARTILLO   DE FONDO DE 2”, 3” Y 4”, EN DIAMETRO DE   2 ¾ “ (70 MM) HASTA 5” (127 ...
TRACK DRILL HIDRAULICO   DIAMETRO PERFORACION:                         64-102 MM                         MAXIMA INCLINAC...
Métodos de Construcción de          chimeneas                           VERTICALALIMAK    RAISE BORER                    B...
ALIMAK         45
BLIND HOLE
Blind Hole             47
Características EquiposRaise Boring                                Blind Hole• Diámetro piloto desde 121/4  a 15”.        ...
Rendimientos       Raise Boring                Blind Hole Nominal 12 – 20 m/día.    Nominal 7 m/día. Operacional 4 m/tu...
Ventajas                                   DesventajasAlta seguridad.                           Elevada inversión.Producti...
AplicacionesRaise Boring                  Blind Hole• Chimeneas de ventilación.   • Chimeneas piloto para                 ...
PERFORADORAS DE CHIMENEASROBBINS 73RH/AC/VF                      DIÁMETROS DE 1,5 A 3,1 METROS.                          ...
PERFORADORAS DE CHIMENEASRobbins 97RDC                DIÁMETROS RECOMENDADO ES DE 2,4 A 5,0 M.                           •...
54
En la perforación de sondaje se puede definir dosgrandes rubros:a) Diamantina, en la que al producirse laperforación lo qu...
CARACTERÍSTICAS DE TIPOS DE   SONDAJES           Diamantina                   Circulación reversaSegunda etapa            ...
SONDAJE CON DIAMANTINA La abertura en el extremo de la broca diamantada permite cortar un testigo sólido de roca que se de...
SONDAS SUBTERRANEAS con diamantina                   Especificaciones técnicas                   Capacidad de profundidad ...
El diseño pequeño ycompacto de la sondasubterránea Diamec 232es ideal para utilizar lamáquina en túneles ygalerías estrech...
DIAMEC U8            sonda subterránea más            potente            avance con un cilindro            hidráulico te...
DIAMEC U6 V/S DIAMEC U8                           DIAMEC U6   DIAMEC U8Capacidad de profundidad     960 m      2000 mVeloc...
Sonda subterránea con unagran movilidad            Altura:        2926.00 mm      Velocidad máx.:        1800.00 rpm    Lo...
SONDAS SUPERFICIE con diamantina     Christensen CT 2 0                                   63
CS-4002Capacidad maxima:2450 m    ha marcado nuevosrécords de profundidad en  la perforación de pozosdiamantinos al perfor...
SONDAJE CON AIRE REVERSO      La roca molida (cuttings) se recoge continuamente a medida que avanza la      perforación y ...
Schramm T685WS Taladro Montado            en CamiónGRAN RESISTENCIAMONTADO SOBRE CAMIÓNMOTOR EN CUBIERTA DE 760 HP(567 ...
Drilltech D40K                 EQUIPADAS CON MOTORES                 DIESEL DE 600 HP                 PROFUNDIDADES DE 6...
EQUIPOS DE SERVICIOEmpernadores (necesitan de la perforación)Jumbos para shotcreteAcuñadores                              ...
JUMBO PARA SHOTCRETE                       69
JUMBO CABLES DE ACERO
Minería continua construcción de túneles   sin perforación y tronadura (TBM)                                           71
TUNEL BORING MACHINE (TBM)• Aéreas máximas : 70-300 m2 aprox.• Profundidad :mayores a 25 km• Diámetro : 1 - 19.5 mts• Cabe...
EN CONCRETO Y COMO TODAS LAS        COSAS DEPENDE……Consideraciones• Económicas: La hidráulica tiene “en general” menorcost...
