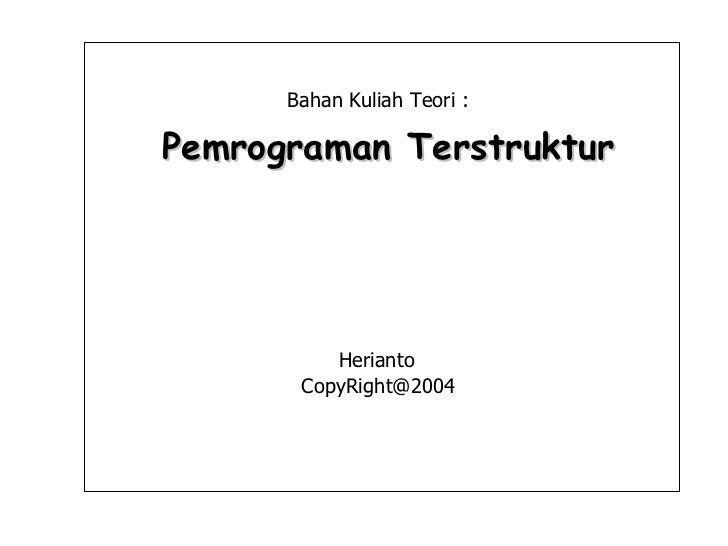

Cover Bahan Kuliah Teori : Pemrograman Terstruktur [email_address] Herianto
Sistematika Materi <ul><li>Sistematika Materi </li></ul><ul><li>Konsep pemrograman secara umum : </li></ul><ul><ul><li>Per...
Konsep Pemrograman <ul><li>Perkembangan (cara) mem-program komputer : </li></ul><ul><ul><li>Pemrograman dengan mengatur/me...
Ilustrasi  Pemrograman Komputer CPU Programmer Instruksi A Instruksi D Data D Instruksi B Data A Instruksi C Sejumlah Inst...
Sejarah bahasa Pemrograman
Generasi dan Jenis Bahasa Pemrograman <ul><li>Generasi bahasa pemrograman: </li></ul><ul><ul><li>Generasi I :  machine lan...
Perbandingan Bahasa Pemrograman (Umum) (Mc. Connell) Berdasarkan tujuan tertentu : Berdasarkan jumlah instruksi dibandingk...
Proses Pembuatan Aplikasi
Contoh Proses Pembuatan Aplikasi (1) : Permasalahan 1 : Si Upik selalu membeli buah apel untuk dibagikan ke beberapa orang...
Contoh Proses Pembuatan Aplikasi  (2) : Permasalahan 2 : Si Buyung kelas 2 SMU. Oleh guru matematik-nya ia sering diminta ...
Lanjutan <ul><li>AWAL : </li></ul><ul><li>Memasukkan nilai ke A </li></ul><ul><li>Memasukkan nilai ke B </li></ul><ul><li>...
Simbol-simbol untuk menggambarkan Flow Chart Digunakan untuk menunjukkan awal dan akhir program Digunakan untuk memberikan...
Contoh Flow Chart : Start Masukkan data jumlah apel ke var A Masukkan data jumlah anak ke var N C = A / N Tampilkan : Seti...
Ide Pemrograman terstruktur Pemrograman  yaitu aktivitas membuat program, yaitu menyusun sejumlah perintah yang dikenal ko...
Filosofis Terstruktur a b c d <ul><li>Mana yang susunannya terstruktur (teratur, …) </li></ul><ul><li>Mana yang lebih muda...
Metoda dasar pemrograman terstruktur <ul><li>Ide awal penerapan pemrograman terstruktur yaitu dengan menghindari penggunaa...
Beberapa bentuk logika terstruktur dengan flow chart 1. Struktur urut sederhana (Simple sequence) 2. Struktur 1 pilihan de...
Lanjutan : 4a. Struktur banyak pilihan dengan IF-THEN-ELSEIF  4b. Struktur banyak pilihan dengan CASE
Lanjutan : 5. Struktur perulangan FOR  For 6. Struktur perulangan WHILE 7. Struktur perulangan UNTIL
Statemen kontrol terstruktur :  menyembunyikan  goto Kondisi Proses 1a IF-THEN true false Proses 1 Proses 2 Proses1 If {ko...
Lanjutan  menyembunykan goto Kondisi Proses 1b IF-THEN-ELSE true false Proses 1 Proses 2 Proses1 If {kondisi=true } then  ...
Lanjutan menyembunykan goto Kondisi1 Proses 2a IF-THEN-ELSE-IF true false Proses 1 Proses 2d Proses1 If {kondisi1=true }  ...
Lanjutan menyembunykan goto Looping : FOR I=1 Ulang : Proses1 Proses2 I=I+1 If I<=5 then goto  Ulang Proses3 For I=1 to 5 ...
Lanjutan menyembunykan goto Looping : WHILE Ulang : If {kondisi=true} then  Proses1 Proses2 goto  Ulang Proses3 While {kon...
Lanjutan menyembunykan goto Looping : UNTIL Ulang : Proses1 Proses2 If {kondisi=true} then goto  Ulang Proses3 do Proses 1...
Contoh flow chart dengan kontrol lengkap : C=2 C=C=1 C>12 end start
Contoh flow chart dengan beberapa lompatan tidak terstruktur : end start <ul><li>Lompatan tidak terstruktur : </li></ul><u...
Struktur Data dan Pemrograman terstruktur <ul><li>Bahasa pemrograman dengan kemampuan meng-ekspresi-kan semua kebutuhan st...
Tabel Perbandingan Bahasa Pemrograman   (Berdasarkan kriteria pemrograman terstruktur) 4=Baik sekali  3=Baik  2=Cukup  1=K...
Metoda Desain Pemrograman Terstruktur <ul><ul><li>Metode Perancangan Top-down </li></ul></ul><ul><ul><li>Metada Perancanga...
Metode Perancangan Top-down Sub Masalah A  Sub Masalah B  Sub Masalah C  Masalah Besar Sub Masalah A1 Sub Masalah A2 B A  ...
Contoh Top-down : Mahasiswa Dosen  Perkuliahan  Sistem Informasi Akademis Entry data Hapus data Laporan data Entry data Ha...
Metode Modular :  Implementasi Top-down …… .. Call A …… .. Call B …… .. Call C …… .. …… . Call A1 …… . Call A2 …… .. ……. …...
Diagram Chart Nassi-Schneiderman Statemen1 Statemen2 Stateme3 if ya tdk proses1 if ya tdk proses1 proses2 While kondisi pr...
Tabel Decision <ul><li>Langkah Pembuatan : </li></ul><ul><ul><li>Menentukan kondisi yang akan diseleksi </li></ul></ul><ul...
Konversi flow chart ini ke bahasa pemrograman : a.  Basic  atau  foxpro b.  Pascal  atau  C C=2, M=3 C=C+1 C>12 C>M For I=...
