Aula 13 Relatório - Gráficos Aula 13 Relatório - Gráficos Presentation Transcript

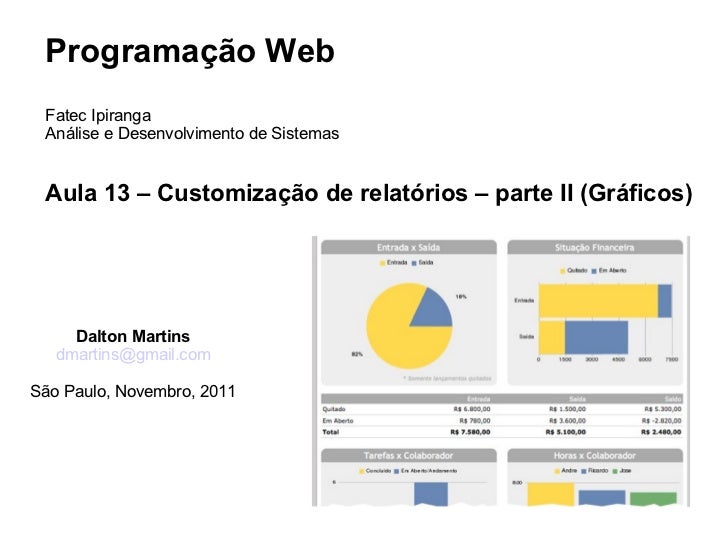

  • Programação Web Fatec Ipiranga Análise e Desenvolvimento de Sistemas Aula 13 – Customização de relatórios – parte II (Gráficos) Dalton Martins dmartins@gmail.comSão Paulo, Novembro, 2011
  • Biblioteca pChartA biblioteca pChart na sua versão 2.0 apresenta um conjunto rico de recursos e funcionalidades para trabalharmos aspectos gráficos em PHP.http://www.pchart.net/Vamos navegar no site da biblioteca para conhecer alguns de seus recursos...Vamos instalar a biblioteca e navegar pelo seu sistema de exemplos! Fundamental para apoio ao desenvolvimento de funcionalidades!
  • Montando um exemplo: gráfico de barras
  • <?php include("../class/pData.class.php");include("../class/pDraw.class.php");include("../class/pImage.class.php");/* Cria os objetos de dados */$MyData = new pData();$MyData->addPoints(array(100,220,300,350,400,500,800,1200,1000),"Curso ADS");$MyData->addPoints(array(30,50,70,100,120,150,180,200,250),"Curso ADM");$MyData->setAxisName(0,"Alunos");$MyData->addPoints(array("2002","2003","2004","2005","2006","2007","2008","2009","2010"),"Anos");$MyData->setSerieDescription("Anos","Anos");$MyData->setAbscissa("Anos");/* Cria o objeto pChart */$myPicture = new pImage(700,230,$MyData); Código Exemplo/* Coloca borda na figura */$myPicture->drawRectangle(0,0,699,229,array("R"=>0,"G"=>0,"B"=>0));/* Configura a fonte padrão */$myPicture->setFontProperties(array("FontName"=>"../fonts/pf_arma_five.ttf","FontSize"=>6));/* Define a área do gráfico */$myPicture->setGraphArea(60,40,650,200);/* Desenha as escalas */$scaleSettings = array("GridR"=>200,"GridG"=>200,"GridB"=>200,"DrawSubTicks"=>TRUE,"CycleBackground"=>TRUE);$myPicture->drawScale($scaleSettings);/* Escreve a legenda do gráfico */$myPicture->drawLegend(580,12,array("Style"=>LEGEND_ROUND,"Mode"=>LEGEND_VERTICAL)); /* Desenha o gráfico */ $myPicture->setShadow(FALSE,array("X"=>1,"Y"=>1,"R"=>0,"G"=>0,"B"=>0,"Alpha"=>10)); $settings = array("Gradient"=>TRUE,"GradientMode"=>GRADIENT_EFFECT_CAN,"DisplayPos"=>LABEL_POS_OUTSIDE,"DisplayValues"=>TRUE,"DisplayR"=>255,"DisplayG"=>255,"DisplayB"=>255,"DisplayShadow"=>TRUE,"Surrounding"=>10); $myPicture->drawBarChart(); /* Renderiza a figura */ $myPicture->autoOutput("barra.png");?>
