Panorama da Energia Nuclear                                               no Mundo                                        ...

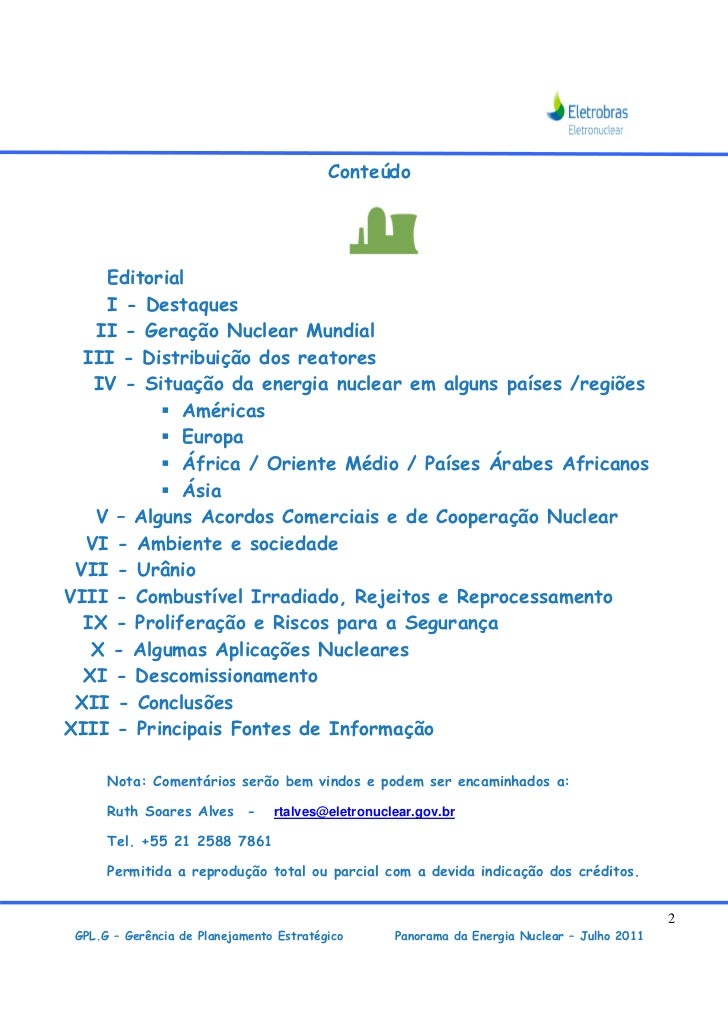

Conteúdo    Editorial    I - Destaques   II - Geração Nuclear Mundial  III - Distribuição dos reatores   IV - Situação da ...

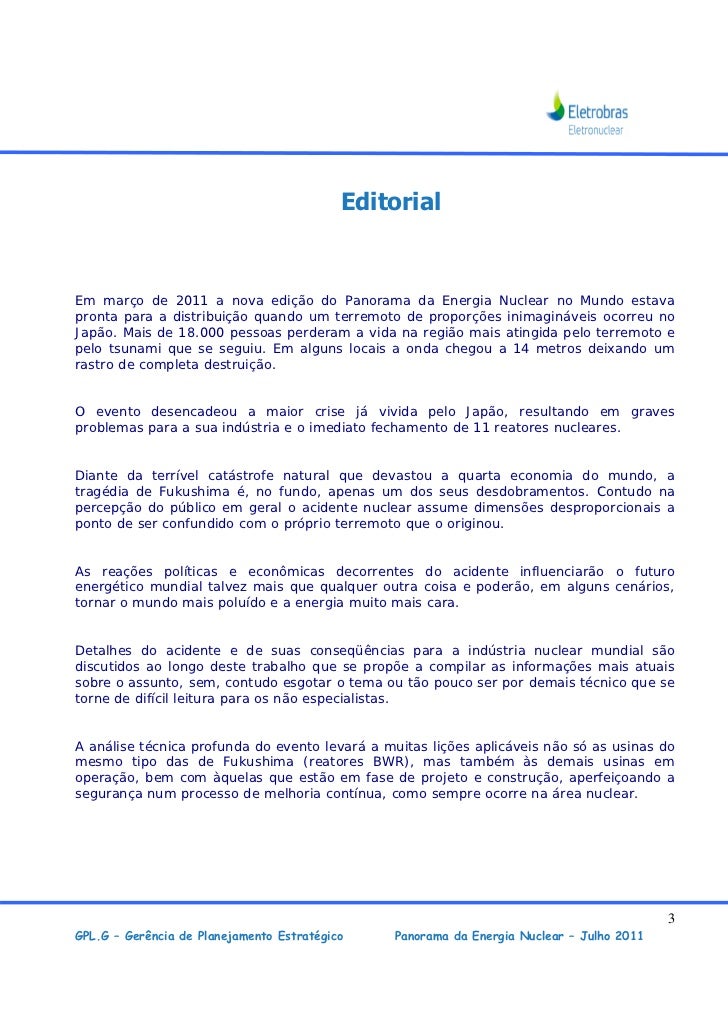

EditorialEm março de 2011 a nova edição do Panorama da Energia Nuclear no Mundo estavapronta para a distribuição quando um...

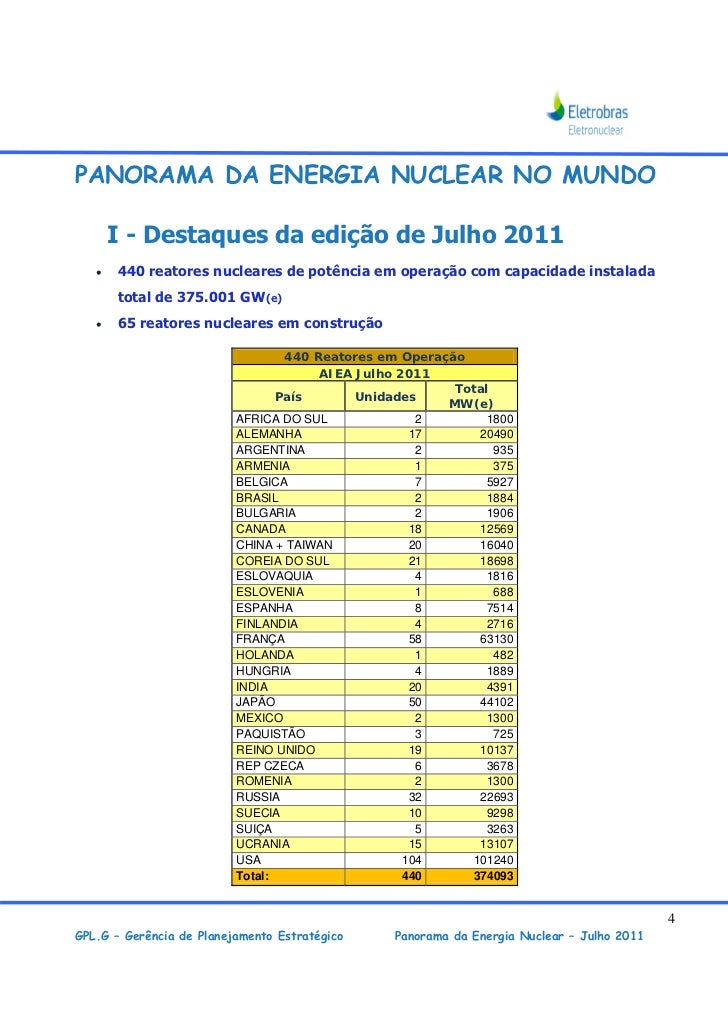

PANORAMA DA ENERGIA NUCLEAR NO MUNDO       I - Destaques da edição de Julho 2011      440 reatores nucleares de potência ...

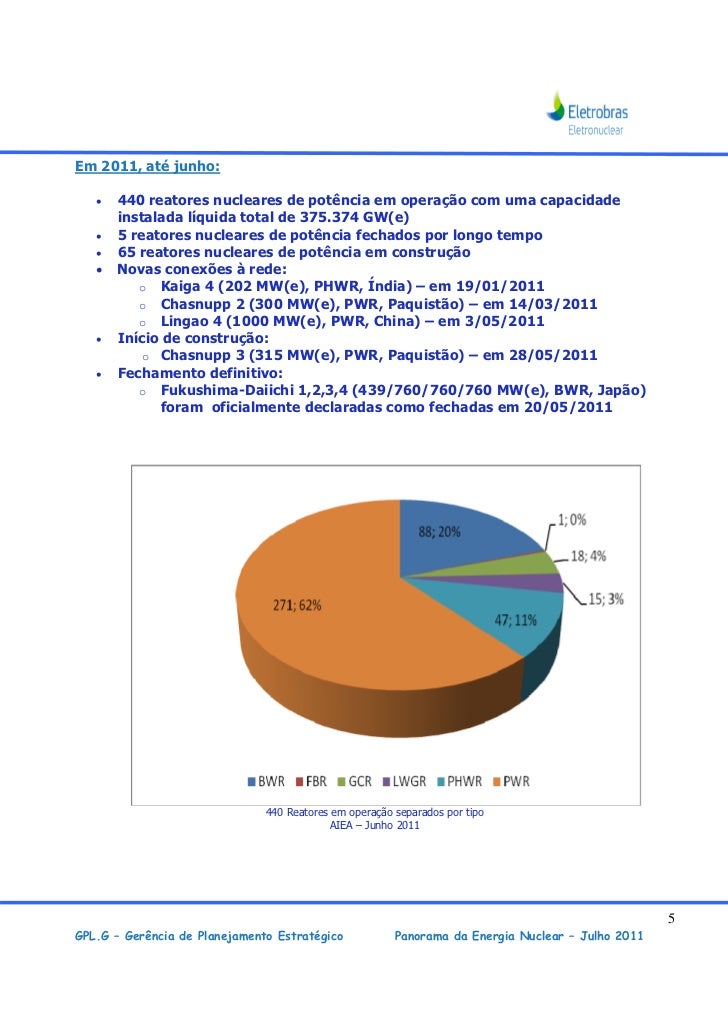

Em 2011, até junho:    440 reatores nucleares de potência em operação com uma capacidade     instalada líquida total de 3...

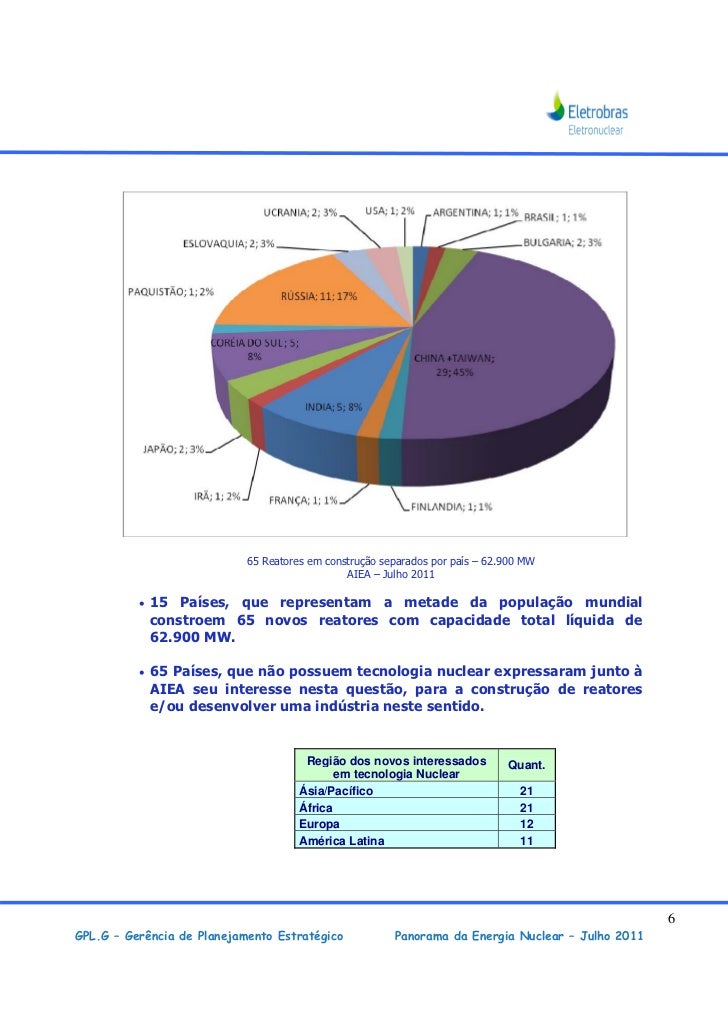

65 Reatores em construção separados por país – 62.900 MW                                               AIEA – Julho 2011  ...

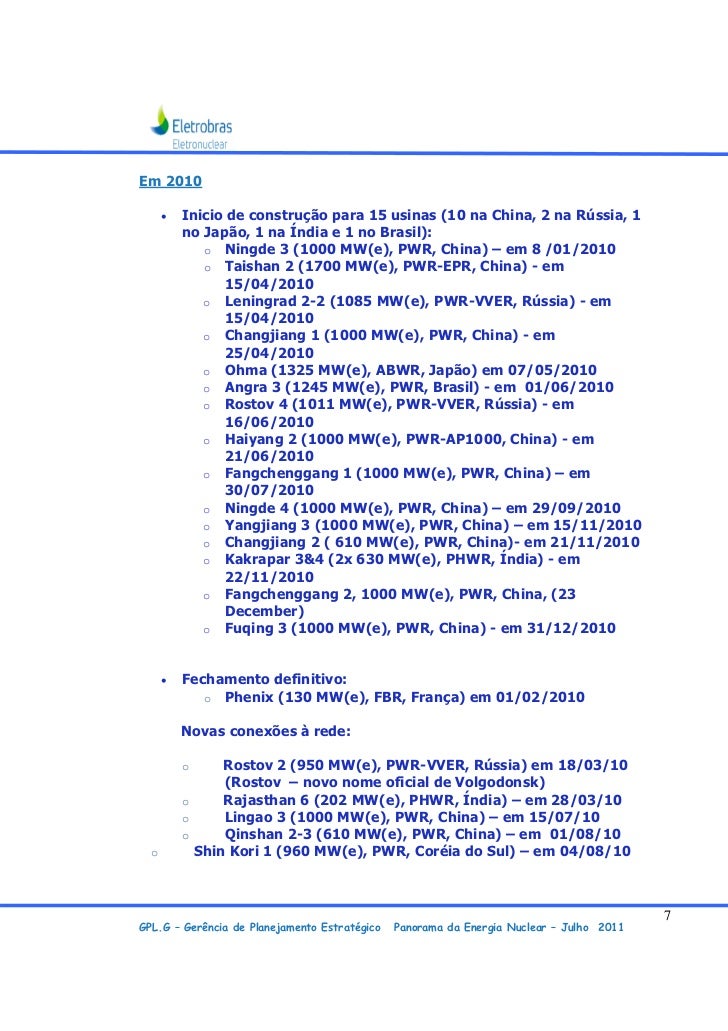

Em 2010         Inicio de construção para 15 usinas (10 na China, 2 na Rússia, 1          no Japão, 1 na Índia e 1 no Bra...

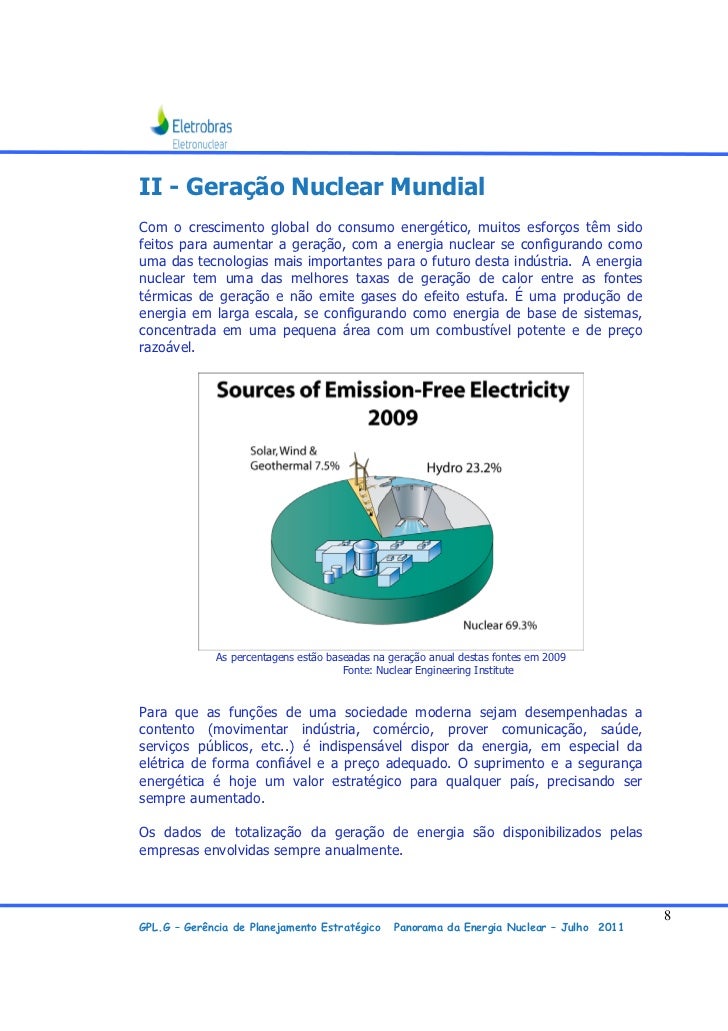

II - Geração Nuclear MundialCom o crescimento global do consumo energético, muitos esforços têm sidofeitos para aumentar a...
Em 2010 os Estados Unidos foram o país que mais gerou energia por fontenuclear, sendo responsável por cerca de 32% da prod...

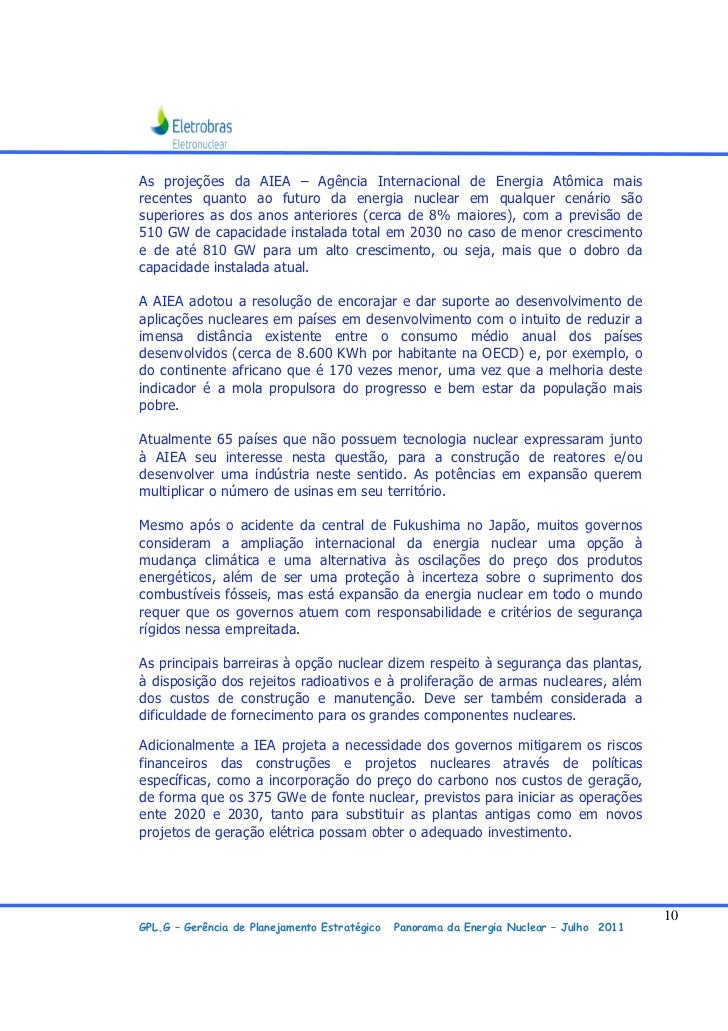

As projeções da AIEA – Agência Internacional de Energia Atômica maisrecentes quanto ao futuro da energia nuclear em qualqu...

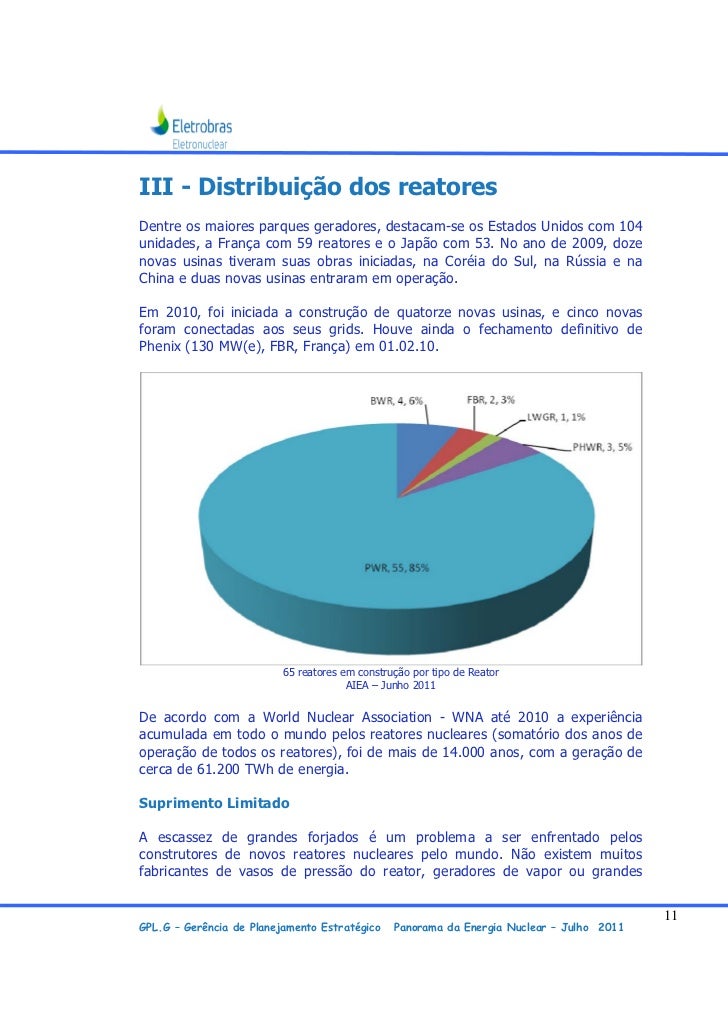

III - Distribuição dos reatoresDentre os maiores parques geradores, destacam-se os Estados Unidos com 104unidades, a Franç...
turbinas. Por exemplo, a Japan Steel Works que tem 80% do mercado deforjados grandes garante só ter capacidade para 4 vaso...

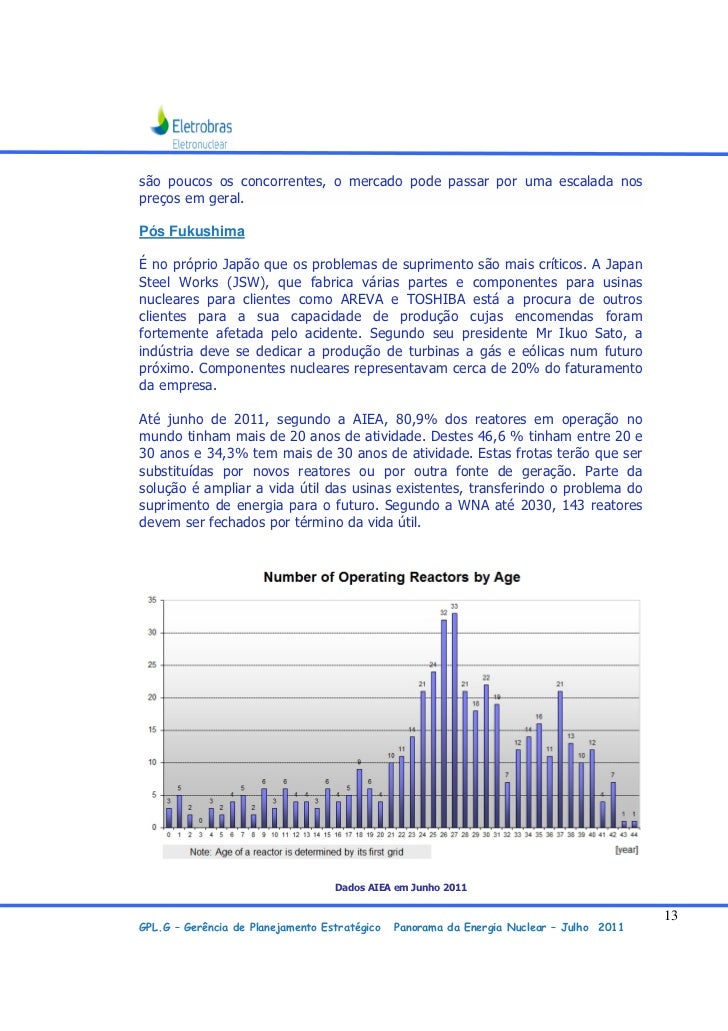

são poucos os concorrentes, o mercado pode passar por uma escalada nospreços em geral.Pós FukushimaÉ no próprio Japão que ...

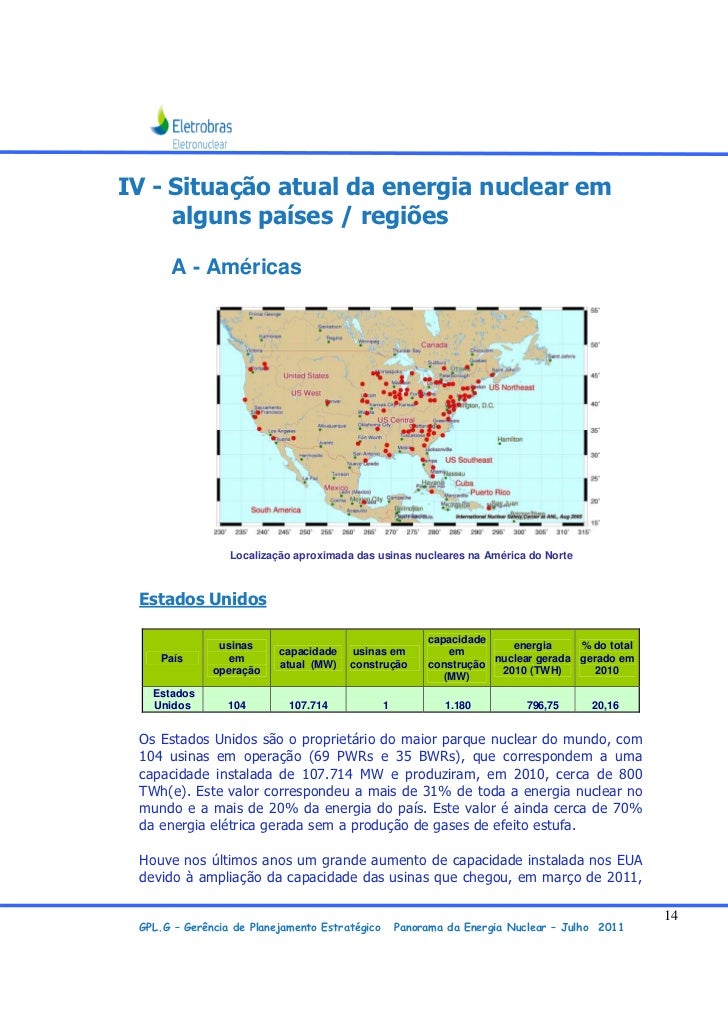

IV - Situação atual da energia nuclear em     alguns países / regiões      A - Américas                 Localização aproxi...

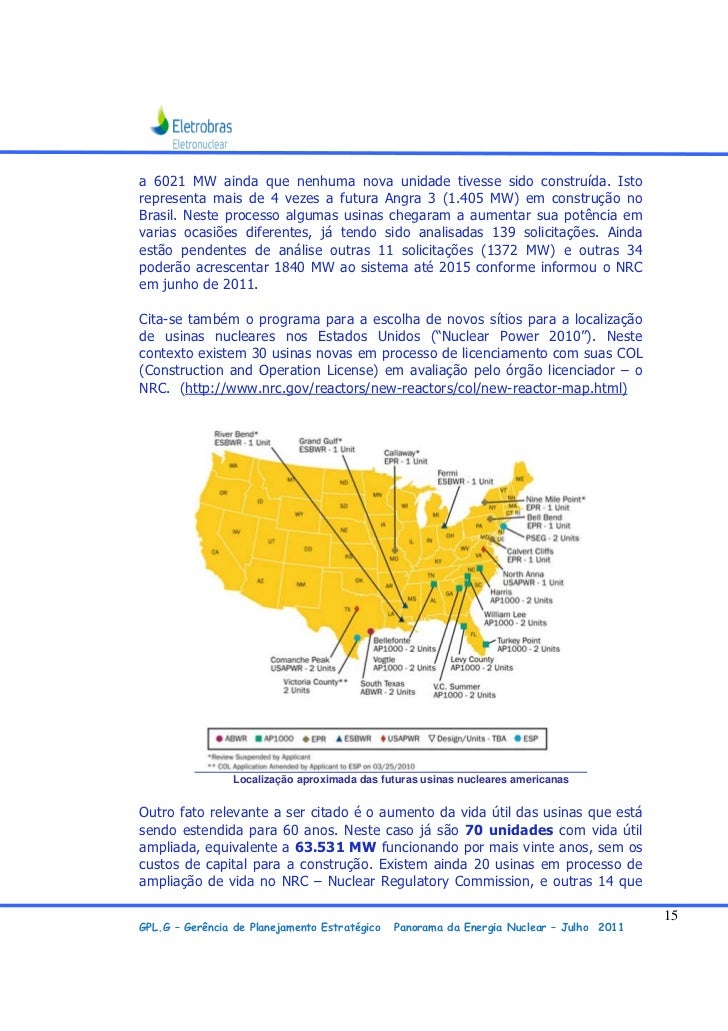

a 6021 MW ainda que nenhuma nova unidade tivesse sido construída. Istorepresenta mais de 4 vezes a futura Angra 3 (1.405 M...
já iniciaram o processo, mas não ainda não concluíram o envio de toda adocumentação necessária. Sob este ponto de vista, n...

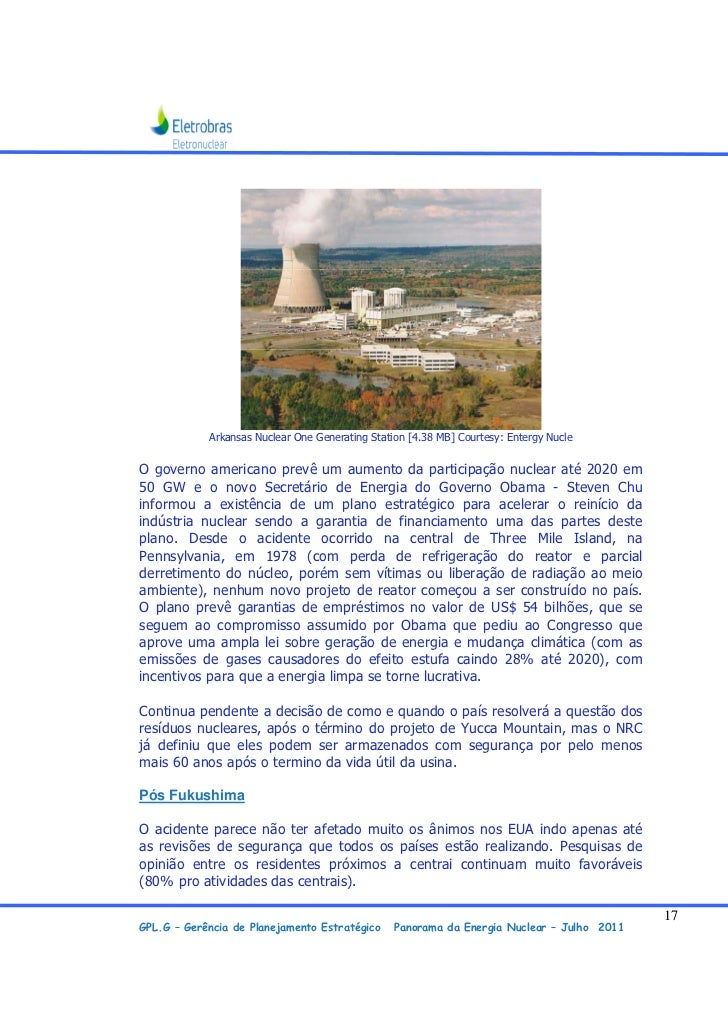

Arkansas Nuclear One Generating Station [4.38 MB] Courtesy: Entergy NucleO governo americano prevê um aumento da participa...

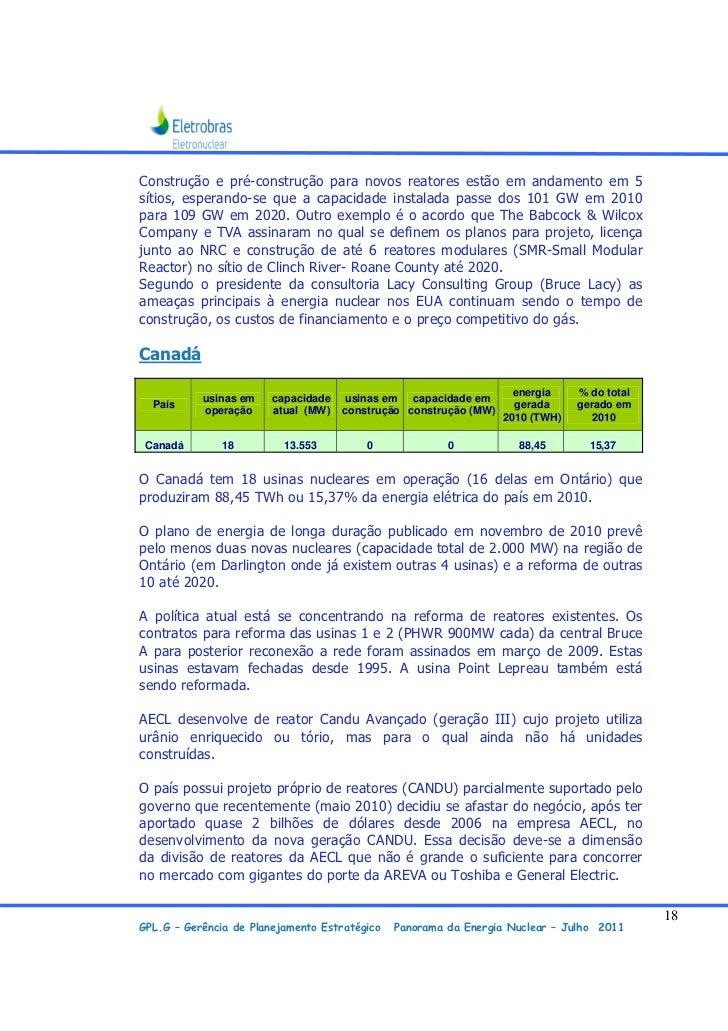

Construção e pré-construção para novos reatores estão em andamento em 5sítios, esperando-se que a capacidade instalada pas...

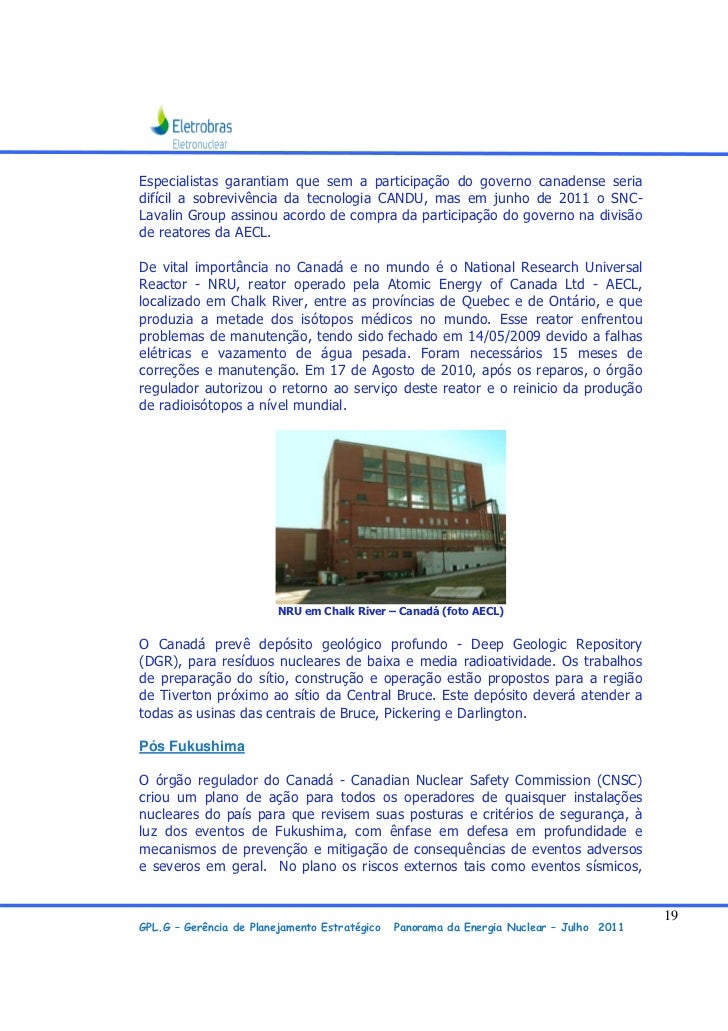

Especialistas garantiam que sem a participação do governo canadense seriadifícil a sobrevivência da tecnologia CANDU, mas ...

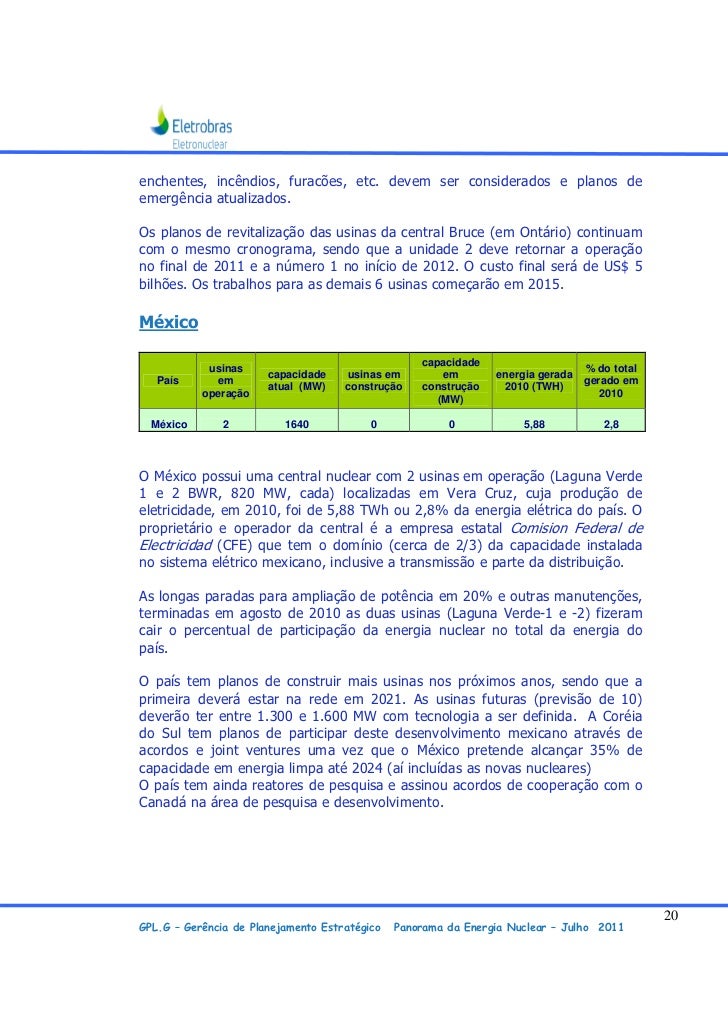

enchentes, incêndios, furacões, etc. devem ser considerados e planos deemergência atualizados.Os planos de revitalização d...

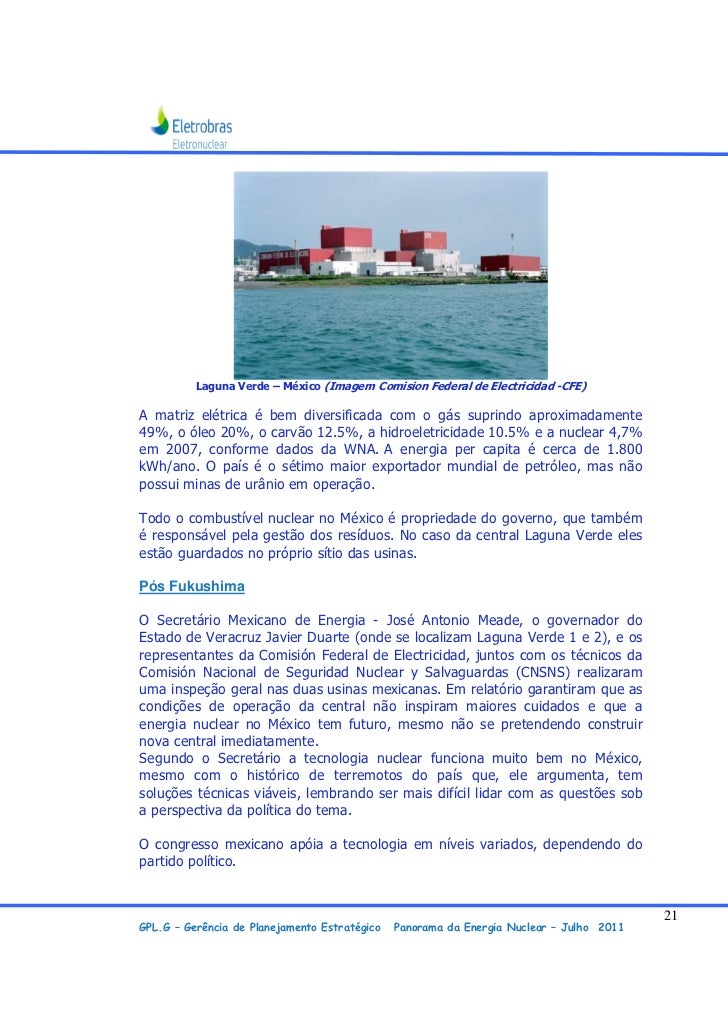

Laguna Verde – México (Imagem Comision Federal de Electricidad -CFE)A matriz elétrica é bem diversificada com o gás suprin...

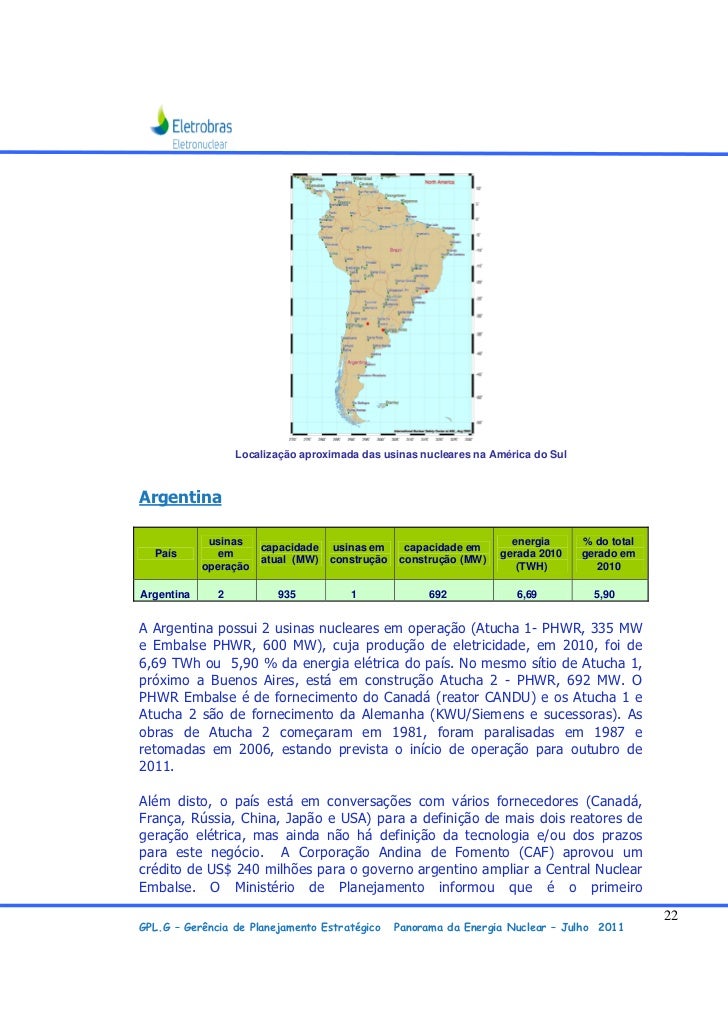

Localização aproximada das usinas nucleares na América do SulArgentina             usinas                                 ...

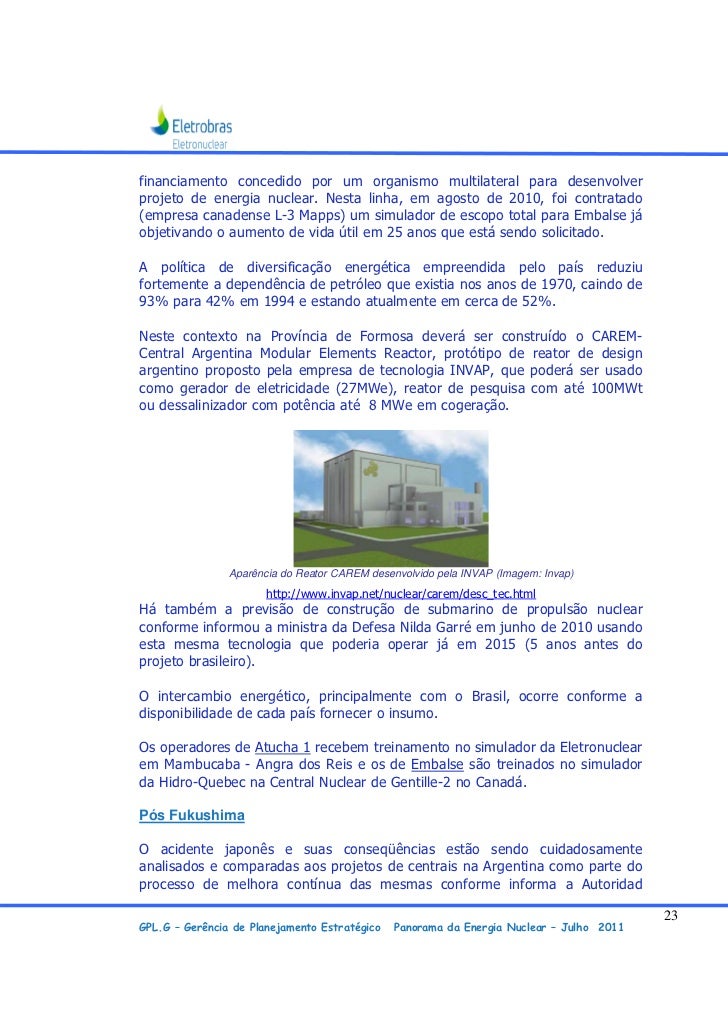

financiamento concedido por um organismo multilateral para desenvolverprojeto de energia nuclear. Nesta linha, em agosto d...

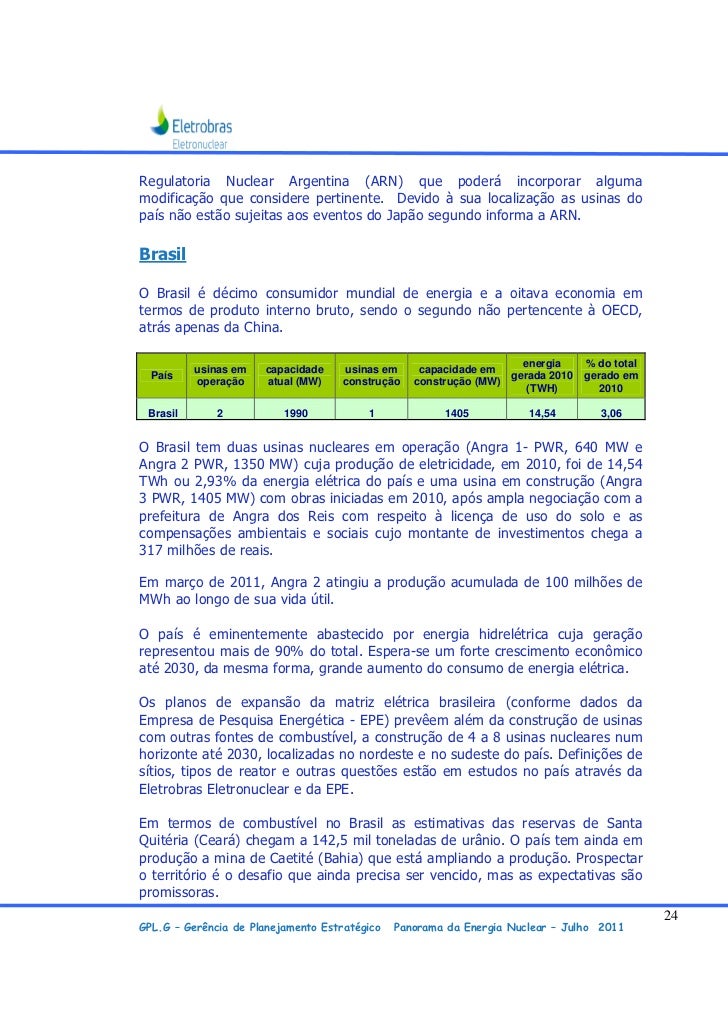

Regulatoria Nuclear Argentina (ARN) que poderá incorporar algumamodificação que considere pertinente. Devido à sua localiz...

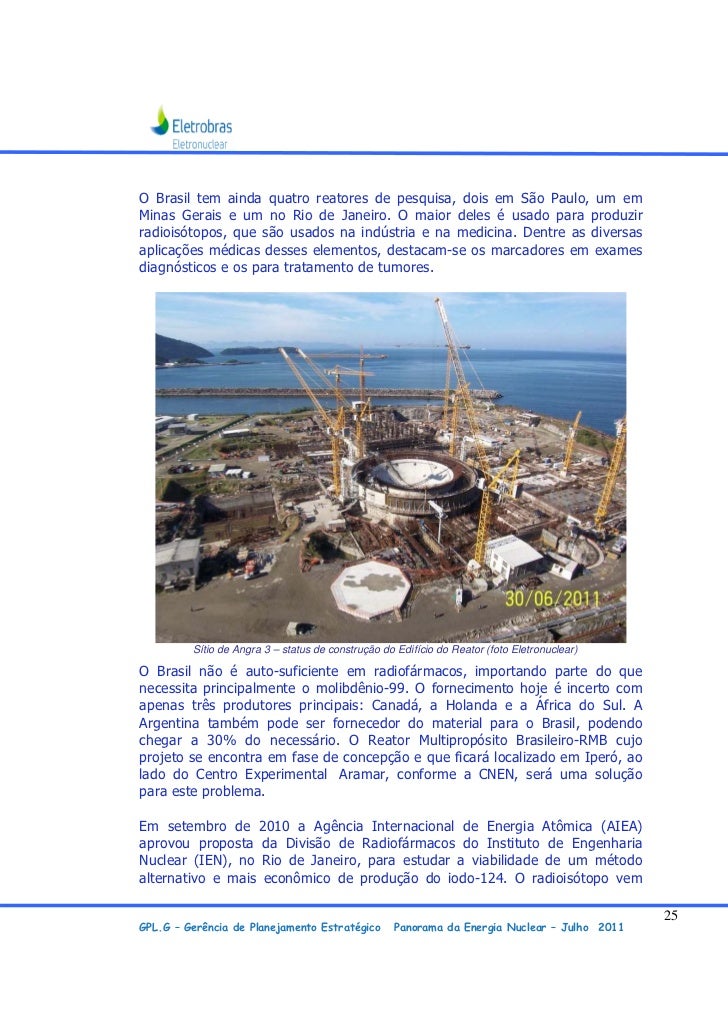

O Brasil tem ainda quatro reatores de pesquisa, dois em São Paulo, um emMinas Gerais e um no Rio de Janeiro. O maior deles...
sendo pesquisado em vários países para uso na tomografia por emissão depósitrons (PET), considerado o exame de imagem mais...
Pós FukushimaDepois de Fukushima o presidente do país, aparentemente, mudou de ideiapassando a considerar mais os riscos q...

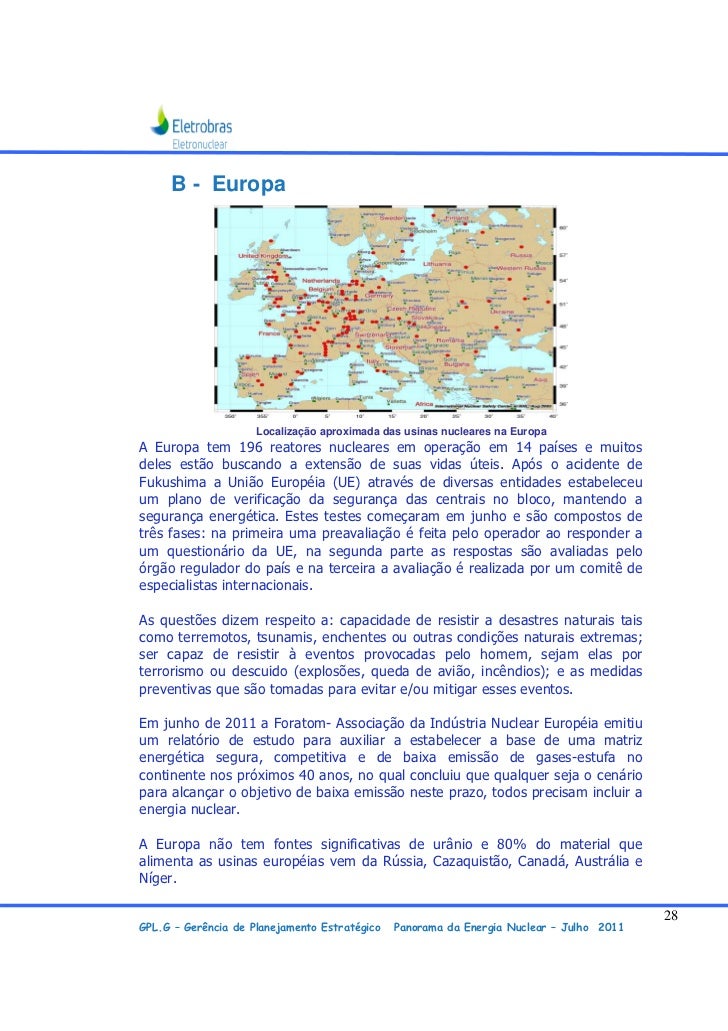

B - Europa                     Localização aproximada das usinas nucleares na EuropaA Europa tem 196 reatores nucleares em...

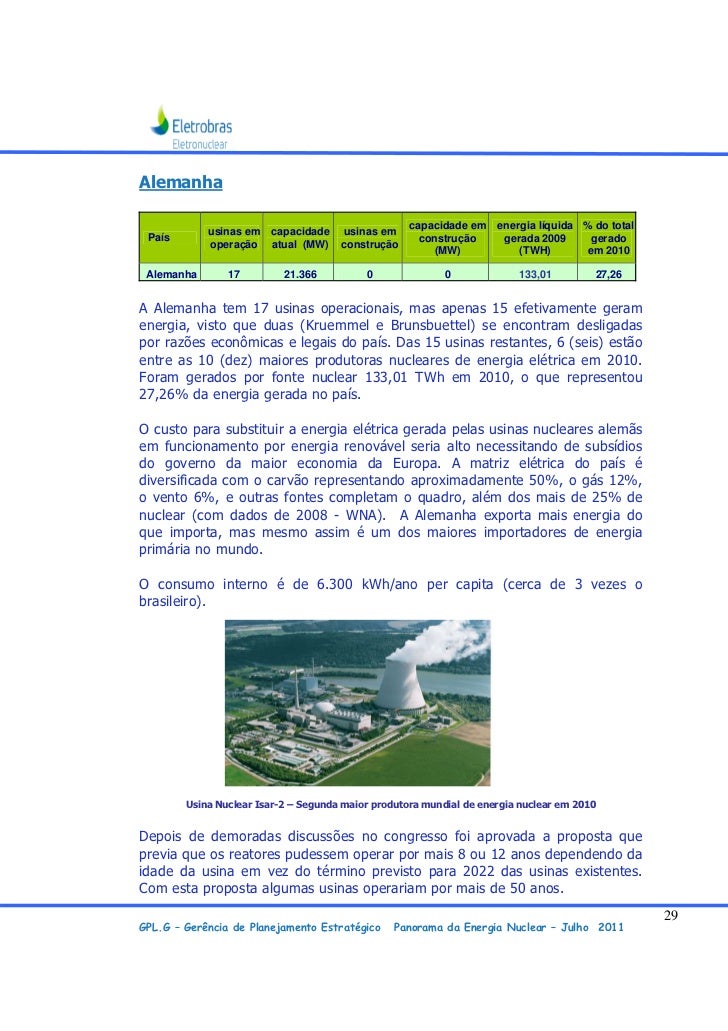

Alemanha                                                    capacidade em    energia líquida % do total            usinas ...
Pós FukushimaApós o acidente de Fukushima, mais uma vez o governo da Alemanha mudoude opinião, revertendo a posição tomada...

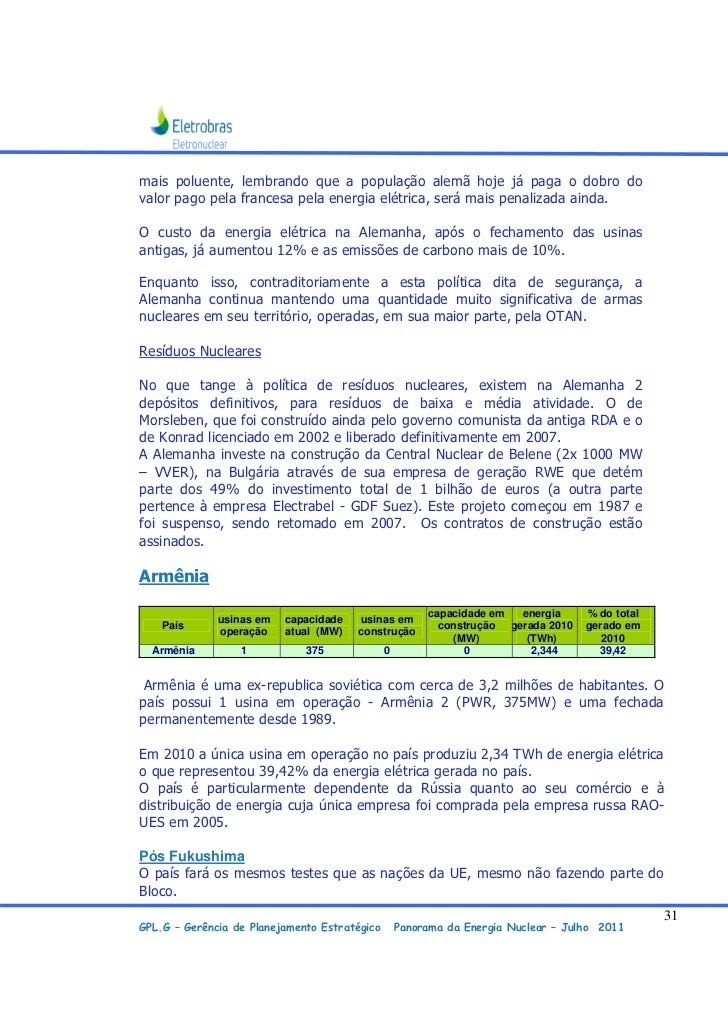

mais poluente, lembrando que a população alemã hoje já paga o dobro dovalor pago pela francesa pela energia elétrica, será...

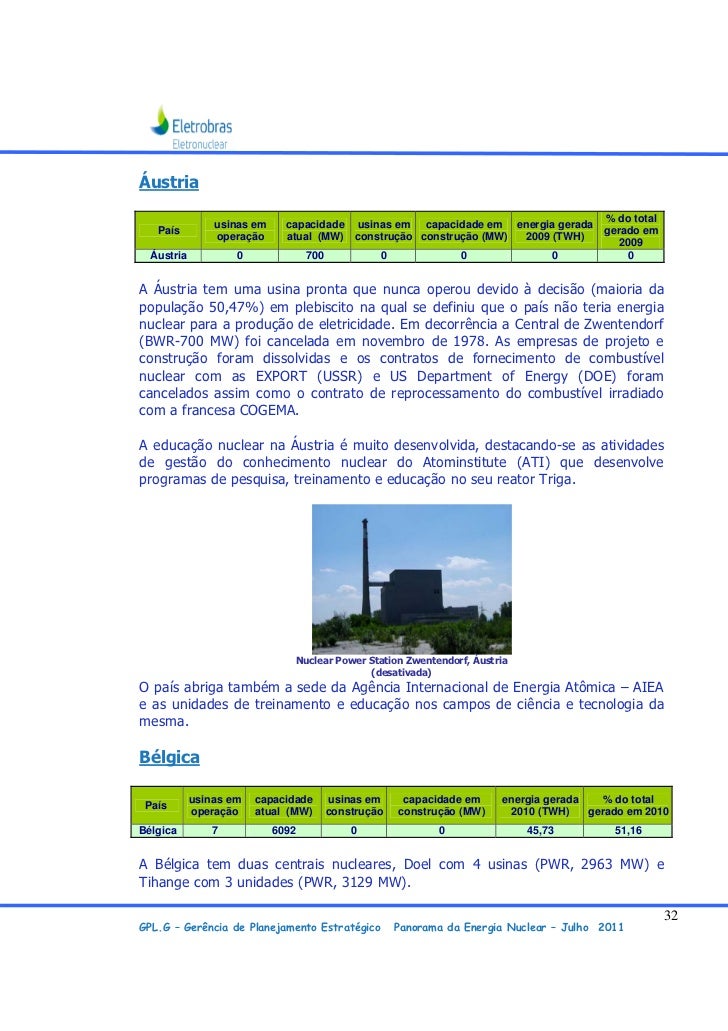

Áustria                                                                                             % do total            ...
As usinas têm entre 25 e 35 anos de operação e estão licenciadas por 40 anos.Foram gerados por fonte nuclear 45,73 TWh em ...

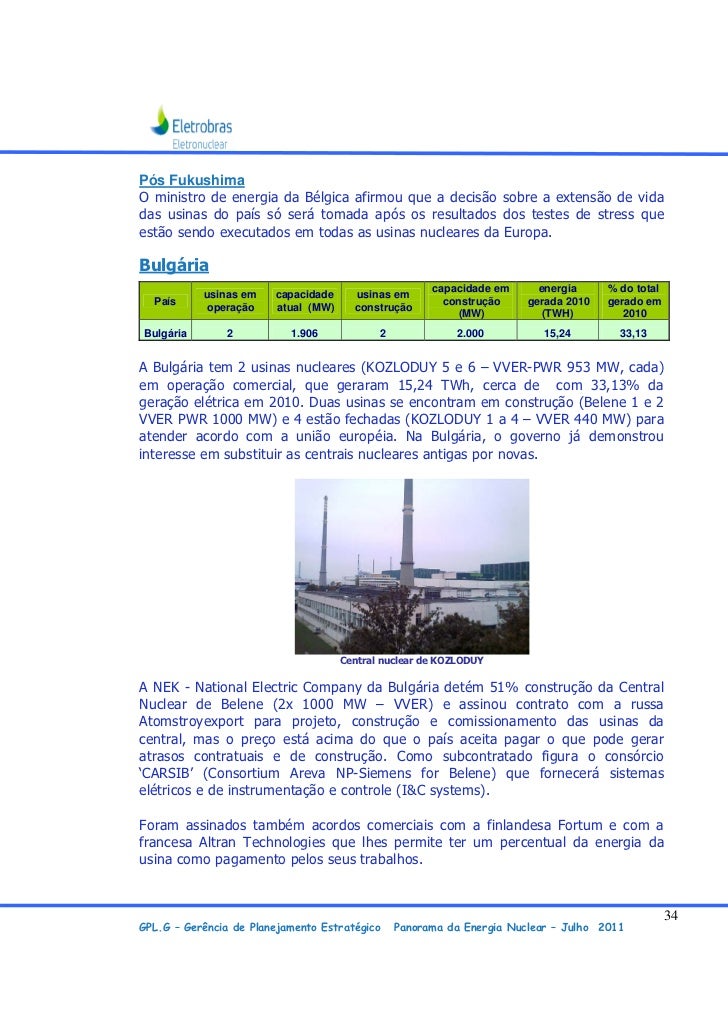

Pós FukushimaO ministro de energia da Bélgica afirmou que a decisão sobre a extensão de vidadas usinas do país só será tom...

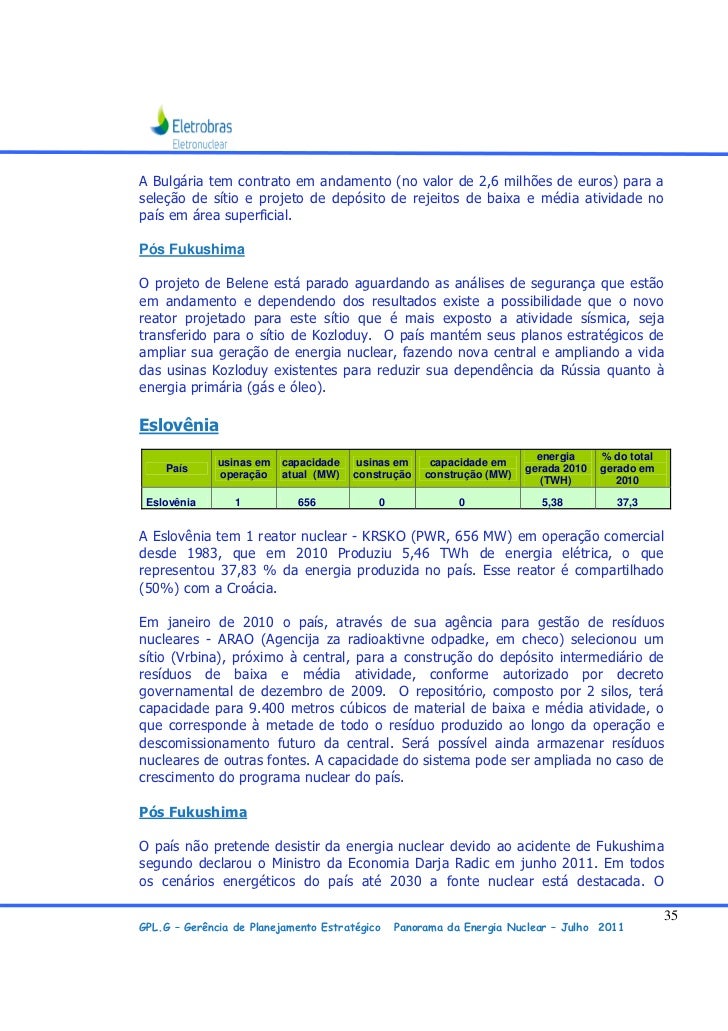

A Bulgária tem contrato em andamento (no valor de 2,6 milhões de euros) para aseleção de sítio e projeto de depósito de re...

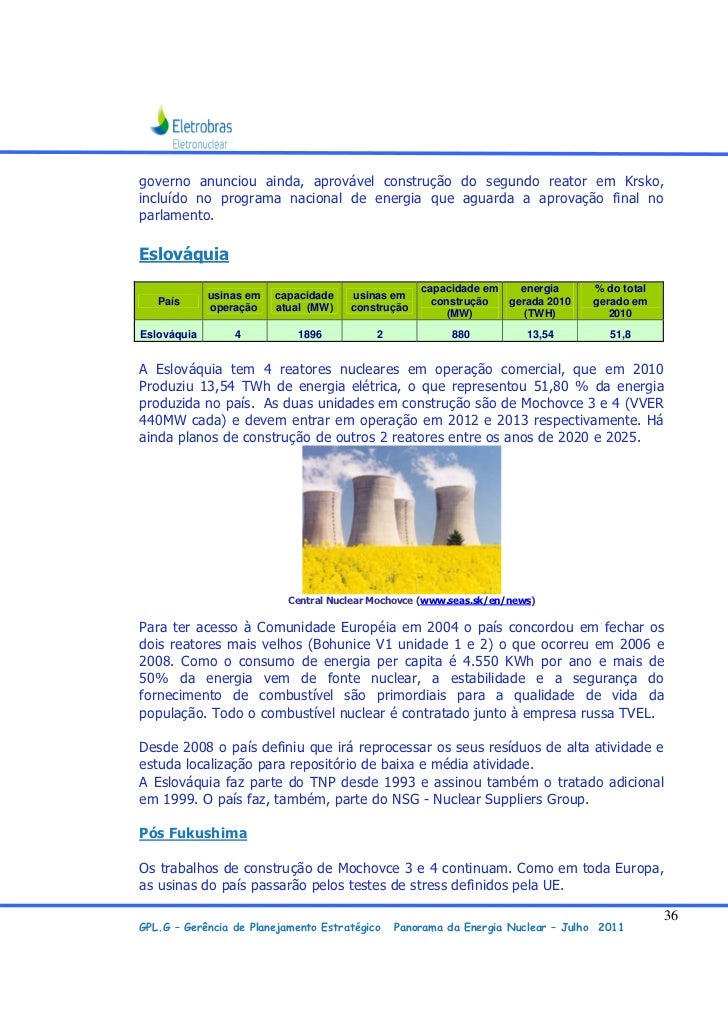

governo anunciou ainda, aprovável construção do segundo reator em Krsko,incluído no programa nacional de energia que aguar...

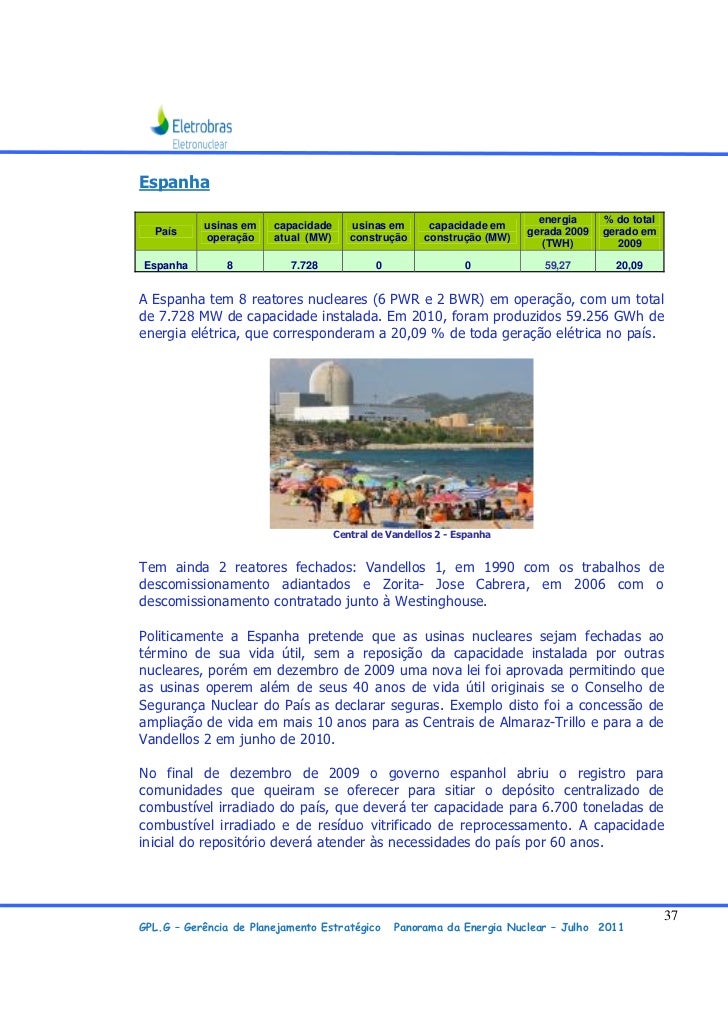

Espanha                                                                           energia     % do total           usinas ...

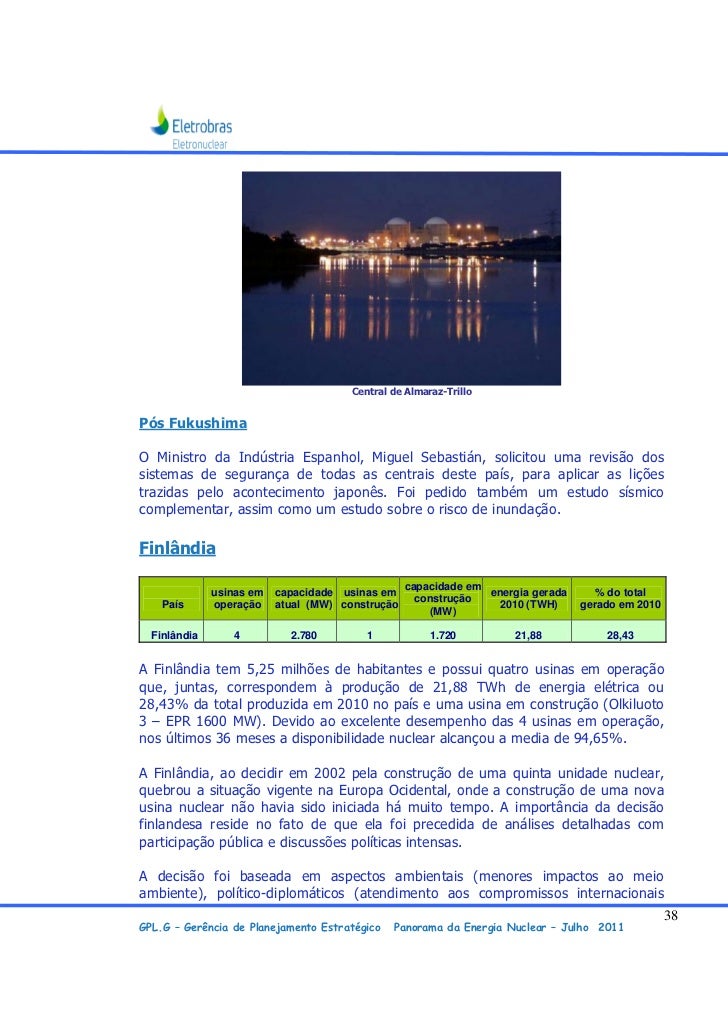

Central de Almaraz-TrilloPós FukushimaO Ministro da Indústria Espanhol, Miguel Sebastián, solicitou uma revisão dossistema...

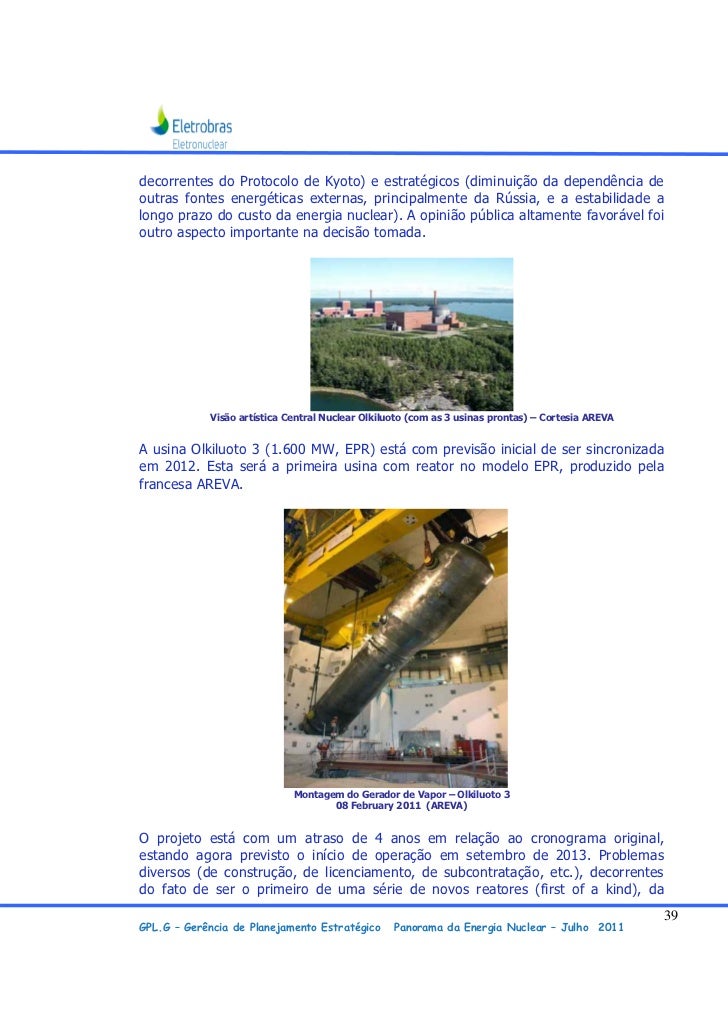

decorrentes do Protocolo de Kyoto) e estratégicos (diminuição da dependência deoutras fontes energéticas externas, princip...

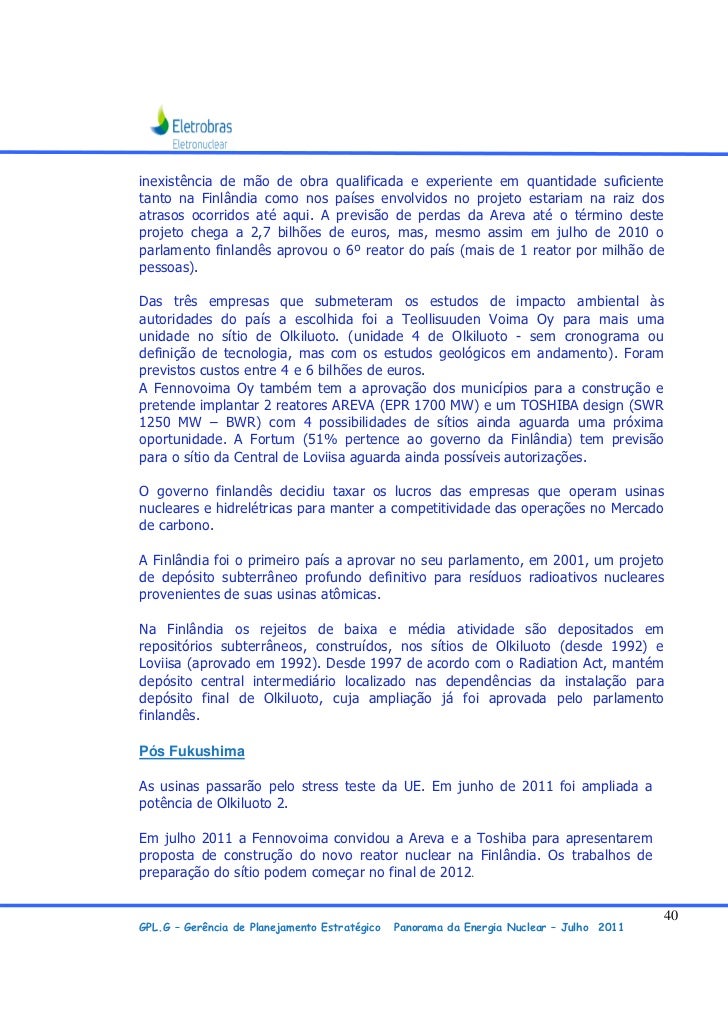

inexistência de mão de obra qualificada e experiente em quantidade suficientetanto na Finlândia como nos países envolvidos...
França                                                                        energia     % do total           usinas em  ...

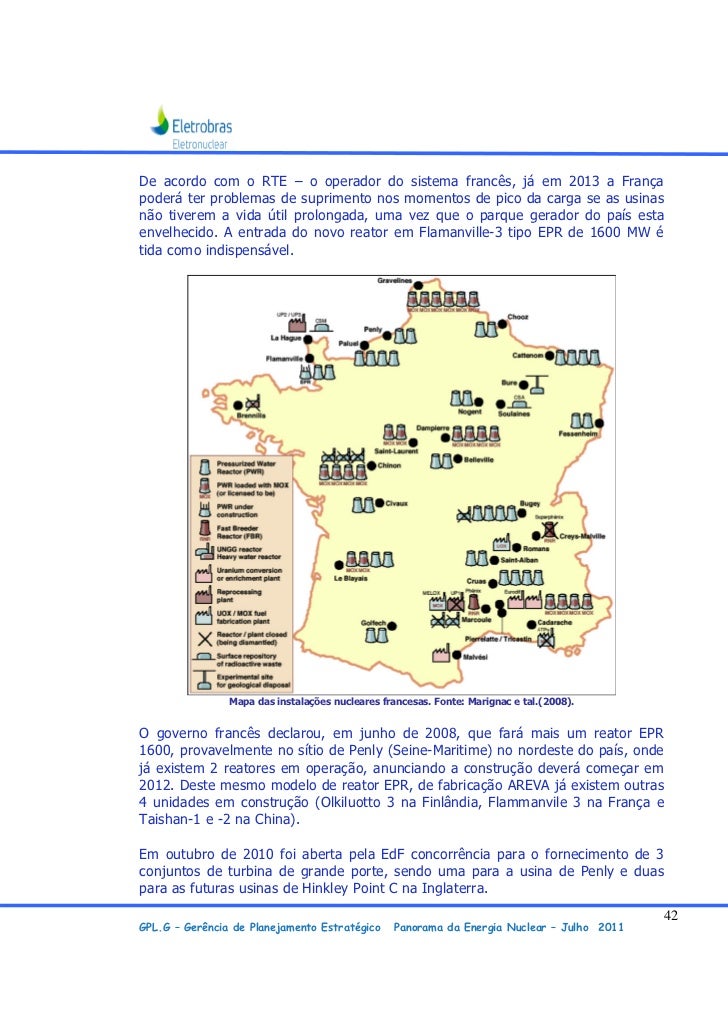

De acordo com o RTE – o operador do sistema francês, já em 2013 a Françapoderá ter problemas de suprimento nos momentos de...

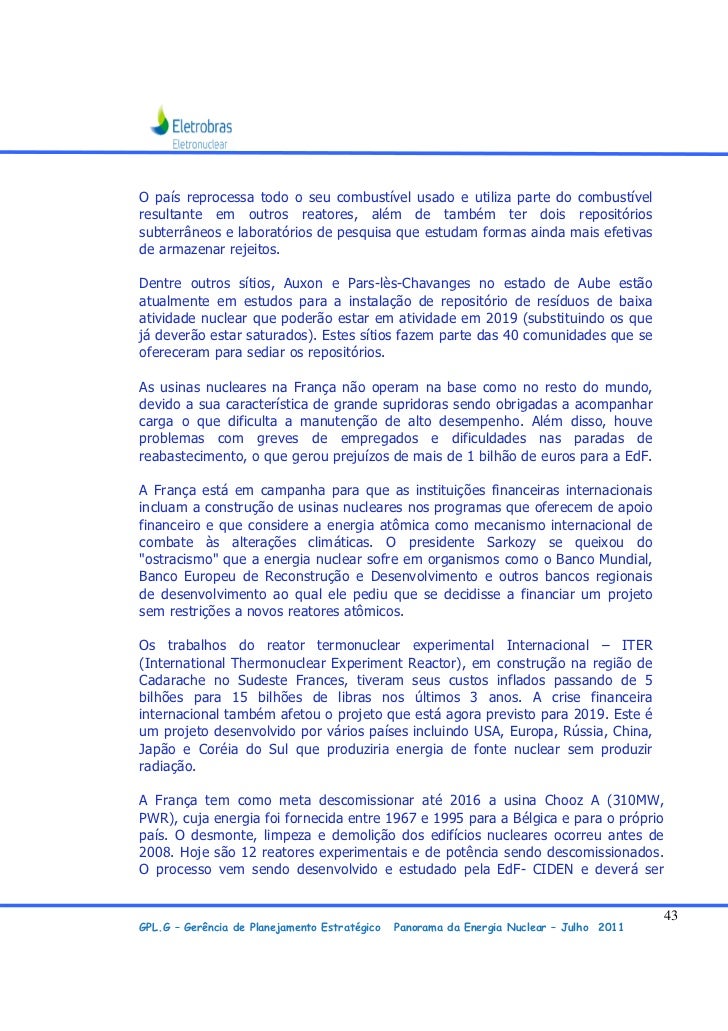

O país reprocessa todo o seu combustível usado e utiliza parte do combustívelresultante em outros reatores, além de também...

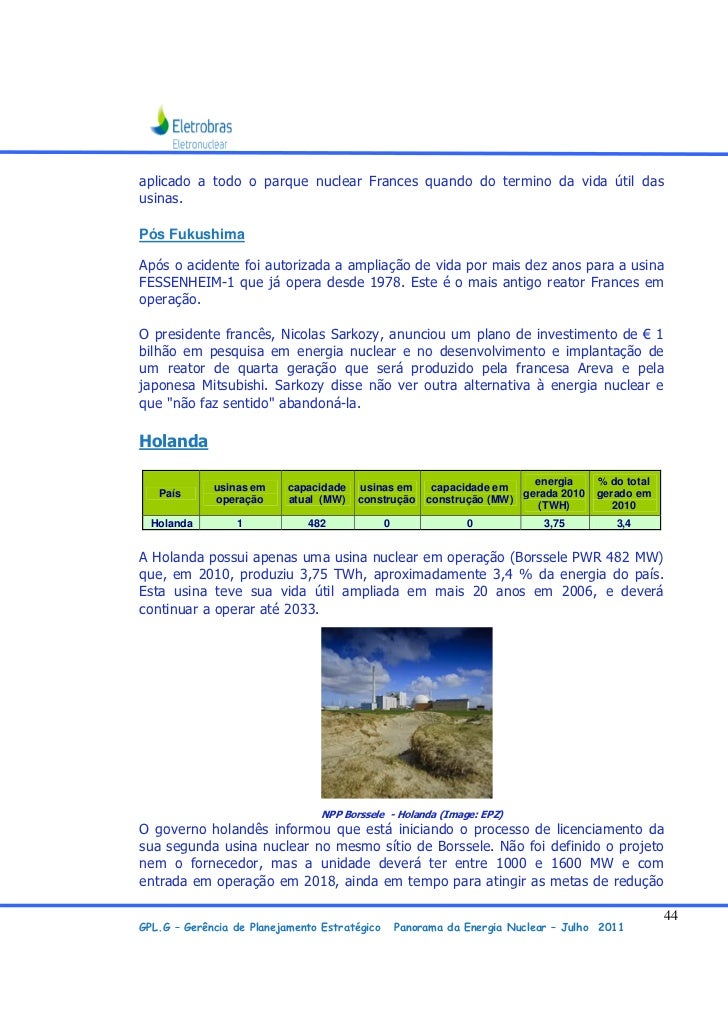

aplicado a todo o parque nuclear Frances quando do termino da vida útil dasusinas.Pós FukushimaApós o acidente foi autoriz...

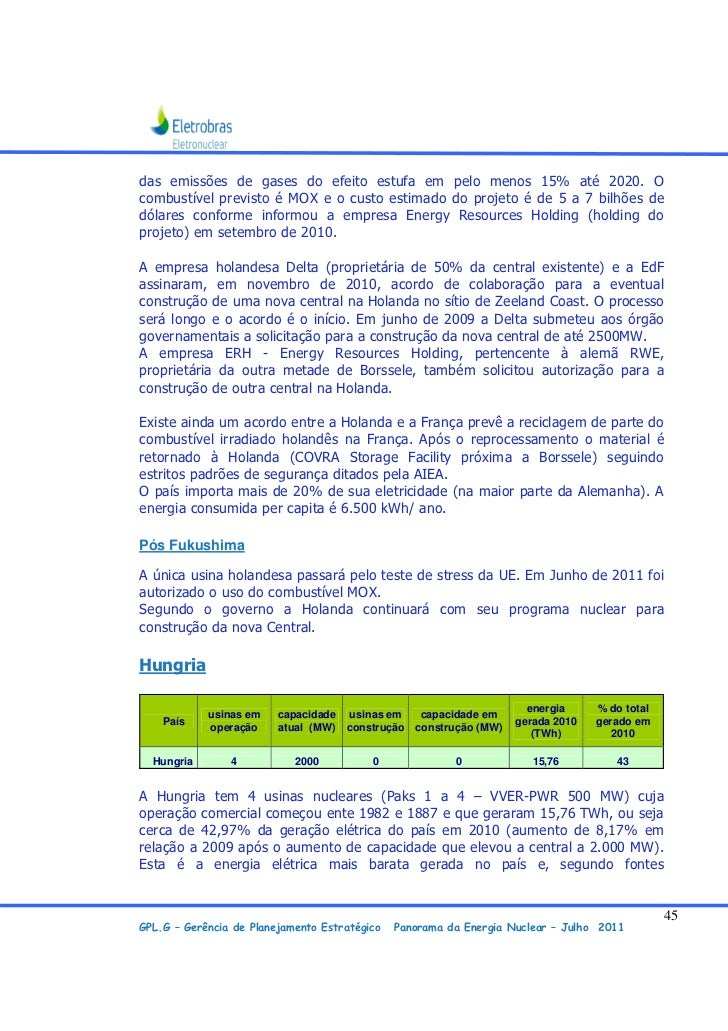

das emissões de gases do efeito estufa em pelo menos 15% até 2020. Ocombustível previsto é MOX e o custo estimado do proje...

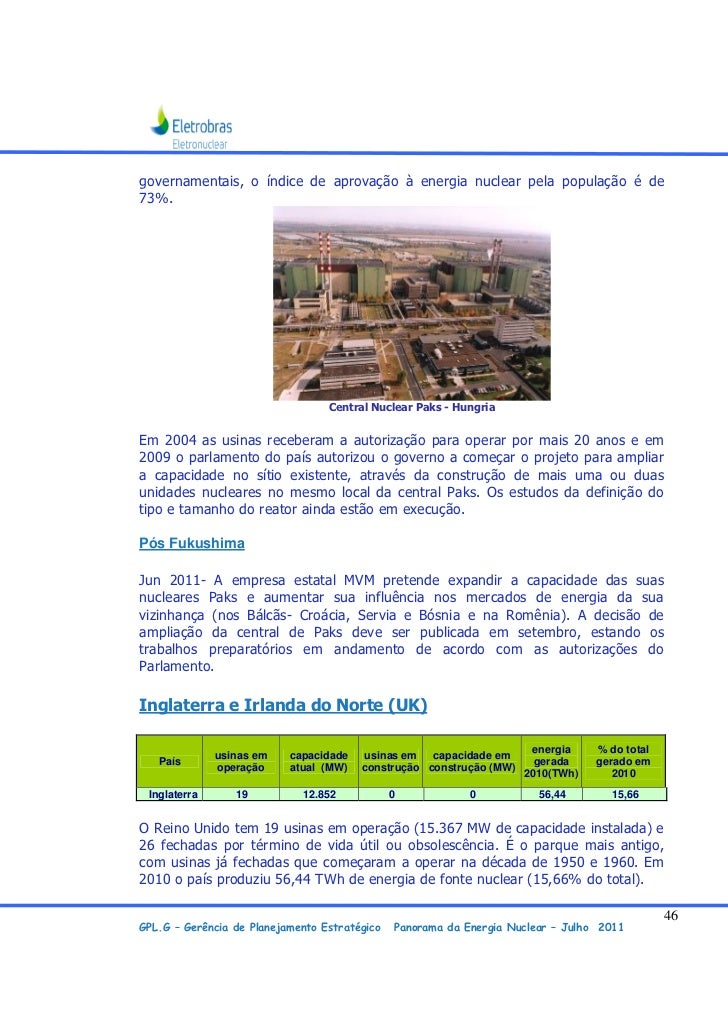

governamentais, o índice de aprovação à energia nuclear pela população é de73%.                                  Central N...

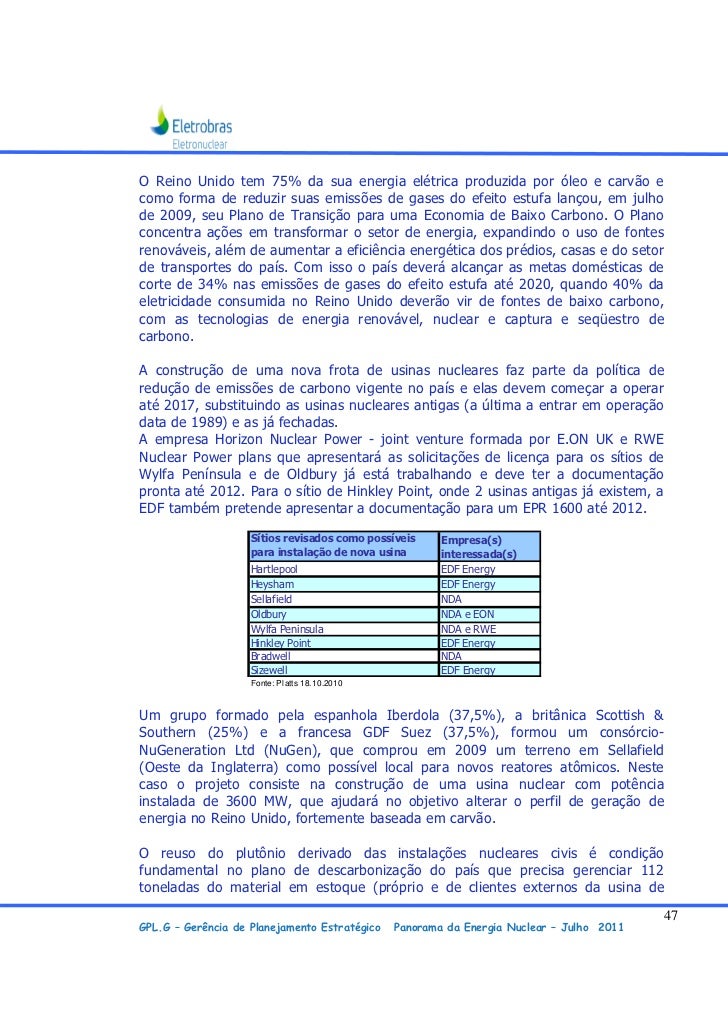

O Reino Unido tem 75% da sua energia elétrica produzida por óleo e carvão ecomo forma de reduzir suas emissões de gases do...
