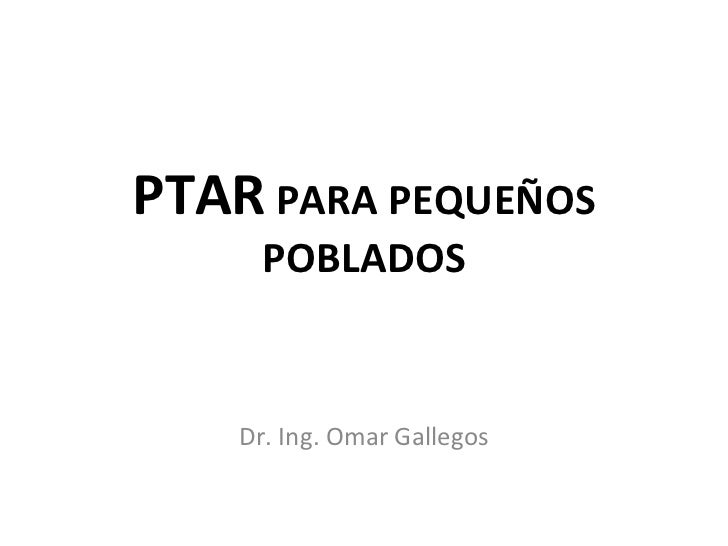

PTAR PARA PEQUEÑOS POBLADOS Dr. Ing. Omar Gallegos

OPCIONES DE TRATAMIENTO
Sistemas aerobios.
Lodos activos
Sistemas anaerobios.
Tanques sépticos
Tanques imhoff.
Reactores RAFAS

Cámara para bajos flujos

Desarenador para 1.5 lps

SISTEMAS ANAEROBIOS
VENTAJAS:
Menor costo de construcción.
Menor costo de operación.
Capacidad para alta carga.
DESVENTAJAS:
Menor eficiencia.
Produce olores.

TANQUE IMHOFF
Es una unidad de tratamiento primario cuya finalidad es la remoción de sólidos suspendidos.
Para comunidades de menos de 5000 habitantes.
Ventaja. Integran la sedimentación del agua y la digestión de los lodos en la misma unidad.(vs. Tanque séptico, lagunas)
Se divide en dos compartimentos:
- Cámara de sedimentación.
- Cámara de digestión de lodos.
Área de ventilación y acumulación de natas.

Esquema de Tanque Imhoff

Tanque Imhoff

Vista de planta

Funcionamiento
Las aguas residuales fluyen a través de la cámara de sedimentación, donde se remueve parte de los sólidos sedimentables, estos resbalan por las paredes inclinadas de la tolva pasando a la cámara de digestión a través de la ranura con traslape.
El traslape tiene la función de impedir que los gases, producto de la digestión, interfieran en el proceso de la sedimentación.
Los lodos acumulados en el digestor se extraen periódicamente y se conducen a lechos de secado.

CARACTERISTICAS TANQUE IMHOF F
Cámara superior (tolva de sedimentación): paredes inclinadas (50-60º)
Ranura en la base del cono (15-20cm)
Una de las caras se prolonga por lo menos 15 cm.
El pH debe mantenerse por encima de 6.8
Elimina del 40-60% de DBO

TANQUE IMHOFF: ELEVACION

Ventajas del Tanque Imhoff
- El lodo se seca y se evacúa con más facilidad que el de tanques sépticos.
- Tiene un bajo costo de construcción y operación.
- Se necesita poco terreno en comparación con lagunas de oxidación.
- Son adecuados para ciudades pequeñas y para comunidades donde no se necesite una atención constante y cuidadosa, y el efluente satisfaga ciertos requisitos para evitar la contaminación de las corrientes

Desventajas
Son estructuras profundas (>6m).
Es difícil su construcción en arena fluida o en roca
El efluente que sale del tanque es de mala calidad orgánica y microbiológica.
En ocasiones puede causar malos olores.

Secado de lodos

Lecho de secado

Casos
Arequipa.
Xtrata. Tintaya (4000 personas)
Yura(350 personas)
Characato.(5000 personas)

REACTORES UASB

Funcionamiento
El agua residual se introduce por la parte inferior, ascendiendo lentamente a través del manto de lodos (gránulos).
Los reactores suelen tener en su parte superior un sistema de separación gas-sólido-líquido.
Se consigue una alta elevada velocidad de eliminación de materia orgánica con rendimientos elevados de depuración.

Caracteristicas
Los gránulos pueden ser el 1-2% del volumen.
La eficiencia en remoción de materia orgánica (DBO y DQO), oscila entre el 60 y el 80%.
Para reactores mesofílicos, puede llegar al 90%.
En instalaciones a escala real, las VCO no han sido superiores a los 30 Kg DQO/m 3 ·d

Sedimentación de gránulos

Granulos activados de manto de lodo

VENTAJAS DESVENTAJAS
Soporta altas cargas (30 Kg DQO/m 3 · día)
Bajo requerimiento de energía
No requiere medio de soporte
Construcción relativamente simple
Aplicable a pequeña y gran escala
Operación comparativamente simple
Proceso ampliamente probado
Granulación lenta y no siempre controlable
No todas las aguas favorecen la granulación
Sensible a SS y a grasas y aceites en el afluente
Sensible a aguas que forman precipitados
Riesgo de flotación de granos durante rearranque.
Es un pre-tratamiento

Resultados promedios obtenidos durante el invierno (I) y el verano (V), en reactores UASB, tratando ARU UASB operado a TRH de 4 h y a Tº ambiente (promedio en invierno de 7 ºC y en verano de 22 °C).

Remoción de coliformes en procesos anaerobios llevados a cabo en UASB,en dos períodos del año

Remoción de huevos de helmintos en reactores UASB Cuantificación e identificación de huevos de helmintos (promedio huevos/L), en dos reactores UASB

Esquema general de una planta de tratamiento Objetivo Influente Screens Desarenador Lecho de secado Lodo estabilizado Efluente Reactores UASB Biogás Agua Lodo Biogás
Lagunas
Lechos percoladores
- Otros
Post tratamiento Material grueso Arenas Caudalímetro

Planta piloto de 64 m 3 en Cali, Colombia UASB

Separar y descargar el biogás
Evitar pérdida de lodo
Recuperar lodo
Barrera para la expansión del lecho de lodos
Mejorar el efluente
Objetivos Separador Gas-Líquido-Sólido (GLS)
Problemas potenciales
Espumas (cuando hay proteínas o grasas)
Sprayers anti espuma
Costra (grasas) en sedimentador o cúpula de gas

Pendiente de las paredes: 45-60°
Área de apertura entre colectores: 15-20% área del reactor
Superposición entre baffles y colector:10-20 cm
Se pueden instalar baffles para acumulación de espuma frente a los vertederos de efluentes
Utilizar tubos de diámetro adecuado para remover biogás
Rociadores anti espuma en las campanas de gas
Guías de diseño Separador Gas-Líquido-Sólido (GLS)

SISTEMAS AEROBIOS
Alta remoción de carga orgánica. Efluentes de buenas características organolépticas.
Procesos estables, cuando los lodos son manejados apropiadamente.
Se caracterizan por el poco espacio que requiere su instalación.
Estas plantas son sistemas modulares, fácilmente expansibles
LODOS ACTIVOS

Desventajas
Requiere equipo mecanizado (motor, reductor, aireadores, bombas, etc.).
Alto consumo de energía.
Requiere personal capacitado.
Eventual producción de olores.
Eventual aspersión de partículas de agua y espumas.
Requiere mayor mantenimiento y reposición de equipos.
Produce gran cantidad de fango
La opción de lodos activados es la más costosa

Pretratamiento Sinaycocha. Campamento Canchapalca
