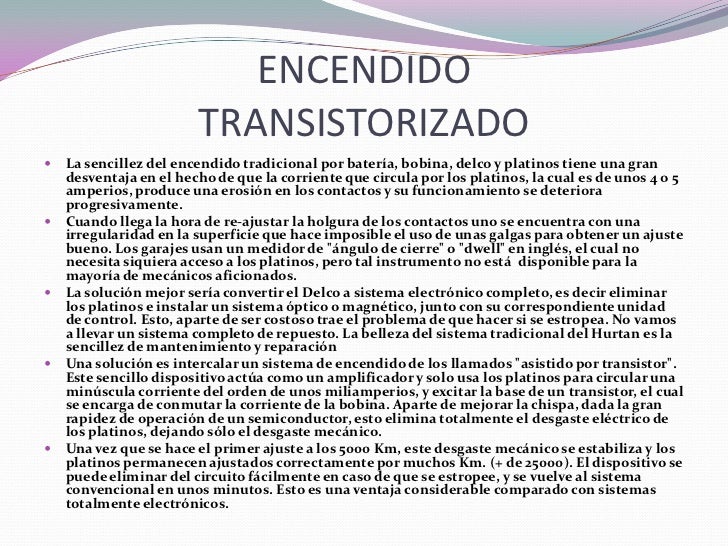

  1. 1. ENCENDIDOTRANSISTORIZADO<br />La sencillez del encendido tradicional por batería, bobina, delco y platinos tiene una gran desventaja en el hecho de que la corriente que circula por los platinos, la cual es de unos 4 o 5 amperios, produce una erosión en los contactos y su funcionamiento se deteriora progresivamente.<br />Cuando llega la hora de re-ajustar la holgura de los contactos uno se encuentra con una irregularidad en la superficie que hace imposible el uso de unas galgas para obtener un ajuste bueno. Los garajes usan un medidor de "ángulo de cierre" o "dwell" en inglés, el cual no necesita siquiera acceso a los platinos, pero tal instrumento no está  disponible para la mayoría de mecánicos aficionados.<br />La solución mejor sería convertir el Delco a sistema electrónico completo, es decir eliminar los platinos e instalar un sistema óptico o magnético, junto con su correspondiente unidad de control. Esto, aparte de ser costoso trae el problema de que hacer si se estropea. No vamos a llevar un sistema completo de repuesto. La belleza del sistema tradicional del Hurtan es la sencillez de mantenimiento y reparación<br />Una solución es intercalar un sistema de encendido de los llamados "asistido por transistor". Este sencillo dispositivo actúa como un amplificador y solo usa los platinos para circular una minúscula corriente del orden de unos miliamperios, y excitar la base de un transistor, el cual se encarga de conmutar la corriente de la bobina. Aparte de mejorar la chispa, dada la gran rapidez de operación de un semiconductor, esto elimina totalmente el desgaste eléctrico de los platinos, dejando sólo el desgaste mecánico.<br />Una vez que se hace el primer ajuste a los 5000 Km, este desgaste mecánico se estabiliza y los platinos permanecen ajustados correctamente por muchos Km. (+ de 25000). El dispositivo se puede eliminar del circuito fácilmente en caso de que se estropee, y se vuelve al sistema convencional en unos minutos. Esto es una ventaja considerable comparado con sistemas totalmente electrónicos.<br />
  2. 2. Esquema y topografía<br />
  3. 3. Relación de materiales sistemas 12 voltios (En azul para  6 voltios)<br />
  4. 4. CONEXIONES<br />Positivo de bobina, o llave de encendido<br />A terminal de platinos en el delco<br /> <br />A negativo de bobina<br /> <br />Al chasis del vehículo (negativo masa)<br /> <br />IMPORTANTE<br />1/  El condensador original debe ser desconectado o quitado del todo. Este se encuentra montado en el interior, al lado de los platinos, o atornillado en el exterior del Delco.<br />2/ Quitar el cable existente entre el negativo de bobina y el terminal de platinos en el Delco.<br />Es necesario guardar estas dos cosas en el vehículo, para que en caso de avería del módulo electrónico, se pueda quitar éste y devolver el sistema a su conexionado normal.<br />
  5. 5. Montaje de componentes<br />
  6. 6. Vista de la unidad completa en su caja estanca<br />
  7. 7. Diagrama para clarificar las conexiones en el automóvil<br />Se aprecia que en casode fallo del módulo electrónico se inserta uncable desde la conexión de los platinos en eldelco, al negativo de la bobina, lo cual quedacomo era antes. También hay que re-conectarel condensador, el cual se desconecta al usar este módulo.<br />
  8. 8.  Encendido Electrónico con bobina captadora<br />Distribuidor electrónico<br />Aquí, la cosa, es similar en cuanto, a la parte baja, aunque hacemos la salvedad, que existen distribuidores, que ya no llevan engranes en la parte baja, debido a que están diseñados con una muesca de posición fija, de tal manera que solo encajan en la posición de encendido para el pistón # 1<br />
  9. 9. Bobina<br />En este caso, tenemos bobinas cilíndricas. y bobinas de alto encendido, algunas de ellas posesionadas dentro del distribuidor.(como se muestra en la foto); estas bobinas, generan chispa; en base al trabajo de rotación del reductor dentro del distribuidor<br />Pick coil [bobina captadora]<br />La Bobina captadora, es la encargada, de captar, los impulsos magnéticos del momento en que el reluctor, o estrella, alinea sus puntas, con el magneto receptor[bobina captadora],  Esta señal es enviada hacia el modulo de encendido.(la señal es interpretada, para cortar la corriente, logrando con esto la contracción en la bobina de encendido) El pick coil esta instalado en la base, o parte baja central del distribuidor; la flecha o eje del distribuidor, pasa por la parte central, rotando, y alinieando sus puntas, con el magneto receptor .[se entiende, que magneto receptor, bobina captadora, y pick coil; son la misma cosa]<br />Modulo de encendido<br />El modulo de encendido [ignicionmodule,pastilla], es un componente, que remplaza la función del condensador y al mismo tiempo evita el constante cambio de platinos. La función o trabajo que realiza, lo consigue en base a un sistema de diodos instalados dentro del modulo.<br />
  10. 10. Bibliografía<br />http://www.telecable.es/personales/forchetto/mi_hurtan/encendido_transistorizado.htm<br />http://automecanico.com/auto2002/encendido3.html<br />

×
