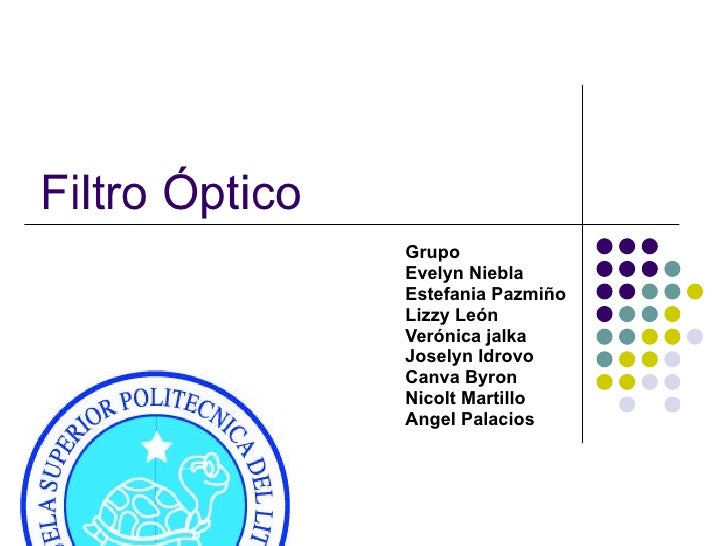

Filtro Óptico Grupo Evelyn Niebla Estefania Pazmiño Lizzy Le ón Ver ónica jalka Joselyn Idrovo Canva Byron Nicolt Martillo Angel Palacios

Filtro Óptico
Un filtro óptico es un medio que sólo permite el paso a través de él de luz con ciertas propiedades, suprimiendo o atenuando la luz restante.
Los filtros ópticos más comunes son los filtros de color, es decir, aquellos que impide el paso a una porción del espectro visible de la fuente luminosa o reflector de luz, absorbiendo y transmitiendo selectivamente.

Colocando varios filtros combinados podemos lograr que se absorban todas las radiaciones:

Filtros
A nivel subatómico los filtros, al igual que los pigmentos, absorben el mismo tipo de energía que luego emiten
Los filtros de colores bloquean los colores complementarios.

Los filtros de colores más utilizados:
Filtro Amarillo . Realza las nubes y oscurece los cielos azules.
Filtro Naranja . Realza las nubes más que el filtro amarillo.
Filtro Rojo . Oscurece los cielos azules, produciendo un efecto impactante.
Filtro Verde . Oscurece los cielos y aclara la vegetación.

Tipos de Filtros
Filtros Dicroicos
Filtros polarizadores
Filtro de excitación
Filtro de Lyot
Filtro de resonancia atómica
Filtro espacial
Filtro Chelsea
Filtro Christiansen

Filtros Dicroicos
Un filtro dicroico o interferencial está formado por una lámina transparente que posee un recubrimiento reflectante en una de sus superficies que refleja la luz que se desea filtrar. De este modo se consigue separar la luz en dos haces cromáticos mediante el principio de interferencia

Permiten únicamente el paso de luz polarizada en cierto plano. También pueden ser absorbentes, si absorben la radiación no polarizada en el ángulo deseado o de división de haz, si dividen la luz en un haz polarizado y otro no polarizado, como los de tipo Glan

Filtro de excitación
Éste es un tipo de filtro para usos científicos que se emplea en microscopía de fluorescencia y espectroscopía. Estos filtros seleccionan la longitud de onda de exitación para producir fluorescencia en el especimen observado bloqueando el resto de la luz procedente de una fuente que suele ser una lámpara de arco de xenón

Filtro de Lyot
Se usa principalmente en astronomía, especialmente astronomía solar. Está formado por una o más láminas birrefringentes, generalmente de cuarzo, siendo cada lámina de la mitad de grosor que la anterior.

Filtro de resonancia atómica
Generalmente se usan para filtrar la salida de un láser suprimiendo las aberraciones debidas a imperfecciones en la óptica que impiden que sea perfectamente convergente, produciendo un haz en el modo transversal del resonador óptico.

Filtro espacial
Generalmente se usan para filtrar la salida de un láser suprimiendo las aberraciones debidas a imperfecciones en la óptica que impiden que sea perfectamente convergente, produciendo un haz en el modo transversal del resonador óptico

Filtro Chelsea
Un filtro Chelsea es un filtro dicromático que permite el paso de frecuencias tanto en el rojo intenso como en el amarillo-verde (690 y 570 nm respectivamente) que corresponden con las bandas de emisión y absorción de la esmeralda.

Filtro Christiansen
un filtro de banda estrecha consistente en un polvo transparente en suspensión en un líquido transparente, ambos con distintos valores de dispersión pero con idéntico índice de refracción a cierta longitud de onda.

Aplicaciones de uso común
Los filtros usados en fotografía y cinematografía consisten en una lámina translúcida que se interpone delante del objetivo. Con ellos se consigue alterar la imagen de diversos modos, corrigiendo el color, modificando la luz o creando distintos efectos visuales.
Se emplean para compensar el tono de la luz en determinadas circunstancias o con determinados tipos de película, como cuando se fotografía con luz de tungsteno (bombillas comunes), de modo que la imagen adquiera un color más natural.

Filtros fotográficos
Se trata de un filtro óptico que se acopla en la parte frontal del objetivo de una cámara fotográfica, con el fin de conseguir un determinado efecto en la fotografía, para alterar la imagen de diversos modos, corrigiendo el color, modificando la luz o creando distintos efectos visuales.
Los materiales más habituales para estos filtros son el vidrio y la gelatina.

Filtros para blanco y negro
Mejoran el contraste:
Filtro amarillo: Absorbe el azul y las radiaciones ultravioletas produciendo un oscurecimiento del cielo, resalta todos los demás en especial el verde, naranja. Elimina el polvo atmosférico y la neblina. Mejora la saturación de color del agua. Para tomas a contraluz con este filtro se evita la sobre exposición del cielo. Es bueno para reproducción de cuadros.
Filtro verde: Absorbe el rojo, el naranja y el azul y evidencia el verde. Útil para vistas panorámicas creando un buen contraste con el cielo. Bueno para reproducir documentos con escritura azul o rojo. Buenas para retrato por que capta el máximo detalle de la piel. Tiene un efecto más marcado que el amarillo.

Filtro amarillo - verde: Tiene las características del filtro amarillo y el verde pero con mejor contraste. Resalta ambos colores y retiene el azul y el rojo.
Filtro naranja: Resalta el rojo, el amarillo y el naranja y retiene el verde y el azul. Es un típico filtro de contraste. En el paisaje resalta el primer plano de personas. Optimo para tomas arquitectónicas. Elimina el polvo atmosférico y la neblina. En el retrato oscurece los ojos y desaparecen los detalles de la piel.

Filtro rojo: Es muy especial, con efectos marcados, dramatiza al sujeto, da fuertes contrastes, aclara el rojo y oscurece el azul y verde. Crea efectos nocturnos en pleno día (con cielos despejados azules, no grises como los de Lima sino como los cielos de la sierra) Gran penetración en la neblina y el polvo atmosféricos. Excelente para arqueología.
Filtro azul: Absorbe el rojo, el naranja y el amarillo. Resalta el azul, el violeta. Bueno para retrato con luz artificial y paisajes. Oscurece los labios y rostros pálidos. Aumenta el cielo atmosférico y el efecto de la neblina.

Tipos de filtros fotográficos
Filtro Skylight
Filtro de Densidad Neutral
Filtros de Corrección de Temperatura de Color
Filtros de efectos especiales
Filtros de Degradado
Filtros Difusores

Filtro Skylight
Evita el exceso azulado del cielo y los excesivos rayos ultravioleta. Este filtro además mejora las fotos a color dando un correcto tono a la piel. No requiere cambios de exposición (Factor de filtro 0)

Filtro de Densidad Neutral
Filtros grises para reducir el contraste lumínico y la luz que incide en el objetivo.
Dan varias tonalidades de grises. Absorbe la luz. Estos filtros son negros. Se caracterizan por no introducir variaciones cromáticas a la imagen pero si permiten modificar la exposición, el contraste o la definición de la imagen.

Se emplean para eliminar brillos y reflejos e intensificar el contraste en determinadas circunstancias. Éstos son giratorios para poder variar el ángulo de polarización de la luz entrante.

Filtros de Corrección de Temperatura de Color
Sirven para equilibrar las dominantes de color de la fuentes luminosas utilizadas haciéndola más fría o más cálida. Son dos series de densidad:
Serie Azul : Para aumentar la temperatura de color. Convierte la luz artificial (luz de tungsteno) en una película para luz de día (los tonos naranjas de un foco común), en luz blanca.
Serie Ámbar: Para disminuir la temperatura del color

Filtros de efectos especiales
Tenemos por ejemplo: Filtros de imágenes múltiples (varias imágenes en un solo negativo), filtros de doble imagen, filtros de acercamiento, filtros de dos colores en degradado, para oscurecer o colorear parte de la fotografía, por ejemplo el cielo, difuminar la imagen, provocar la difracción de la luz o crear diversas formas geométricas. Filtros de estrella, Para inducir rebotes en forma de estrellas (con un número de puntas variable) en los destellos de luz, etc.
En sentido general, la sobreexposición reduce el efecto de los filtros, mientras que una ligera subexposición ayuda a acentuarlos.

Filtros de Degradado: Presentan una zona gris que se difumina gradualmente hacia una zona transparente. Son útiles para oscurecer parcialmente una imagen.
Filtros Difusores: Se caracterizan por reducir la nitidez de la fotografía (retratos más suaves) Producen un efecto romántico ideal al dar un aspecto difuso a la luz y difuminar detalles. Útiles en el retrato. Se puede hacer un filtro con una media de nylon, bien ajustado.

Filtros para niebla y rayos ultravioleta
Este tipo de filtros se utiliza principalmente en las fotografías tomadas en días claros a alturas de más de 1000 msnm, o en la nieve, donde casi no hay polvo y por lo tanto el efecto absorbente que éste tiene sobre los rayos ultravioletas es mínimo.
Los filtros de luz ultravioleta reducen la bruma que en ocasiones causa la luz ultravioleta intensa. En fotografía infrarroja se usan filtros que sólo permiten pasar este tipo de luz.

Filtros protectores
Son cristales sin ningún efecto en la fotografía y se usan para proteger el lente objetivo de la suciedad y arañazos.
Los más habituales son el Filtro Skylight y el UV, que bloquean parte de la luz ultravioleta, reduce una posible dominante del color azul en las fotos y tienen un bajo costo.

Filtros de iluminación
Consisten en una lámina transparente teñida de color (gel) . Mediante la absorción de las frecuencias luminosas indeseadas, el filtro colorea la luz de una lámpara o proyector con fines escénicos, decorativos o para corregir el color de las filmaciones en fotografía y cinematografía.
En la actualidad consisten en láminas de policarbonato o poliéster que se interponen en el haz de luz. Para aplicaciones ópticas o que requieran mayores prestaciones se emplean filtros de vidrio o, para mayor precisión, filtros dicroicos que son reflectivos, no absorbentes.

Uso histórico
En los edificios religiosos bizantinos y románicos
Los vitrales de la antigua Roma
Lámparas y faroles de papel pintado y teñido de colores. (
Velos y cortinas de diversos tejidos traslúcidos.

Uso actual
Los geles actuales se venden en rollos de 600 ó 1200mm por 16m de largo o bien en láminas de 500x600 mm (20x24 pulgadas). El tamaño deriva de los tiempos de la gelatina, ya que ésta es la medida de molde de pastelería de la época
Los diversos filtros tienen distintos coeficientes de transmisión o, más precisamente, curvas de transmisión espectral.

Gafas de sol
Uno de los usos más cotidianos de los filtros ópticos son las gafas de sol. Desde la antigüedad los esquimales fabricaban gafas tallando una estrecha ranura en una pieza de asta de caribú para evitar la ceguera producida por la luz ultravioleta reflejada por la nieve. En la antigua China los jueces usaban gafas de vidrio ahumado para evitar que las partes en los procesos anticipasen su opinión por la expresión de sus ojos.

Bibliografía
http://es.wikipedia.org/wiki/Filtro_%C3%B3ptico
http://es.wikipedia.org/wiki/Filtro_fotogr%C3%A1fico
http://fotoves.espaciolatino.com/foto18d.html
www.jggweb.com/2006/02/24/filtros-de-colores
teleformacion.edu.aytolacoruna.es/.../color/Filtros.htm
