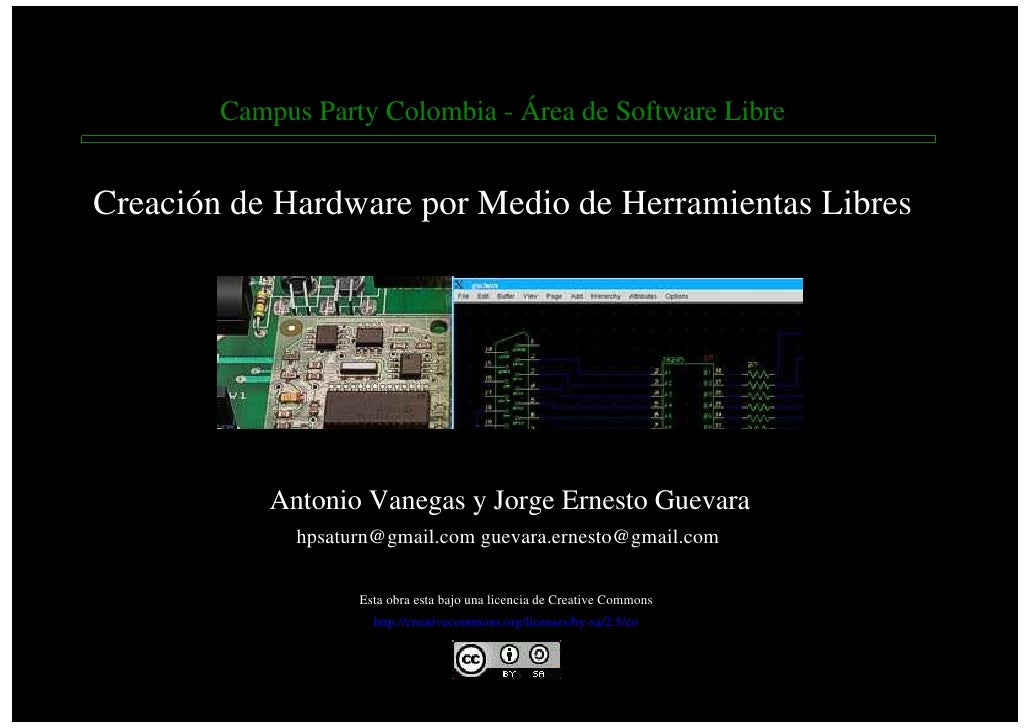

Campus Party Colombia - Área de Software Libre Creación de Hardware por Medio de Herramientas Libres Antonio Vanegas y Jorge Ernesto Guevara hpsaturn@gmail.com guevara.ernesto@gmail.com Esta obra esta bajo una licencia de Creative Commons http://creativecommons.org/licenses/by-sa/2.5/co

Público objetivo y prerequisitos Este taller esta dirigido a personas con o sin conocimientos en electrónica que desean solucionar problemas simples con implementaciones propias de hardware por medio de herrramientas de Software Libres. Es necesario tener conceptos básicos de programación y manejo básico de consola (DOS).

Agenda Objetivos Introducción Creación de un semáforo desde cero Definición del problema Diseño del esquema electrónico Diseño e implementación con un Microcontrolador Implementación del circuito en una tarjeta impresa Conclusiones Referencias

Objetivos Dar a conocer algunas de las opciones que provee el Software libre para la creació n de hardware. Hacer una introducción a todo el proceso de creación de hardware. Hacer una intriducción al uso de herramientas profesionales para la creación de circuitos impresos (pcb). Incentivar el uso de herramientas libres en el proceso de creación de hardware.

Introducción Diseño e implementación de dispositivos electrónicos

Creación de un semáforo desde cero Definición del problema Diseñar e implementar un semáforo

Creación de un semáforo desde cero Diseño del esquema electrónico

Creación de un semáforo desde cero Diseño e implementación con un Microcontrolador Se muestra como usar un microcontrolador desde Linux Programación básica del microcontrolador Introducción al proceso de compilación Introducción básica a la depuración (simulación) Como se programa el microcontrolador (quemador) Implementación para pruebas del circuito en un protoboard

Creación de un semáforo desde cero Implementación del circuito en una tarjeta impresa Apartir del esquemático concebido se inica el proceso de cración del pcb

Creación de un semáforo desde cero Implementación del circuito en una tarjeta impresa Por último se fabrica la tarjeta de circuito impreso

Acerca de ... Creación de Hardware por Medio de Herramientas Libres Antonio Vanegas y Jorge Ernesto Guevara hpsaturn@gmail.com guevara.ernesto@gmail.com Esta obra esta bajo una licencia de Creative Commons http://creativecommons.org/licenses/by-sa/2.5/co
