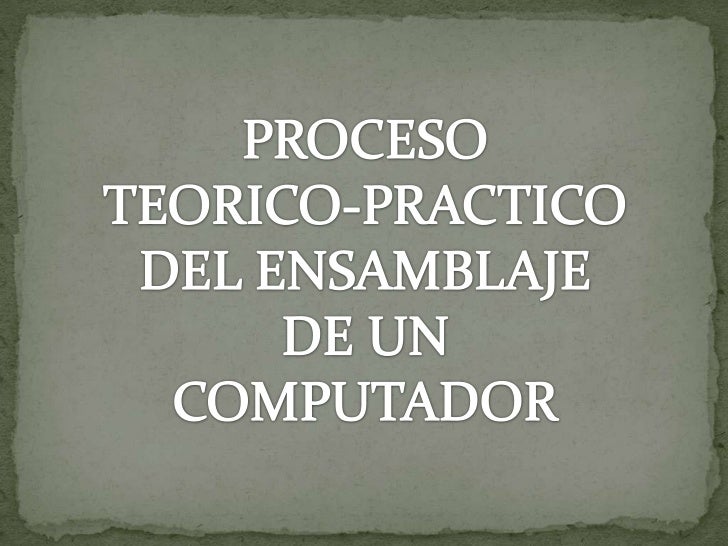

PROCESO TEORICO-PRACTICO DEL ENSAMBLAJE DE UN COMPUTADOR

PRIMER PASO
DESEMBALAJE

Desembalamos los paquetes que formarán parte del computador

Revisamos y colocamos separadamente cada uno con sus respectivos accesorios

El interior incluye los cables de interruptores, led, altavoz, USB frontales, micrófono

Desprendemos las chapitas metálicas de la carcasa , para ello hacemos movimientos a los lados con un alicate y halamos

También podemos instalar la chapa que protege los conectores traseros de la tarjeta madre

SEGUNDO PASO
INSTALACION DE
COMPONENTES

1- Ensamblando la fuente de alimentación

Colocamos la fuente de alimentación en el lugar previsto y hacemos coincidir los agujeros de la fuente con la carcasa

Luego fijamos y atornillamos la fuente de alimentación

2- Ensamblando la Tarjeta Madre

Marcamos para colocar las arandelas espaciadoras (incluidas como accesorios)

luego colocamos la tarjeta madre, hacemos coincidir con las perforaciones, fijamos y atornillamos

Conectamos la corriente a la placa base

3- Ensamblando el procesador (CPU)

Localizamos el zócalo del procesador en la tarjeta madre, desbloqueamos o liberamos levantando la palanca en el lateral (la forma varia de acuerdo al modelo de la tarjeta)

Colocamos la CPU sobre el zócalo de forma que el pin 1 de la CPU, identificado con una marca impresa, coincida con el pin 1 del zócalo, marcado igualmente en la tarjeta madre, empujamos hacia abajo la palanca y fijamos

Fijamos el disipador conjuntamente con el ventilador sobre la CPU en la placa base (ya viene con la pasta térmica), haciendo un poco de presión y fijamos con los ganchos de sujeción, verificando que quede firme

Conectamos el cable de alimentación del disipador y ventilador a la placa base (fan 1).

4- Ensamblando la memoria RAM

Localizamos las ranuras de la RAM en la tarjeta madre, presentamos para hacer coincidir la guía ubicada en tanto en la tarjeta de memoria como en ranura, presionamos levemente hasta oír un sonido (clic) al cierre de los seguros laterales que fijan el módulo.

5- Ensamblando el Disco Duro

Lo insertamos por la parte interna del gabinete, dentro de la bahía seleccionada, haciendo coincidir los orificios de la carcasa y del disco y fijamos con los tornillos correspondientes

Conectamos el cable de datos en la Placa Madre y luego al disco duro, posteriormente conectamos el cable de alimentación de la fuente a la entrada del disco duro

6- Ensamblando la unidad de DVD

Quitamos la tapa externa de una bahía de la carcasa, colocamos la unidad de DVD en la bahía (de afuera hacia adentro) hasta que quede al ras con el gabinete y la fijamos con los tornillos respectivos, a través de los orificios laterales.

Al igual que el disco duro, conectamos el cable de datos en la Placa Madre y luego a la unidad de DVD, posteriormente conectamos el cable de alimentación de la fuente a la entrada del DVD

7- Ensamblando el lector de memorias

Igual que la unidad de DVD, la introducimos por la bahia que proporciona la carcasa para este tipo de unidades hasta quedar al ras. Hacemos coincidir los orificios de la unidad con los de la carcasa y fijamos mediante los tornillos

Esta unidad se conecta a un puerto USB de la tarjeta madre y la alimentación eléctrica la recibe directamente del dicho puerto

8- Ensamblando luces del panel frontal

Las luces del panel frontal se conectan a través de cables de dos hilos y pines, los mismos vienen identificados en las puntas y en los conectores respectivos de la tarjeta madre, a forma de conexión se indica en el manual. Lo mismo sucede con los puertos frontales USB, audio y micrófono

TERCER PASO
VERIFICANDO
Y CERRANDO LA CARCASA

Cuando todos los componentes internos del computador están en su posición y bien conectados, se hace una última inspección y se acomodan los cables para evitar que queden doblados o presionados con la tapa del gabinete.

Una vez finalizado el montaje de los componentes internos en la carcasa, cerramos y atornillamos. Finalmente conectamos los dispositivos externos (monitor, teclado, ratón…) Si todo ha salido bien, conectamos el cable de la fuente de alimentación a la corriente eléctrica, pulsamos el botón de encendido y comprobamos el funcionamiento del equipo

El hardware ha quedado listo, ahora solo falta instalar y configurar el software para que la computadora comience a funcionar

ESTO ES TODO
GRACIAS POR SU ATENCION
