In questo breve articolo vedremo come sia possibile e semplice utilizzare le API di Pentaho Data Integration (Kettle) per eseguire dei Job in precedenza progettati con il designer Spoon . Non sarà ...

In questo breve articolo vedremo come sia possibile e semplice utilizzare le API di Pentaho Data Integration (Kettle) per eseguire dei Job in precedenza progettati con il designer Spoon . Non sarà oggetto di trattazione dell’articolo la parte di design che riguarda sia le Trasformazioni sia i Job. L’articolo è rivolto a chi già possiede buone conoscenze di base dell’architettura e del funzionamento di Kettle.

Statistics

Views

Total Views
1,802
Views on SlideShare
1,225
Embed Views
577

Actions

Likes
0
Downloads
25
Comments
0

2 Embeds 577

http://musarra.wordpress.com 575
http://translate.googleusercontent.com 2

Accessibility

Categories

Upload Details

Uploaded via as Adobe PDF

Usage Rights

CC Attribution-NonCommercial-ShareAlike LicenseCC Attribution-NonCommercial-ShareAlike LicenseCC Attribution-NonCommercial-ShareAlike License

Report content

Flagged as inappropriate Flag as inappropriate
Flag as inappropriate

Select your reason for flagging this presentation as inappropriate.

Cancel
  • Full Name Full Name Comment goes here.
    Are you sure you want to
    Your message goes here
    Processing…
Post Comment
Edit your comment

Running Kettle Job by API v1.2 Running Kettle Job by API v1.2 Document Transcript

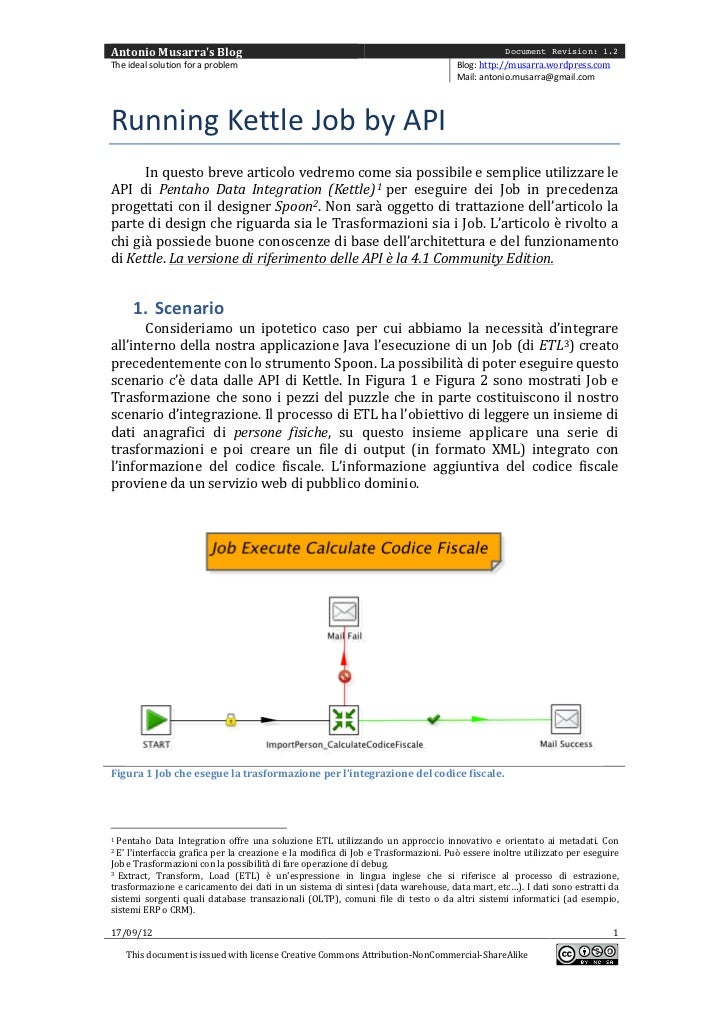

  • Antonio  Musarras  Blog   Document Revision: 1.2The  ideal  solution  for  a  problem   Blog:  http://musarra.wordpress.com   Mail:  antonio.musarra@gmail.com    Running  Kettle  Job  by  API     In  questo  breve  articolo  vedremo  come  sia  possibile  e  semplice  utilizzare  le  API   di   Pentaho   Data   Integration   (Kettle)  1  per   eseguire   dei   Job   in   precedenza  progettati  con  il  designer  Spoon2.  Non  sarà  oggetto  di  trattazione  dell’articolo  la  parte  di  design  che  riguarda  sia  le  Trasformazioni  sia  i  Job.  L’articolo  è  rivolto  a  chi  già  possiede  buone  conoscenze  di  base  dell’architettura  e  del  funzionamento  di  Kettle.  La  versione  di  riferimento  delle  API  è  la  4.1  Community  Edition.   1. Scenario   Consideriamo   un   ipotetico   caso   per   cui   abbiamo   la   necessità   d’integrare  all’interno  della  nostra  applicazione  Java  l’esecuzione  di  un  Job  (di  ETL3)  creato  precedentemente  con  lo  strumento  Spoon.  La  possibilità  di  poter  eseguire  questo  scenario   c’è   data   dalle   API   di   Kettle.   In   Figura   1   e   Figura   2   sono   mostrati   Job   e  Trasformazione   che   sono   i   pezzi   del   puzzle   che   in   parte   costituiscono   il   nostro  scenario   d’integrazione.   Il   processo   di   ETL   ha   l’obiettivo   di   leggere   un   insieme   di  dati   anagrafici   di   persone   fisiche,   su   questo   insieme   applicare   una   serie   di  trasformazioni   e   poi   creare   un   file   di   output   (in   formato   XML)   integrato   con  l’informazione   del   codice   fiscale.   L’informazione   aggiuntiva   del   codice   fiscale  proviene  da  un  servizio  web  di  pubblico  dominio.        Figura  1  Job  che  esegue  la  trasformazione  per  l’integrazione  del  codice  fiscale.                                                                                                                    1  Pentaho   Data   Integration   offre   una   soluzione   ETL   utilizzando   un   approccio   innovativo   e   orientato   ai   metadati.   Con  2  E’  l’interfaccia  grafica  per  la  creazione  e  la  modifica  di  Job  e  Trasformazioni.  Può  essere  inoltre  utilizzato  per  eseguire  Job  e  Trasformazioni  con  la  possibilità  di  fare  operazione  di  debug.    3  Extract,   Transform,   Load   (ETL)   è   unespressione   in   lingua   inglese   che   si   riferisce   al   processo   di   estrazione,  trasformazione  e  caricamento  dei  dati  in  un  sistema  di  sintesi  (data  warehouse,  data  mart,  etc…).  I  dati  sono  estratti  da  sistemi   sorgenti   quali   database   transazionali   (OLTP),   comuni   file   di   testo   o   da   altri   sistemi   informatici   (ad   esempio,  sistemi  ERP  o  CRM).    17/09/12   1   This  document  is  issued  with  license  Creative  Commons  Attribution-­‐NonCommercial-­‐ShareAlike
  • Antonio  Musarras  Blog   Document Revision: 1.2The  ideal  solution  for  a  problem   Blog:  http://musarra.wordpress.com   Mail:  antonio.musarra@gmail.com      Figura  2  Trasformazione  che  integra  i  dati  letti  in  input  con  il  codice  fiscale.     Il   Job   ExecuteCalculateCodiceFiscale   illustrato   in   Figura   1,   nello   scenario  ipotizzato   deve   essere   eseguito   dalla   nostra   applicazione   Java.   Il   Job   esegue   la  Trasformazione   indicata   in   Figura   2,   in   caso   di   successo   o   fallimento   esegue  l’invio   di   una   notifica   via   email.   I   requisiti   necessari   per   portar   a   termine  l’integrazione  con  la  nostra  applicazione  Java  sono:     • Kettle  API  4.1   • Configurazione  dell’ambiente  Kettle   • Accesso  al  repository  di  Kettle    L’ambiente   di   data   integration   supporta   tre   tipologie   diverse   di   repository   che  sono:     • Kettle  Database  Repository   • Kettle  File  Repository   • Pentaho   Enterprise   Repository   (disponibile  solamente  con  l’edizione   Enterprise  di  Pentaho)     Il   metodo   di   accesso   al   repository   è   garantito   attraverso   un’unica  interfaccia   indipendentemente   dal   tipo   di   repository.   Per   i   repository   basati   su  data  base  e  su  file,  i  “driver”  di  accesso  sono  disponibili  direttamente  sul  core  di  Kettle,   al   contrario,   il   “driver”   di   accesso   all’Enterprise   Repository  è   disponibile  come  plugin.     E’  fondamentale  che  l’ambiente  di  Kettle  sia  correttamente  configurato,  in  particolare   la   variabile   d’ambiente   KETTLE_HOME,   su   questa   directory   il   motore  di  Kettle  esegue  la  ricerca  e  il  caricamento  dei  plugin  disponibili.  17/09/12   2   This  document  is  issued  with  license  Creative  Commons  Attribution-­‐NonCommercial-­‐ShareAlike
  • Antonio  Musarras  Blog   Document Revision: 1.2The  ideal  solution  for  a  problem   Blog:  http://musarra.wordpress.com   Mail:  antonio.musarra@gmail.com          Figura  3  Overview  scenario  d’integrazione.   2. Overview  sulle  Kettle  API   Oltre   a   fornire   strumenti   di   data  integration   e   business  intelligence,  Kettle,  ha   un   set   di   API   che   possono   essere   utilizzate   per   scopi   d’integrazione.   Le   API   di  Kettle  sono  divise  in  quattro  principali  categorie:     • Core:  package  che  contiene  tutte  le  classi  core  di  Kettle,   memorizzate  nel  file  kettle-­‐core.jar.   • Database:  package  che  contiene  le  classi  riguardanti  i  data  base   supportati  da  Kettle.  Le  classi  sono  memorizzate  nel  file  kettle-­‐ db.jar.   • Engine:  package  che  contiene  le  classi  di  runtime  di  Kettle   memorizzate  nel  file  kettle-­‐engine.jar.   • GUI:  package  che  contiene  tutte  le  classi  riguardanti  l’interfaccia   utente  (come  Spoon)  memorizzate  nel  file  kettle-­‐ui-­‐swt.jar.     L’implementazione   e   la   successiva   esecuzione   dello   scenario   illustrato   in  precedenza,  richiedono  l’utilizzo  di  un  certo  set  di  API  o  meglio  di  package,  quali:     • org.pentaho.di.core:  package  che  contiene  tutte  le  classi  necessarie   all’inizializzazione  dell’ambiente  operativo  di  Kettle.   • org.pentaho.di.job:  package  che  contiene  tutte  le  classi  necessarie   alla  manipolazione  (creazione,  modifica,  esecuzione,  etc…)  dei  Job.   • org.pentaho.di.repository:  package  che  contiene  tutte  le  classi   necessarie  per  l’accesso  al  repository  dei  metadati.     In   Figura   4   è   mostrato   il   class   diagram   delle   classi   base   utilizzate   ai   fini  dell’integrazione,  mentre   in   Figura   5   è   illustrato   il   class   diagram   che   mostra   le  relazioni   tra   le   principali   classi   che   hanno   a   che   vedere   con   il   concetto   di  repository.      17/09/12   3   This  document  is  issued  with  license  Creative  Commons  Attribution-­‐NonCommercial-­‐ShareAlike
  • Antonio  Musarras  Blog   Document Revision: 1.2The  ideal  solution  for  a  problem   Blog:  http://musarra.wordpress.com   Mail:  antonio.musarra@gmail.com      Figura  4  Class  Diagram  delle  classi  base  di  Kettle.        Figura  5  Kettle  Repository  class  diagram.   La   classe   PurRepository   implementa   l’Enterprise   Repository   di   Kettle.   Il  protocollo   di   accesso   a   questo   tipo   di   repository   avviene   attraverso   Web  Services  su  protocollo  SOAP  il  cui  documento  WSDL  è  disponibile  all’indirizzo:       http://{data  integration  server}:{port}/pentaho-­‐di/webservices/unifiedRepository?wsdl   3. Scheletro  della  classe  Java   Dopo   aver   dato   un   rapido   sguardo   alle   API   di   Kettle   (quelle   di   nostro  interesse),  in  questo  paragrafo  vedremo  come  costruire  uno  scheletro  di  base  per  17/09/12   4   This  document  is  issued  with  license  Creative  Commons  Attribution-­‐NonCommercial-­‐ShareAlike
  • Antonio  Musarras  Blog   Document Revision: 1.2The  ideal  solution  for  a  problem   Blog:  http://musarra.wordpress.com   Mail:  antonio.musarra@gmail.com    una   classe   Java   che   sia   in   grado   di   eseguire   un   generico   Job.   Credo   che   la   cosa  migliore   per   fissare   in   mente   ciò   che   si   vuole   ottenere,   sia   rappresentare   tutte   le  attività   necessarie   al   raggiungimento   dell’obiettivo   attraverso   il   diagramma   di  attività  illustrato  in  Figura  6.      Figura  6  Activity  Diagram  per  l’esecuzione  di  un  Job.     Tutte   le   attività   indicate   nel   diagramma   sono   abbastanza   chiare   da   non  richiedere   successivi   approfondimenti,   come   d’altronde   anche   lo   stesso   flusso.  L’esecuzione   di   ogni   singola   attività   si   traduce   nell’utilizzo   di   una   o   più   classi   del  set  di  API  Kettle  indicate  nel  precedente  paragrafo.     Andando  alla  parte  puramente  pratica,  al  Listato  1  è  mostrata  la  semplice  classe  ExecuteGenericJob  della  nostra  ipotetica  applicazione  Java  che  è  in  grado  di  eseguire   uno   dei   Job   definiti   nel   repository   a   cui   è   possibile   accedere.   Ricordo  che  il  Job  di  nostro  interesse  si  chiama  ExcuteCalculateCodiceFiscale.  Nel  Listato  1,  per  ragioni  di  spazio  ho  preferito  mostrare  il  solo  corpo  della  classe,  indicando  le   parti   di   codice   core,   quelle   che   rispecchiano   le   attività   indicate   nel   diagramma  di  Figura  6.    1. KettleEnvironment.init(); 1  2. RepositoriesMeta repositoriesMeta = new RepositoriesMeta(); 2  3. repositoriesMeta.readData();4. RepositoryMeta repositoryMeta = repositoriesMeta.findRepository("1"); 3  5. PluginRegistry registry = PluginRegistry.getInstance();6. Repository repository = registry.loadClass(RepositoryPluginType.class, repositoryMeta,17/09/12   5   This  document  is  issued  with  license  Creative  Commons  Attribution-­‐NonCommercial-­‐ShareAlike
  • Antonio  Musarras  Blog   Document Revision: 1.2The  ideal  solution  for  a  problem   Blog:  http://musarra.wordpress.com   Mail:  antonio.musarra@gmail.com    Repository.class);7. repository.init(repositoryMeta); 4  8. repository.connect("admin", "admin");9. RepositoryDirectoryInterface directory = repository.loadRepositoryDirectoryTree(); 5  10. directory = directory.findDirectory("ShirusKettleDirectory");11. JobMeta jobMeta = new JobMeta();12. jobMeta = repository.loadJob(jobName, directory, null, null); 6  13. Job job = new Job(repository, jobMeta); 7  14. job.start();15. job.waitUntilFinished();16. if (job.getErrors()!=0) {17. log.logError("Job Error: " + job.getErrors());18. log.logError("Error encountered!");19. }Listato  1  Corpo  della  classe  Java  ExecuteGenericJob.   Il  codice  della  classe  java  illustrato  nel  Listato  1  rispecchia  quanto  descritto  nel   diagramma   di   attività   di   Figura   6,   ogni   blocco   di   codice   evidenziato   (indicato  con   un   box   numerato)   implementa   esattamente   nell’ordine,   quanto   descritto  dalla  relativa  attività.   Le   informazioni   riguardanti   il   repository   cui   connettersi,   sono   disponibili  nel  file  di  configurazione  repositories.xml.  In  questo  caso  il  repository  è  basato  su  data   base   MySQL.   Ricordo   che   le   API   di   Kettle   fanno   riferimento   alla   variabile  d’ambiente  KETTLE_HOME  come  base  di  ricerca  per  tutti  i  file  di  configurazione,  occorre   quindi   assicurarsi   che   questa   variabile   d’ambiente   sia   correttamente  impostata.    <repositories> <connection> <name>Kettle Repository on shirus-pentaho-suite-00</name> <server>shirus-pentaho-suite-00.lab.roma.dontesta.it</server> <type>MYSQL</type> <access>Native</access> <database>kettle_4_1_repository</database> <port>3306</port> <username>kettle</username> <password>Encrypted 2be98afc86aa7f2e4cb79a575ca86a3df</password> <servername/> </connection> <repository> <id>KettleDatabaseRepository</id> <name>1</name> <description>kettle-amusarra-repository</description> <connection>Kettle Repository on shirus-pentaho-suite-00</connection> </repository></repositories>Listato  2  Estratto  dal  file  di  configurazione  del  Repository  Kettle  (repositories.xml).   E’  consentito  definire  uno  o  più  repository,   ecco  il  motivo  per  cui  una  delle  attività   svolte   dalla   classe   java   è   per   l’appunto   la   creazione   dell’istanza   di   un  determinato  repository  (vedi  blocco  3  del  Listato  1).    Il  repository  è  organizzato  per  directory,  ogni  directory  contiene  quindi  oggetti  come  Job  e  Trasformazioni,  il  nostro  Job  da  eseguire  risiede  all’interno  della  directory  ShirusKettleDirectory  17/09/12   6   This  document  is  issued  with  license  Creative  Commons  Attribution-­‐NonCommercial-­‐ShareAlike
  • Antonio  Musarras  Blog   Document Revision: 1.2The  ideal  solution  for  a  problem   Blog:  http://musarra.wordpress.com   Mail:  antonio.musarra@gmail.com    (vedi  blocco  5  del  Listato  1).  Il  resto  del  codice  della  classe  java  parla  da  solo  da  non  richiedere  altri  approfondimenti.     4. Esecuzione  del  Job   Ipotizziamo   di   voler   eseguire   il   nostro   Job   direttamente   dalla   console,  confezioniamo  quindi  una  classica  applicazione  java  il  cui  corpo  del  metodo  main  contiene   l’intero   codice   java   discusso   nel   precedente   paragrafo.   Nel   Listato   3   è  mostrata  l’implementazione  completa  della  classe  java  che  è  in  grado  di  eseguire  uno   dei   Job   definiti   nel   repository   di   Kettle.   Per   ragioni   di   spazio   sono   stati  omessi  alcuni  dei  blocchi  di  codice  visti  nel  precedente  paragrafo.          1. package it.dontesta.lab.jobs.kettle;2. import org.pentaho.di.core.KettleEnvironment;3. import org.pentaho.di.core.logging.LogChannel;4. import org.pentaho.di.core.logging.LogChannelInterface;5. import org.pentaho.di.core.plugins.PluginRegistry;6. import org.pentaho.di.core.plugins.RepositoryPluginType;7. import org.pentaho.di.job.Job;8. import org.pentaho.di.job.JobMeta;9. import org.pentaho.di.repository.RepositoriesMeta;10.import org.pentaho.di.repository.Repository;11.import org.pentaho.di.repository.RepositoryDirectoryInterface;12.import org.pentaho.di.repository.RepositoryMeta;13.public class ExecuteGenericJob {14. public static void main(String[] args) throws Exception {15. String jobName = args[0];16. KettleEnvironment.init(); …17. JobMeta jobMeta = new JobMeta();18. jobMeta = repository.loadJob(jobName, directory, null, null);19. Job job = new Job(repository, jobMeta);20. job.start();21. job.waitUntilFinished();22. if (job.getErrors() != 0) {23. log.logError("Job Error: " + job.getErrors());24. log.logError("Error encountered!");25. }26. }27.}    Listato  3  Classe  Java  per  l’esecuzione  di  un  Job  Kettle.     Il  programma  java  ExecuteGenericJob  richiede  un  parametro  d’input  che  corrisponde  al  nome  del  Job  da  eseguire.    $ java it.dontesta.lab.jobs.kettle.ExecuteGenericJob ExecuteCalculateCodiceFiscaleListato  4  Esecuzione  del  Job  ExecuteCalculateCodiceFiscale.  17/09/12   7   This  document  is  issued  with  license  Creative  Commons  Attribution-­‐NonCommercial-­‐ShareAlike
  • Antonio  Musarras  Blog   Document Revision: 1.2The  ideal  solution  for  a  problem   Blog:  http://musarra.wordpress.com   Mail:  antonio.musarra@gmail.com       Il   comando   mostrato   nel   Listato   4   esegue   il   programma   java   passando  come  argomento  il  nome  del  Job.  Nei  due  successivi  listati  (Listato  5  e  Listato  6)  sono  mostrati  gli  output  generati  dal  programma  java,  sia  in  caso  di  successo,  sia  in   caso   di   fallimento,   quest’ultimo   a   causa   di   un   errore   di   connessione   al  repository.    INFO 06-02 20:25:53,130 - Using "/var/folders/Ze/ZeZnC-m0GParEA44C74AVk+++TI/-Tmp-/vfs_cache" as temporary files store.INFO 06-02 20:25:54,036 - RepositoriesMeta - Reading repositories XML file:/Users/amusarra/.kettle/repositories.xmlINFO 06-02 20:25:54,111 - ExecuteGenericJob - Repository Description: kettle-amusarra-repositoryINFO 06-02 20:26:14,612 - ExecuteGenericJob - JobMeta Description: Job che esegue latrasformazione per lintegrazione del Codice FiscaleINFO 06-02 20:26:14,612 - ExecuteGenericJob - JobMeta Version: 1.0INFO 06-02 20:26:14,612 - ExecuteGenericJob - JobMeta Modify Date: 2011-01-3115:51:54.0INFO 06-02 20:26:14,612 - ExecuteGenericJob - JobMeta Id: 2INFO 06-02 20:26:14,617 - ExecuteGenericJob - Job Name: ExecuteCalculateCodiceFiscaleINFO 06-02 20:26:14,618 - ExecuteCalculateCodiceFiscale - Inizio dellesecuzione deljobINFO 06-02 20:26:14,622 - ExecuteCalculateCodiceFiscale - Inizio entry[ImportPerson_CalculateCodiceFiscale]INFO 06-02 20:26:14,624 - ImportPerson_CalculateCodiceFiscale - Caricamento dellatrasformazione dal repository [ImportPerson_CalculateCodiceFiscale] nella cartella[/ShirusKettleDirectory]INFO 06-02 20:26:16,051 - ExecuteCalculateCodiceFiscale - Inizio entry [Mail Success]INFO 06-02 20:26:16,166 - Mail Success - Added file///Users/amusarra/Progetti/PentahoKettleAPI/KettleAPI-4.1.1/ImportPerson_CalculateCodiceFiscale.log to the mail message.INFO 06-02 20:26:16,401 - ExecuteCalculateCodiceFiscale - Terminata jobentry [MailSuccess] (risultato=[true])INFO 06-02 20:26:16,402 - ExecuteCalculateCodiceFiscale - Terminata jobentry[ImportPerson_CalculateCodiceFiscale] (risultato=[true])INFO 06-02 20:26:16,402 - ExecuteCalculateCodiceFiscale - Lesecuzione del job èterminata  Listato  5  Output  generato  dal  programma  java  ExecuteGenericJob  in  caso  di  successo.    INFO 06-02 19:05:02,864 - Using "/var/folders/Ze/ZeZnC-m0GParEA44C74AVk+++TI/-Tmp-/vfs_cache" as temporary files store.INFO 06-02 19:05:04,034 - RepositoriesMeta - Reading repositories XML file:/Users/amusarra/.kettle/repositories.xmlINFO 06-02 19:05:04,141 - ExecuteGenericJob - Repository Description: kettle-amusarra-repositoryException in thread "main" org.pentaho.di.core.exception.KettleException:Error connecting to the repository!Error occured while trying to connect to the databaseListato  6  Output  generato  dal  programma  java  ExecuteGenericJob  in  caso  di  errore.   Il  codice  desempio  (vedi  Listato  3)  potrebbe  non  funzionare  correttamente  nel   caso   di   repository   di   tipo  Enterprise  (il   cui   accesso   è   garantito   tramite  plugin).  Lerrore   è   solitamente   dovuto   a   un   problema   di   configurazione  della  KETTLE_HOME,   in   altre   parole,   in   fase   dinizializzazione   dellambiente  Kettle,  tramite  il  metodo  KettleEnvironment.init()  avviene  la  lettura  dei  plugin  e  successivo  caricamento  (vedi  Figura  7  e  Figura  8).  17/09/12   8   This  document  is  issued  with  license  Creative  Commons  Attribution-­‐NonCommercial-­‐ShareAlike
  • Antonio  Musarras  Blog   Document Revision: 1.2The  ideal  solution  for  a  problem   Blog:  http://musarra.wordpress.com   Mail:  antonio.musarra@gmail.com        Figura  7  Eccezione  per  plugin  non  disponibile.      Figura  8  Errore  durante  la  lettura  della  configurazione  dei  repository.     5. Conclusioni   L’ambiente   di   Data   Integration   (Kettle)   offerto   da   Pentaho   è   davvero  interessante,  ricco  di  molte  potenzialità.  Di  uno  strumento  informatico,  una  delle  qualità  che  personalmente  apprezzo  è  la  possibilità  di  creare  estensioni  e  punti  d’integrazione   nel   minor   tempo   possibile,   Kettle   a   mio   avviso   include   questa  qualità.     Per   coloro   il   cui   mestiere   è   l’integrazione   di   sistemi   informatici,   la   prima  caratteristica   apprezzata   è   la   facilità   d’interazione   con   la   cosiddetta   “scatola  nera”,   ecco   il   motivo   per   cui   ho   volutamente   introdotto   in   quest’articolo   le   API  offerte  da  Kettle,  in  particolare  ho  esaltato  le  parti  delle  API  che  sono  solitamente  utilizzate  in  tutti  gli  scenari  d’integrazione.            17/09/12   9   This  document  is  issued  with  license  Creative  Commons  Attribution-­‐NonCommercial-­‐ShareAlike
